Řešení vláknové kabeláže pro datová centra Evolux
Sestavte si RFQ-připravený pasivní kusovník z vláken s MPO/MTP trunky a breakouty, LC propojovacími kabely, OM3/OM4 multimode nebo OS2 single{4}}možnostmi, kompatibilními adaptéry a projektovým-označením.
Pošlete svůj kusovník kabeláže Zkontrolujte ověřené produkty
Založeno 2013
Zveřejnění profilu společnosti
10+ let
Zkušenosti z průmyslu optických vláken uvedené na místě
Vzorky na hromadné
Podpora vzorových, malých{0}}dávek a objemových objednávek
IL/RL dokumentace
Projekty dokončeny
Fiber kabeláž s vysokou-hustotou pro serverovny, podnikové sítě a cloudovou infrastrukturu
Evolux dodává pasivní konektivitu pro projekty optické kabeláže datových center, včetně propojovacích kabelů LC, kabelových sestav MPO/MTP, vícerežimových kabelů OM3 a OM4, jednorežimových kabelů OS2, optických adaptérů a pigtailů. Sortiment pokrývá záplatování zařízení, propojení skříní, páteřní kmeny, vylamovací přechody a přesuny, přidávání a změny strukturované kabeláže. Operátoři datových center, síťoví integrátoři, dodavatelé kabeláže a distributoři mohou nakupovat standardní produkty, požadovat vzorky nebo připravit kusovník projektu pro malosériovou a hromadnou výrobu. Jako výrobce kabelů pro datová centra a OEM dodavatel montáže optických kabelů může Evolux zkontrolovat kombinace konektorů, režim vlákna, lesk, délku, plášť, barvu, označení a balení. Kupující, kteří plánují kabelážní řešení MPO/MTP s vysokou{9}}hustotou, by měli s RFQ odeslat rozhraní transceiveru, počet vláken, pohlaví a polaritu.
Produkty optické kabeláže pro datová centra s ověřitelnými specifikacemi
Níže uvedené produktové karty používají názvy, možnosti a číselné hodnoty zveřejněné na produktových stránkách Evolux. Konečné nabídky by měly identifikovat vybraný stupeň ztráty, mapování konektoru a konstrukci kabelu, protože ne každá možnost se vztahuje na každou sestavu.

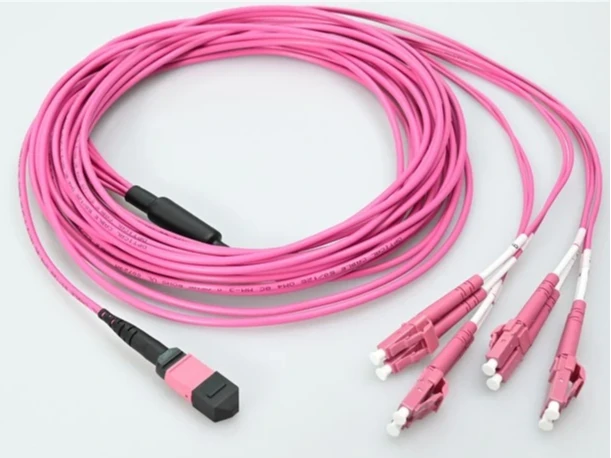

MTP Female až 4 × LC UPC Duplex, 8-Fibre OM4
- OM{0}/125 um; 850/1300 nm
- MTP IL 0,35 dB max; LC IL Menší nebo rovno 0,2 dB
- 3,0 mm kabel OFNP; 150 m při 40/100G a 850 nm

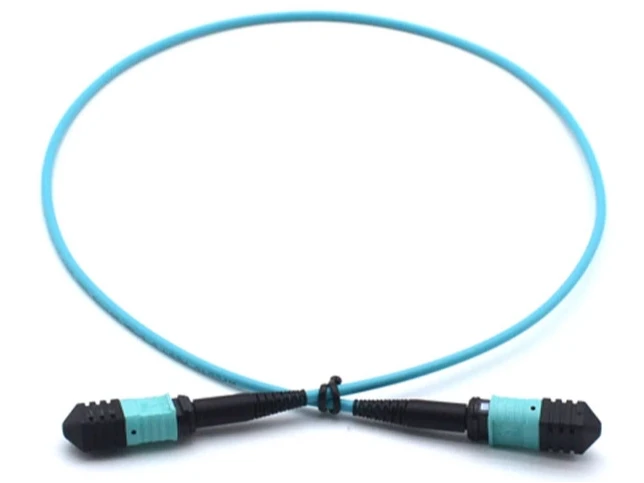

MPO/MPO-OM3-12F-3,0MM-LSZH-1M
- 12vláknová sestava OM3
- kabel LSZH 3,0 mm; zveřejněná konfigurace 1 m
- MM nízké-ztrátové IL: typické<0.30 dB; max <0.5 dB

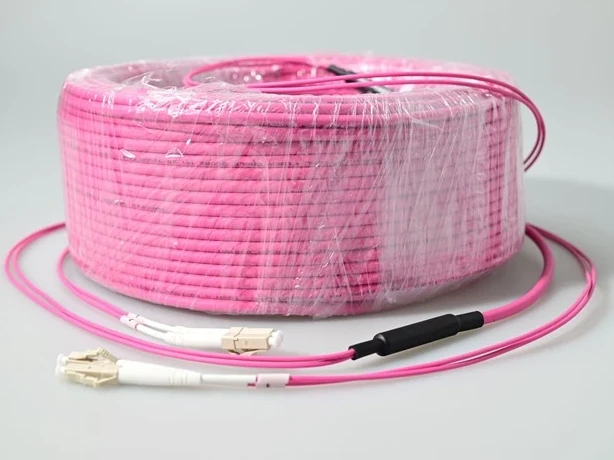

LC to LC OM4 vícerežimový duplexní propojovací kabel
- 1,25 mm malá-forma-objímka
- Rozhraní konektoru IEC 61754-20
- Jsou uvedeny možnosti stoupačky, přetlakové komory a přizpůsobeného kabelu
LC UPC OM3 Uniboot Multimode Patch Cable
- OM3 laser-optimalizované vlákno 50/125 µm
- 10G dosah až 300 m při 850 nm
- OFNR a OFNP; standardní délky 0,5 m až 30 m
Přizpůsobený propojovací kabel LC/UPC s jedním-režimem
- 9/125 µm single{2}}možnost režimu
- IL Menší nebo rovno 0,30 dB IEC Grade C; Menší nebo rovno 0,15 dB IEC Grade B
- 0,9/2,0/3,0 mm; PVC, LSZH nebo OFNP
Adaptér MTP/MPO se zarovnávacím pouzdrem
- Vložný útlum max. 0,2 dB
- Minimálně 1000 párovacích cyklů
- Přírubové/bezpřírubové; simplexní/duplexní; RoHS uvedeno

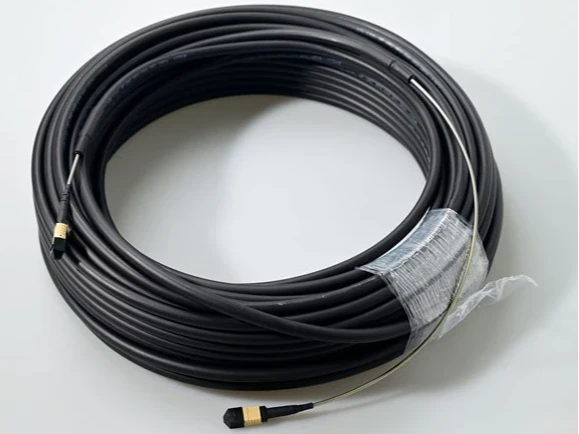

Patch kabel MPO/MTP z pancéřových optických vláken
- OS2, OM3 nebo OM4; 8, 12, 24, 48, 72 nebo 144 vláken
- Spirálové brnění z nerezové-oceli
- IEC 61754-7 a TIA 604-5
LC/LC Duplex Multimode adaptér
- typ adaptéru LC; duplexní tělo
- Polské rozhraní UPC
- Multimode; žádná-konfigurace příruby

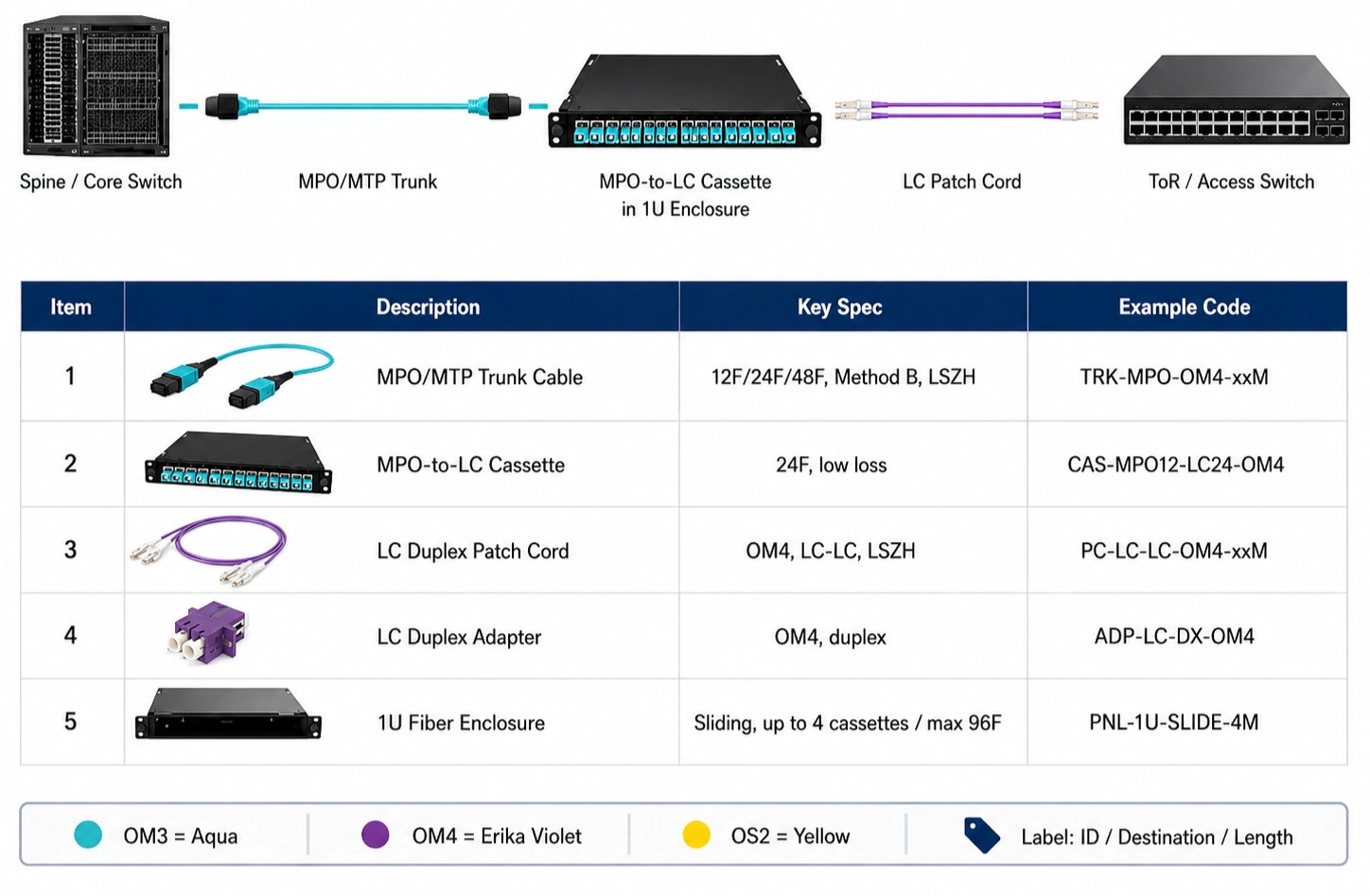

Architektura kabeláže datových center s vysokou-hustotou podle role propojení
Užitečný plán strukturované kabeláže začíná přípojnými body, nikoli obecným seznamem kabelů. Zmapujte rozhraní zařízení a metodu propojování v každé fázi, poté přiřaďte pohlaví konektoru, polaritu, kvalitu vlákna a plášť ke kompletnímu kanálu.
Server nebo úložiště
Potvrďte rozhraní LC duplex nebo přímého MPO/MTP transceiveru a požadovaný druh vlákna.
01
Přepínač ToR / EoR
Použijte LC patching pro duplexní porty nebo MPO/MTP breakout pro paralelní -na{1}}duplexní konverzi.
02
Rack Patch Field
Přizpůsobte LC duplex nebo MPO/MTP adaptéry kupujícímu{0}}zadanému rozměru panelu nebo kazety.
03
Řádek / Páteřní kmen
Před-ukončené sestavy MPO/MTP konsolidují vlákna a snižují práci při zapojování v terénu.
04
MDA / Cross{0}}Connect
Zachovejte záznamy o označování, polaritě a ztrátách-na trase strukturované kabeláže.
05
| Podmínka projektu | Doporučený směr kabeláže | Kupující musí potvrdit | Příslušný rozsah Evolux |
|---|---|---|---|
| Záplatování duplexního zařízení | Duplexní kabel LC-na-LC nebo uniboot | Třída vlákna, lesk, délka, bunda, značení portů | OM3/OM4 multimode a 9/125 µm single- LC sestavy |
| Paralelní páteř | MPO/MTP kufr | 8/12/24-vláknový design, pohlaví, polarita, orientace klíče, třída ztráty | Sestavy MPO/MTP v konfiguracích OS2, OM3 a OM4 |
| Paralelní-k-duplexní migraci | Únik MTP/MPO-do{1}}LC | Mapování transceiveru, pořadí párů LC, pohlaví a celková ztráta kanálu | 8vláknová OM4 MTP samice na čtyři LC UPC duplexní sestava |
| Silný- provoz nebo exponovaná stezka | Pancéřovaná více-vláknová sestava | Počet vláken, geometrie kabelu, omezení trasy a kontrola ohybu | Spirálové nerezové-ocelové pancéřové možnosti MPO/MTP |
| Panelová nebo kazetová spojka | LC nebo MPO/MTP adaptér | Stopa, příruba, orientace kláves, režim a kompatibilita s leskem | LC duplex a MTP/MPO přírubové nebo bezpřírubové adaptéry |
MPO/MTP kabeláž datových center pro kompaktní kufry a Breakout Links
Publikovaná řada Evolux podporuje dvě praktické role MPO/MTP ve strukturovaném systému:multi{0}}vláknové vedení mezi distribučními bodya vylamovací sestavy, které představují duplexní konektory k zařízení.
8 vláken → 4 LC duplexní páry
Průlomový výkon je uveden u obou typů konektorů
8-vláknová sestava OM4 používá konektor MTP samice a čtyři duplexní konce LC UPC. Jeho publikované limity oddělují MTP rozhraní při maximální vložné ztrátě 0,35 dB od LC rozhraní při méně než nebo rovné 0,2 dB, takže kupující může umístit každé připojení do rozpočtu na ztrátu kanálu namísto spoléhání se na jediný nedefinovaný požadavek „nízké ztráty“.
Publikováno 8–144 vláken
Standardní a pancéřové konstrukce řeší různé cesty
Standardní produkt MPO/MPO-OM3-12F-3.0MM-LSZH-1M je vhodný pro kompaktní vnitřní kanály, zatímco pancéřovaná řada MPO/MTP přidává spirálovou pásku z nerezové oceli.Pancéřování by mělo být zvoleno pro mechanické vystavení; nenahrazuje potřebu potvrdit kontrolu ohybu, ztrátu konektoru, polaritu nebo kompatibilitu panelu.
Kabeláž LC Data Center Fiber pro Dense Switch a Server Patching
Sestavy LC jsou vhodné pro porty zařízení a pole propojovacích polí, kde každá linka používá duplexní vysílací/přijímací pár. LC objímka 1,25 mmposkytuje menší rozhraní než SC, zatímco konstrukce uniboot snižuje počet kabelových těles vedených hustým rackem.
OM3: 10G až 300 m při 850 nm
Použijte OM3 tam, kde jej podporuje transceiver a dosah
Publikovaný uniboot kabel LC UPC OM3 používá laser-optimalizované vlákno 50/125 µm a je nabízen ve verzích OFNR a OFNP. Evolux uvádí standardní délky od 0,5 m do 30 m a přijímá vlastní délky, což umožňuje kusovníku řídit přebytek servisní-smyčky namísto použití jedné délky pro každou pozici stojanu.
OM4 nebo 9/125 µm jednoduchý-režim
Vyberte si kvalitu vláken z optiky, ne samotnou barvu
Portfolio LC zahrnujeOM4 multimode duplexní produkta přizpůsobitelné 9/125 µm single{2}}sestavy s kabely PVC, LSZH nebo OFNP. Barva pláště může podporovat identifikaci, ale specifikace nákupu by měla výslovně uvádět režim vlákna, lesk, hodnocení pláště a naměřené požadavky na IL/RL.
Ztráta{0}}Ovládací prvky rozpočtu, polarity a rozhraní pro kabeláž datových center
Co dělá před{0}}ukončenou sestavu implementovatelnou, je dohoda mezi každým atributem odkazu. Tyto kontroly by měly být vyřešeny na schváleném výkresu nebo kusovníku před výrobou.
Rozpočet optických ztrát
Přidejte uvedené ztráty konektoru a adaptéru ke každému spárovanému páru plus útlum vlákna a technickou rezervu. Vyžádejte si formát zprávy IL/RL s cenovou nabídkou.
Polarita MPO/MTP
Definujte mapu konce-k{1}}konci vláken a orientaci klíče. "MPO/MTP kompatibilní" sám o sobě neidentifikuje, zda kanál zachovává vysílací a přijímací cesty.
Pohlaví konektoru
Mapujte připojená a nepřipnutá rozhraní na transceiverech, kanálech, adaptérech a kazetách. Dva kolíkové konektory nelze správně spárovat.
Třída vláken a optika
Přizpůsobte OM3, OM4 nebo OS2 vlnové délce, datové rychlosti a dosahu v datovém listu transceiveru. Nenahrazujte druh vlákna bez opětovné kontroly kanálu.
Bunda a cesta
Uveďte LSZH, OFNR, OFNP nebo jinou požadovanou konstrukci spolu s průměrem kabelu, prostředím vedení a potřebami mechanické ochrany.
Identifikační plán
Poskytněte konvenci pojmenování portů, štítky podle konce, barvy pláště nebo spouštění, plán délky a skupiny balení potřebné pro pořadí instalace.
Pošlete kompletní kusovník pasivních kabelů ke kontrole
Správce zdrojů nebo produktový inženýr by měl poskytnout dostatek informací k identifikaci každého spárovaného rozhraní a každé komerční varianty. Tím se omezí objasňovací smyčky a testování vzorků je smysluplné.
Aplikace a topologie:role serveru, úložiště, ToR/EoR, páteře, MDA nebo křížového{0}}připojení.
Rozhraní:typ konektoru, lesk, počet vláken MPO/MTP, pohlaví, orientace klíče a polarita.
Optická média:OM3, OM4 nebo OS2, vlnová délka, datová rychlost, dosah a požadovaná třída ztráty.
Mechanická konstrukce:délka kabelu, průměr, délka přerušení, hodnocení pláště, požadavky na pancéřování a tah.
Obchodní detaily:množství podle konfigurace, množství vzorku, štítky, logo, balení a požadované dokumenty.
Konfigurace a nákresy vlastní konfigurace optické kabeláže datového centra
Společnost Evolux uvádí, že kombinace konektorů, délky kabelů, režimy vláken, typy leštění, struktury kabelů, barvy pláště a botek, štítky a obaly mohou být přezkoumány pro dodávku podle projektu-.
Specifikace a podpora výkresů
Sdílejte výkres, vzorek produktu, stávající specifikaci nebo topologii. Kontrola by měla před vyrobením vzorku uzamknout mapování konektoru, rozměry vylomení, toleranci délky, plášť, polohu štítku a obalovou jednotku.
- Přehled kusovníku a topologie
- Spojování konektorů a vláken
- Standardní nebo vlastní konfigurace
Ukázkové, malé-dávky a hromadné dodávky
Stránky potvrzují vyhodnocení vzorků, přizpůsobení v malých{0}}dávkách a hromadnou výrobu. Nezveřejňuje jednu pevnou MOQ nebo vzorkovací cyklus pro všechny sestavy datového centra, protože konfigurace a množství ovlivňují objednávku.
- Ukázka kompatibility
- Hodnocení výkonu
- Schválený vzorek jako výrobní reference
Soukromá značka a identita instalace
Dostupné úpravy zahrnují barvy bundy a bot, značky kabelů, štítky produktů, loga, neutrální obaly a obaly specifické pro zákazníka-. Definujte text, formát čárového kódu a konvenci end{2}}A/end{3}}B ve schváleném uměleckém díle.
- Vlastní kabelové a produktové štítky
- Kontrola loga a balení
- Barevné kódování podle projektu
Normy a záznamy o kvalitě pro pořízení sestavy optických kabelů
Nejužitečnější důkaz kvality je vázán na přesný produkt a šarži. Stránky produktů Evolux publikují následující standardy rozhraní, prohlášení o materiálech a možnosti testování; kupující by si měli vyžádat příslušný dokument proti uvedenému SKU.
IEC 61754-7 a TIA 604-5
Publikováno pro pancéřovou sestavu MPO/MTP a řadu adaptérů MPO/MTP. Tyto odkazy definují rozhraní více-vláknových konektorů a podporují kontroly vzájemné slučitelnosti.
Telcordia GR-326 a JIS
Uvedeno na stránce adaptéru MTP/MPO s maximální ztrátou 0,2 dB-. Potvrďte přesnou kvalifikaci nebo dokument shody pro objednávanou konfiguraci adaptéru.
Plášť kabelu OFNP
Publikováno pro 8-vláknovou sestavu OM4 MTP-to-LC. To identifikuje uvedenou konstrukci přetlakového kabelu; projektant zůstává odpovědný za přijetí místního kódu.
IEC 61754-20
Publikováno pro duplexní propojovací kabel LC OM4. Identifikuje rozhraní LC konektoru používané v připojení zařízení SFP, XFP a SFP+.
Shoda materiálů RoHS
Uvedeno pro adaptér MTP/MPO. Pro záznamy o zásobování si vyžádejte aktuální prohlášení, které identifikuje nabízený produkt nebo skupinu materiálů.
Hlášení ztrát vložení-ztráty / výnosu-
Evolux uvádí, že lze dodat zprávy IL/RL. Specifikujte vlnovou délku, limit, testovací metodu, základ vzorkování a zda jsou požadovány serializované výsledky.
Společnost Evolux uvádí, že byla založena v roce 2013 a má více než 10 let zkušeností v oboru optických vláken. Na kontrolovaných stránkách není publikován žádný celkový počet zásilek pro konkrétní datové-centrum{4}} ani pojmenovaný případ datového centra, takže tato stránka řešení nepřiřazuje segmentu datového centra neověřený počet nasazení.
Časté dotazy k řešení kabeláže datových center
Jaké informace by měly být zahrnuty do RFQ pro optickou kabeláž datového centra?
Uveďte roli linky, transceiver nebo rozhraní zařízení, typ konektoru, režim vlákna, počet vláken, polaritu, pohlaví konektoru, lesk, délku kabelu, hodnocení pláště, množství podle délky, označení a balení. Topologie, kusovník, výkres, vzorek nebo aktuální specifikace pomáhají společnosti Evolux zkontrolovat kompatibilitu komponent před cenovou nabídkou.
Kdy by mělo datové centrum používat LC duplex místo MPO/MTP?
Použijte LC duplex tam, kde aktivní zařízení a pole propojovacích polí odhalují duplexní LC porty a linka přenáší jeden vysílací/přijímací pár. Použijte MPO/MTP pro více-vláknové svazky, paralelní-optické porty nebo agregaci s vysokou-hustotou; kabelový svazek MPO/MTP-na{5}}LC nebo přechod kazety může propojit dva typy rozhraní.
Jak by si měli kupující vybrat mezi OM3, OM4 a OS2?
Přizpůsobte vlákno specifikaci transceiveru, vlnové délce, dosahu a instalovanému zařízení. Evolux uvádí OM3 a OM4 50/125 µm multimódové sestavy a OS2 9/125 µm single{6}}možnosti; místo výběru pouze podle barvy pláště ověřte přesnou třídu podle datového listu zařízení.
Které podrobnosti o MPO/MTP musí být potvrzeny před výrobou?
Potvrďte počet vláken, pohlaví konektoru, orientaci klíče, metodu polarity, lesk UPC nebo APC, třídu vláken, třídu ztráty a mapování koncových{0}}koncových{1}}konců. Tyto atributy fungují jako jeden systém, takže správný typ kabelu se špatnou polaritou nebo pohlavím může stále bránit provozu spojení.
Jaké jsou MOQ a vzorové dodací lhůty pro optické kabely pro vlastní datová centra?
Společnost Evolux uvádí, že podporuje vzorky, přizpůsobení v malých{0}}sériích a hromadnou výrobu, ale webové stránky pro toto řešení nezveřejňují pevné číselné MOQ ani dobu dodání vzorku. Obojí by mělo být potvrzeno poté, co budou zkontrolovány požadavky na konektor, vlákno, délku, plášť, označení, zkušební-zprávu a množství.
Může společnost Evolux poskytnout soukromé-kabely a testovací dokumentaci?
Publikovaný rozsah přizpůsobení zahrnuje barvy pláště a bot, značky kabelů, štítky produktů, loga, neutrální nebo zákaznické{0}}balení a konfiguraci produktu. Je také uvedena podpora datového listu a zpráv o vložení-ztráty/návratu-testu ztráty-; ve specifikaci schválené objednávky definujte, zda jsou sestavy založené na dávkách{5}}nebo serializované.
Sestavte si kusovník kabeláže datového centra kolem skutečných rozhraní
Pošlete topologii, rozhraní transceiveru, mapování konektorů, požadavek OM3/OM4 nebo OS2, délky, plášť, množství a plán značení. Společnost Evolux může porovnat pasivní kabelové sestavy a adaptéry podle předložené specifikace.
