Evolux Fiber: Váš profesionální výrobce terminálových boxů z optických vláken!
Shenzhen Evolux Fiber Co., Ltd je předním poskytovatelem-špičkových řešení pro optická vlákna, specializující se na výzkum, vývoj, výrobu a distribuci vysoce-kvalitních produktů z optických vláken. Založena v roce 2013 a se sídlem v Shen Zhen, Čína, jsme se stali důvěryhodným jménem v oblasti vláknové optiky. Se silným zaměřením na inovace a spolehlivost se snažíme vyhovět vyvíjejícím se požadavkům globálního telekomunikačního průmyslu.
Naše výhody
Rozmanité produktové portfolio
Poskytujeme komplexní řadu produktů s optickými vlákny, od jednorežimových a vícerežimových optických vláken až po speciální optická vlákna pro specifické aplikace, včetně kabelů z optických vláken, konektorů, transceiverů, adaptérů a souvisejícího příslušenství, abychom uspokojili různorodé potřeby našich zákazníků.
Výborná zákaznická podpora
Sestavili jsme tým odborníků, kteří jsou připraveni podporovat naše zákazníky. Pomáhají zákazníkům s výběrem správného řešení s optickými vlákny a vedou proces implementace, což zákazníkům umožňuje využívat komplexní před{1}}konzultaci před prodejem,{2}}podporu prodeje a technickou pomoc.
Pokročilá výzkumná a vývojová zařízení
Nejmodernější-{1}}-výzkumná a vývojová zařízení, vybavení a specializované laboratoře poskytují ideální prostředí pro provádění špičkového-výzkumu, experimentování a testování materiálů z optických vláken, navrhování a výrobních procesů.
Profesionální služby přizpůsobení
Nabízíme možnosti přizpůsobení, které zákazníkům umožňují přizpůsobit produkty z optických vláken jejich specifickým potřebám. Průměr vlákna, materiál povlaku nebo typ konektoru lze flexibilně přizpůsobit.
Product Categories
Latest Products

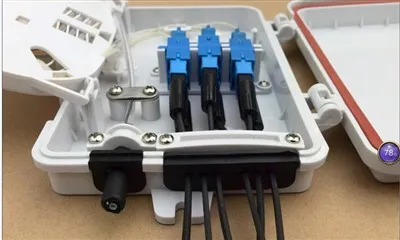

Výrobce terminálových boxů z optických vláken pro projekty FTTH a FTTx
EVOLUX dodává koncové boxy z optických vláken pro FTTH, FTTx, telekomunikační přístupové sítě, rezidenční širokopásmové připojení, distribuční systémy budov a instalace optických vláken na straně předplatitelů-.
Náš sortiment zahrnuje vnitřní a venkovní svorkovnice, nástěnné -a sloupové{1}}skříně, kompaktní předplatitelské krabice, více-jádrové optické rozvodné skříně a před-konektorová řešení.
Kromě standardních modelů podporujeme -specifické konfigurace projektu, předem{1}}nahrané sestavy a služby OEM/ODM optických svorkovnic. Produkty mohou být dodávány jako prázdné skříně nebo sestavené s adaptéry, pigtaily, spojovacími tácy, PLC splittery a montážním příslušenstvím podle požadavků vašeho projektu.
Ať už jste telekomunikační operátor, dodavatel FTTH, síťový integrátor, distributor nebo soukromá značka{0}}, náš tým vám může pomoci vybrat nebo vyvinout řešení zakončení optických vláken, které vyhovuje vašemu instalačnímu prostředí, struktuře sítě a rozpočtu.
Jak se vyrábějí koncové boxy z optických vláken?
Spolehlivá svorkovnice z optických vláken vyžaduje koordinované pouzdro a vnitřní strukturu.
Materiál krytu, design kabelových vstupů, těsnící systém, spojovací panel, panel adaptéru, prostor pro vedení vláken a montážní struktura musí spolupracovat, aby podporovaly efektivní instalaci a dlouhodobý{0}}provoz sítě.
Způsob výroby závisí na zvoleném materiálu krytu a struktuře produktu.
Výroba plastových terminálových krabic z optických vláken
Plastové svorkovnice obvykle zahrnují následující fáze:
Přehled struktury produktu
Před výrobou jsou zkontrolovány rozměry krytu, pozice kabelových vstupů, spojovací tác, panel adaptéru, montážní konstrukce a způsob těsnění.
Výběr materiálu
Materiál krytu se vybírá podle designu produktu, prostředí instalace, mechanických požadavků a požadavků na-odolnost vůči povětrnostním vlivům.
Dostupné materiály závisí na modelu svorkovnice a mohou zahrnovat ABS, PC, PC+ABS, PP nebo jiné hodnocené materiály.
Vstřikování
Kryt skříně, základna, spojky a související lisované díly jsou vyrobeny pomocí ověřených nástrojů a materiálu.
Ořezávání a kontrola vzhledu
Výlisky jsou kontrolovány na otřepy, deformace, trhliny, neúplnost výlisku, povrchové vady a rozměrovou konzistenci.
Příprava vnitřních součástí
Spojovací žlaby, adaptérové panely, kabelové svorky, těsnící prvky, zámky, upevňovací prvky a montážní příslušenství jsou připraveny podle potvrzeného kusovníku.
Montáž produktu
Kryt, spojovací přihrádky, těsnění, zámky, kabelové{0}}komponenty a vnitřní příslušenství jsou sestaveny.
Načítání volitelné součásti
Adaptéry, pigtaily, PLC splittery a ochranné návleky lze instalovat podle požadované konfigurace produktu.
Kontrola a balení
Hotové svorkovnice jsou před balením zkontrolovány podle potvrzené konfigurace produktu.
Svorkovnice optického vlákna je krabice, která chrání kabel z optických vláken a svařovací kabel z optických vláken na koncovce kabelu z optických vláken. Používá se hlavně pro přímé-svařování a spojování větví vnitřních a venkovních optických kabelů a upevnění koncovky optického kabelu, která plní roli uložení pigtailu vláken a ochrany spoje. Dokáže rozdělit optický kabel na jediné optické vlákno, které je ekvivalentní konektoru, který plní roli propojení optického kabelu a pigtailu. Poté, co optický kabel dorazí na uživatelskou stranu, je upevněn ve svorkovnici a jádro a pigtail v optickém kabelu jsou přivařeny ve svorkovnici.
Typy optických terminálových boxů
Montáž na stěnu-a na stojan-
Krabice Fiber Termination Box lze na základě jejich designu rozdělit na krabice pro -montáž do stojanu a krabice pro montáž na stěnu-. Ten druhý je obecně utěsněný a visí na stěně, zatímco první má zadní a přední dvířka s boční lištou připojenou přímo k racku serveru. Nástěnný-počítač FTB je z velké části určen pro přímé připojení. Postupy jako fúze, spojování a ukončení musí být provedeny před instalací FTB. Nástěnná -koncovka pro optická vlákna se dobře- hodí pro aplikace, jako jsou telekonference, vstupní terminály do budov a podobně. Tyto FTB lze dále podkategorizovat na venkovní a vnitřní boxy. Na druhou stranu{11}}skříně namontované do racku jsou ideální pro architekturu propojení nebo křížového{12}}připojení. Takové FTB jsou ideální pro budování rozhraní mezi přenosovým zařízením a externím kabelem závodu s dostatečným prostorem pro správu, ukončení, distribuci a fúzi. Rack-instalované FTB jsou však pouze pro vnitřní nasazení.
Vnitřní a venkovní
Na základě jejich aplikací v různých nastaveních lze FTB rozdělit do kategorií venkovních a vnitřních ukončovacích boxů. Klíčovým rozdílem mezi nimi budou materiály použité pro výrobu. Materiály použité v jednotce musí být srovnatelné s materiály použitými v jiných prvcích, a dokonce i kabelové/pigtailové pláště. V případě, že je FTB určen pro venkovní nasazení, jeho chemické a fyzikální vlastnosti musí být dostatečně stabilní s dobrou odolností vůči vodě a prachu. Teplota tání materiálů také nesmí být nižší než 120 stupňů. Komponenty FTB musí fungovat v rozsáhlém teplotním rozsahu alespoň -25 stupňů až 45 stupňů, aby přežily velké teplotní výkyvy. Jeho vnější plášť je obvykle dobře utěsněn, aby chránil vnitřní součásti před poškozením a má vysokou odolnost proti nárazu. Na druhé straně je známo, že vnitřní FTB je přechodovým bodem mezi horizontálními a předřazenými kabely. Běžně se používají jako úložiště pro distribuci a ukončení vláken ve více kontrolovaném nastavení, a proto nemají žádné zvláštní požadavky na materiály. Chcete-li vybrat perfektní koncový box pro vaši síť, musíte kvalifikovaně posoudit své požadavky a rozhodnout se pro možnost, která účinně odpovídá vašim potřebám. FTB lze nalézt v různých materiálech, tvarech a velikostech. Musíte vzít v úvahu počet použitých vláken a dostupný prostor, mimo jiné, abyste určili to, které by pro vaši montáž fungovalo nejlépe.
Funkcí svorkovnice optického vlákna je zajistit fúzní spojení optického vlákna a optického vlákna, fúzní spojení optického vlákna a pigtailu a předání optického konektoru. Poskytuje také mechanickou ochranu a ochranu životního prostředí pro optické vlákno a jeho součásti a umožňuje řádné kontroly pro zachování nejvyšších standardů správy optických vláken. Dobrá svorkovnice z optických vláken musí mít následující funkce.
Fixační funkce
Poté, co optický kabel vstoupí do stojanu, jeho vnější plášť a výztužné jádro by měly být mechanicky upevněny, měly by být instalovány komponenty ochrany zemního vodiče, zpracování koncové ochrany a seskupení a ochrana optických vláken.
Funkce spojování
Poté, co je optické vlákno vytažené z optického kabelu spojeno s koncovým kabelem, je přebytečné optické vlákno stočeno a uloženo a spojený spoj je chráněn.
Alokační funkce
zapojte konektor připojený k zadnímu kabelu do adaptéru a proveďte optické spojení s optickým konektorem na druhé straně adaptéru. Adaptéry a konektory by mělo být možné flexibilně vkládat a vyjímat; optická dráha může být volně nasazena a testována.
Funkce úložiště
Poskytněte prostor pro uložení různých křížově{0}}propojených optických kabelů mezi stojany, aby je bylo možné umístit pravidelným a uspořádaným způsobem. Ve svorkovnici optického vlákna by měl být vhodný prostor a způsob, aby bylo zapojení této části optického spojovacího vedení jasné, snadno nastavitelné a splňovalo požadavky na minimální poloměr ohybu.
Distribuce optických vláken
Svorkovnice se používají pro distribuci a organizaci optických kabelů v rámci budovy nebo specifické oblasti. Poskytují strukturovaný a snadno přístupný bod pro připojení různých optických kabelů.
Vnitřní zakončení optických vláken
Ve vnitřních prostředích, jako jsou datová centra, kanceláře nebo obytné budovy, se terminálové boxy z optických vláken používají k ukončení a uspořádání kabelů z optických vláken. Často se dodávají s před-konfigurovanými adaptéry pro snadné připojení-a{3}}přehrávání.
Instalace Fiber to the Home (FTTH).
V nasazeních FTTH se koncové boxy z optických vláken používají k ukončení optických kabelů v prostorách zákazníka. Tyto krabice mohou obsahovat konektory nebo adaptéry pro připojení k zákaznickým zařízením, jako jsou směrovače nebo optické síťové terminály (ONT).
Účastnické přípojné body
Terminálové boxy slouží jako předplatitelské přípojné body, poskytující místo pro spojování, spojování a správu optických kabelů pro jednotlivé uživatele nebo předplatitele v síti.
Postup instalace Fibre Termination Box
Montáž
Box zakončení optických vláken se montuje na stěnu nebo na standardní stojan o šířce 19 palců (483 mm). Přední panel by měl být snadno přístupný, protože kabel vstupuje zespodu.
Příprava konce kabelu
Před zahájením vstupu kabelu do koncové krabice pro optické vlákno musí být připraven jakýkoli konec optického kabelu. Postup přípravy konce kabelu je k dispozici u dodavatele. V této fázi je zásadní chránit holá vlákna. Je to proto, že se po přípravě konce kabelu odkryjí.
Kabelový vstup
Jakmile jsou konce kabelu připraveny, je třeba propíchnout pryžovou membránu ve vstupním otvoru kabelu boxu. Toto je třeba provést před vložením kabelu do krabice, protože tento otvor je v nových krabicích zablokován.
Upínání konce kabelu
Koncovka vláken má v sobě namontované několik plastových vodících sloupků. Těmi je vedeno vlákno v objímkách nebo transportní trubici kabelu. Prostřednictvím těchto vodítek je veškerá přebytečná délka kabelu přivedena do vybraného spojovacího žlabu. Poté se pomocí plastového upínacího pásku upne na vstupním bodu spojky.
Spojování
Nejdůležitější částí procesu instalace je spojení optického vlákna z kabelu do pigtailů. K tomuto účelu se používá spojka. Je umístěn v blízkosti zakončovací krabice na stole. Mechanismus drátu z nerezové oceli se uvolní z pružinové západky, aby se otevřel konkrétní spojovací plech. Ke spojování vláken pigtailu tak, aby konce vláken vycházely z kabelu, se používá spojka. Poté jsou zatlačeny, aby zapadly do taveného spoje. Proces se provádí pro všechny spoje, které mají být uloženy ve spojovacích podnosech. Tyto spojovací přihrádky jsou pak umístěny na stoh uvnitř ukončovací krabice. Uzavírací mechanismus z nerezového drátu se pak uzavře s boxem.
Faktory, které je třeba zvážit před výběrem optického terminálu
Kapacita
Kapacita svorkovnice z optických vláken je jedním z nejdůležitějších faktorů, které je třeba zvážit. Určuje počet optických kabelů, které lze umístit do krabice. Kapacita boxu by měla vycházet z vašich aktuálních potřeb a budoucího růstu. Ujistěte se, že jste vybrali krabici s dostatečnou kapacitou, aby vyhovovala budoucímu rozšíření vaší sítě.
Velikost
Důležitým faktorem, který je třeba vzít v úvahu, je také velikost svorkovnice z optických vláken. Krabice by měla být dostatečně velká, aby se do ní vešly všechny kabely z optických vláken a jakékoli další potřebné vybavení. Neměl by však být příliš velký, aby zabíral příliš mnoho místa nebo se obtížně instaloval.
Ochrana
Svorkovnice z optických vláken by měla poskytovat dostatečnou ochranu optických kabelů před fyzickým poškozením, prachem a vlhkostí. Vyberte si krabici, která je vyrobena-z vysoce kvalitních materiálů a je bezpečnáuzamykací mechanismus, který zabraňuje neoprávněnému přístupu. Krabice by měla mít také vhodná těsnění a těsnění, aby se zabránilo vnikání vlhkosti a prachu.
Konektivita
Svorkovnice z optických vláken by měla být kompatibilní s typem optických konektorů, které používáte. Různé typy konektorů zahrnují SC, LC a ST. Ujistěte se, že jste vybrali krabici, která pojme typ konektorů, které používáte.
Snadná instalace
Svorkovnice z optických vláken by se měla snadno instalovat a používat. Hledejte krabici s jasnými pokyny a veškerým potřebným montážním materiálem. Krabice by také měla být snadno přístupná a udržovat ji.
Cena
Cena je vždy rozhodujícím faktorem při výběru jakéhokoli produktu. Cena optické svorkovnice by měla být porovnána s jejími vlastnostmi a funkčností. Vyberte si krabici, která nabízí dobrou hodnotu za peníze a je v rámci vašeho rozpočtu.
Konečný průvodce často kladenými otázkami ke svorkovnici z optických vláken
Otázka: Co je to svorkovnice z optických vláken?
Otázka: Jaký je název krabice zakončení vláken?
Otázka: Jak nainstalovat svorkovnici z optických vláken?
Otázka: Co je krabice zakončení vláken?
Otázka: Jak nainstalovat a používat optický terminál?
Otázka: Čeho byste si měli všimnout na optické svorkovnici?
Otázka: Jaká je role optických terminálových boxů v sítích FTTH?
Otázka: Jaká je struktura optického terminálu?
Otázka: Ochrana konektoru optických vláken
Otázka: Jaké jsou materiálové vlastnosti svorkovnice z optických vláken?
Otázka: Jaký je optický výkon optického terminálu?
Otázka: Jaký je rozdíl mezi Fiber Terminal Box a Fiber Splice Tray?
Otázka: Jaké jsou výhody použití svorkovnice z optických vláken?
Otázka: Jaké jsou součásti svorkovnice z optických vláken?
Otázka: Proč používat Fibre Termination Boxs?
Otázka: Jak se řeší spojování vláken ve FTB?
Otázka: Lze FTB-připevnit na stěnu?
Jako jeden z předních výrobců a dodavatelů svorkovnic z optických vláken v Číně vás srdečně vítáme, abyste si zde z naší továrny koupili svorkovnici z optických vláken na skladě. Všechny přizpůsobené produkty mají vysokou kvalitu a nízkou cenu. Pro ceník a bezplatný vzorek nás nyní kontaktujte.
