Adaptér z optických vláken
Shenzhen Evolux Fiber Co., Ltd je předním poskytovatelem-špičkových řešení pro optická vlákna, specializující se na výzkum, vývoj, výrobu a distribuci vysoce-kvalitních produktů z optických vláken. Založena v roce 2013 a se sídlem v Shen Zhen, Čína, jsme se stali důvěryhodným jménem v oblasti vláknové optiky. Se silným zaměřením na inovace a spolehlivost se snažíme vyhovět vyvíjejícím se požadavkům globálního telekomunikačního průmyslu.
Naše výhody
Rozmanité produktové portfolio
Poskytujeme komplexní řadu produktů s optickými vlákny, od jednorežimových a vícerežimových optických vláken až po speciální optická vlákna pro specifické aplikace, včetně kabelů z optických vláken, konektorů, transceiverů, adaptérů a souvisejícího příslušenství, abychom uspokojili různorodé potřeby našich zákazníků.
Výborná zákaznická podpora
Sestavili jsme tým odborníků, kteří jsou připraveni podporovat naše zákazníky. Pomáhají zákazníkům s výběrem správného řešení s optickými vlákny a vedou proces implementace, což zákazníkům umožňuje využívat komplexní před{1}}konzultaci před prodejem,{2}}podporu prodeje a technickou pomoc.
Pokročilá výzkumná a vývojová zařízení
Nejmodernější-{1}}-výzkumná a vývojová zařízení, vybavení a specializované laboratoře poskytují ideální prostředí pro provádění špičkového-výzkumu, experimentování a testování materiálů z optických vláken, navrhování a výrobních procesů.
Profesionální služby přizpůsobení
Nabízíme možnosti přizpůsobení, které zákazníkům umožňují přizpůsobit produkty z optických vláken jejich specifickým potřebám. Průměr vlákna, materiál povlaku nebo typ konektoru lze flexibilně přizpůsobit.
Product Categories
Latest Products
ADAPTÉR NA VLÁKNO OEM A VELKÉ DODÁVKY
Spolehlivý partner pro dodávky adaptérů z optických vláken pro vaše produkty a projekty
Zdrojové standardní, hybridní a více{0}}vláknové adaptéry pro telekomunikační sítě, systémy FTTH, datová centra, optická distribuční zařízení a produkty pro připojení OEM.
Evolux dodává optické adaptéry SC, LC, FC, ST, E2000, MU, MT-RJ a MPO/MTP v jedno-režimu, multimódu, UPC, APC, simplex, duplex a-vlákno.
Ať už získáváte standardní spojky z optických vláken pro distribuci, přizpůsobujete adaptéry kusovníku projektu nebo vyvíjíte řadu soukromých-značek, náš tým vám může pomoci potvrdit požadovanou konfiguraci před vzorkováním a hromadnou výrobou.
01
Standardní a vlastní konfigurace
Vyberte rozhraní konektoru, režim vlákna, typ leštění, konfiguraci portu, strukturu pouzdra a balení požadované pro vaši aplikaci.
02
Ukázka-pro{1}}podporu produkce
Než přistoupíte k hromadné výrobě, vyhodnoťte vhodnost produktu, kompatibilitu, vzhled a použitelné požadavky na výkon.
03
OEM štítky a balení
O zákaznických-štítcích, číslech modelů, čárových kódech, logách a baleních lze diskutovat u soukromých-štítek a distribučních objednávek.
04
Malé-dávkové a hromadné objednávky
K dispozici je podpora pro ukázkové hodnocení, přizpůsobení v malých -dávkách a hromadné nákupy založené na projektech-.
Nakonfigurujte optický adaptér pro vaši přesnou aplikaci
Výběr adaptéru z optických vláken zahrnuje více než shodu názvu konektoru. Rozhraní konektoru, typ lesku, režim vlákna, hustota portů, zarovnávací pouzdro, montážní struktura a design krytu, to vše může ovlivnit kompatibilitu se sítí, panelem nebo zařízením, do kterého bude adaptér nainstalován.
Pošlete nám své technické požadavky, existující datový list, výkres nebo fyzický vzorek. Před uspořádáním vzorků nebo výroby zkontrolujeme konfiguraci.
Rozhraní konektoru
Vyberte rozhraní konektoru, které odpovídá vaší optické síti, zařízení nebo panelovému systému.
Dostupné možnosti zahrnují:
- SC
- LC
- FC
- ULICE
- E2000
- MU
- MT-RJ
- MPO/MTP
- Hybridní adaptéry
U hybridních adaptérů z optických vláken uveďte požadované rozhraní konektoru na každé straně.
Režim vlákna
Vyberte režim vlákna, který odpovídá připojeným kabelovým sestavám a požadavkům na síťový přenos.
Dostupné možnosti zahrnují:
- Jeden-režim
- Multimode
- Konfigurace OM3
- Konfigurace OM4
- Možnosti specifické pro -aplikaci
Při vyžádání vzorků nebo cenové nabídky uveďte režim vlákna nebo stávající specifikaci kabelu.
Polský typ
Potvrďte typ leštění konektoru požadovaný pro připojené optické komponenty a rozhraní zařízení.
Mezi běžné možnosti patří:
- UPC
- APC
- UPC-na-UPC
- APC-na-APC
- Konfigurace hybridního leštění
U hybridních adaptérů prosím uveďte požadovaný typ leštění na obou stranách tam, kde je to možné.
Konfigurace portu
Vyberte konfiguraci portu podle typu konektoru, hustoty panelu a prostředí instalace.
Dostupné konfigurace mohou zahrnovat:
- Simplexní
- Duplex
- Čtyřkolka
- Více-portů
- Více-vlákna
Uveďte prosím požadovaný počet portů a panelové aplikace, abychom mohli potvrdit kompatibilní strukturu adaptéru.
Montážní a skříňová konstrukce
Vyberte montáž a konstrukci pouzdra podle otvoru panelu, způsobu instalace a provozního prostředí.
Dostupné struktury mohou zahrnovat:
- Přírubové
- Bezpřírubové
- Zaklapněte-
- Upevňovací-šroub
- Zataženo
- Kovové pouzdro
- Plastové pouzdro
Pokud je mechanická kompatibilita kritická, uveďte výřez panelu nebo stávající rozměry adaptéru.
Zarovnávací objímka
Vyrovnávací pouzdro vyberte podle typu konektoru, materiálu objímky a požadovaného výkonu připojení.
Dostupné možnosti mohou zahrnovat:
- Keramický rukáv
- Kovové pouzdro
- Dělený rukáv
- Pevný rukáv
- Možnosti pouzdra-specifické pro aplikaci
Pokud je vyžadován specifický materiál rukávu, uveďte jej v technické specifikaci nebo poptávce.
Konfigurace MPO/MTP
Adaptéry z optických vláken MPO/MTP vyžadují několik podrobností o konfiguraci, aby byla zajištěna kompatibilita s kompletním více-vláknovým systémem.
Upřesněte prosím:
- Počet vláken
- Orientace klíče
- Požadovaná polarita
- Přírubová nebo bezpřírubová konstrukce
- Barva bydlení
- Panelová nebo kazetová aplikace
Pohlaví konektoru by mělo být potvrzeno také tam, kde ovlivňuje kompletní sestavu kabelu.
Vlastní bydlení a identifikace
Přizpůsobte vzhled, identifikaci a balení adaptéru podle požadavků vaší značky nebo distribuce.
Dostupné možnosti mohou zahrnovat:
- Barva bydlení
- Barva protiprachového uzávěru
- Označení produktu
- Zákaznický štítek
- Číslo modelu
- Čárový kód
- Vnitřní obal
- Vnější označení kartonu
Dostupnost přizpůsobení a MOQ závisí na struktuře produktu a množství objednávky.
PROCES VÝROBY ADAPTÉRU PRO OPTICKÉ VLÁKNO
Jak se vyrábějí optické adaptéry?
Výroba adaptéru z optických vláken vyžaduje přesné rozměry pouzdra, stabilní uchycení konektoru a přesné vyrovnání mezi připojenými rozhraními vláken.
Přesný výrobní proces se liší podle typu adaptéru, materiálu pouzdra, montážní konstrukce a způsobu vyrovnání. Každá objednávka by měla být vyrobena podle schválené specifikace produktu, výkresu a požadavků na kontrolu.
Specifikace a kontrola materiálu
Před výrobou je zkontrolován a potvrzen výkres produktu, konfigurace adaptéru a požadavky na objednávku.
Vstupní pouzdra, vyrovnávací pouzdra, montážní spony, uzávěry, prachovky a další součásti jsou kontrolovány na:
- Správné rozměry
- Materiál a barva
- Stav povrchu
- Čistota
- Integrita součásti
- Identifikace modelu a šarže
Schválený výkres, vzorek nebo specifikace se používá jako výrobní a kontrolní reference.

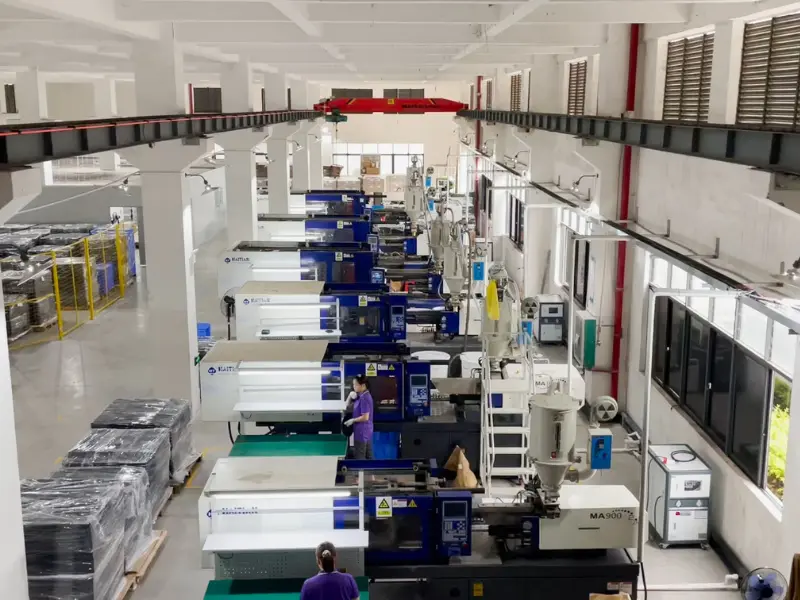

Tvarování a zpracování pouzder
Plastová pouzdra adaptérů jsou lisována podle požadovaného konektorového rozhraní, montážní struktury a identifikační barvy.
Kovová tělesa adaptérů mohou vyžadovat opracování, tváření nebo povrchovou úpravu v závislosti na designu produktu.
Pouzdro je kontrolováno na:
- Rozměrová přesnost
- Povrchové vady
- Blesk nebo deformace
- Struktura příruby a klipu
- Geometrie vstupu konektoru-
- Kompatibilita-připevnění na panel
Příprava součásti vyrovnání
U adaptérů SC, LC, FC, ST, MU, E2000 a dalších{1}}objímek jsou keramické nebo kovové vyrovnávací pouzdra vyčištěna a připravena k instalaci.
U optických adaptérů MPO/MTP se příprava zaměřuje na:
- Orientace klíče
- Umístění konektoru
- Retenční struktura
- Konfigurace příruby
- Geometrie pouzdra
- Kompatibilita panelu
Všechny součásti musí před montáží zůstat čisté a bez poškození.

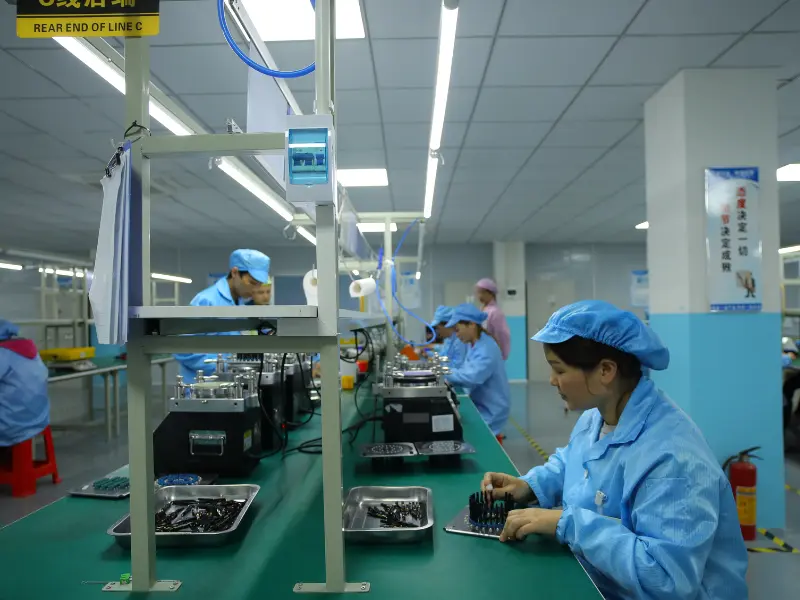

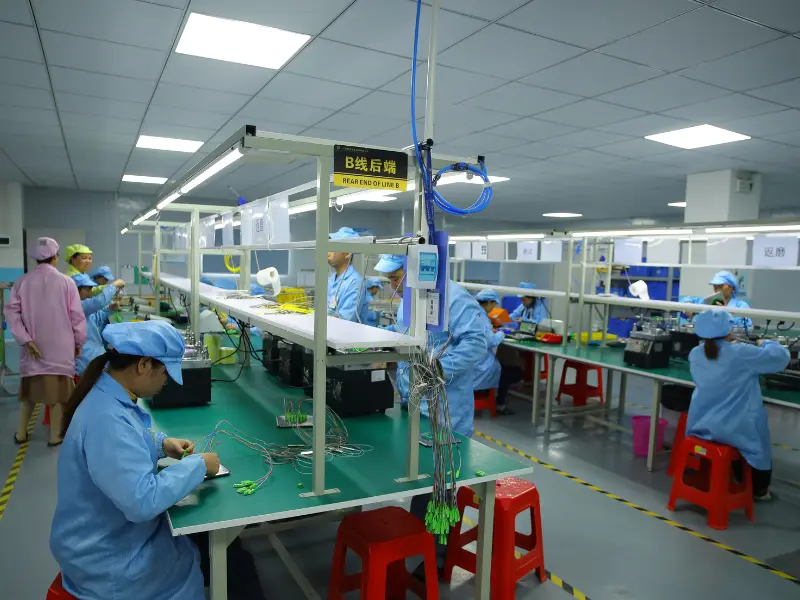

Sestava přesného adaptéru
Skříň, vyrovnávací součásti a montážní příslušenství jsou sestaveny podle schváleného návrhu výrobku.
Sestavení může zahrnovat:
- Instalace vyrovnávací objímky
- Spojování sekcí bydlení
- Instalace montážních svorek nebo šroubů
- Montáž okenic a protiprachových uzávěrů
- Potvrzení orientace klíče
- Aplikace značení produktů
Kontrolovaná montáž pomáhá předcházet posunutí pouzdra, poškození krytu a nesprávné instalaci součástí.

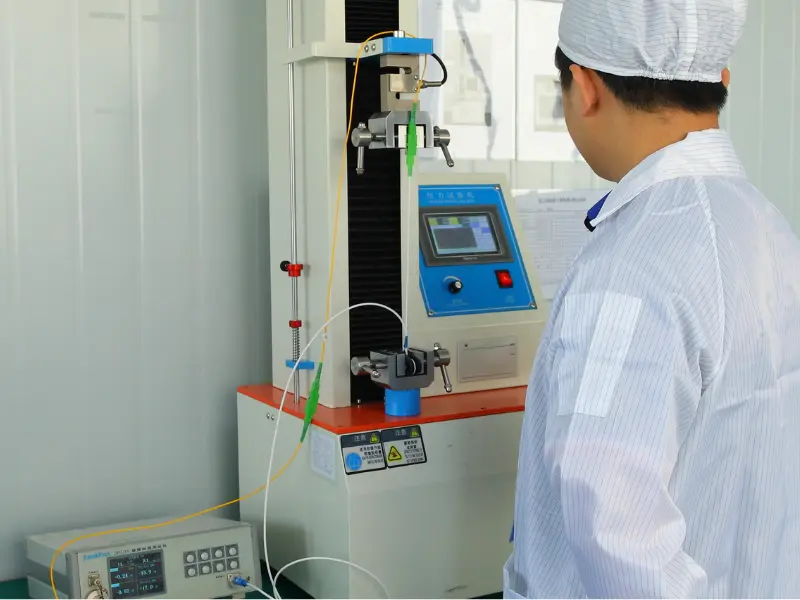

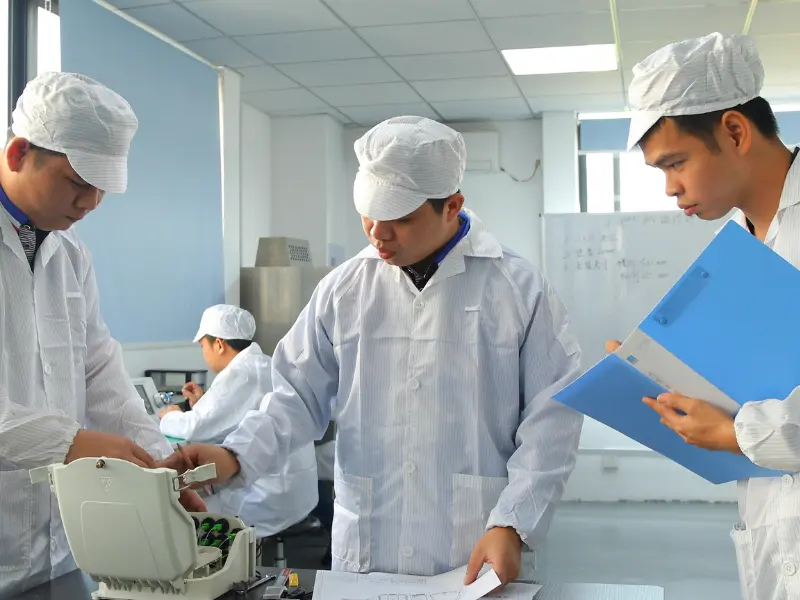

Mechanické a optické ověření
Sestavený adaptér je zkontrolován, aby se potvrdila mechanická kompatibilita, strukturální stabilita a použitelný optický výkon.
Kontrola a testování může zahrnovat:
- Celkové rozměry
- Přizpůsobení panelu
- Vložení a vytažení konektoru
- Uchycení konektoru
- Provoz závěrky
- Orientace klíče
- Ztráta vložení páru-
- Opakovatelnost spojení
- Trvanlivost páření

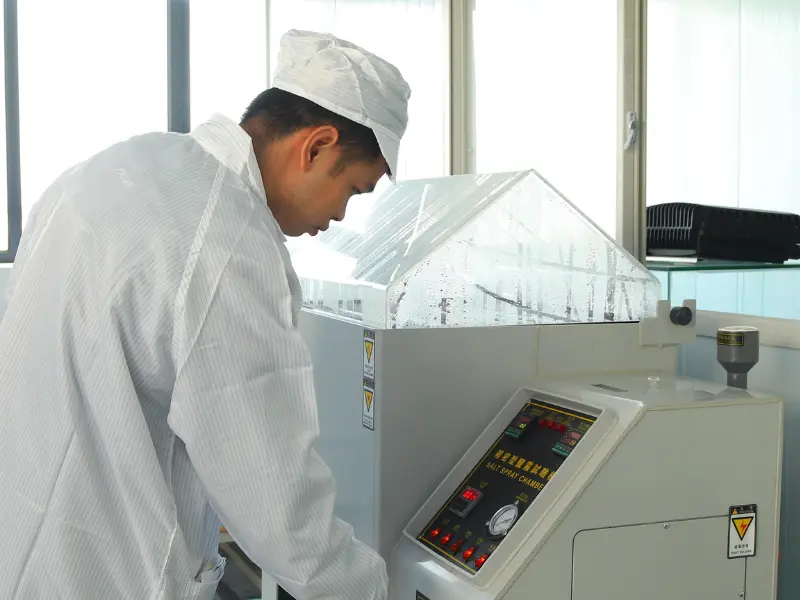

- Testování environmentální spolehlivosti
Požadavky na testování a limity přijatelnosti závisí na modelu adaptéru a specifikaci zákazníka.

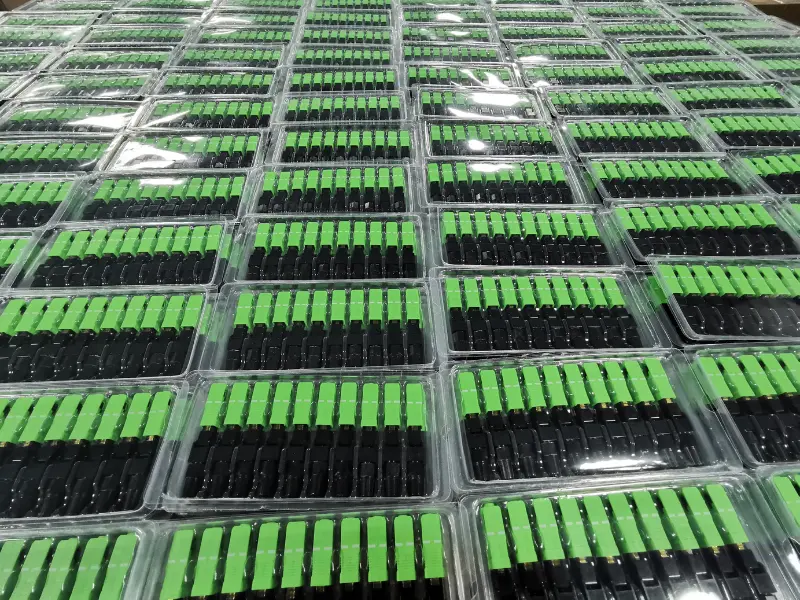

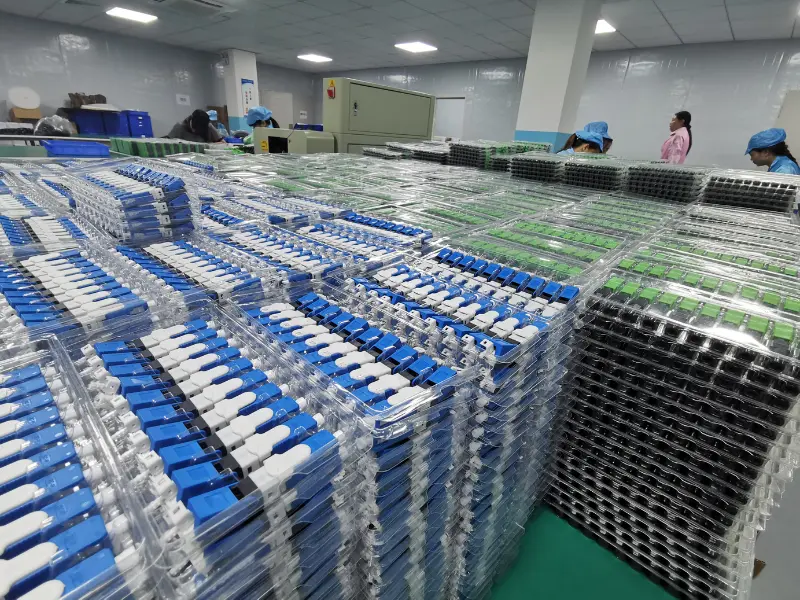

Čištění, závěrečná kontrola a balení
Po montáži a testování je adaptér vyčištěn, aby se odstranil prach, částice a zbytky z výroby.
Závěrečná kontrola potvrzuje:
- Správný model produktu
- Barva krytu a prachového krytu
- Stav povrchu
- Vnitřní čistota
- Přesnost štítků a čárových kódů
- Množství produktu
- Způsob balení
- Označení kartonů
Kvalifikované adaptéry jsou před odesláním baleny do hromadného, individuálního nebo{0}}zákaznického obalu.
Adaptéry z optických vláken (také známé jako vláknové spojky, Fiber Adapter ) jsou určeny ke spojení dvou optických kabelů dohromady. Mají jednovláknový konektor (simplex), dvouvláknový konektor (duplex) nebo někdy verze se čtyřmi optickými konektory (quad). Adaptér optického vlákna lze vložit do různých typů optických konektorů na obou koncích adaptéru optických vláken, aby se realizovala konverze mezi různými rozhraními, jako jsou FC, SC, ST, LC, MTRJ, MPO a E2000, a je široce používán v nástrojích s optickými distribučními rámy (ODF), které poskytují vynikající, stabilní a spolehlivý výkon.
Běžné typy optických adaptérů

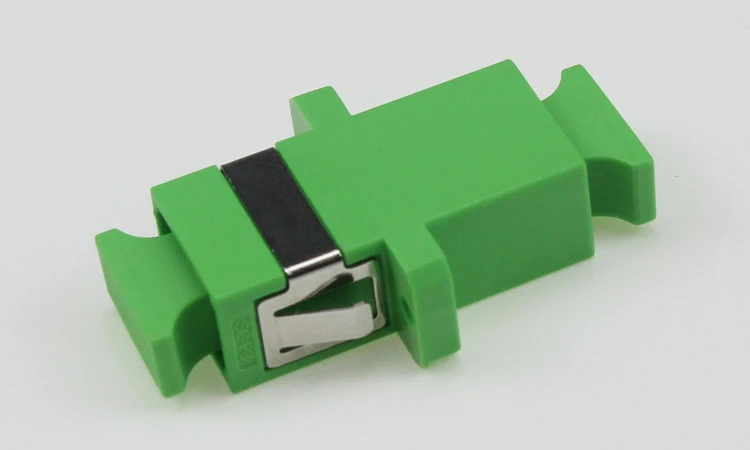

SC adaptér
Adaptér SC (Subscriber Connector) je adaptér čtvercového -tvaru, který používá mechanismus push{1}} pro rychlé a bezpečné připojení. Je široce používán v datových komunikacích a telekomunikačních sítích.
LC adaptér
Adaptér LC (Lucent Connector) je malý -konektor s vysokou hustotou a push{1}}vytahovacím designem. Běžně se používá v datových centrech a telekomunikačních aplikacích, kde je zásadní optimalizace prostoru.
ST adaptér
Adaptér ST (Straight Tip) je bajonetový-konektor s otočným-zapínáním/otáčením- mechanismem. Ačkoli je v moderních instalacích méně častý, byl široce používán ve starších sítích.
Adaptér MTP/MPO
Adaptéry MTP (Multi-Fiber Termination Push-on) a MPO (Multi-Fibre Push-On) se používají pro aplikace s vysokou-hustotou. Často jsou spojeny s paralelní optikou a běžně se používají v prostředí datových center pro vysokorychlostní-připojení.
FC adaptér
Adaptér FC (Ferrule Connector) má šroubovací-mechanismus a často se používá v testovacích zařízeních a některých starších sítích s optickými vlákny. V moderních instalacích je to méně obvyklé.
MT-Adaptér RJ
Adaptér MT-RJ (Mechanical Transfer-Registered Jack) je duplexní konektor s oběma vlákny v jediném malém provedení. Běžně se používá v síťových aplikacích, kde jde o prostor.
Aplikace optického adaptéru
Místní síť nebo internet
To se používá k instalaci místních sítí tvořených propojovacími kabely. Například, pokud jde o sítě Ethernet, propojovací kabely propojují zařízení pomocí adaptéru z optických vláken nebo propojovacího panelu. Na trhu je k dispozici mnoho druhů a mají různé kombinace a odrůdy.
Zakončení optických vláken
Používá se k ukončení optického vlákna a běžně se vyskytuje v telekomunikačních, LAN a CATV aplikacích. Tyto adaptéry se obvykle používají pro připojení jednoho konce optického vlákna k adaptéru pro zakončení a druhého konce typu vláken k jeho koncům. Podobně lze ukončení provést ručně nebo automaticky v závislosti na vašich požadavcích a zařízení.
vytváření sítí
Toho se využívá při instalaci síťových systémů. I v tomto případě se pro připojení počítačů v síti používají propojovací kabely. Adaptér z optických vláken lze použít s podnosem pro spojování optických vláken, protože je chrání před poškozením. Tyto adaptéry jsou však připevněny na konci každého kabelu, aby bylo zajištěno jeho správné a efektivní fungování. Kromě toho, když instalujete síťové kabely, je vhodné použít nástroje jako odizolovač kabelů a krimpovací kleště. Pomocí těchto nástrojů jsou všechny vodiče v síťovém systému správně přestřiženy, odizolovány a připojeny. Kromě toho je třeba zajistit, aby byl použit měděný-stíněný kabel (RG6), protože poskytuje lepší kvalitu signálu a minimalizuje rušení z jiných zařízení.
Bezpečnostní systém
To se používá v zabezpečovacím systému s alarmem. Tento adaptér je připojen mezi alarm a přijímač, což umožňuje oběma zařízením komunikovat prostřednictvím bezdrátového síťového připojení. Bezpečnostní systém vždy potřebuje spolehlivá data, proto jsou pro tento účel nejvhodnější adaptéry z optických vláken.
Stupeň zpomalování hoření adaptéru
Hořlavost UL94 je nejrozšířenější norma hořlavosti pro plastové materiály. Slouží k hodnocení hasicí schopnosti materiálu po zapálení. Podle rychlosti hoření, doby hoření a schopnosti proti-odkapávání existuje mnoho způsobů, jak posoudit schopnost zhášení. HB, V0, V1, V2 jsou různé třídy zpomalovačů hoření, protože jejich třídy jsou různé, metoda zkoušky odolnosti proti hoření je také odlišná a norma pro posouzení zkoušky je také odlišná. Stupně zpomalovače hoření se postupně zvyšují z HB, V-2, V-1 na V-0.
Ztráta vložení
Obecně se požaduje, aby vložný útlum byl menší než 0,2 dB. Pokud je vložný útlum příliš vysoký, ovlivní to optický přenos.
Trvanlivost
Adaptér optického kabelu je třeba během používání často připojovat a odpojovat, takže životnost adaptéru by měla být vysoká. Normální standard vyžaduje, aby počet připojení a odpojení mohl dosáhnout více než 500krát, aniž by to ovlivnilo výkon.
Pracovní teplota
-40 stupňů ~75 stupňů je normální rozsah pracovních teplot adaptéru FC na ST.
Materiál pouzdra pro zarovnání adaptéru optických vláken
Zarovnávací pouzdro je nejdůležitější částí adaptéru pro optické vlákno. Obecně se používají kovové nebo keramické materiály. Poměrně dobrý efekt bude mít adaptér optických vláken vyrobený z keramiky. Vzhledem k tomu, že krystalická struktura keramiky je tvrdá a není snadné ji deformovat, lze dosáhnout rychlého vyrovnání a vysoce přesného spojení konce vláken-k{4}}čelu.
Ostatní
Při výběru adaptéru z optických vláken můžete na základě výše uvedených důležitých faktorů vybrat relativně-kvalitní a stabilní adaptéry z optických vláken. Samozřejmě musíte vzít v úvahu i další faktory, které ovlivňují kvalitu, jako je pevnost v tahu a dodržování norem. Adaptéry z optických vláken jsou široce používány v komunikační místnosti, FTTH vlákno do domácnosti, místní síť, komunikační systém z optických vláken, zařízení pro přenos připojení pomocí optických vláken, bojová připravenost národní obrany atd. Přestože je adaptér z optického vlákna malý, jeho kvalita přímo ovlivňuje celé spojení s optickým vláknem. Proto by měl být výběr adaptéru z optických vláken přísný a komplexní.
Tipy pro optické adaptéry
Krok 1:Zkontrolujte optický konektor, součást nebo přepážku pomocí fibroskopu.
Krok 2:Pokud je konektor znečištěný, očistěte jej suchou technikou.
Chemické čištění:Pomocí kotoučového{0}} čističe kazet se středním tlakem otřete konec konektoru suchým čisticím hadříkem (jedno přetažení na každou expozici) jedním směrem. U leštěných konektorů s úhlem fyzického kontaktu (APC) zajistěte, aby celý povrch koncové plochy lícoval s čisticím hadříkem. Suché čištění obecně odstraní znečištění ze vzduchu a mělo by být provedeno jako první. Po vyčištění zkontrolujte koncovou plochu konektoru, zda není znečištěná.
Krok 3:Zkontrolujte konektor.
Krok 4:Pokud je konektor stále znečištěný, opakujte techniku chemického čištění.
Krok 5:Zkontrolujte konektor.
Krok 6:Pokud je konektor stále znečištěný, očistěte jej technikou mokrého čištění a poté ihned suchým čištěním, aby na koncové ploše nezůstaly žádné zbytky.
Mokré čištění: Část utěrky, která nepouští vlákna, lehce navlhčete roztokem na čištění optických vláken (nebo > 91% isopropylalkoholem) a středním tlakem nejprve otřete koncovou plochu o mokrou plochu a poté na suchou plochu, abyste odstranili případné zbytky z koncové plochy. U leštěných konektorů APC zajistěte, aby celý povrch koncové plochy lícoval s čisticími ubrousky. Mokré čištění je agresivnější než suché čištění a odstraní znečištění ze vzduchu, stejně jako lehké zbytky oleje a filmy.
Krok 7:Znovu zkontrolujte konektor.
Krok 8:Pokud nečistoty stále nelze odstranit, opakujte postup čištění, dokud nebude koncová plocha čistá.
Poznámka:Nikdy nepoužívejte alkohol nebo mokré čištění, aniž byste zajistili, že nezanechá zbytky na koncové ploše. Nebo způsobí poškození zařízení.
Konečný průvodce často kladenými otázkami k optickým adaptérům
Otázka: Co je síťový adaptér z optických vláken?
Otázka: Co znamená adaptér z optických vláken?
Otázka: Jak vyčistit optický adaptér?
Otázka: Jak používat adaptér pro holé vlákno?
Otázka: Co je adaptér pro holé vlákno?
Otázka: Jsou adaptéry optických vláken stejné jako spojky optických vláken?
Otázka: Jaké jsou typy optických adaptérů?
Otázka: Jaké jsou klíčové součásti optických adaptérů?
Otázka: Jaké jsou výhody použití optických adaptérů?
Otázka: Jak udržovat optické adaptéry?
Otázka: Jak vybrat optické adaptéry?
Otázka: Jak čistit konektory optických vláken?
Otázka: Jaký je účel adaptéru z optických vláken?
Otázka: Co je adaptér LC optických vláken?
Otázka: Jaký je rozdíl mezi jednorežimovými a vícerežimovými adaptéry?
Otázka: Jaký je rozdíl mezi mužským a ženským adaptérem?
Otázka: Co je adaptér zeslabených optických vláken?
Otázka: Co je to adaptér pro rychlé{0}}připojení optických vláken?
Otázka: Jaká je vložná ztráta adaptéru z optických vláken?
Otázka: Vydrží adaptéry z optických vláken dlouho?
Jako jeden z předních výrobců a dodavatelů optických adaptérů v Číně vás srdečně vítáme, abyste si zde z naší továrny koupili adaptér z optických vláken na skladě. Všechny přizpůsobené produkty mají vysokou kvalitu a nízkou cenu. Pro ceník a bezplatný vzorek nás nyní kontaktujte.
