Pigtail z optických vláken
Evolux Fiber: Váš profesionální výrobce optických vláken!
Shenzhen Evolux Fiber Co., Ltd je předním poskytovatelem špičkových řešení z optických vláken, specializující se na výzkum, vývoj, výrobu a distribuci vysoce kvalitních produktů z optických vláken. Založena v roce 2013 a se sídlem v Shen Zhen, Čína, jsme se stali důvěryhodným jménem v oblasti vláknové optiky. Se silným zaměřením na inovace a spolehlivost se snažíme vyhovět vyvíjejícím se požadavkům globálního telekomunikačního průmyslu.
Naše výhody
Rozmanité produktové portfolio
Poskytujeme komplexní řadu produktů z optických vláken, od jednovidových a vícevidových optických vláken až po speciální optická vlákna pro specifické aplikace, včetně kabelů s optickými vlákny, konektorů, transceiverů, adaptérů a souvisejícího příslušenství, abychom uspokojili různorodé potřeby našich zákazníků. .
Výborná zákaznická podpora
Sestavili jsme tým odborníků, kteří jsou připraveni podporovat naše zákazníky. Pomáhají zákazníkům při výběru správného řešení z optických vláken a vedou proces implementace, což zákazníkům umožňuje využívat komplexní předprodejní konzultace až po poprodejní podporu a technickou pomoc.

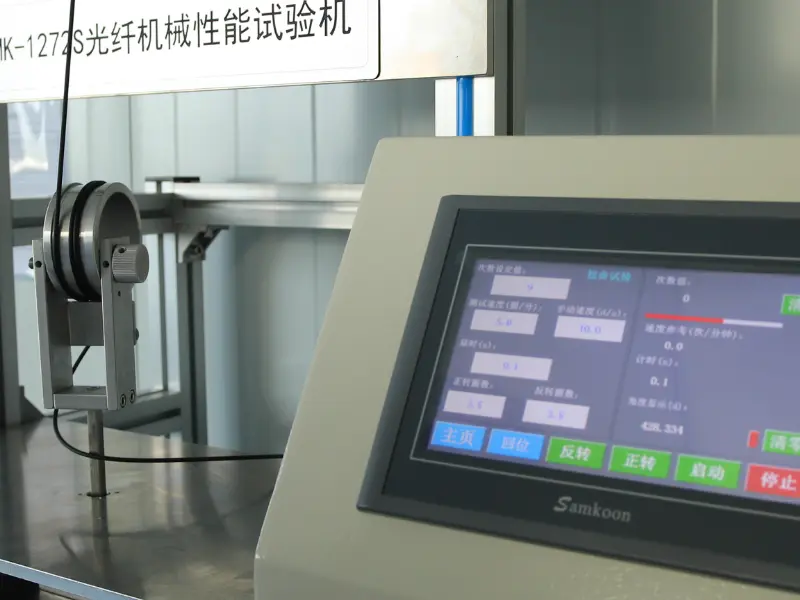

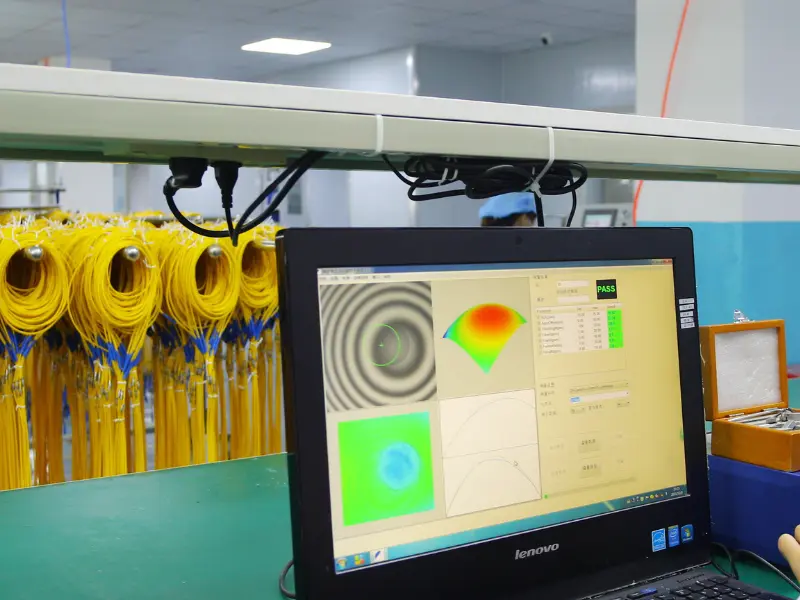

Pokročilá výzkumná a vývojová zařízení
Nejmodernější výzkumná a vývojová zařízení, vybavení a specializované laboratoře poskytují ideální prostředí pro provádění špičkového výzkumu, experimentování a testování materiálů z optických vláken, návrhů a výrobních procesů.
Profesionální služby přizpůsobení
Nabízíme možnosti přizpůsobení, které zákazníkům umožňují přizpůsobit produkty z optických vláken jejich specifickým potřebám. Průměr vlákna, potahový materiál nebo typ konektoru lze flexibilně přizpůsobit.
Vláknový pigtail má obvykle na jednom konci předem nainstalovaný optický konektor, kde je druhý konec holé vlákno použito pro fúzní spojení s jiným vláknem. Pigtaily mohou mít samičí nebo samčí konektory. Vláknové kabely se obvykle odpuzují, aby mohly být spojeny a poté chráněny ve spojce vláken pomocí mechanického nebo tepelného chrániče spoje.
Klasifikace vláken optických vláken
Podle typu vlákna
Optické kabely se dělí na dva hlavní typy: jednovidové (žluté) a vícevidové (oranžové) vlákno. Multimódové kabely z optických vláken používají hromadné multimódové kabely se specifikacemi 62,5/125 mikronů nebo 50/{5}}mikronů, zakončené na jednom konci multimódovými optickými konektory. Kromě toho jsou 10G multimódové optické kabely (OM3 nebo OM4) k dispozici v kabelech z optických vláken, které se obvykle liší barvou aqua bundy. Na druhé straně jednovidové kabely z vláken využívají 9/125 mikronů jednovidové kabely s optickými vlákny a na jednom konci jsou zakončeny jednovidovými vláknovými konektory.
K dispozici jsou různé pigtaily z optických vláken. každý je zakončen jiným konektorem. Běžně používané kabelové konektory pigtailu zahrnují řadu možností, jako je LC vláknový pigtail, SC vláknový pigtail, ST vláknový pigtail, FC vláknový pigtail, MT-RJ vláknový pigtail, vláknový pigtail E2000 a další. Každý konektor má své výhody a je vhodný pro různé aplikace a systémy. Podívejme se blíže na některé z běžně používaných:
● SC Fiber Optic Pigtail:Konektor SC pigtail kabelu se vyznačuje neoptickým odpojovacím designem s 2,5 mm předem zahnutým zirkoniovým nebo nerezovým lemem. SC vláknový pigtail je známý pro svou nákladovou efektivitu a široké použití v CATV, LAN, WAN, testovacích a měřicích aplikacích.
● FC Fiber Optic Pigtail:FC vláknový pigtail využívá kovové tělo FC optických konektorů a má šroubovou strukturu s vysoce přesnými keramickými objímkami. FC optické kabely a související produkty nacházejí široké uplatnění v obecných optických spojích.
● Pigtail z optických vláken ST:Konektor ST pigtail je obzvláště oblíbený pro multimódové aplikace s optickými vlákny LAN. Má prodlouženou koncovku o průměru 2,5 mm vyrobenou z keramiky (zirkon), nerezové slitiny nebo plastu. Pigtaily ST vláken se běžně používají v telekomunikacích, průmyslu, lékařství a senzorových aplikacích.
Podle aplikačního prostředí
Existují specializované pigtailové kabely, známé jako pancéřované kabely z vláken a vodotěsné kabely z vláken, navržené tak, aby vydržely drsná a extrémní prostředí.
● Obrněný pigtail:Pancéřované kabely z optických vláken jsou konstruovány s trubkou z nerezové oceli nebo jiným silným ocelovým materiálem uvnitř vnějšího pláště. Tento design poskytuje extra ochranu pro vlákno a zvyšuje celkovou spolehlivost sítě. Pomáhá také předcházet škodám způsobeným hlodavci, stavebními pracemi nebo hmotností jiných kabelů.
● Vodotěsný pigtail:Vodotěsný vláknitý pigtail je navržen s nerezovou ocelí zesílenou vodotěsnou jednotkou a pancéřovaným venkovním PE (polyetylenovým) pláštěm. Tento typ pigtailu je vhodný pro drsná prostředí, jako jsou komunikační věže, instalace CATV a vojenské aplikace. Vodotěsný pigtail kabel nabízí vynikající houževnatost, pevnost v tahu a spolehlivý výkon, takže je ideální pro venkovní připojení.
Vlákna optických vláken se dodávají v různých počtech vláken, jako je 1, 2, 4, 6, 8, 12, 24 a 48 vláken. Konstrukce pigtailu závisí na počtu vláken.
● Simplex Pigtail z optických vláken:Tento typ obsahuje jedno vlákno a jeden konektor na jednom konci.
● Duplexní kabel z optických vláken:Duplexní pigtail obsahuje dvě vlákna a dva konektory na jednom konci, přičemž každé vlákno je obvykle označeno jako „A“ nebo „B“, nebo používá různé barevné konektory pro označení polarity.
Podobně pigtaily se 4, 6, 8, 12, 24, 48 a dokonce více než 48 vlákny mají své příslušné vlastnosti, které vyhovují specifickým potřebám různých aplikací a systémů.
Poznámka: Fiber pigtaily mají buď samičí konektory (používané v propojovacích panelech pro snadné připojení) nebo samčí konektory (zapojené přímo do optických transceiverů pro přenos signálu).
Výhody optických vláken
Snadná instalace
Pigtaily z optických vláken jsou dodávány s předem ukončenými konektory, což usnadňuje jejich instalaci a snižuje potřebu zakončování na místě. To zjednodušuje proces instalace a šetří čas.
Konzistentní a vysoce kvalitní ukončení
Pigtaily jsou z výroby zakončeny, což zajišťuje konzistentní a vysoce kvalitní zakončení. Minimalizuje se tak riziko lidské chyby během ukončení pole, což vede k lepšímu celkovému výkonu.
Kompatibilita
Pigtaily mohou být zakončeny různými typy konektorů, jako je SC, LC, ST nebo jinými, což zajišťuje kompatibilitu s různými zařízeními a systémy. Tato přizpůsobivost je cenná v různých síťových prostředích.
Snížená ztráta signálu
Tovární zakončení a přesnost vyrovnání konektorů pomáhají minimalizovat ztráty signálu a zajišťují efektivní přenos světla. To je klíčové pro zachování výkonu a integrity sítě z optických vláken.
Aplikace optického pigtailu
Koncovky optických kabelů
Optické kabely se běžně používají k ukončení optických kabelů, které se používají k přenosu optických signálů na velké vzdálenosti. Pigtaily jsou připojeny ke kabelu z optických vláken a poté spojeny nebo zakončeny optickým konektorem k jiné součásti v systému, jako je propojovací panel nebo optický transceiver.
Budování optických sítí
Pigtaily z optických vláken jsou široce používány při budování optických sítí, kde se používají k připojení různých komponent, jako jsou optické transceivery, optické zesilovače a optické rozbočovače. Poskytují spolehlivé a efektivní spojení mezi těmito komponenty a zajišťují správný přenos optických signálů v rámci sítě.
datová centra
Pigtaily z optických vláken se také používají v datových centrech pro připojení optických transceiverů a propojovacích panelů. To umožňuje datovým centrům zvládat velké objemy datového provozu efektivně a s minimální ztrátou signálu, což zajišťuje vysokorychlostní a spolehlivý přenos dat.
Testování a údržba
Pigtaily z optických vláken se také používají při testování a údržbě systémů optických vláken. Poskytují pohodlný způsob testování optických signálů bez přerušení hlavního optického kabelu, což usnadňuje identifikaci a řešení problémů.
Pigtaily z optických vláken vyžadují správnou instalaci a zakončení, aby byl zajištěn optimální výkon. Pojďme prozkoumat krok za krokem proces instalace i ukončení spolu s některými tipy pro údržbu.
Proces instalace
Začněte přípravou optického kabelu a ujistěte se, že je čistý a bez jakéhokoli poškození nebo zalomení. Odizolujte vnější plášť kabelu pomocí odstraňovače vláken a odkryjte prameny vláken. Vyčistěte obnažená vlákna pomocí ubrousků nepouštějících vlákna a isopropylalkoholu, abyste odstranili veškeré nečistoty nebo nečistoty. Připravte pigtail tak, že odstraníte jeho ochranný povlak a ponecháte malou délku holého vlákna. Zarovnejte odizolované konce kabelu a pigtailu a ujistěte se, že jsou správně zarovnány pro tavné spoje nebo mechanické konektory. K bezpečnému spojení vláken použijte tavné spojování nebo mechanické konektory. Spoj nebo spojovací bod chraňte smršťovací bužírkou nebo manžetami konektoru. Otestujte nainstalovaný pigtail pomocí optického měřiče výkonu, abyste ověřili sílu signálu. Mezi běžné aplikace a průmyslová odvětví, která využívají kabely z optických vláken, patří telekomunikace, datová centra, lékařská zařízení a průmyslová automatizace. Jsou nezbytné pro připojení různých zařízení, jako jsou přepínače, směrovače, transceivery a propojovací panely.
Proces ukončení
Začněte přípravou optického kabelu podobným způsobem, jak je uvedeno v procesu instalace. Odizolujte vnější plášť kabelu, abyste odhalili vlákna. Očistěte oba konce kabelu pomocí hadříků nepouštějících vlákna a isopropylalkoholu, abyste odstranili veškeré nečistoty. Připravte konektor odstraněním ochranného krytu a také jej očistěte. Vložte každé vlákno do odpovídající štěrbiny ve ferule konektoru. Bezpečně připevněte tělo konektoru, abyste zajistili odlehčení od tahu pro zakončená vlákna. Zkontrolujte a očistěte veškeré přebytečné lepidlo nebo nečistoty kolem oblasti konektoru. Otestujte každý ukončený pigtail pomocí optického měřiče výkonu, abyste zajistili správný přenos signálu. Pro udržení optimálního výkonu kabelů z optických vláken je nezbytná pravidelná kontrola a čištění. Vyhněte se jejich nadměrnému ohýbání nebo kroucení, protože to může způsobit ztrátu signálu nebo přerušení. Navíc je chraňte před prachem a vlhkostí.
Faktory, které je třeba zvážit před výběrem optického pigtailu
Typ vlákna
První věc, kterou musíte zvážit při výběru optického kabelu, je typ vlákna. Existují dva hlavní typy vláken: single-mode a multimode. Jednovidové vlákno je určeno pro přenos na dlouhé vzdálenosti, zatímco vícevidové vlákno je vhodnější pro kratší vzdálenosti. Pokud přenášíte data na velké vzdálenosti, budete chtít použít jednovidové vlákno. Pokud přenášíte data na kratší vzdálenosti, postačí multimode vlákno.
Velikost jádra
Velikost jádra optického kabelu se vztahuje k průměru skleněného nebo plastového jádra, které nese světelný signál. Velikost jádra ovlivňuje jak šířku pásma, tak i vzdálenost kabelu. Obecně řečeno, větší velikosti jádra jsou lepší pro kratší vzdálenosti a nižší šířky pásma, zatímco menší velikosti jádra jsou lepší pro delší vzdálenosti a vyšší šířky pásma.
Materiál bundy
Materiál pláště optického kabelu je důležitý, protože chrání vlákno před poškozením a vnějšími faktory. Na výběr je několik různých materiálů pláště, včetně PVC, LSZH a Plenum. PVC je nejběžnějším materiálem pláště a je vhodný pro většinu aplikací. Bundy LSZH (Low Smoke Zero Halogen) se používají v prostředích, kde by kouř a toxické výpary mohly představovat nebezpečí, jako jsou letadla nebo ponorky. Protlakové pláště se používají ve vzduchotechnických prostorách, například v kancelářských budovách.
Typ konektoru
Typ konektoru je dalším důležitým faktorem, který je třeba vzít v úvahu při výběru kabelu z optických vláken. K dispozici je několik různých typů konektorů, včetně SC, FC, ST a LC. Typ konektoru, který zvolíte, bude záviset na zařízení, ke kterému se připojujete, a na vzdálenosti mezi nimi.
Instalační prostředí
Při výběru kabelu z optických vláken budete chtít vzít v úvahu instalační prostředí. Různá prostředí vyžadují různé typy kabelů. Pokud například instalujete kabel v drsném venkovním prostředí, budete chtít vybrat kabel, který je navržen pro venkovní použití a vydrží vystavení povětrnostním vlivům. Pokud instalujete kabel v datovém centru, budete chtít vybrat kabel, který se snadno instaluje a spravuje.
Použití tipů pro vláknové optické vlákno
Udržujte konektory kabelů čisté a suché
Před použitím optických kabelů očistěte konektory na kabelu a na kabelech nebo portech, ke kterým je kabel připojen. Konektory mohou být snadno kontaminovány prachem, mastnotou z rukou, zbytky filmu zkondenzovanými ze vzdušných par a povlaky po odpaření vody a rozpouštědel. Vlhkost může také korodovat kabelové koncovky, proto kabely skladujte v suchých prostorách.
Nechte kryty proti prachu zapnuté, dokud nebudete připraveni k připojení
Protiprachové krytky chrání konektor před nečistotami a vlhkostí a chrání jej před poškozením. Po sejmutí protiprachového uzávěru zkontrolujte a vyčistěte objímku před připojením k jinému kabelu nebo zařízení. Používejte pouze čisticí prostředky určené pro konektory optických vláken.
Ber to s klidem
Vláknové kabely jsou extrémně odolné a skládají se z opláštění, povlaků a plášťů, které chrání jemné skleněné prameny a poskytují pevnost. Přesto se při nesprávném zacházení mohou skleněné prameny zlomit, což ovlivňuje přenos signálu.
Test na body selhání
Překročení jmenovitého poloměru ohybu nebo odolnosti kabelu proti rozdrcení může ovlivnit výkon, proto použijte vizuální lokátor poruch (VFL) k nalezení bodů selhání nebo měřič výkonu, abyste zjistili, zda došlo ke ztrátě signálu.
Vyhněte se zamotaným kabelům
Sviňte kabely z optických vláken a zajistěte konektory pomocí suchých zipů. Protože komprimované kabely mohou způsobit ztrátu signálu, nepoužívejte plastové stahovací pásky. Pokud jsou zipy jediným řešením, utáhněte je volně.
Ultimátní FAQ Průvodce Vlákno Optika Pigtail
Otázka: K čemu se používají pigtaily Fiber?
Otázka: Jaký je rozdíl mezi pigtailem a propojovacím kabelem?
Otázka: Co je Pigtail z optických vláken?
Otázka: Jak otestovat konektory?
Otázka: Jakou velikost má vláknitý pigtail?
Otázka: Jaké jsou typy vlákenných pigtailů?
Otázka: Kde se používají pigtaily vláken?
Otázka: Jaký je rozdíl mezi optickým kabelem a propojovacím kabelem?
Otázka: Jaké typy pigtailu z optických vláken jsou k dispozici?
Otázka: Jaká je vlnová délka pro pigtail z optických vláken?
Otázka: Jaká je maximální vzdálenost, na kterou může kabel z optických vláken přenášet signály?
Otázka: Jak funguje vláknitý pigtail?
Otázka: Jaký je nejběžnější široce používaný pigtail konektor?
Otázka: Kde používáme pigtailové spoje?
Otázka: Jak spojujete copánky?
Otázka: Co je to single mode pigtail?
Otázka: Jak vyměnit konektor pigtailu?
Otázka: Jaké jsou výhody předem ukončených pigtailů z optických vláken?
Otázka: Jaké je maximální tažné napětí pro kabely z optických vláken?
Otázka: Jsou kabely z optických vláken vhodné pro venkovní aplikace?
