Optický konektor

Konektory Lucent (LC)

Konektory LC mají jedny z nejmenších dutinek, měří 1 1/4 mm, což je přibližně polovina velikosti konektoru ST. Jejich malá velikost je řadí do kategorie koncovek s malým tvarovým faktorem. Tyto konektory fungují dobře pro multimódové transceivery a jedno{4}}režimové kabely.

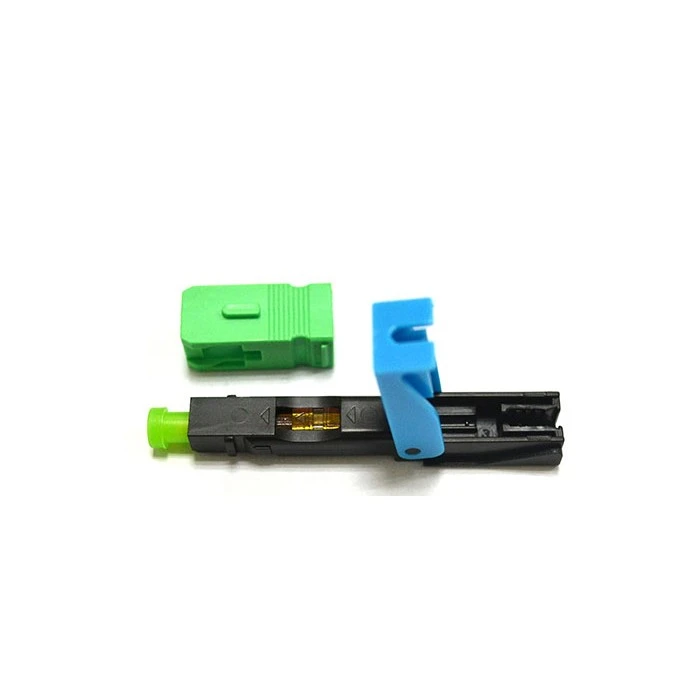

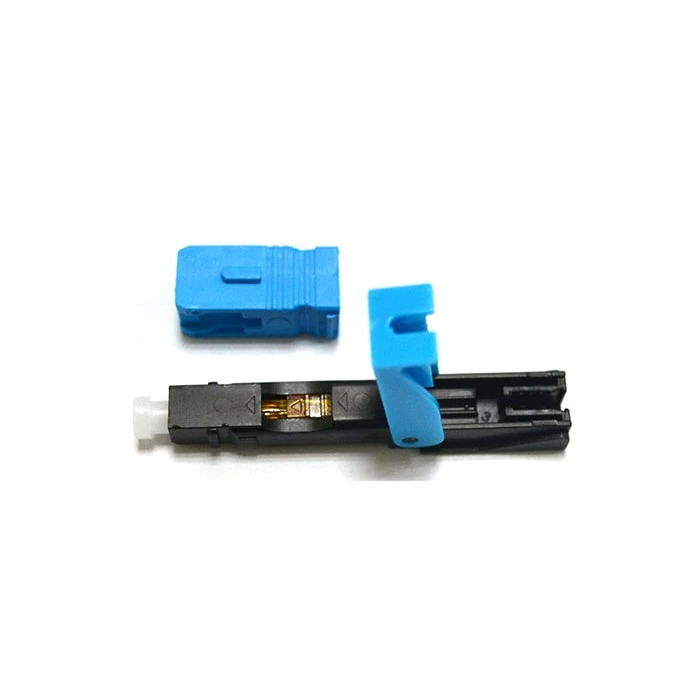

Standardní konektory (SC)

Konektory SC mají objímku 2 1/2 mm, která zapadne na místo. Pomocí pohybu zatlačením a vytažením zajistíte konektor. Tyto typy zakončení mají vysokou úroveň výkonu, což spolu s poklesem ceny od jejich zavedení přispělo k jejich obrovské popularitě v mnoha aplikacích. Ve skutečnosti mnoho dříve aplikací s konektory ST nyní místo toho používá konektory SC, protože SC byl vynalezen, aby nahradil ST v telekomunikacích i datových komunikacích.

ST konektory

Konektory ST patří mezi nejstarší typy konektorů pro optické kabely. Až do roku 2005 byla tato proprietární značka konektorů AT&T považována za jednu z nejoblíbenějších koncovek vláken. I když řešení, která řeší některé problémy přítomné konektory ST, nahradily tyto konektory, stále zůstávají populární. Dnes jsou jejich náklady vzhledem k jejich věku nízké, což z nich činí volbu pro projekty s ohledem na rozpočet-. Konstrukce konektorů ST je 2 1/2 mm ferule, která má bajonetové- spojení mezi vlákny prostřednictvím adaptéru. Tyto objímky používají konstrukci se zatížením pružiny{10}}, která může ztížit instalaci, pokud součásti nemají přesné usazení, i když drážka s klíčem pomáhá s vyrovnáním objímek pro připojení.

Konektory Ferrule Core (FC).

FC konektory jsou jedny z nejoblíbenějších pro použití s ​​jednorežimovými připojeními před uvedením konektorů LC a SC. Používají šroubovací-objímku s klíčem. Proces zašroubování objímky však vyžaduje více času a úsilí ve srovnání se zacvakávacími-konektory SC. Šroubová-konstrukce zabraňuje přerušení spojení, i když někdo tahá za kabel nebo má systém aplikace v oblastech s velkým množstvím pohybu. Video přes vlákno je jedním z použití těchto typů konektorů kvůli neustálému toku dat přes kabel a zabezpečení konektoru. Stejně jako konektory ST a SC používají koncovky FC 2 1/2 mm dutinku. S hybridním adaptérem může každý vytvořit most mezi těmito typy konektorů.

Více{0}}poziční optické (MPO) konektory

MTP je komerční značka konektorů MPO. Konektory MTP a MPO jsou stejné, až na to, že značka MTP má specifické použití pro vysoce-výkonné aplikace, zatímco MPO funguje ve více mechanických situacích. Tyto dva konektory obvykle spojují ploché kabely s více vlákny. Tyto konektory mají dvě až šest řad po 12 nebo 16 vláknech. Konektory MPO s 12 vlákny v řadě mohou mít dvě až šest řad, přičemž dva nejběžnější počet. Konektory, které mají 16 vláken v řadě, nemají více než dvě řady. Spojení mezi objímkami používají kolíky a otvory pro spojení konců vlákna s jiným kabelem nebo elektronickým zařízením. Nejčastěji má tento typ konektoru aplikace buď ve vysokorychlostních{12}}linkách, které používají multimode, nebo pro předem{13}}ukončené seskupení kabelů.

MT-RJ konektory

Dnes se konektory MT-RJ přestaly používat. Některé systémy však mohou stále vyžadovat tyto konektory pro opravy. MT-RJ funguje pouze pro vícevidové kabely s duplexními vlákny. Obě vlákna jdou do ferule, která se připojuje ke své sdružené polovině pomocí kolíků a otvorů, podobně jako MPO zakončení. Existují také některé varianty zástrček-a{7}}jacků tohoto typu konektoru.

Vyčistěte konektory

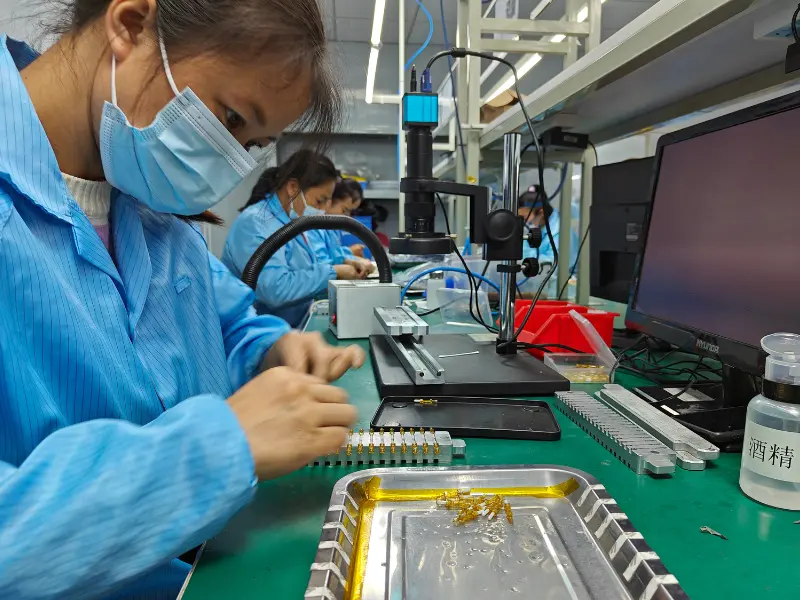

Jedním z nejdůležitějších kroků pro údržbu optických kabelů a konektorů je jejich pravidelné a důkladné čištění. Nečistoty, prach, olej a další nečistoty mohou ovlivnit kvalitu a výkon vašich optických signálů, způsobit útlum, odrazy a rušení a dokonce poškodit jádro vlákna nebo koncovku-konektoru. K čištění konektorů byste měli v závislosti na typu a velikosti konektoru použít -utěrku, která nepouští vlákna, čisticí kazetu nebo nádobku se stlačeným vzduchem. Měli byste také zkontrolovat své konektory před a po čištění mikroskopem nebo video sondou, abyste se ujistili, že jsou bez nečistot a škrábanců.
Uskladněte své kabely správně
Dalším klíčovým faktorem pro údržbu vašich optických kabelů a konektorů je jejich správné skladování, když se nepoužívají nebo přepravují. Vyvarujte se vystavování kabelů extrémním teplotám, vlhkosti, slunečnímu záření, chemikáliím nebo mechanickému namáhání, protože to může poškodit materiál vlákna, způsobit praskliny nebo zlomit kabel. Měli byste také pečlivě a volně svinout kabely, dodržet doporučený poloměr ohybu a vyhnout se zauzlování, kroucení nebo uzlům. Kabely byste měli jasně označit a používat ochranné krytky, sáčky nebo pouzdra, abyste zabránili prachu a poškození konektorů.

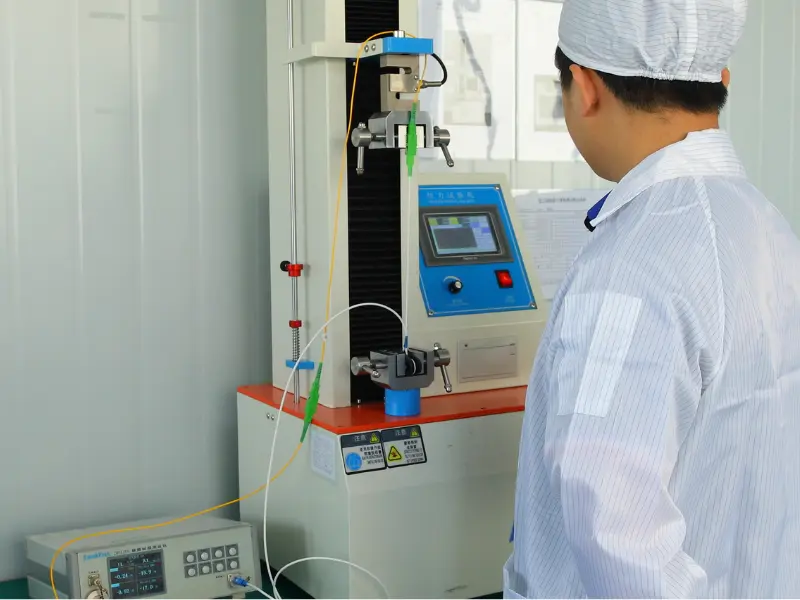

Pravidelně testujte své kabely
Abyste zajistili, že vaše optické kabely a konektory fungují dobře a poskytují očekávaný výkon, měli byste je pravidelně testovat pomocí vhodných nástrojů a metod. Optický výkon, útlum a ztrátu kabelů byste měli změřit pomocí měřiče výkonu, zdroje světla nebo reflektometru optického času-domény (OTDR). Měli byste také zkontrolovat kvalitu a integritu vašich optických signálů pomocí analyzátoru optického spektra (OSA) nebo analyzátoru optické modulace (OMA). Měli byste porovnat výsledky svých testů se specifikacemi a standardy vašeho systému a identifikovat jakékoli problémy nebo anomálie.
V případě potřeby opravte nebo vyměňte kabely
Někdy, navzdory vašemu nejlepšímu úsilí, mohou vaše optické kabely a konektory utrpět poškození, opotřebení nebo selhání, které nelze opravit čištěním nebo testováním. V takovém případě byste měli své kabely co nejdříve opravit nebo vyměnit, abyste předešli dalším problémům nebo prostojům. Ke spojování zlomených nebo nařezaných vláken byste měli použít svářečku nebo mechanickou spojku podle pokynů výrobce a bezpečnostních opatření. K připojení nebo výměně kabelů byste také měli používat kompatibilní a vysoce kvalitní-konektory, adaptéry a propojovací kabely a nesměšovat různé typy nebo třídy vláken.
Vyškolte své zaměstnance a dodržujte osvědčené postupy
Konečně jedním z nejúčinnějších způsobů údržby optických kabelů a konektorů je vyškolit své zaměstnance a dodržovat osvědčené postupy pro manipulaci, instalaci a provoz vašeho optického systému. Měli byste vzdělávat své zaměstnance o základech optických vláken, typech a charakteristikách optických kabelů a konektorů, potenciálních nebezpečích a rizicích práce s vlákny a správných postupech a technikách čištění, skladování, testování, oprav a výměny optických součástí. Měli byste se také řídit průmyslovými standardy a pokyny pro instalaci, ukončení a certifikaci optických vláken a dokumentovat své činnosti údržby a záznamy.
