Evolux Fiber: Výrobce vašeho profesionálního vláknového PLC splitteru!
Shenzhen Evolux Fiber Co., Ltd je předním poskytovatelem-špičkových řešení pro optická vlákna, specializující se na výzkum, vývoj, výrobu a distribuci vysoce-kvalitních produktů z optických vláken. Založena v roce 2013 a se sídlem v Shen Zhen, Čína, jsme se stali důvěryhodným jménem v oblasti vláknové optiky. Se silným zaměřením na inovace a spolehlivost se snažíme vyhovět vyvíjejícím se požadavkům globálního telekomunikačního průmyslu.
Naše výhody
Různorodé produktové portfolio
Poskytujeme komplexní řadu produktů s optickými vlákny, od jednorežimových a vícerežimových optických vláken až po speciální optická vlákna pro specifické aplikace, včetně kabelů z optických vláken, konektorů, transceiverů, adaptérů a souvisejícího příslušenství, abychom uspokojili různorodé potřeby našich zákazníků.
Výborná zákaznická podpora
Sestavili jsme tým odborníků, kteří jsou připraveni podporovat naše zákazníky. Pomáhají zákazníkům s výběrem správného řešení s optickými vlákny a vedou proces implementace, což zákazníkům umožňuje využít komplexní předprodejní{1}konzultaci s-podporou prodeje a technickou asistenci.

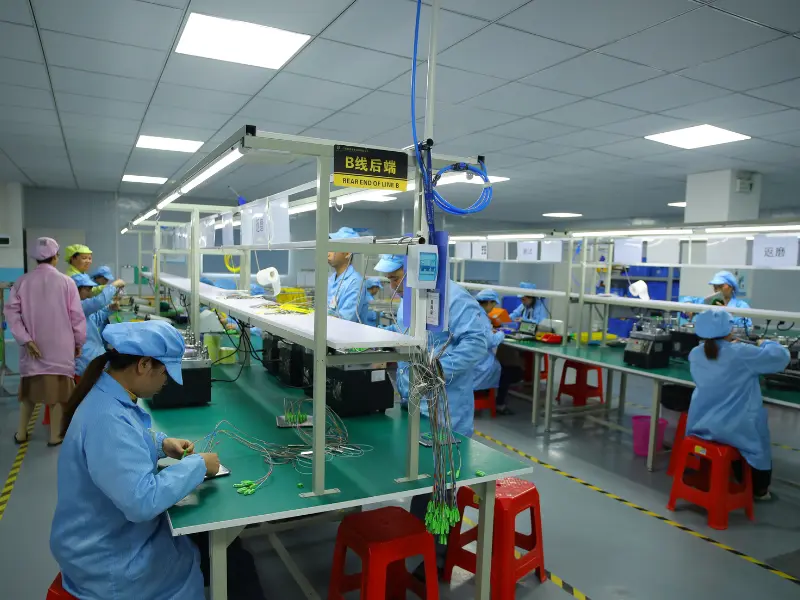

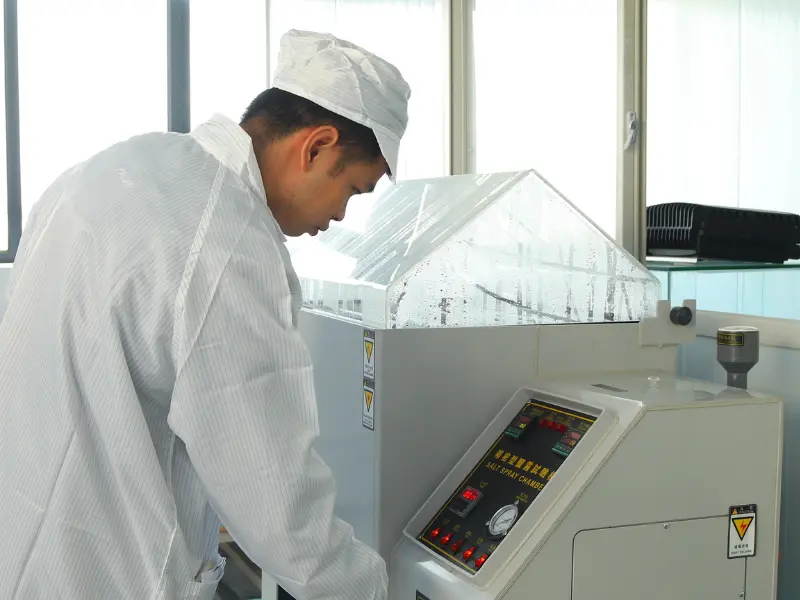

Pokročilá výzkumná a vývojová zařízení
Nejmodernější-{1}}-výzkumná a vývojová zařízení, vybavení a specializované laboratoře poskytují ideální prostředí pro provádění špičkového-výzkumu, experimentování a testování materiálů z optických vláken, navrhování a výrobních procesů.
Profesionální služby přizpůsobení
Nabízíme možnosti přizpůsobení, které zákazníkům umožňují přizpůsobit produkty z optických vláken jejich specifickým potřebám. Průměr vlákna, materiál povlaku nebo typ konektoru lze flexibilně přizpůsobit.
Product Categories
Latest Products
Rozbočovač PLC s optickými vlákny se nevybírá pouze podle poměru rozdělení. Jeho velikost balení, rozhraní konektoru, průměr vlákna, délka kabelu a způsob instalace musí také odpovídat architektuře sítě a designu krytu.
EVOLUX Fiber dodává řešení PLC splitterů pro telekomunikační operátory, dodavatele optických sítí, poskytovatele řešení ODN, výrobce zařízení, distributory a soukromé-značky.
Ať už kupujete standardní modely pro distribuci nebo připravujete projekt-specifické nasazení FTTH, náš tým vám může pomoci zkontrolovat požadovanou konfiguraci před cenovou nabídkou a výrobou.
01
Projektová-odpovídající konfigurace
Vyberte si dělicí poměr, balení, konektor, konstrukci vlákna a délku kabelu podle topologie vaší sítě, instalačního krytu a optického rozpočtu.
02
Ověřitelný optický výkon
Potvrďte klíčové parametry, jako je vložný útlum, stejnoměrnost ztráty, útlum odrazu, ztráta závislá na polarizaci a směrovost podle vašich požadavků na přijetí.
03
Flexibilní přizpůsobení
Nakonfigurujte rozhraní konektorů, průměry kabelů, vstupní a výstupní délky, štítky produktů, zákaznická čísla dílů a balení.
04
Důsledné opakované zadávání zakázek
Schválené konfigurace lze zaznamenávat pro vzorky, hromadné objednávky a opakované nákupy, což pomáhá snižovat rozdíly ve specifikacích mezi různými výrobními dávkami.
Přizpůsobte si rozbočovač PLC s optickými vlákny
Standardní rozbočovače PLC pokrývají většinu aplikací FTTH, GPON a PON, ale různé projekty mohou vyžadovat specifické poměry rozdělení, velikosti balení, rozhraní konektorů, konstrukce kabelů a metody identifikace.
EVOLUX Fiber poskytuje{0}}projektové přizpůsobení PLC splitteru podle vašeho kusovníku, výkresu, vzorku nebo technické specifikace.
Split Ratio a konfigurace portu
Zvolte konfiguraci vstupů a výstupů podle architektury vaší sítě a požadovaného počtu distribučních portů.
Dostupné možnosti mohou zahrnovat:
- Konfigurace 1×2 až 1×64
- 2×N konfigurace
- Design s jedním-vstupem nebo dvěma-vstupy
- Vyvážená distribuce optického výkonu
- Uspořádání portů-pro konkrétní projekt
- Speciální konfigurace podléhají technickému posouzení
Typ balíčku
Vyberte balíček podle instalačního prostoru, požadavků na ochranu a způsobu správy vláken.
Dostupné možnosti zahrnují:
- Holé vlákno
- Bezbloková nebo mini trubice
- Modul ABS
- kazeta LGX
- Kryt-pro montáž do racku
- Konstrukce modulů na zakázku
Typ konektoru a lesk
Nakonfigurujte vstupní a výstupní rozhraní tak, aby odpovídala vašim adaptérům, zařízením a stávajícím síťovým připojením.
Dostupné možnosti mohou zahrnovat:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Neukončená vlákna
- Různé konektory na vstupní a výstupní straně
Konstrukce vláken a kabelů
Vyberte typ vlákna, průměr nárazníku a strukturu kabelu podle prostoru pro vedení, požadavků na ohyb a potřeby mechanické ochrany.
Dostupné možnosti mohou zahrnovat:
- 250 μm holé vlákno
- 900 μm pufrované vlákno
- kabel 2,0 mm
- kabel 3,0 mm
- vlákno G.657A1-necitlivé na ohyb
- vlákno G.657A2-necitlivé na ohyb
- Jednorežimové vlákno G.652D-
- Různé průměry vstupních a výstupních kabelů
Délka kabelu a identifikace portu
Zadejte délky vstupních a výstupních kabelů podle rozměrů skříně a uspořádání vedení vláken.
Možnosti identifikace mohou zahrnovat:
- Přizpůsobené vstupní a výstupní délky
- Očíslovaná výstupní vlákna
- Barevně-kódovaná vlákna
- Štítky přístavů
- Vstupní a výstupní značky
- Sériová čísla
- Informace o dávce
- Zákaznická čísla dílů
OEM etiketování a balení
Přizpůsobte identifikaci a balení produktu pro distribuci, projektové dodávky nebo programy soukromých-štítek.
Dostupné možnosti mohou zahrnovat:
- Neutrální etikety produktů
- Logo zákazníka
- Přizpůsobená čísla modelů
- Zákaznická čísla dílů
- Štítky s čárovými kódy
- Individuální balení
- Hromadné balení
- Zákaznické obalové umělecké dílo
- Kartonové značky na míru
- Balicí seznamy-pro konkrétní projekt
Konektor optického vlákna je zařízení používané k propojení optických vláken, které usnadňuje efektivní přenos světelných signálů. Konektor optického vlákna umožňuje rychlejší připojení a rozpojení než spojování. Dodávají se v různých typech, jako jsou SC, LC, ST a MTP, z nichž každý je navržen pro specifické aplikace.
PLC Fiber Optic Splitter lze kategorizovat podle PLC splitteru, který používají, což znamená, že existují 1xN a 2xN PLC splittery, jako je 1x4 splitter, 1x8 splitter, 1x16 splitter, 2x32 splitter, 2x64 PLC splitter atd. Uživatelé si mohou vybrat různé vstupní a výstupní čísla v závislosti na délce předplatitele. Kromě toho lze PLC splittery také klasifikovat na základě různých balíčků, aby vyhovovaly potřebám klientů v různých scénářích, včetně malých PLC splitterů, které je třeba použít ve svorkovnicích, a velkých rackových PLC splitterů, které lze instalovat do racků. Na trhu je pět typů PLC splitterů: Holý optický splitter, Blockless Fiber Splitter, ABS Splitter, LGX Splitter a Rack{15}}rozbočovač Mount.
Rozbočovač holých optických vláken
Rozdělovač holých vláken nemá na holých koncích vláken žádný konektor, takže vyžaduje kompletní sadu ochrany v přenosném pouzdře a na zařízení. Díky své kompaktní velikosti jej lze snadno umístit do formálních spojovacích krabic a spojovacích krabic. Rozdělovač holých vláken minimalizuje zabírání místa a zároveň snižuje náklady na instalaci. Běžně se používá pro FTTH, PON, LAN, CATV, testovací zařízení a další aplikace.
Bezblokový rozdělovač vláken
Ačkoli bezblokový PLC splitter má podobný vzhled jako rozbočovač holých vláken. Může však poskytnout silnější ochranu vláken, protože má kompaktnější balení trubek z nerezové oceli. Bezblokový PLC splitter nevyžaduje při instalaci spojení optických vláken a používá se hlavně pro různá připojení nad rozvodnými skříněmi nebo síťovými skříněmi.

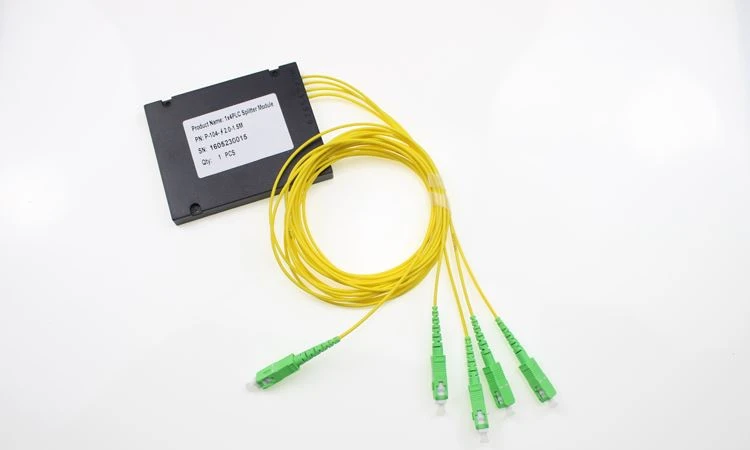

Rozbočovač vláken modulu ABS
ABS splitter má plastové ABS pouzdro, které má dobrou ochranu pro vnitřní optické komponenty a kabely. ABS splitter je jednoduchý a kompaktní, který lze přizpůsobit různým instalačním prostředím a požadavkům. Je široce používán s venkovními optickými rozvaděči pro sítě PON, FTTH, FTTX, GOPN.
Kazetový rozdělovač vláken LGX
LGX PLC splitter je vybaven odolným kovovým boxem. Lze jej použít samostatně nebo snadno nainstalovat do standardního propojovacího panelu z optických vláken nebo šasi z optických vláken bez archivního spojování nebo kvalifikovaného personálu během nasazení. Standardní kovová krabice LGX poskytuje přístup k integraci do sítě typu plug{2}}and{3}}, který eliminuje riziko během instalace.
Rack-Montážní rozbočovač
1U a 2U jsou dvě dostupné velikosti pro montáž do racku pro rozbočovače na trhu, zatímco rozbočovače pro montáž do racku- 1U jsou běžněji používané. PLC splitter je instalován v rackové jednotce, která má vynikající optický výkon a pohodlnou síťovou instalaci. Rozbočovač-pro montáž do racku je široce používán v EPON, GPON, FTTX, FTTH atd. a poskytuje ideální řešení pro prostředí s vysokou-kabeláží.
Výhody Fiber Optic PLC Splitter
Efektivita-nákladů
Rozbočovače optických vláken eliminují potřebu více vláken tím, že umožňují rozdělení jednoho vlákna do více cest. To výrazně snižuje náklady na nasazení a údržbu sítě, protože k obsluze více účastníků nebo zařízení je potřeba méně vláken.
Flexibilita a škálovatelnost
Rozbočovače poskytují flexibilitu a škálovatelnost síťovým návrhům. Lze je snadno přidat nebo odebrat podle požadavků sítě, což umožňuje bezproblémové rozšiřování nebo rekonfiguraci sítě. Tato flexibilita umožňuje správcům sítě přizpůsobit se měnícím se potřebám bez rozsáhlých změn infrastruktury.
Minimální ztráta signálu
Vysoce-kvalitní rozbočovače optických vláken vykazují nízké vložné a zpětné ztráty, což zajišťuje efektivní distribuci signálu. Minimální ztráta signálu umožňuje spolehlivý přenos na velké vzdálenosti bez kompromisů v kvalitě signálu. To je zvláště důležité pro aplikace vyžadující vysokou rychlost přenosu dat a nízkou latenci.
Aplikace Fiber Optic PLC Splitter
datové centrum
Rozbočovače vláken PLC se často používají v sítích datových center k distribuci rychlých dat na četné servery a úložná zařízení. To umožňuje datovým centrům efektivně zvládat velké objemy datového provozu, což vede k rychlému a bezproblémovému přenosu dat.
Optické přístupové sítě
Rozbočovače vláken PLC se často používají v sítích s optickým přístupem k poskytování vysokorychlostního{0}}internetového připojení mnoha klientům. Poskytují koncovým uživatelům vysokou-rychlost a spolehlivou konektivitu a jsou ideální pro aplikace FTTH (Fiber to the Home) a FTTB (Fiber to the Building). Rozbočovač PLC v sítích PON.
Pasivní optické sítě (PON)
Rozbočovače PLC jsou zásadní součástí pasivních optických sítí (PON), což jsou optické sítě, které spojují mnoho spotřebitelů s jediným optickým vláknem. Každý zákazník má jedinečné vyhrazené připojení díky rozdělení optického signálu PLC splitterem do různých cest.
Lékařské vybavení
Pro distribuci optických signálů z různých kamer na jeden monitor se v lékařských zařízeních, jako jsou endoskopy, používají také PLC rozbočovače vláken. Díky tomu mohou lékařští odborníci prohlížet fotografie z různých perspektiv a lépe porozumět vnitřní struktuře pacientova těla.
Společné technické indikátory rozbočovačů PLC s optickými vlákny
Ztráta vložení
Vložný útlum rozdělovače se týká počtu dBs na výstup vzhledem ke ztrátě vstupního světla.
Dodatečné ztráty
Další ztráty jsou definovány jako součet optického výkonu pro všechny výstupní porty a počet dBs vzhledem ke ztrátě optického výkonu na vstupu.
Spektrofotický poměr
Spektrofotický poměr je definován jako poměr výstupního výkonu každého výstupního portu optického splitteru a v systémové aplikaci je poměr spektrofotometru skutečně založen na množství optického výkonu požadovaného skutečným optickým uzlem systému k určení vhodného spektrofotického poměru (kromě průměrné distribuce) a spektrofotický poměr spektrofotometru souvisí s vlnovou délkou procházejícího světla.
Stupeň izolace
Izolace se týká schopnosti jedné optické cesty děliče světla izolovat světelné signály v jiných světelných cestách.
Komponenty Fiber Optic PLC Splitter
Vstupní a výstupní porty
Vstupní porty jsou místa, kde příchozí optický signál vstupuje do rozbočovače, obvykle prostřednictvím jediného optického kabelu. Počet vstupních portů závisí na typu a konfiguraci rozbočovače. Výstupní porty jsou místa, kde rozdělené optické signály vystupují z rozbočovače a jsou připojeny k příjemcům nebo jiným síťovým zařízením. Počet výstupních portů se může lišit a určuje počet cest, do kterých je signál rozdělen.
Spojky a přepážky
Vazby a děliče hrají zásadní roli při rozdělování optického signálu. Jsou navrženy tak, aby rozdělovaly příchozí signál do více výstupních cest. Propojovací členy jsou zodpovědné za rovnoměrnou distribuci signálu mezi výstupní porty a zajišťují, že každá cesta přijímá část výkonu signálu. Na druhé straně děliče rozdělují signál do odlišných cest, což umožňuje současný přenos více příjemcům.
Fiber Array a vlnovody
Seskupení vláken jsou pole jednotlivých vláken, která jsou zarovnána a spojena dohromady, aby vytvořila štěpící oblast v rozdělovači. Poskytují fyzický rámec pro rozdělení optického signálu. Na druhé straně vlnovody jsou struktury, které vedou a usměrňují optický signál uvnitř rozdělovače. V případě rozbočovačů Planar Lightwave Circuit (PLC) jsou vlnovody vyleptány na křemíkový nebo křemíkový substrát, což umožňuje přesné řízení a distribuci optického signálu.
Ochranná pouzdra
Rozbočovače optických vláken jsou umístěny v ochranných pouzdrech, které chrání citlivé součásti před vnějšími faktory prostředí. Tyto kryty jsou obvykle vyrobeny z odolných materiálů, jako je kov nebo plast, a poskytují mechanickou ochranu a také udržují vyrovnání a stabilitu vnitřních součástí. Ochranné kryty také pomáhají při správě připojení vláken a zajišťují spolehlivý a bezpečný provoz.

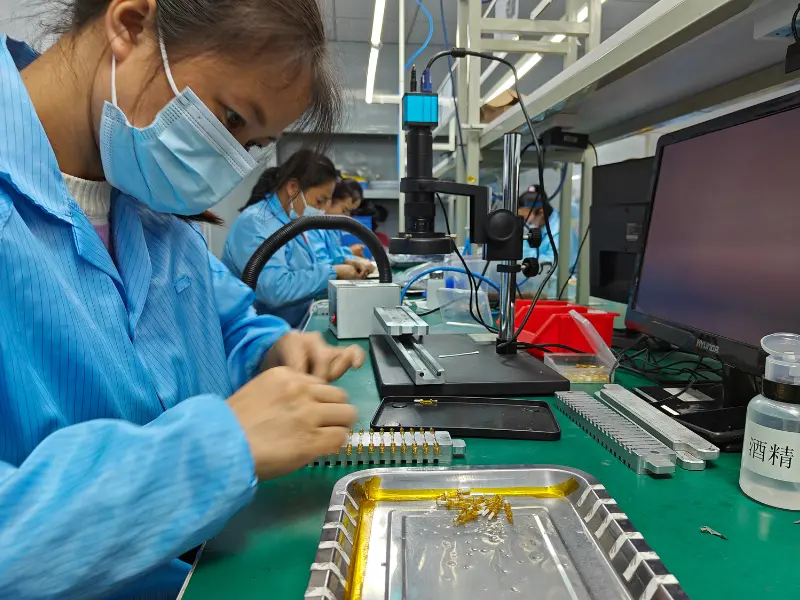

Výroba rozbočovače optických vláken má celkem pět kroků. Každý krok vyžaduje přísnou kontrolu a správu různých parametrů, jako je prostředí, teplota a detailní přesnost montáže a vybavení.
Příprava komponent
Obecně jsou potřeba tři komponenty. Čip obvodu PLC je zasazen do kusu skleněného plátku a každý konec skleněného plátku je leštěný, aby byl zajištěn vysoce přesný plochý povrch a vysoká čistota. V-drážky jsou poté vybroušeny na skleněný substrát. Na skleněném substrátu je namontováno jedno vlákno nebo více vláken. Tato sestava je následně vyleštěna.
Zarovnání
Po přípravě tří složek se tyto tři složky umístí do zarovnávače. Vstupní a výstupní pole vláken je nastaveno na goniometr, aby bylo v souladu s čipem PLC. Fyzické vyrovnání mezi vláknovými poli a čipem je monitorováno prostřednictvím kontinuálního výstupu úrovně výkonu z vláknového pole.
Lék
Sestava je poté umístěna do UV (ultrafialové) komory, kde bude plně vytvrzena při kontrolované teplotě.
Obal
Holá štípačka je vyrovnána a sestavena do kovového pouzdra, kde jsou na obou koncích sestavy umístěny vláknové botky. A pak je potřeba test cyklování teploty, aby se zajistil konečný stav produktu.

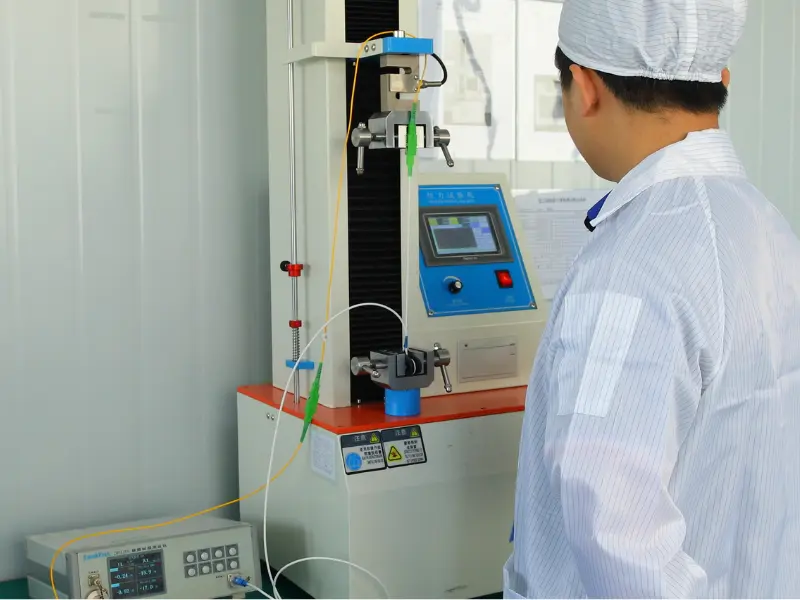

Optické testování
Z hlediska testování se na splitteru provádějí tři důležité parametry, jako je vložný útlum, uniformita a polarizační úbytek (PDL), aby byla zajištěna kvalita vyrobeného rozdělovače.
Faktory, které je třeba zvážit před výběrem optického PLC splitteru
Velikost a typ sítě
Zvažte velikost a typ sítě, kde bude rozbočovač nasazen. Pro větší sítě jsou často preferovány rozbočovače Planar Lightwave Circuit (PLC) kvůli jejich škálovatelnosti, širší šířce pásma a vyšším poměrům rozdělení. Menší sítě mohou těžit z rozdělovačů Fused Biconical Tapered (FBT), které jsou nákladově-efektivnější pro nižší rozdělovací poměry.
Porovnání výkonu a nákladů
Zvažte výkonnostní a nákladové aspekty FBT a PLC splitterů. FBT rozdělovače jsou obvykle nákladově{1}}efektivnější pro menší sítě a nižší rozdělovací poměry. Rozbočovače PLC, i když jsou relativně dražší, nabízejí lepší výkon, širší šířku pásma a vyšší rozdělovací poměry, díky čemuž jsou vhodné pro většinu sítí s optickými vlákny nebo aplikace vyžadující větší kapacitu distribuce signálu.
Kvalita a spolehlivost
Vybírejte optické rozbočovače od renomovaných výrobců známých svou kvalitou a spolehlivostí. To zajišťuje, že štípačky splňují průmyslové standardy a poskytují konzistentní výkon v průběhu času. Při výběru zvažte faktory, jako je odolnost, stabilita vůči životnímu prostředí a dlouhodobá-spolehlivost.
Konfigurace splitteru
Určete vhodnou konfiguraci rozdělovače na základě počtu požadovaných výstupních portů. Mezi běžné konfigurace patří 1×2, 1×4, 1×8 atd., což představuje počet vstupních a výstupních portů. Vyhodnoťte současné a budoucí požadavky na síť a vyberte optimální konfiguraci rozdělovače.
Požadavky na signál
Vyhodnoťte požadavky sítě na signál. Pokud aplikace vyžaduje vysoké datové rychlosti, nízkou latenci a minimální ztrátu signálu, zvolte rozbočovače s nízkou vložnou ztrátou a vysokou návratností. Rozbočovače PLC obecně nabízejí lepší výkon, pokud jde o vložný útlum a vratný útlum ve srovnání s FBT rozdělovači.
Kompatibilita vlnových délek
Zvažte kompatibilitu vlnové délky rozbočovače s optickými signály používanými v síti. Ujistěte se, že vybraný rozbočovač podporuje specifické vlnové délky požadované pro danou aplikaci. Některé rozbočovače mohou záviset na vlnové délce-a výběr vhodného typu zajišťuje kompatibilitu a optimální výkon.
Ultimate FAQ Guide to Fiber Optic PLC Splitter
Otázka: Existuje rozbočovač pro kabel z optických vláken?
Otázka: Jaký je rozdíl mezi PLC splitterem a FBT splitterem?
Otázka: Jaký je rozdíl mezi spojkou z optických vláken a rozbočovačem?
Otázka: Jak funguje rozdělovač vláken?
Otázka: Co znamená PLC ve vlákně?
Otázka: Jak se vyrábí rozbočovač optických vláken?
Otázka: Jaké jsou různé typy PLC splitterů?
Otázka: Jaký je poměr PLC splitteru?
Otázka: Co je to rozbočovač PLC s optickými vlákny?
Otázka: Jak funguje PLC splitter v síti PON?
Otázka: Jaká je aplikační scéna rozbočovače PLC s optickými vlákny?
Otázka: Co je to optický rozdělovač a jak funguje rozdělovač optických vláken v síti z optických vláken?
Otázka: Jak fungují rozbočovače optických vláken v pasivních optických sítích (PON)?
Otázka: Jaké jsou klíčové komponenty zapojené do fungování rozbočovače optických vláken?
Otázka: Jak aplikovat rozbočovače optických vláken v systému PON?
Otázka: Jaký je maximální dělicí poměr pro rozbočovač PLC s optickými vlákny?
Otázka: Jaká je vložná ztráta optického PLC splitteru?
Otázka: Jaký je rozsah vlnových délek rozbočovače PLC s optickými vlákny?
Otázka: Jaký je typický rozsah provozních teplot pro rozbočovač PLC s optickými vlákny?
Otázka: Jak čistíte rozbočovač PLC s optickými vlákny?
Jako jeden z předních výrobců a dodavatelů plc rozbočovačů optických vláken v Číně vás srdečně vítáme, abyste si zde z naší továrny zakoupili rozbočovač plc optických vláken na skladě. Všechny přizpůsobené produkty mají vysokou kvalitu a nízkou cenu. Pro ceník a bezplatný vzorek nás nyní kontaktujte.
