Evolux Fiber: Váš profesionální výrobce propojovacích kabelů z optických vláken!
Shenzhen Evolux Fiber Co., Ltd je předním poskytovatelem špičkových řešení z optických vláken, specializující se na výzkum, vývoj, výrobu a distribuci vysoce kvalitních produktů z optických vláken. Založena v roce 2013 a se sídlem v Shen Zhen, Čína, jsme se stali důvěryhodným jménem v oblasti vláknové optiky. Se silným zaměřením na inovace a spolehlivost se snažíme vyhovět vyvíjejícím se požadavkům globálního telekomunikačního průmyslu.
Naše výhody
Rozmanité produktové portfolio
Poskytujeme komplexní řadu produktů z optických vláken, od jednovidových a vícevidových optických vláken až po speciální optická vlákna pro specifické aplikace, včetně kabelů s optickými vlákny, konektorů, transceiverů, adaptérů a souvisejícího příslušenství, abychom uspokojili různorodé potřeby našich zákazníků. .
Výborná zákaznická podpora
Sestavili jsme tým odborníků, kteří jsou připraveni podporovat naše zákazníky. Pomáhají zákazníkům při výběru správného řešení z optických vláken a vedou proces implementace, což zákazníkům umožňuje využívat komplexní předprodejní konzultace až po poprodejní podporu a technickou pomoc.

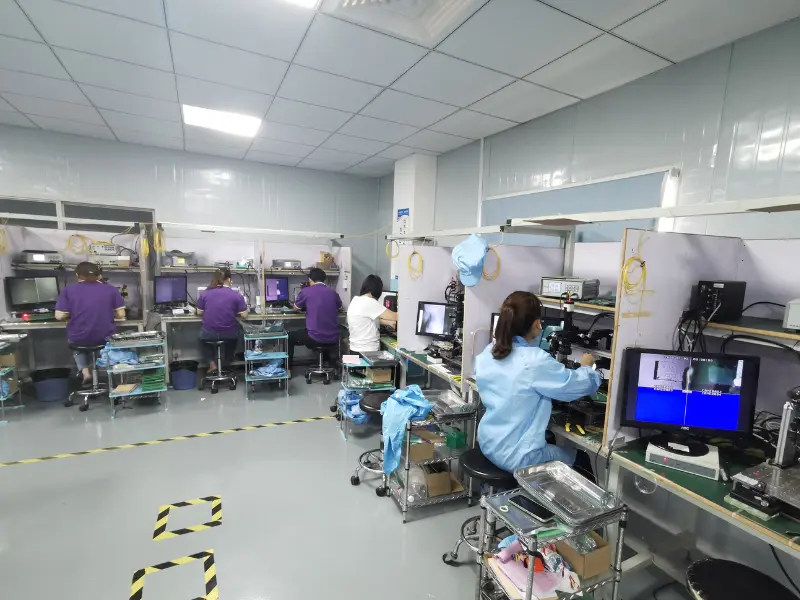

Pokročilá výzkumná a vývojová zařízení
Nejmodernější výzkumná a vývojová zařízení, vybavení a specializované laboratoře poskytují ideální prostředí pro provádění špičkového výzkumu, experimentování a testování materiálů z optických vláken, návrhů a výrobních procesů.
Profesionální služby přizpůsobení
Nabízíme možnosti přizpůsobení, které zákazníkům umožňují přizpůsobit produkty z optických vláken jejich specifickým potřebám. Průměr vlákna, potahový materiál nebo typ konektoru lze flexibilně přizpůsobit.
Propojovací kabel z optických vláken je kabel z optických vláken zakončený na každém konci konektory, které umožňují rychlé a pohodlné připojení k telekomunikačnímu zařízení. Toto je známé jako propojovací kabeláž.
Na základě různých specifikací a norem lze běžné propojovací kabely z vláken kategorizovat z hlediska režimu optického kabelu, režimu přenosu, typu pláště, typu konektoru a typu leštění.
Režim optického kabelu: Single Mode nebo Multimode
Režim vláknových propojovacích kabelů udává, jak se světelné paprsky pohybují uvnitř vlákna. Existují dva režimy optického kabelu: single mode a multimode. Jednovidové vláknové propojovací vedení umožňuje průchod pouze jednomu režimu světla po své délce s velmi tenkým průměrem 8-10 mikronů, takže může přenášet signály mnohem vyšší rychlostí s nižším útlumem. Jádro propojovacího kabelu s vícevidovými vlákny je větší, typicky 50 nebo 62,5 mikronů, což umožňuje přenos více světelných režimů. Dodává se v pěti variantách podporujících různé přenosové rychlosti nebo vzdálenosti: 62.{5}}mikronové OM1, 50-mikronové OM2, 50-mikronové OM3, 50-mikronové OM4 a {{13 }}mikronové OM5, které lze odlišit standardními barvami pláště. Vzhledem k tomu, že po kabelu prochází více světelných cest, vzdálenost, kterou mohou dosáhnout propojky s vícevidovými vlákny, je obvykle krátká. Pro přenos na krátkou vzdálenost v rámci budovy nebo kampusu jsou nejvhodnějším typem propojovací kabely s vícevidovými vlákny.
Počet vláken: Simplex nebo Duplex
Podle počtu vláken vláken se rozlišují simplexní a duplexní propojovací kabely. Simplexní propojovací kabel obsahuje jeden jediný pramen vlákna s jedním simplexním konektorem na každém konci. Zatímco duplexní propojovací kabel se skládá ze dvou pramenů ze skla nebo plastu s jedním duplexním konektorem (nebo považován za dva simplexní konektory).
Typ pláště: PVC nebo LSZH
PVC a LSZH se používají k popisu běžného materiálu pláště vláknitého patch cordu. Fiber patch kabely potažené PVC pláštěm jsou flexibilní při běžných instalačních teplotách. Ve srovnání s propojovacími kabely z PVC jsou propojovací kabely LSZH pevnější a méně ohebné, ale obsahují sloučeninu zpomalující hoření, která při hoření nevytváří toxické výpary. Propojovací kabel z optických vláken z PVC se obvykle používá pro vnitřní aplikace, jako jsou horizontální vedení ze středu kabeláže. Zatímco kabel LSZH se používá v nevětraných prostorech vystavených veřejnosti, jako jsou metro a tunely, a také se používá pro místnosti, ze kterých není snadné se rychle dostat ven.
Typ konektoru: LC, SC, ST nebo jiné
Existuje mnoho typů konektorů používaných v optických propojovacích kabelech, jako jsou LC, SC, ST, MTP nebo MPO. Různé typy konektorů se zapojují do různých rozhraní, takže si raději ověřte typ rozhraní zařízení, která používáte poprvé. Pokud jsou rozděleny podle kritérií, zda je konektor na každé straně stejný, lze je rozdělit na propojovací kabel se stejným konektorem a hybridní propojovací kabel. Fiber patch cordy, které mají stejný typ konektoru na obou koncích, zahrnují LC to LC vláknové patch kabely, SC to SC vláknové patch kabely atd. Zatímco hybridní vláknové patch kabely mají různé konektory na každém konci, jako je fibre patch cord LC to SC. Pokud je typ portu zařízení na obou stranách stejný, můžete zvolit propojovací kabel se stejným konektorem, nebo musíte zvolit hybridní.
Typ leštění: PC, UPC nebo APC
Konektory optických vláken jsou navrženy a vyleštěny do různých tvarů, aby se minimalizoval zpětný odraz, což je zvláště důležité v aplikacích s jedním režimem. Podle těchto typů leštění konektorů existují propojovací kabely PC, UPC a APC. V současné době je typ PC polish nahrazen typem UPC. Zda zvolíte UPC nebo APC, závisí na vaší aktuální aplikaci. Vzhledem k tomu, že APC poskytuje menší vložný útlum než UPC, jsou optické propojovací kabely APC více použitelné pro aplikace s velkou šířkou pásma a spoje na dlouhé vzdálenosti, jako je FTTx, pasivní optická síť (PON) a multiplex s dělením vlnové délky (WDM). Zatímco optické propojovací kabely UPC se používají pro optické systémy, které jsou méně citlivé na ztrátu vložení, jako je digitální televize a telefonie.
Výhody Fiber Patch Cords
Větší šířka pásma
Kabely z optických vláken poskytují významnou šířku pásma pro přenos signálu a mohou přenášet mnohem více dat než měděné kabely stejného průměru. K porovnání schopností v tomto ohledu se používá součin šířky pásma (BDP) přenosových médií a média s vyšším BDP budou mít delší přenosovou vzdálenost při odesílání stejné šířky pásma dat. Čím vyšší je BDP, tím rychleji může být přenášeno nekomprimované video a na větší vzdálenosti, přičemž se zobrazuje přesně ve stejné kvalitě jako nativní signál. Například standardní BDP pro vícevidové vlákno je 500 MHz/km, což znamená, že 500-metrový vícevidový optický kabel může přenášet 1 GHz. BDP jednovidového vlákna je mnohem vyšší než u multimódového vlákna, které je vyšší než u krouceného páru měděného kabelu, který je vyšší než u standardního kabelu HDMI.
Delší vzdálenost, vyšší rychlost
Pokud jde o fotony versus elektrony, světlo v kabelech z optických vláken se pohybuje zhruba dvoutřetinovou rychlostí světla, zatímco elektrony v měděných kabelech dosahují sotva jednoho procenta této rychlosti. Tato nesmírná rychlostní výhoda má extrémní vliv na potenciální vzdálenosti. Zatímco měděné kabely jsou většinou omezeny na standardní 100-metrovou vzdálenost, kabely z optických vláken mohou rozšířit obsah s velkou šířkou pásma na extrémně dlouhé vzdálenosti v malém průměru. Multimode vlákno může tuto vzdálenost například ztrojnásobit pro signál 4K HDMI a v závislosti na druhu kabelu, vlnové délce a zbytku sítě může jednovidové vlákno prodloužit stejný signál až na 10 km.
Vyšší Odpor
Na rozdíl od přenosových metod na bázi mědi neobsahují kabely z optických vláken žádné kovové součásti. Díky tomu jsou imunní vůči elektromagnetickému rušení (EMI) a vysokofrekvenčnímu rušení (RFI). Kromě toho jsou kabely z optických vláken imunní vůči extrémním změnám teplot a úrovní vlhkosti, které mohou bránit přenosu v měděných kabelech.
Bezpečnostní
Vzhledem k tomu, že kabely z optických vláken nevedou elektrické signály, není možné na dálku detekovat jakýkoli přenášený datový signál a pokusy o fyzický přístup by byly detekovatelné sledováním. Toto zabezpečení dělá z optického vlákna preferovanou metodu přenosu pro průmyslová odvětví, jako jsou vlády a banky. Pokud jde o bezpečnost, kabely z optických vláken také nepředstavují žádné riziko v prostředí s nebezpečím jisker, jako jsou chemické závody a ropné rafinérie.
Aplikace propojovacího kabelu z optických vláken
Propojovací kabel z optických vláken je klíčovou součástí v telekomunikacích, která se používá pro přenos dat přes optická vlákna na dlouhé vzdálenosti. Je to v podstatě kabel s konektory na obou koncích, určený k připojení optických zařízení, jako jsou směrovače, přepínače a servery. Primárním účelem propojovacího kabelu z optických vláken je poskytnout spolehlivý a účinný prostředek pro přenos dat vysokou rychlostí. Díky využití světelných signálů namísto elektrických signálů umožňuje technologie optických vláken rychlejší a bezpečnější přenos dat. To je důležité zejména v telekomunikacích, kde je potřeba rychle a přesně přenášet velké množství dat. Propojovací kabely z optických vláken jsou nezbytné v různých telekomunikačních aplikacích, včetně připojení k internetu, telefonních sítí, kabelové televize a datových center. Běžně se používají v obytných i komerčních prostředích k navázání vysokorychlostního připojení k internetu a usnadnění přenosu hlasu, videa a datových signálů. V posledních letech poptávka po propojovacích kabelech z optických vláken výrazně vzrostla kvůli rostoucí potřebě rychlejšího a spolehlivějšího přenosu dat. S nástupem technologií, jako je cloud computing, streamovací služby a internet věcí (IoT), se neustále zvyšuje poptávka po vyšší šířce pásma a nižší latenci. Propojovací kabely z optických vláken hrají zásadní roli při plnění těchto požadavků tím, že poskytují nezbytnou infrastrukturu pro efektivní přenos dat. Kromě toho se propojovací kabely z optických vláken používají také ve vznikajících technologiích, jako jsou sítě 5G a chytrá města. Tyto technologie vyžadují robustní a vysokokapacitní komunikační systémy, kterých lze dosáhnout použitím propojovacích kabelů z optických vláken.
Propojovací kabel z optických vláken se používá pro síťové účely, konkrétně pro připojení zařízení v rámci místní sítě (LAN). Jedná se o nezbytnou součást při přenosu dat, hlasu a video signálů na velké vzdálenosti při vysokých rychlostech. Propojovací kabely z optických vláken jsou tvořeny svazkem tenkých, pružných skleněných nebo plastových vláken obalených v ochranném plášti. Tato vlákna jsou schopna přenášet data pomocí světelných signálů, což umožňuje rychlejší a spolehlivější přenos dat ve srovnání s tradičními měděnými kabely. Propojovací kabel funguje jako most mezi zařízeními, jako jsou počítače, přepínače, směrovače a servery, a umožňuje bezproblémovou komunikaci a výměnu dat. V prostředí LAN se propojovací kabely z optických vláken běžně používají k připojení síťových přepínačů ke koncovým zařízením, jako jsou počítače, tiskárny a IP telefony. Poskytují přímé a bezpečné připojení, zajišťující minimální ztráty signálu a rušení. S rostoucí poptávkou po vysokorychlostním internetu a rostoucím počtem připojených zařízení se propojovací kabely z optických vláken staly zásadními pro udržení robustní a efektivní síťové infrastruktury. Technologie optických vláken navíc nabízí několik výhod oproti tradičním měděným kabelům. Má mnohem větší kapacitu šířky pásma, což umožňuje vyšší rychlosti přenosu dat a podporuje požadavky aplikací náročných na šířku pásma. Propojovací kabely z optických vláken jsou také odolné vůči elektromagnetickému rušení, takže jsou ideální pro použití v oblastech s vysokým elektrickým šumem nebo v těsné blízkosti napájecích kabelů.
Propojovací kabel z optických vláken je kabel, který se používá k propojení dvou zařízení nebo komponent v síti s optickými vlákny. Primárně se používá k přenosu dat, jako je hlas, video nebo digitální informace, vysokou rychlostí na velké vzdálenosti. V kontextu lékařského zobrazování hraje propojovací kabel z optických vláken klíčovou roli při přenosu obrazů při endoskopii a dalších lékařských postupech.
Poskytuje vysoce kvalitní snímky s vysokým rozlišením, které pomáhají při přesné diagnostice a plánování léčby. Vysokorychlostní přenosové schopnosti propojovacích kabelů z optických vláken zajišťují minimální latenci a ztrátu kvality obrazu, což umožňuje lékařům rozhodovat se během zákroků v reálném čase. Navíc propojovací kabely z optických vláken nabízejí několik výhod oproti tradičním měděným kabelům v lékařském zobrazování. Jsou imunní vůči elektromagnetickému rušení, což je zvláště důležité v lékařských prostředích, kde jsou přítomna různá elektronická zařízení.
Bunda
Plášť je vnější kryt optického kabelu. I když nabízí ochranu, jeho primárním účelem není poskytovat sílu. Plášť v podstatě drží všechny komponenty pohromadě: aramidové pevnostní členy a tlumené vlákno, které zahrnuje optické vlákno.
Členové aramidové síly
Aramidové příze jsou pevná, tepelně odolná vlákna. V sestavě kabelu z optických vláken poskytují aramidové výztužné členy pevnost v tahu od konektoru a v celém kabelu. Například během výrobního procesu, když natahujete kabel na konektor, aramidové pevnostní prvky pomáhají zajistit, aby se kabel a skleněné optické vlákno nezlomily.
Buffer Coating na vláknu
Skleněné optické vlákno je vyrobeno s ochranným (tlumivým) povlakem proti poškození. V závislosti na použití propojovacího kabelu může být tlumicí vrstva tvořena řadou různých materiálů, které budou nabízet například odolnost vůči vysokým teplotám nebo ohnivzdornost. Tlumič také chrání vlákno potažené akrylátem, když je vytlačováno do pláště, a také působí jako „těsnění“, chcete-li, tohoto vlákna potaženého akrylátem před spojováním nebo spojováním.
Optické vlákno
Optické vlákno, vyrobené ze skla nebo plastu, je optický vlnovod skládající se z jádra přenášejícího světlo a pláště, který zachycuje světlo v jádru. Komunikační systémy s optickými vlákny používají buď jednovidové nebo vícevidové typy.
Faktory, které je třeba zvážit před výběrem propojovacího kabelu z optických vláken
Krok 1: Určete, jaký typ konektoru potřebujete
Chcete-li určit, jaký konektor budete potřebovat, musíte prozkoumat porty zařízení, které budete připojovat, a musíte vědět, jaké aplikace budou kabel využívat. Propojovací kabely z optických vláken se dodávají s různými konektory pro připojení k různým zařízením.
Další věc, kterou musíte určit, je, který režim optického patch kabelu je pro vaši aplikaci nejlepší. Dva dostupné režimy jsou jednorežimový nebo vícerežimový.
●Jednovidový propojovací kabel z optických vláken
Pro přenos dat na dlouhé vzdálenosti budete chtít použít jednovidový optický kabel, protože jednovidový optický kabel je výrazně rychlejší než multimódový. Single-mode přenáší pouze jeden paprsek světla najednou, což umožňuje laseru pracovat na vlnové délce 1310-1550 nm.
● Multimode propojovací kabel z optických vláken
Budete chtít multimódové optické vlákno pro aplikace, které mají kratší vzdálenosti, například v budově nebo A/V aplikaci v místní síti. Maximální délka optického kabelu je asi 400 až 550 metrů. Vícevidové kabely však mohou přenášet více světelných zdrojů, díky čemuž jsou velmi účinné na krátké vzdálenosti.
Krok 3: Rozhodněte se mezi Simplex nebo Duplex Fiber Strands
Propojovací kabely z optických vláken mohou mít dva typy vláken: simplexní nebo duplexní.
● Simplexní
Simplexní kabel má jeden optický konektor na každém konci kabelu. Jeden konec je vysílač, druhý konec je přijímač a ty nejsou reverzibilní. To se běžně používá u obousměrných (BIDI) optických transceiverů. Simplexní kabely jsou levnější a mohou přenášet vyšší rychlosti.
● duplex
Duplexní vlákna umožňují spojení dvou vláknových konektorů vedle sebe pomocí dvouvláknového konektoru. Jedno vlákno vysílá jedním směrem a druhé vlákno zpět opačně. To je obrovská výhoda oproti simplexu, protože dokáže přenášet simultánně obousměrná data. Nevýhodou duplexu je ale to, že připojuje pouze dvě zařízení a pro další zařízení budete potřebovat další konektory.
Krok 4: Vyberte požadovanou délku kabelu
To je docela jednoduché. Budete potřebovat znát vzdálenost mezi vašimi zařízeními a poté vybrat délku kabelu, kterou potřebujete. Propojovací kabel z optických vláken se pohybuje v délkách mezi 0,5 m – 50 m.
Krok 5: Vyberte lesk na konektory a kabelový plášť
Nakonec se budete muset rozhodnout pro lesk konektoru a plášť kabelu, což může ovlivnit výkon kabelu.
● Leštění konektorů
Existují dva typy leštění konektorů: UPC nebo APC. Leštěnka APC nabízí lepší výkon, protože ztráta je nižší než u konektoru UPC. Pokud jsou vaše aplikace citlivé na ztrátu návratnosti a vyžadují vysoce přesnou signalizaci, možná budete chtít leštění APC. Ale APC je dražší než UPC. Leštidlo konektoru poznáte podle barvy. Propojovací kabel APC je obvykle zelený, zatímco propojovací kabel UPC je modrý.
● Kabelové pláště
Patch kabel z optických vláken se dodává v různých typech plášťů:
Low Smoke Zero Halogen (LSZH): Nehořlavý plášť je ideální pro použití mezi podlahami a budovami.
Polyvinylchlorid (PVC): Pevný plášť odolný proti oděru, oxidaci, korozi a degradaci. Dobře odolává povětrnostním vlivům, takže je ideální pro venkovní kabeláž nebo kabely s dlouhou životností.
Nevodivé plénum s optickými vlákny (OFNP): Tyto pláště jsou také samozhášecí a mají nízkou produkci kouře, což je činí ideálními pro síťové aplikace, které běží uvnitř stěn a vzduchových přetlakových komor bez potrubí.
Pancéřovaný kabel: Tyto pláště používají dvojité trubky a ocelové návleky, které nepropouštějí světlo a mají vysoké tlaky na drcení, díky čemuž jsou ideální pro podlahové kabely, na které mohou hlodavci šlapat nebo je dokonce okusovat.
Necitlivé na ohyb: Tyto pláště mají malý poloměr ohybu a vysokou odolnost proti ztrátě nebo poškození způsobenému ohybem. Tento typ propojovacího kabelu je určen pro datová centra a aplikace FTTH a kabely s vysokou hustotou.
Tipy pro propojovací kabel z optických vláken
Kabely Fiber Patch udržujte čisté
Podle průmyslového průzkumu velké telekomunikační společnosti je kontaminace hlavním důvodem pro řešení problémů s optickými sítěmi. Vlákna jsou tak křehká, že jakmile jsou pokryta prachem nebo jiným znečištěním, může dojít ke zhoršení optického signálu. A co víc, kovové částice opotřebované těly a pouzdry optických konektorů zablokují vlákno, což způsobí ztrátu signálu, čímž nakonec sníží výkon sítě a způsobí velké ztráty podnikům, které jsou závislé na sítích z optických vláken. Obecně se čištění optických vláken týká čištění konektorů vláken. Jak zajistit, že konektory vláken čistíte správnými způsoby? Existují dva hlavní způsoby čištění: suché čištění a mokré čištění, přičemž každý plní různé funkce. Běžnými řešeními pro čištění konektorů vláken jsou kotoučové čističe vláken, čističe per, ubrousky na čištění vláken a pěnové tampony.
Správně skladujte propojovací kabely
Bez ohledu na to, zda se optický kabel používá nebo nepoužívá, je třeba vzít v úvahu jeden důležitý bod: Neohýbejte ani příliš nenatahujte optický kabel. Při práci s optickými kabely se často stává, že je lidé natahují nebo ohýbají. Z tohoto důvodu je nejhorším případem, že se vlákno může poškodit. Některé lomy způsobené ohybem mohou být viditelné, ale některé ztráty nemusí, jako jsou mikroskopické deformace vláken způsobené velmi nízkou teplotou, posunutí o několik milimetrů způsobené nedokonalostí nárazníku nebo pláště, špatnou montážní praxí nebo jinými faktory. Protože takovou ztrátu lidské oči přímo nevidí, bude přehlédnuta a věci se mohou časem ještě zhoršit. V případě velké ztráty, kdy je nutné vyměnit propojovací kabely, je třeba věnovat pozornost následujícím základním prvkům:
● Navrhněte trasu pro optický kabel pomocí vhodných nástrojů nebo komponentů pro ochranu vláken, jako jsou horizontální kabelové manažery.
● Neohýbejte propojovací kabely s optickými vlákny nad jejich minimální poloměr ohybu, zejména v těsných prostorách oblastí s vysokou hustotou propojování vláken.
● Dbejte na to, abyste konektorem vlákna o nic nenarazili! Na jedné straně se tyto konce mohou odřít nebo zlomit. Na druhé straně rozbité sklo na konci vlákna může někomu pořezat kůži. Při skladování nebo tahání vláken se doporučuje používat ochranné krytky.
● OTDR a mikroskopy s optickými vlákny se doporučují, pokud potřebujete vybavení pro měření a identifikaci jakýchkoliv závad, jako jsou přerušení vláknového kabelu nebo celkový útlum.
Ultimátní FAQ Průvodce k Vlákno Optika Oprava Kabel
Otázka: K čemu se používá propojovací kabel z optických vláken?
Otázka: Lze propojit optický kabel?
Otázka: Jaký je rozdíl mezi propojovacím kabelem a kabelem?
Otázka: Jaké jsou nevýhody propojovacího kabelu?
Otázka: Kolik typů vláknových propojovacích kabelů existuje?
Otázka: Který je lepší optický nebo měděný patch kabel?
Otázka: Proč se tomu říká patch kabel?
Otázka: Mohu použít ethernetový kabel jako propojovací kabel?
Otázka: Jak vypadá propojovací kabel?
Otázka: Co se stane, pokud nebude propojovací kabel z optických vláken vyčištěn včas?
Otázka: Jaké jsou výhody propojovacích kabelů?
Otázka: Jak dlouho obvykle vydrží propojovací kabely z optických vláken?
Otázka: Jaká je maximální délka propojovacích kabelů nebo propojek?
Otázka: Proč jsou propojovací kabely z optických vláken tak drahé?
Otázka: Jak testujete propojovací kabel z optických vláken?
Otázka: Mohu opravit poškozený propojovací kabel z optických vláken?
Otázka: Jak uložím svůj propojovací kabel z optických vláken?
Otázka: Jaký je minimální poloměr ohybu propojovacího kabelu z optických vláken?
Otázka: Jaká je maximální přenosová rychlost pro propojovací kabel z optických vláken?
Otázka: Jaký je rozdíl mezi konektory LC a SC pro propojovací kabely z optických vláken?
Jako jeden z předních výrobců a dodavatelů propojovacích kabelů z optických vláken v Číně vás srdečně vítáme, abyste si zde z naší továrny koupili propojovací kabel z optických vláken na skladě. Všechny přizpůsobené produkty mají vysokou kvalitu a nízkou cenu. Pro ceník a bezplatný vzorek nás nyní kontaktujte.
