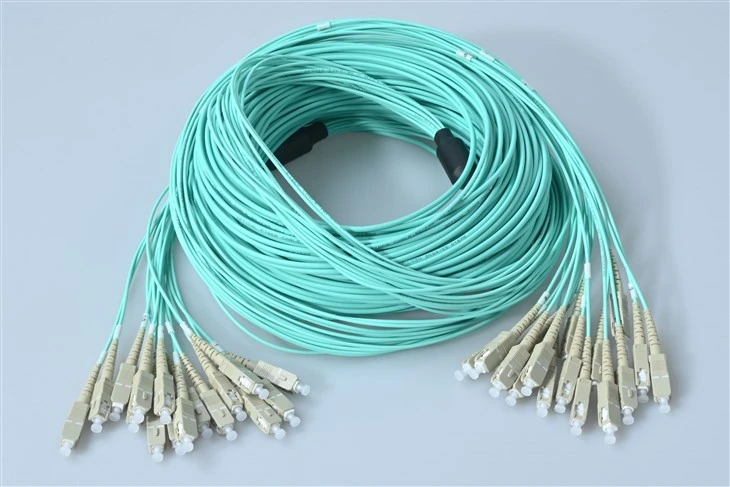

16 Core Patch Cord SC Multimode OM3

A: Skvělá otázka! Tady je nabídka – když provozujete 16 vláken, máte dvě možnosti: sbalit 8 duplexních kabelů nebo použít jednu 16-jádrovou sestavu. Více{7}}vláknový přístup vítězí z několika důvodů. Za prvé, správa kabelů je mnohem jednodušší – jeden kabel k vedení oproti osmi samostatným kabelům, které vám zamotají cestu. Zadruhé, v prostředí s vysokou{11}}hustotou šetříte značné místo v racku. Za třetí, doba instalace se dramaticky zkrátí – viděli jsme, že technici zkrátili dobu oprav o 60–70 % ve srovnání s provozováním samostatných duplexů. Jediný kompromis? Pokud má jedno vlákno problém, řešíte problémy v rámci balíčku. Ale s naší vložnou ztrátou menší nebo rovnou 0,3 dB na všech 16 jádrech jsou poruchy extrémně vzácné.

A: To je asi nejčastější otázka, kterou dostáváme! Krátká odpověď: pro 10G spojení do 300 metrů je OM3 perfektní – a upřímně řečeno, pokrývá asi 95 % provozu datových center. Zde je technický kousek: OM3 má efektivní modální šířku pásma 2000 MHz·km při 850nm, zatímco OM4 překonává tuto šířku až na 4700 MHz·km. Co to znamená prakticky? OM3 podporuje 10G do 300m, 40G do 100m a 100G do 100m. OM4 tyto vzdálenosti prodlužuje – 10G na 400m, 40G na 150m, 100G na 150m. Pokud tedy nepoužíváte delší linky nebo neplánujete v blízké budoucnosti upgrady 40G/100G, OM3 vám poskytne vynikající výkon za lepší cenu. Oba používají stejné jádro 50/125μm a vodní plášť, takže jsou plně kompatibilní s vaší stávající infrastrukturou OM3.

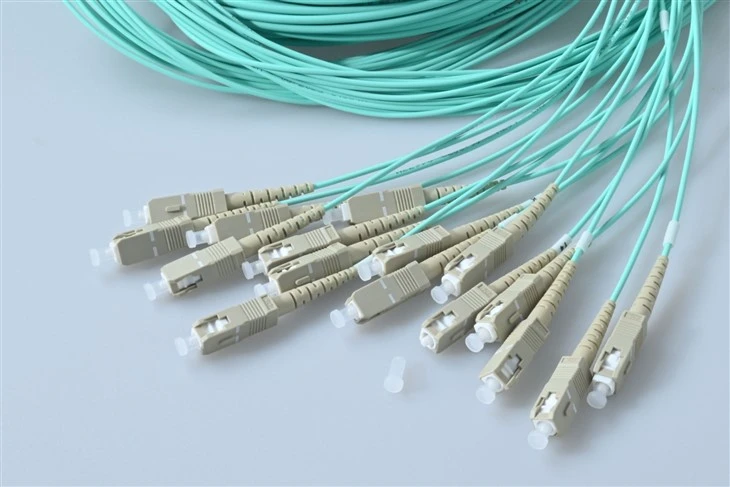

A: Rozhodně – to je krása SC konektoru! Každé ze 16 vláken je zakončeno standardním konektorem SC, takže se zapojí přímo do jakéhokoli panelu adaptéru SC, ODF nebo portu zařízení, který již máte. Západkový mechanismus SC push{2}}pull je stejný, ať už pochází z jednoho duplexního kabelu nebo z naší 16-jádrové sestavy. Mějte na paměti jednu věc: budete se chtít ujistit, že váš patch panel nebo rozložení adaptéru pojme 16 SC portů v uspořádání, které potřebujete. Obvykle vidíme zákazníky, kteří je používají s adaptéry SC s vysokou hustotou, které obsahují 12 nebo 24 portů. Pokud potřebujete pomoc s plánováním konfigurace panelu, stačí nás kontaktovat – provedli jsme stovky těchto nasazení a můžeme se podělit o to, co funguje nejlépe.

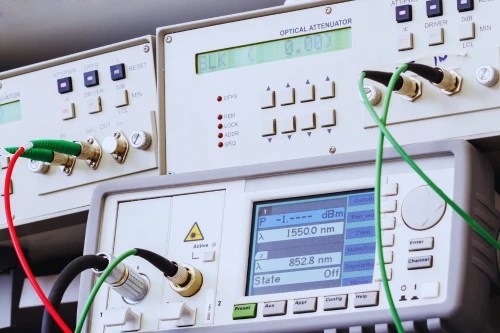

Odpověď: Naše 16-jádrové propojovací kabely SC OM3 jsou testovány tak, aby poskytovaly vložný útlum menší nebo rovný 0,3 dB na konektor – to je průmyslový standard pro sestavy prémiové{18}}třídy. Se dvěma konektory na spoj (jeden na každém konci) se díváte na celkovou ztrátu konektoru menší nebo rovnou 0,6 dB. Pro výpočet rozpočtu spoje je třeba vzít v úvahu: ztrátu konektoru (0,6 dB), útlum vlákna (3,5 dB/km při 850 nm pro OM3) a případné spojovací body. Pro typické 100m 10G spojení používáte možná 0,35 dB pro samotné vlákno plus 0,6 dB pro konektory – tedy v rámci rozpočtu 2,6 dB, který 10GBASE-SR umožňuje. Před odesláním 100% testujeme každé jednotlivé vlákno a přikládáme zkušební zprávu, takže budete přesně vědět, co dostáváte. Žádné překvapení.

Odpověď: Dobrá úvaha – identifikace vláken je při práci s více-vláknovými kabely zásadní! Řídíme se standardem barevného kódování TIA-598, který používá specifickou sekvenci 12 barev (modrá, oranžová, zelená, hnědá, břidlicová, bílá, červená, černá, žlutá, fialová, růžová, aqua) plus pruhování pro vlákna 13-24. V 16-žilovém kabelu jsou vlákna 1-12 plné barvy a vlákna 13-16 používají první čtyři barvy s pruhem nebo trasovacím prvkem. Každé vlákno je také očíslováno na vylamovacích nohách. Tip pro profesionály: když dokumentujete svou instalaci, vyfoťte oba konce s viditelnou sekvencí barev – ušetří vám to hodiny řešení problémů. Pokud potřebujete vlastní barevné schéma nebo specifické označení pro vaši organizaci, můžeme vám vyhovět také.

Odpověď: Samotné SC konektory mají relativně větší půdorys ve srovnání s LC, ale samotné vlákno je poměrně flexibilní. U našich vícevláknových kabelů OM3- je minimální poloměr ohybu při zatížení 10násobek vnějšího průměru kabelu a v nezatíženém stavu přibližně 5násobek. U typického 16-žilového distribučního kabelu to po instalaci vychází zhruba na 50-60 mm (asi 2 palce). Jednotlivé vylamovací nohy na koncích SC se mohou ohýbat těsněji – až do poloměru cca 30 mm. Tady je ale věc: vždy ponechte určitou vůli v přechodových bodech, spíše než vynucování úzkých ohybů. Pevné ohyby zvyšují útlum a mohou časem způsobit makro-ohybové ztráty. Pro aplikace s opravdu omezeným prostorem zvažte naši možnost vlákna necitlivého na ohyb – zvládá ohyby o poloměru 7,5 mm bez výrazného nárůstu ztrát.
