Co je to optický konektor?
Optický konektor je zařízení, které umožňuje odpojitelná (pohyblivá) spojení mezi optickými vlákny. Přesně spojuje dvě koncová čela optických vláken, aby se maximalizovala vazba výstupu optické energie z vysílacího vlákna do přijímacího vlákna a minimalizoval se dopad na systém způsobený jeho zásahem do optického spoje. To je základní požadavek na konektor z optických vláken. Konektory z optických vláken do určité míry ovlivňují spolehlivost a výkon optických přenosových systémů.

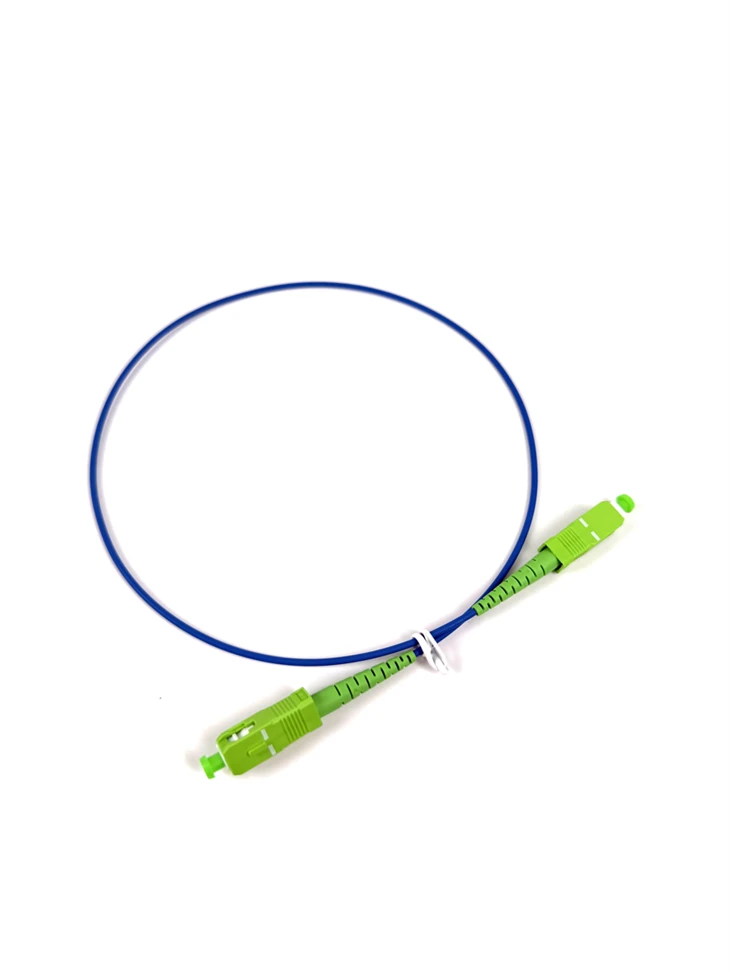

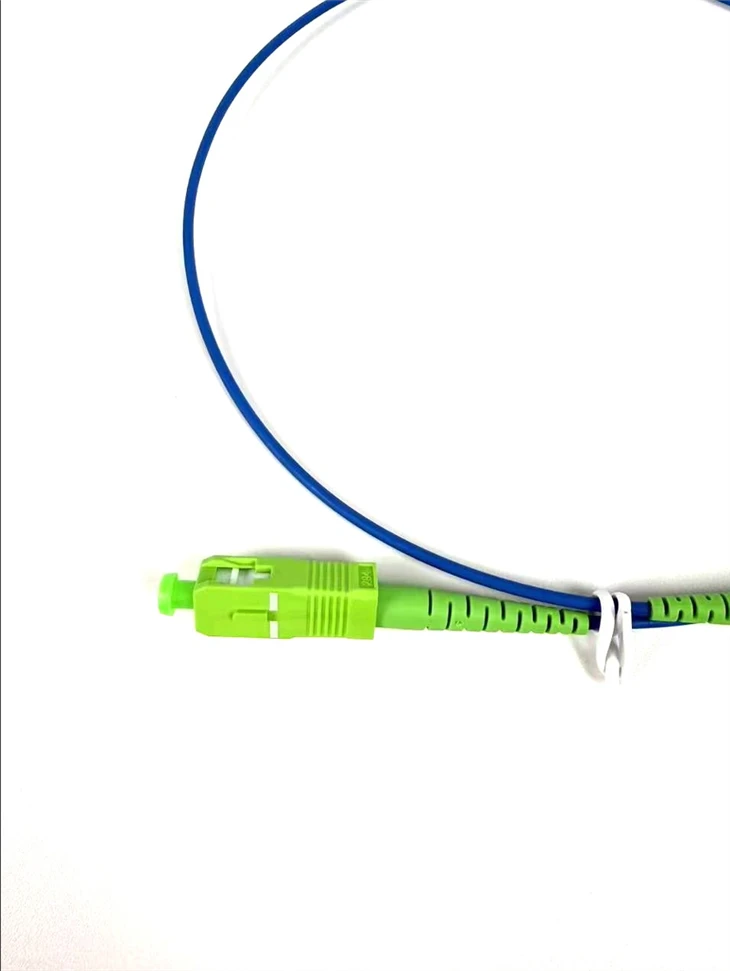

Optický konektor typu SCje konektor z optických vláken vyvinutý společností NTT Corporation v Japonsku. Jeho plášť je obdélníkový a konstrukční rozměry použitých čepů a objímek spojky jsou naprosto stejné jako u typu FC. Koncové plochy čepů jsou často leštěny pomocíMetody broušení PC nebo APC; Způsob upevnění využívá zásuvný-typ kolíkové západky, který nevyžaduje otáčení. Tento typ konektoru je levný, snadno se zapojuje a odpojuje, s malými výkyvy ve vložném útlumu, vysokou pevností v tlaku a vysokou hustotou instalace.
Rozhraní ST a SC jsou dva typy konektorů z optických vláken. Pro připojení 10Base-F jsou konektory obvykle typu ST, zatímco pro připojení 100Base-FX jsou konektory většinou typu SC. Jádro ST konektoru je odkryté, zatímco jádro SC konektoru je uvnitř spoje.
Strukturální charakteristiky a ukazatele výkonu různých aktivních konektorů jednovidových optických vláken
| Strukturální charakteristiky a ukazatele výkonu různých aktivních konektorů jednovidových optických vláken | ||||||
| Typ | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Struktura a vlastnosti | tvar koncového obličeje | Konvexní kulový povrch | sklon 8 stupňů | Konvexní kulový povrch | sklon 8 stupňů | Konvexní kulový povrch |
| způsob připojení | vlákno | vlákno | Axiální vkládání a vyjímání | Axiální vkládání a vyjímání | snap | |
| tvar konektoru | kolo | kolo | obdélník | obdélník | kolo | |
| Výkonnostní ukazatele | průměrná inerční ztráta | Menší nebo rovno 0,2 | Menší nebo rovno 0,2 | Menší nebo rovno 0,3 | Menší nebo rovno 0,3 | Menší nebo rovno 0,2 |
| maximální vložný útlum | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| opakovatelnost | Menší nebo rovno ±0,1 | Menší nebo rovno ±0,1 | Menší nebo rovno ±0,1 | Menší nebo rovno ±0,1 | Menší nebo rovno ±0,1 | |
| zaměnitelnost | Menší nebo rovno ±0,1 | Menší nebo rovno ±0,1 | Menší nebo rovno ±0,1 | Menší nebo rovno ±0,1 | Menší nebo rovno ±0,1 | |
| návratová ztráta | Větší nebo rovno 40 | Větší nebo rovno 60 | Větší nebo rovno 40 | Větší nebo rovno 60 | Větší nebo rovno 40 | |
| doba vkládání a vyjímání | Větší nebo rovno 1000 | Větší nebo rovno 1000 | Větší nebo rovno 1000 | Větší nebo rovno 1000 | Větší nebo rovno 1000 | |
| teplotní rozsah pro použití | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Aplikace
Kabeláž propojovacích panelů s vysokou-hustotou
Ultra krátká délka 0,5-metru- minimalizuje prověšení kabelu v prostředí s vysokou hustotou, čímž snižuje přetížení uvnitř skříní zařízení a záplatovacích oblastí.
Připojení svorkovnice FTTH
Ideální pro připojení zařízení ONT k vláknovým rozetám a zásuvkám ve vnitřních instalacích FTTH s omezeným prostorem{0}}.
ODF Internal Short{0}}Patching
Běžně se používá uvnitř optických distribučních rámů pro uspořádaná,-nepřehledná spojení mezi sousedními moduly, rozbočovači a adaptéry.
Kompaktní telekomunikační skříně
Vhodné pro malé propojovací krabice, nástěnné-rozvaděče a kompaktní skříně, kde by delší kabely vytvořily zbytečný objem.
Odkazy na zkušební stolici a laboratorní vybavení
Poskytuje možnost krátké, konzistentní propojky pro optická testovací nastavení a připojení referenčních zařízení.
FAQ
Otázka: Jakou zpětnou ztrátu poskytuje tento propojovací kabel SC/APC?
A: Větší nebo rovna 60 dB ztrátový návrat, jak je uvedeno v tabulce výkonu produktu.
Otázka: Jaká je vložná ztráta?
Otázka: Co znamená 8stupňová úhlová koncová plocha?
Odpověď: Konektory SC/APC mají 8stupňový úhlový lesk, který směřuje odražené světlo pryč od jádra vlákna, čímž se snižuje zpětný odraz.
Otázka: Na kolik párovacích cyklů je konektor dimenzován?
Odpověď: Větší nebo rovno 1000 cyklů vložení a vyjmutí při zachování stabilního optického výkonu.
Otázka: Proč zvolit 0,5-metrový ultrakrátký propojovací kabel?
Odpověď: Ultra-krátké propojovací kabely snižují změť kabelů, zjednodušují správu v oblastech s vysokou-hustotou a minimalizují přebytečné kabely v kompaktních prostorách.
Otázka: Jaký je rozsah provozních teplot?
A: -40 stupňů až +80 stupňů .
Otázka: Jaké možnosti pláště a průměru jsou k dispozici?
A: Bundy: PVC, LSZH, OFNP. Průměry: 3,0 mm, 2,0 mm, 0,9 mm.
