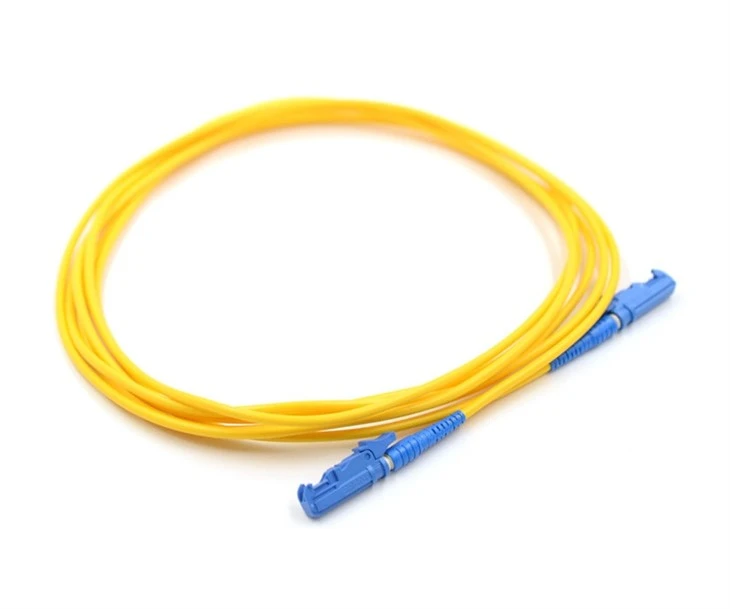

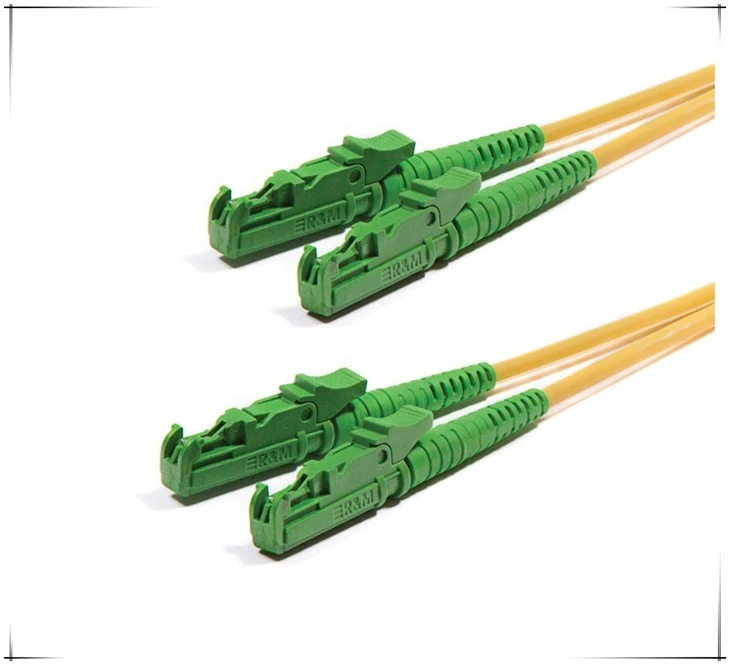

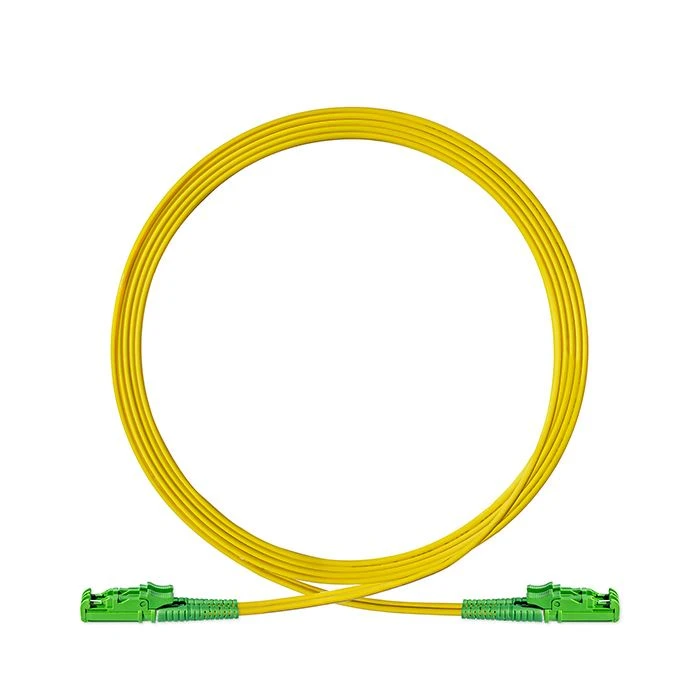

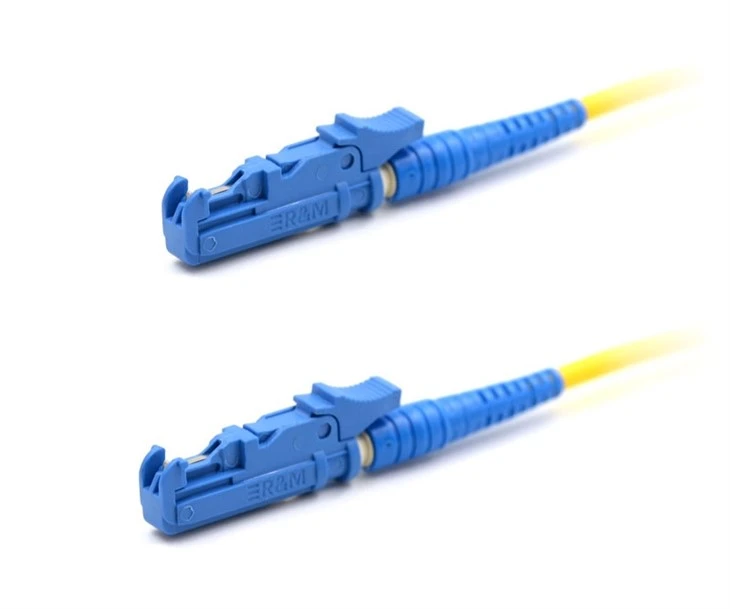

Optická vlákna E2000propojovací kabelyje krátký optický kabel s konektory na obou koncích. Tento kabel se používá k propojení dvou síťových gadgetů nebo částí, jako je router a přepínač nebo patch panel a transceiver. Propojovací kabely se dodávají v různých délkách a typech vláken, jako je jednovidové nebo vícevidové vlákno, a konektory mohou být různého druhu, včetně SC, ST, LC a MTP/MPO. Pomocí těchto kabelů je možné vytvořit a odstranit spojení mezi síťovými komponentami rychle a bez potřeby složité kabeláže.

Nízká ztráta při vložení a návratu:Propojovací kabely z optických vláken mají nízkou ztrátu vložení a zpětného vedení, což znamená, že jsou vysoce účinné při přenosu dat na dlouhé vzdálenosti s minimálním šumem a útlumem signálu.

Velká šířka pásma:Propojovací kabely z optických vláken mají schopnosti s velkou šířkou pásma, díky čemuž jsou ideální pro aplikace vysokorychlostního přenosu dat, které vyžadují velkou kapacitu pro přenos dat.

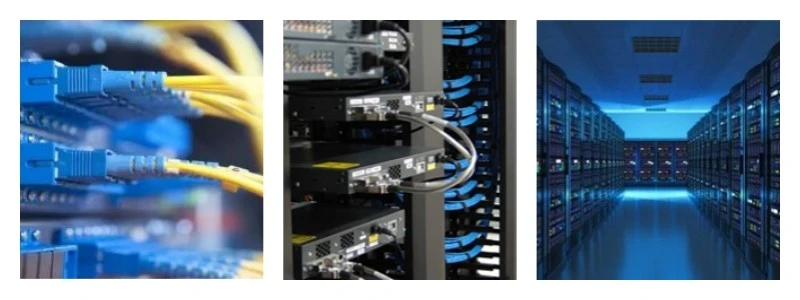

Široká škála aplikací:Propojovací kabely z optických vláken se používají v široké řadě aplikací, jako jsou datová centra, telekomunikace, lékařské vybavení, vojenství a letectví a průmyslová automatizace.

Flexibilita:Propojovací kabely z optických vláken jsou vysoce flexibilní, což znamená, že je lze snadno nainstalovat do stísněných prostor, kam by se tradiční měděné kabely nevešly.

Trvanlivost:Propojovací kabely z optických vláken jsou vysoce odolné a mohou fungovat v drsných prostředích, včetně vysokých teplot, vlhkosti a vystavení chemikáliím.

Lehká instalace:Konektory na propojovacích kabelech z optických vláken jsou plug-and-play, což znamená, že je lze snadno připojit k dalším zařízením bez potřeby jakýchkoli speciálních nástrojů nebo zařízení.

Nákladově efektivní:Propojovací kabely z optických vláken jsou nákladově efektivní a nabízejí nižší celkové náklady na vlastnictví ve srovnání s měděnými kabely, zejména na dlouhé vzdálenosti.


CATV, testovací zařízení metra;
Telekomunikační sítě;
Místní sítě (LAN);
Rozlehlé sítě (WAN);
Instalace prostor;
Sítě pro zpracování dat;
Video a vojenské aktivní ukončení zařízení.

Pět testů pro zajištění kvality propojovacího kabelu

Kvalita vláknových propojovacích kabelů ovlivňuje celý optický spoj. Každý propojovací kabel z optických vláken musí být před opuštěním továrny přísně testován. Jaké testy tedy provede výrobce propojovacích kabelů, aby zajistil vysokou kvalitu propojovacích kabelů?

Aby byla zajištěna kvalita optických propojovacích kabelů, je před opuštěním továrny obecně prováděno následujících pět typů kontrolních testů.

Detekce ztráty/ztráty při vložení vláknového propojovacího kabelu

Ztráta vložení a zpětná ztráta jsou klíčové parametry, které ovlivňují optické propojovací kabely. Standard TIA jasně stanoví, že maximální vložný útlum optického propojovacího kabelu je 0,75dB (to je přijatelná maximální hodnota).

U většiny optických propojovacích kabelů na trhu je normální rozsah vložného útlumu mezi {{0}},3dB a 0,5dB a rozsah některých nízkých vložných ztrát je mezi {{6 }},15dB a 0,2dB. Hodnoty ztráty odrazem jsou vyjádřeny v dB a jsou obvykle záporné, takže vyšší hodnoty jsou lepší a typické specifikace se pohybují od -15 do -60 dB.

Podle průmyslových standardů by zpětná ztráta leštěných optických konektorů Ultra PC měla být větší než 50 dB a zpětná ztráta zkoseného lesku je obvykle větší než 60 dB. Typ PC by měl být větší než 40 dB. Pro vícevidové vlákno jsou typické hodnoty RL mezi 20 a 40 dB.

Indikátory obecných propojek na úrovni nosné jsou, že vložný útlum je menší než 0.3dB a zpětný útlum je větší než 45dB.

Kontrola čela vláknového propojovacího kabelu

Čištění koncové plochy konektoru optického vlákna přímo ovlivňuje jeho výkon. Například škrábance, důlky, praskliny, znečištění prachem atd. na koncové ploše optického vlákna způsobí ztrátu signálu spojení, což má za následek špatné vložení a ztrátu zpětného vedení.

Kontrola 3D interferometrem z optických propojovacích kabelů

Testování 3D interferometrem je hlavně pro testování geometrie koncové plochy vlákna a parametry zahrnují poloměr zakřivení, odsazení vrcholu, výšku vlákna a tak dále. Koncová strana propojovacího kabelu z vláken musí být vybroušena do sférického povrchu, ale produkty vyrobené skutečným výrobním procesem nemohou být dokonalé.

Jaké jsou vhodné hodnoty pro poloměr zakřivení, odsazení vrcholu a výšku vlákna?

Proto je v technické normě specifikován tvar čelní plochy, který zahrnuje poloměr zakřivení ROC, odsazení vrcholu a výšku vlákna.

Podle technických norem organizace IEC je referenční hodnota poloměru zakřivení ROC taková, že konektor typu PC je 10~25 mm a konektor typu APC je 5~15 mm. Vertex offset se vztahuje k offsetu mezi vrcholem zakřiveného povrchu a osou vlákna. Pokud je odsazení vrcholu příliš velké, deformace koncové plochy je dostatečná k tomu, aby způsobila fyzický kontakt mezi vlákny. Technická norma proto vyžaduje vertex offset vláknové propojky menší nebo rovný 50μm.

Výška vlákna se týká výšky koncové plochy vlákna vzhledem ke koncové ploše ochranného kroužku. Koncová plocha vlákna může vyčnívat nad koncovou plochu ochranného kroužku nebo může být zahloubena pod koncovým čelem ochranného kroužku. Rozsah výšky optického vlákna stanovený v technické normě je -250~+250nm.

Test mechanického výkonu vláknového propojovacího kabelu

Například test tahem, test optického propojovacího kabelu při specifikované tažné síle, abyste ověřili útlum vlákna a bezpečnostní faktor protažení vlákna.

Experiment s okolní teplotou vláknitého propojovacího kabelu

Je nutné otestovat výkonnostní indikátory konektorů optických vláken za různých podmínek okolní teploty.
