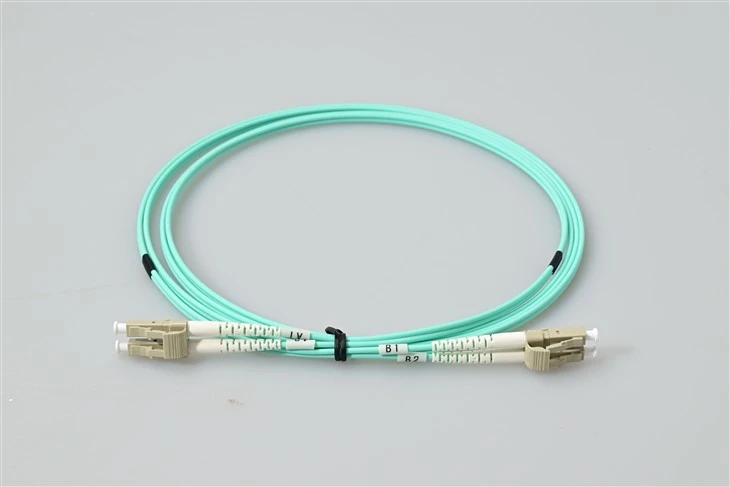

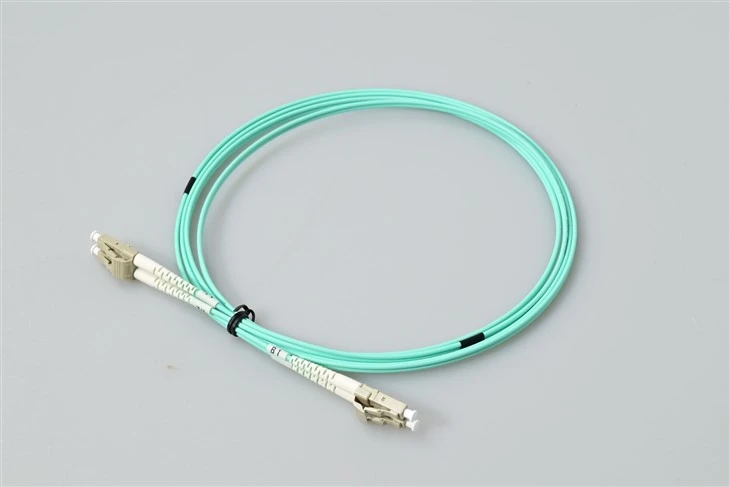

Co je patch kabel LC LC?
Propojovací kabel LC-LCse dvěma LC vláknovými konektory zakončenými na obou koncích je nejběžněji používaným typem optického kabelu v průmyslu. Ve srovnání s jinými běžnými optickými kabely nabízejí LC kabely vysokou hustotu a spolehlivý výkon ve většině aplikací
Naše kabely jsou 100% opticky kontrolovány a testovány na vložný útlum.
Specifikace
| Typ konektoru | LC UPC na LC UPC | Režim vlákna | om{0}/125 μm |
| Třída vlákna | G657A/G652D | Vlnová délka | 1310/1550nm |
| Ztráta vložení | Menší nebo rovno 0,3 dB | Návratová ztráta | Větší nebo rovno 50 dB |
| Min. Poloměr ohybu (vláknové jádro) | 10 mm | Min. Poloměr ohybu (vláknový kabel) | 10/5D (dynamický/statický) |
| Počet vláken | Duplex | Kabelový plášť | LSZH |
| Provozní teplota | -20-70 stupňů | Skladovací teplota | -40-80 stupňů |
Metody klasifikace optických kabelů
Kabel s optickým vláknem je komunikační linka, která využívá optická vlákna splňující požadavky na optický výkon jako přenosové médium k dosažení přenosu optického signálu. Skládá se z komponentů, jako je jádro kabelu, výztužné prvky a plášť, a podle potřeby může také zahrnovat další prvky, jako jsou vodotěsné vrstvy, nárazníkové vrstvy, izolační vrstvy a pancéřové vrstvy.
Metody klasifikace optických kabelů zahrnují zejména následující:
Podle přenosového média: rozděleno na jednorežimové optické kabely a vícevidové optické kabely.
Podle struktury jádra kabelu: je rozdělen na lankový optický kabel, skeletový optický kabel, centrální trubkový optický kabel, páskový optický kabel a plochý optický kabel.
Vyztužené komponenty: rozdělené do-metalických optických kabelů, standardních optických kabelů a zesílených komponentních optických kabelů.
Podle způsobu instalace: rozděleno na potrubní optický kabel, nadzemní optický kabel, přímý-zakopaný optický kabel a podmořský optický kabel.
Podle prostředí použití se dělí na vnitřní optické kabely a venkovní optické kabely.
Aplikace
Vláknové propojky OM3 LC s jádrem 50/125 mikronůjsou navrženy pro krátký{0}}dosah 10gigabitového Ethernetu běžící uvnitř serverových místností. Multimódový duplexní kabel s aqua-plášťem podporuje efektivní modální šířku pásma 2000 MHz·km při 850nm, což umožňuje spolehlivou konektivitu rack-to{7}}rack pro nasazení ve velkém měřítku.
Tento 10Gb-multimode patch kabel LC poskytuje konzistentní propustnost pro sítě Fibre Channel. Síťoví inženýři, kteří si pro infrastrukturu SAN vyberou optické propojovací kabely OM3, těží z dosahu 300-metrů při 10GbE, což snižuje potřebu regenerace signálu ve středně velkých zařízeních.
Zařízení vyžadující vícerežimovou páteřní kabeláž mezi patry spoléhají na ohyb-necitlivé LC-na-kabely LC OM3, aby procházely těsnými elektroinstalačními cestami. Vnější plášť LSZH splňuje protipožární předpisy pro instalace vzduchového potrubí a stoupaček v komerčních budovách.
Prostředí pro produkci videa, která přenášejí nekomprimované 3G-SDI nebo 12G{3}}SDI přes vlákno, těží z nízké vložné ztráty této duplexní propojky LC OM3. Vysílací inženýři často hromadně objednávají-aqua multimode kabely pro propojení mezi směrovači SDI a řídicími jednotkami kamer.
Týmy IT ve zdravotnictví, které nasazují systémy PACS a diagnostická zobrazovací zařízení, volí duplexní vlákno OM3 LC pro jeho odolnost vůči EMI a šířku pásma. Továrně-testovaný optický výkon každého kabelu zajišťuje shodu s přísnými požadavky na dobu provozuschopnosti nemocniční sítě.
FAQ
Q1: Jakou přenosovou vzdálenost podporuje vícerežimový kabel LC-LC OM3 při 10GbE?
Odpověď: Duplexní optický kabel OM{0}/125 podporuje 10gigabitový Ethernet až do vzdálenosti 300 metrů. Pro delší běhy ve stejné budově zvažte upgrade naAlternativy OM4 nebo singlemode vlákna.
Q2: Mohu použít tento aqua multimode patch kabel s 40GbE QSFP+ transceivery?
A: Ano. Při spárování s moduly 40GBASE-SR4 QSFP+ podporuje vláknová propojka OM3 LC paralelní přenos až na 100 metrů. Zajistěte si jisticí kabel popřPostroj MTP-k-LCodpovídá konfiguraci polarity.
Q3: Je plášť LSZH na tomto kabelu vhodný pro přetlakové prostory?
A: Plášť kabelu LSZH (Low Smoke Zero Halogen) snižuje emise toxických výparů během spalování. Pro vzduchotechnické -přetlakové instalace, které se řídí přísnými protipožárními předpisy, potvrďte, že místní předpisy přijímají -multimodové patch kabely OM3 s hodnocením LSZH.
Otázka 4: Jak chrání moji síť minimální poloměr ohybu 10 mm?
Odpověď: Jádro vlákna G657A1 necitlivé na ohyb- toleruje těsnější směrování bez degradace signálu. Instalační pracovníci pracující s propojovacími panely LC s vysokou{4}}hustotou v uzavřených serverových stojanech spoléhají na tuto flexibilitu, aby zachovali integritu propojení.
Q5: Jaká je typická specifikace vložného útlumu pro tento duplexní kabel LC OM3?
Odpověď: Každý konec konektoru je testován na vložný útlum menší nebo rovný 0,3 dB. Nižší ztráty se promítají do většího rozpočtu na optický výkon, který je kritický při kaskádování více patch bodů ve strukturovaném kabelážním systému.
Q6: Jsou k dispozici vlastní délky pro hromadné objednávky datových center?
A: Ano. Služby OEM propojovacích kabelů z optických vláken zahrnují vlastní délky kabelů, označování a balení. Kontaktujte prodejní tým ohledně velkoobchodních cen vícerežimových kabelů LC-to{3}}LC u objednávek nad 100 kusů.
Q7: Jaký barevný kód identifikuje OM3 multimode vlákno?
Odpověď: Průmyslová konvence používá pro kabely OM3 50/125 aqua (světle modrý-zelený) plášť. Toto barevné kódování pomáhá technikům během instalace odlišit multimode linky od žluté singlemode nebo oranžové OM1/OM2 kabeláže.
Otázka 8: Podporuje tento propojovací kabel aplikace 25GbE?
Odpověď: Vlákno OM3 je dimenzováno na 25 GBASE-SR až do přibližně 70 metrů. Pro plný dosah 100 metrů 25GbE,OM4 multimode duplexní LC kabelynabídnout další modální rozpětí šířky pásma.
