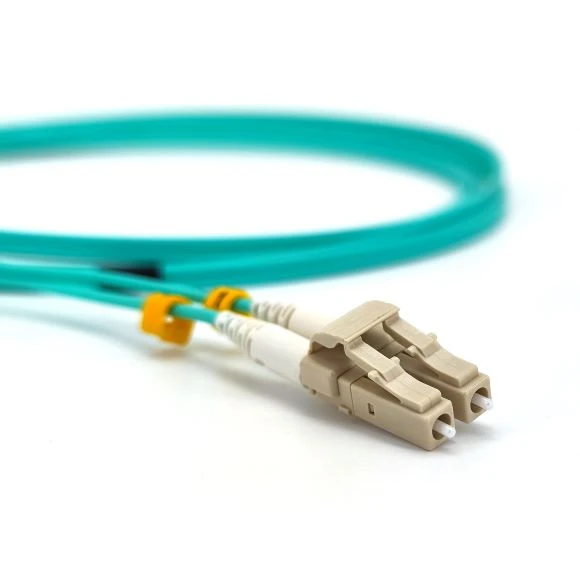

Co je patch kabel LC LC?

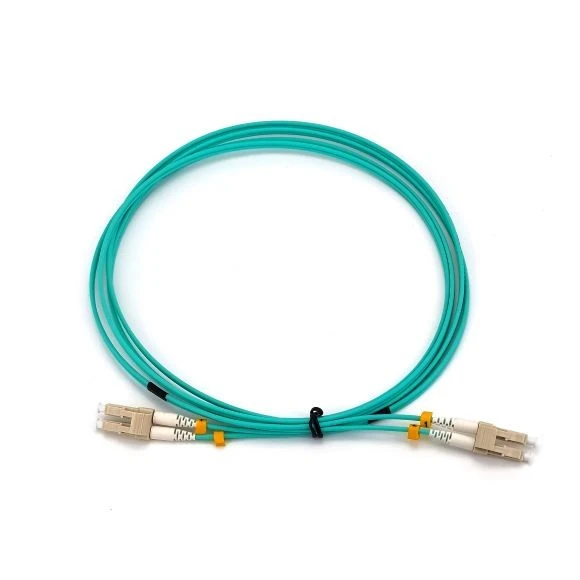

Optický propojovací kabel LC UPC do LC UPC se skládá z propojovacího kabelu z optických vláken, který je dodáván s pláštěm LSZH a je na obou koncích předem zakončen optickými konektory LC UPC. Optický konektor typu UPC LC minimalizuje úroveň vložného útlumu s leštěným povrchem.
Naše kabely jsou 100% opticky kontrolovány a testovány na vložný útlum.
Specifikace
|
Typ konektoru |
LC |
|
Typ leštění |
UPC |
| Typ vlákna | LSZH Duplex |
| Režim vlákna | Multi režim |
|
Ztráta vložení (dB) |
Menší nebo rovno 0.20 |
| Ztráta návratnosti (dB) | UPC Větší nebo rovno 50, APC Větší nebo rovno 65 |
|
Instalační teplota (stupně) |
-20 až 70 |
|
Skladovací teplota (stupně) |
-40 až +85 |
Co je optický kabel OM3?
OM3 vlákno je druh laserově optimalizovaného multimódového vlákna. Tento typ vlákna používá 850nm laserový zdroj světla VCSEL, průměr jádra je 50 μm a vnější plášť je aqua blue. Obvykle se používá v prostředí elektroinstalace datových center a podporuje 10G nebo dokonce Jedná se o vysokorychlostní ethernetový přenos 40/100G.
Typy kabelů z optických vláken
| Typ vlákna | Průměr jádra (µm) | Barva bundy | Vlnová délka | Přeplněná šířka pásma (@850nm) | Efektivní šířka pásma (@850nm) | |
|---|---|---|---|---|---|---|
| Vícerežimový | OM1 | 62.5 | oranžový | 850 nm 1300 nm |
500 MHz | – |
| OM2 | 50 | oranžový | 850 nm 1300 nm |
200 MHz | – | |
| OM3 | 50 | Voda | 850 nm 1300 nm |
1500 MHz | 2000 MHz | |
| OM4 | 50 | Voda | 850 nm 1300 nm |
3500 MHz | 47000 MHz | |
| OM5 | 50 | Limetkově zelená | 850 nm 953 nm 1300 nm |
3500 MHz | 47000 MHz | |
| Singlemode (Jednovidový) | OS1/OS2 | 8.3 nebo 9 | Žlutá | 1310 nm 1550 nm |
– | – |
Rychlosti a délky optických kabelů
| Typ vlákna | Rychlý Ethernet 10/100 | Gigabit GbE 10 | Gigabit 10GbE | 40 Gigabit 40 GbE | 100 Gigabit 100 GbE | 400 Gigabit 400 GbE | 40 Gigabit SWDM4 | 100 gigabit SWDM4 |
|---|---|---|---|---|---|---|---|---|
| OM1 | 2000m | 275m | 33m | – | – | – | – | – |
| OM2 | 2000m | 550m | 82m | – | – | – | – | – |
| OM3 | 2000m | 800m | 300m | 100m | 100m | 70m | 240m | 75m |
| OM4 | 2000m | 1100m | 400m | 150m | 150m | 100m | 350m | 100m |
| OM5 | 2000m | 1100m | 400m | 150m | 150m | 150m | 440m | 150m |
| OS1/OS2 | 40 km | 100 km | 40 km | 40 km | 40 km | 10 km | – | – |
