Specifikace rozbočovače 1x8 Holého vlákna PLC
| Konfigurace | 1×8 | Styl balíčku | Mini trubice (4×40×50 mm) |
|---|---|---|---|
| Typ vlákna | G.657A1 Singlemode | Výstupní vlákno | 900μm holé vlákno (bez konektoru) |
| Provozní vlnová délka | 1260~1650nm (plné pásmo O až L) | Délka vlákna | 1,5 m standardní (přizpůsobitelné) |
| Ztráta vložení | Méně než nebo rovno 10,5 dB (typicky 9,8 dB) | Návratová ztráta | Větší nebo rovno 55 dB |
| Jednotnost | Menší nebo rovno 0,8 dB | Směrovost | Větší nebo rovno 55 dB |
| PDL (ztráta závislá na polarizaci) | Menší nebo rovno 0,2 dB | TDL (teplota závislá ztráta) | Menší nebo rovno 0,5 dB |
| WDL (ztráta závislá na vlnové délce) | Menší nebo rovno 0,3 dB | Provozní teplota | -40 stupňů až +85 stupňů |
| Skladovací teplota | -40 stupňů až +85 stupňů | Kompatibilita konektoru | Libovolné (SC/LC/FC/ST přes Field Splicing) |
Proč zvolit rozbočovač PLC s holým vláknem bez předem-ukončených konektorů?

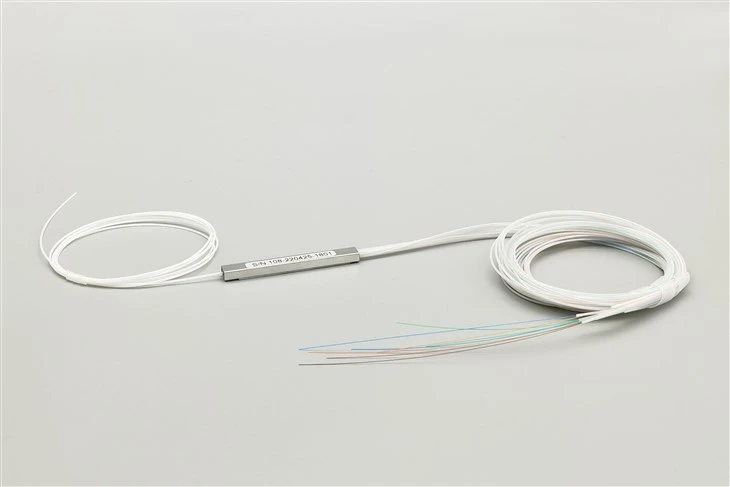

Tento1x8 PLC splitterdodává se s holými 900μm optickými výstupy namísto konektorů-nainstalovaných ve výrobě, což dává síťovým instalátorům a systémovým integrátorům úplnou kontrolu nad konečným ukončením. Když požadavky projektu vyžadují ne-standardní typy konektorů, smíšené konfigurace konektorů nebo přesné vlastní délky kabelů, rozdělovač holých vláken eliminuje omezení předem-ukončených jednotek.
Flexibilita ukončení pole pro komplexní projekty FTTH
Pasivní optická síťnasazení zřídka dodržuje standard jednoho konektoru. Jeden distribuční bod může vyžadovat výstupy SC/APC pro kompatibilitu s PON, zatímco jiný potřebuje LC/UPC pro propojovací panely s vysokou-hustotou. Rozbočovač 1x8 pro holé vlákno umožňuje technikům sloučit nebo mechanicky ukončit přesný typ konektoru potřebný na každém výstupním portu-SC, LC, FC nebo ST v UPC nebo APC Polish-, aniž by museli objednávat více SKU rozbočovače.
Snížený inventář pro prostředí s více{0}}konektory
Dodavatelé spravující různé projekty vláknové infrastruktury často skladují více variant rozbočovačů, aby pokryli různé požadavky na konektory. Holé rozdělovače vláken konsolidují inventář: jedna jednotka 1x8 může obsluhovat SC/APC FTTH dropy, propojení LC/UPC datových center nebo FC/APC CATV odbočky v závislosti na tom, jak je na místě ukončena. Tento přístup snižuje složitost nákupu a minimalizuje nevyužité zásoby.
Nákladově-efektivní pro-velkoobjemové nasazení
Při nasazení stovek rozbočovacích uzlů se rozdíl v nákladech mezi holými optickými a předem{0}}konektorovými jednotkami výrazně nahromadí. Organizace s-vlastní schopností fúzního spojování mohou snížit-jednotkové náklady zakoupením neukončených rozbočovačů a prováděním instalace konektorů pomocí stávajícího vybavení a spotřebního materiálu.
Technické vlastnosti tohoto 1x8 Mini Tube Splitteru
G.657A1 Bend-Necitlivé vlákno pro omezené instalace
Používají se vstupní a výstupní vláknaJednovidové vlákno třídy G.657A1, který toleruje poloměry ohybu až 10 mm bez výrazné degradace signálu. To je důležité ve stísněných spojovacích podnosech, malých distribučních rozbočovačích vláken a nástěnných-skříních, kde je těsné vedení kabelů nevyhnutelné. Standardní vlákno G.652D by za stejných podmínek zavedlo makro-ohybové ztráty.
Kompaktní balení mini trubice se hodí pro standardní spojky
S rozměry pouhých 4 × 40 × 50 mm se tento mini rozbočovač trubek snadno integruje do terminálů pro distribuci vláken, venkovních skříní spojů a jednotek optických sítí. Malé rozměry ponechává prostor pro správu vláken a spojovací zásobníky v prostorově omezených-skříních, takže je vhodný jak pro instalace na zelené louce, tak pro upgrade kapacity stávající infrastruktury.
Široká provozní šířka pásma Podporuje PON a CATV Overlay
Provoz v plném O-pásmu do L-pásma (1260–1650nm) znamená, že tento rozbočovač zvládá současně vlnové délky GPON downstream (1490nm), upstream (1310nm) a RF video overlay (1550nm). Síťoví operátoři, kteří nasazují služby triple{8}}play přes jeden závod na výrobu vláken, mohou používat jeden model rozdělovače napříč všemi distribučními vrstvami bez obav o výkon související s vlnovou délkou-.
Aplikační scénáře pro rozbočovače PLC 1x8 Holé vlákno
Distribuční body FTTH vyžadující smíšené typy konektorů
Projekty Fiber-to{1}}-home, které zahrnují více typů budov nebo dodavatelů vybavení, se často setkávají se smíšenými požadavky na konektory. Bytový dům může používat snížení SC/APC, zatímco sousední komerční nájemce specifikuje LC/UPC. Rozbočovače holých vláken umožňují technikům v terénu ukončit každý výstup podle konkrétního koncového zařízení, čímž se eliminuje změť adaptérů a redukují se spojovací body.
Venkovní uzávěry spojů a rozbočovače vláken
Uzávěry spojů montované na tyči-nebo na podstavci{1}} obvykle obsahují rozdělovače, které napájejí více kapek zákazníků. Když tyto poklesy končí na ONT od různých výrobců s různými styly portů, rozbočovač holých vláken poskytuje flexibilitu pro přizpůsobení každého výstupu jeho cíli, aniž by bylo nutné mít inventář před-ukončených variant.
Optimalizace zásob dodavatelů a integrátorů
Systémoví integrátoři, kteří se ucházejí o projekty s nedefinovanými specifikacemi konektorů, mohou uvést rozbočovače holých vláken a podrobnosti o ukončení dokončit později. Tento přístup zabraňuje chybám při objednávání, zkracuje dodací lhůtu pro konkrétní-jednotky konektoru a umožňuje, aby stejný inventář uspokojil více požadavků zákazníků.
CATV RF překryvné sítě s-nestandardními konektory
Operátoři kabelové televize rozšiřující sítě HFC s překryvnými vlákny mohou používat konektory FC/APC na koncových zařízeních, zatímco nasazují SC/APC na místech odboček. Rozbočovače holých vláken pokrývají oba standardy konektorů z jedné skupiny rozbočovačů, což zjednodušuje zadávání zakázek v rámci velkých geografických oblastí služeb.
Laboratorní a testovací prostředí vyžadující častou rekonfiguraci
Výzkumné a vývojové laboratoře a zkušební stolice pro vlákna často potřebují mezi experimenty překonfigurovat typy konektorů. Rozbočovače holých vláken umožňují technikům spojovat dočasné konektory, testovat různé způsoby zakončení nebo integrovat s vlastními testovacími přípravky, aniž by se trvale zavázali k jednomu standardu konektoru.
Možnosti objednání pro 1x8 rozbočovače PLC s holými vlákny
Evolux Fiber dodává rozbočovače PLC s holou vláknou v několika konfiguracích, aby vyhovovaly specifickým požadavkům projektu:
- Dělící poměry:K dispozici jsou konfigurace 1×2, 1×4, 1×8, 1×16, 1×32, 1×64 a 2×N
- Průměr vlákna:250 μm holé vlákno, 900 μm těsná vyrovnávací paměť, 2,0 mm nebo 3,0 mm opláštěné
- Délka vlákna:Standardní 1,5m; zakázkové délky od 0,5 m do 3,0 m na vyžádání
- Možnosti balíčku:Minituba, ocelová trubka, box ABS, kazeta LGX nebo držák{0}}pro montáž do racku
- Vstupní vlákno:Lze dodat se vstupním konektorem nebo bez něj (SC/LC/FC)
Pro projekty vyžadující před-ukončené výstupy se podívejte na náš 1x8 SC/UPC Pre-konektorizovaný PLC splitter pro nasazení plug-and{5}}play.
FAQ
Otázka: Co znamená „bez konektoru“ nebo „WOC“ pro PLC rozbočovače?
Odpověď: „Bez konektoru“ znamená, že výstupní vlákna jsou ponechána neukončená-holé konce vláken 900 μm nebo 250 μm namísto konektorů nainstalovaných ve výrobě-. To umožňuje technikůmfúzní spojnebo mechanicky ukončit jakýkoli typ konektoru (SC, LC, FC, ST) v lesku UPC nebo APC během instalace na místě.
Otázka: Jaké vybavení potřebuji k ukončení rozdělovače holých vláken?
Odpověď: Svařované spojování vyžaduje svařovací spojku, sekáčku vláken, spojovací objímky a pigtaily s požadovaným typem konektoru. Mechanické spojování využívá před-vyleštěné mechanické spojky a sekáčku. Organizace bez spojovacího zařízení by měly místo toho zvážit naše předem{3}}konektorové rozbočovače.
Otázka: Mohu kombinovat různé typy konektorů na stejném rozbočovači holých vláken 1x8?
A: Ano. Každé z osmi výstupních vláken může být nezávisle ukončeno různými typy konektorů. Například čtyři porty s SC/APC pro připojení FTTH a čtyři porty s LC/UPC pro připojení propojovacího panelu-vše ze stejné rozbočovací jednotky.
Otázka: Jevkládací ztrátavyšší po ukončení pole ve srovnání s továrním konektorem?
Odpověď: Správně provedené fúzní spoje přidávají přibližně 0,02–0,05 dB na bod spoje, což je zanedbatelné. Mechanické spoje obvykle přidávají 0,1–0,3 dB. Tovární před{6}}konektorové rozbočovače mohou mít mírně nižší celkovou ztrátu, ale rozdíl je zřídka významný pro typické rozpočty PON propojení.
Otázka: Jakou délku vlákna bych si měl objednat pro aplikace zakončení v terénu?
Odpověď: Objednejte si dostatečnou délku, abyste dosáhli od místa montáže rozbočovače k vašemu spojovacímu zásobníku nebo propojovacímu panelu, plus 30–50 cm navíc pro odizolování, štípání a pokusy o spojování. Standardní délka 1,5 m funguje pro většinu aplikací-namontovaných na skříni; požadovat delší vlákna pro větší rozvodné skříně.
Otázka: Používá holé vlákno nějaký speciální povlak, který ovlivňuje spojování?
Odpověď: Ne. 900μm těsné nárazníkové vlákno používá standardní akrylátový povlak kompatibilní se všemi běžnými odizolovacími a štěpícími nástroji. Není vyžadována žádná speciální příprava nad rámec běžných postupů fúzního spoje.
Otázka: Mohu si objednat vstupní stranu s konektorem a výstupy holé?
A: Ano. Můžeme dodat rozbočovače s před-konektorovým vstupem (SC/APC, SC/UPC, LC nebo FC), přičemž všechny výstupy ponecháme volné pro ukončení pole. Při objednávce uveďte požadavek na vstupní konektor.
Otázka: Jaký je minimální poloměr ohybu výstupních vláken během instalace?
Odpověď: Vlákno G.657A1 podporuje při trvalém zatížení poloměr ohybu 10 mm. Během instalace dodržujte poloměr alespoň 15 mm, abyste zajistili dlouhodobou-spolehlivost. Zabraňte zauzlování vlákna při vedení přes spojovací plechy.
