Fiber Patch Cord MTP MPO MM OM3

A: Skvělá otázka – to se objevuje pořád! MPO (Multi{0}}fiber Push On) je obecný průmyslový standard pro více-vláknové konektory, zatímco MTP® je vysoce-výkonná značka vyráběná společností US Conec. Představte si to takto: všechny konektory MTP jsou kompatibilní s MPO-, ale ne všechny konektory MPO mají vylepšené funkce MTP. Verze MTP nabízí užší tolerance, odnímatelné kryty pro snadnější opětovné ukončení a celkově lepší optický výkon. Jsou plně zaměnitelné a budou k sobě pasovat, ale když je zkombinujete, celkový výkon propojení bude omezen-kvalitním konektorem. Pro aplikace-kritických datových center doporučujeme pro dosažení nejlepších výsledků MTP.

A: Polarita je o zajištění toho, že se váš vysílač (Tx) připojuje k přijímači (Rx) na druhém konci – spletete se a máte nulový signál. Zde je stručný přehled: Typ A je „přímý-průchozí“ s klíčem-na jednom konci nahoru a klíčem-dolů na druhém. Typ B je „obrácený“ s klávesou na obou koncích-nahoře, překlápěním pozic vlákna 1-na-12 a 12-na-1. Typ C je "páry převrácené", kde si sousední páry vymění pozice. U většiny nasazení paralelní optiky 40G/100G v datových centrech se nejčastěji používá typ B, protože vám umožňuje používat stejné standardní duplexní propojovací kabely A-to-B na obou koncích – jednodušší správa zásob. Pokud si nejste jisti, pošlete nám své schéma sítě a my vám pomůžeme zjistit správnou konfiguraci polarity.

Odpověď: S multimódovým vláknem OM3 s optikou 40GBASE-SR4 nebo 100GBASE-SR4 se díváte maximálně na 100 metrů. U 10GBASE-SR může OM3 dosáhnout až 300 metrů. Nyní, pokud potřebujete trochu větší dosah – řekněme 150 metrů pro 40G/100G – byste chtěli přejít na vlákno OM4, které má větší šířku pásma (4700 MHz·km oproti 2000 MHz·km pro OM3). Většina aplikací datových center se pohodlně vejde do dosahu OM3, protože vzdálenosti mezi stojany-k-rozvaděči jsou obvykle výrazně pod 100 metrů. Sečteno a podtrženo: pro projekty-citlivé na náklady s kratším provozem je OM3 dokonale schopný a šetří vám peníze.

A: To je kritické – změňte pohlaví a buď poškodíte konektory, nebo nebudete mít vůbec žádné spojení. Zástrčkové MTP konektory mají zarovnávací kolíky; samičí konektory mají vodicí otvory, do kterých jsou tyto kolíky vkládány. Zde je zlaté pravidlo: muž se vždy páří se ženou, nikdy není stejný-k-stejný. Většina modulů transceiveru (QSFP+, QSFP28) má vestavěné-samčí rozhraní s kolíky, takže váš propojovací kabel musí být samičí. Při propojování dvou zásuvkových kabelů přes panel adaptéru se zarovnání kolíků postará adaptér sám. Naše kabely vyrábíme s přesnými vodícími kolíky, které zajišťují sub{10}}zarovnání vláken – tak dosahujeme těchto nízkých čísel vložných ztrát.

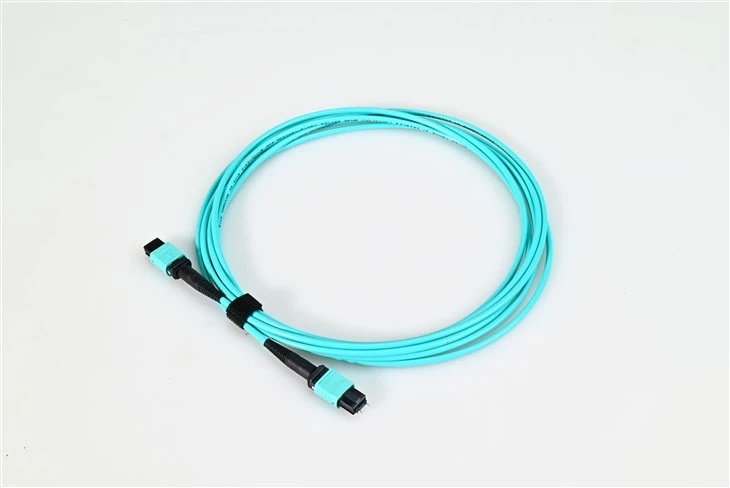

Odpověď: Aqua je TIA-standardní barevný kód 598 pro laserové-optimalizované multimódové vlákno OM3 a OM4 – není jen dekorativní! Když pracujete v hustém datovém centru se stovkami kabelů, tato aqua bunda vám okamžitě řekne, že se jedná o multimódové 50/125mikronové vlákno navržené pro VCSEL transceivery na 850nm. Náhodně si to nespletete se žlutými kabely pro jeden{13}}režim. Někteří výrobci používají Erika Violet (trochu jiný odstín) speciálně pro OM4, aby se odlišili od OM3, i když aqua i fialová jsou přijatelné. Naše konektorové botky jsou také barevně odlišeny podle počtu vláken: šedá pro 8 vláken, černá pro 12 vláken a červená pro 24 vláken – instalace a odstraňování problémů jsou mnohem rychlejší.

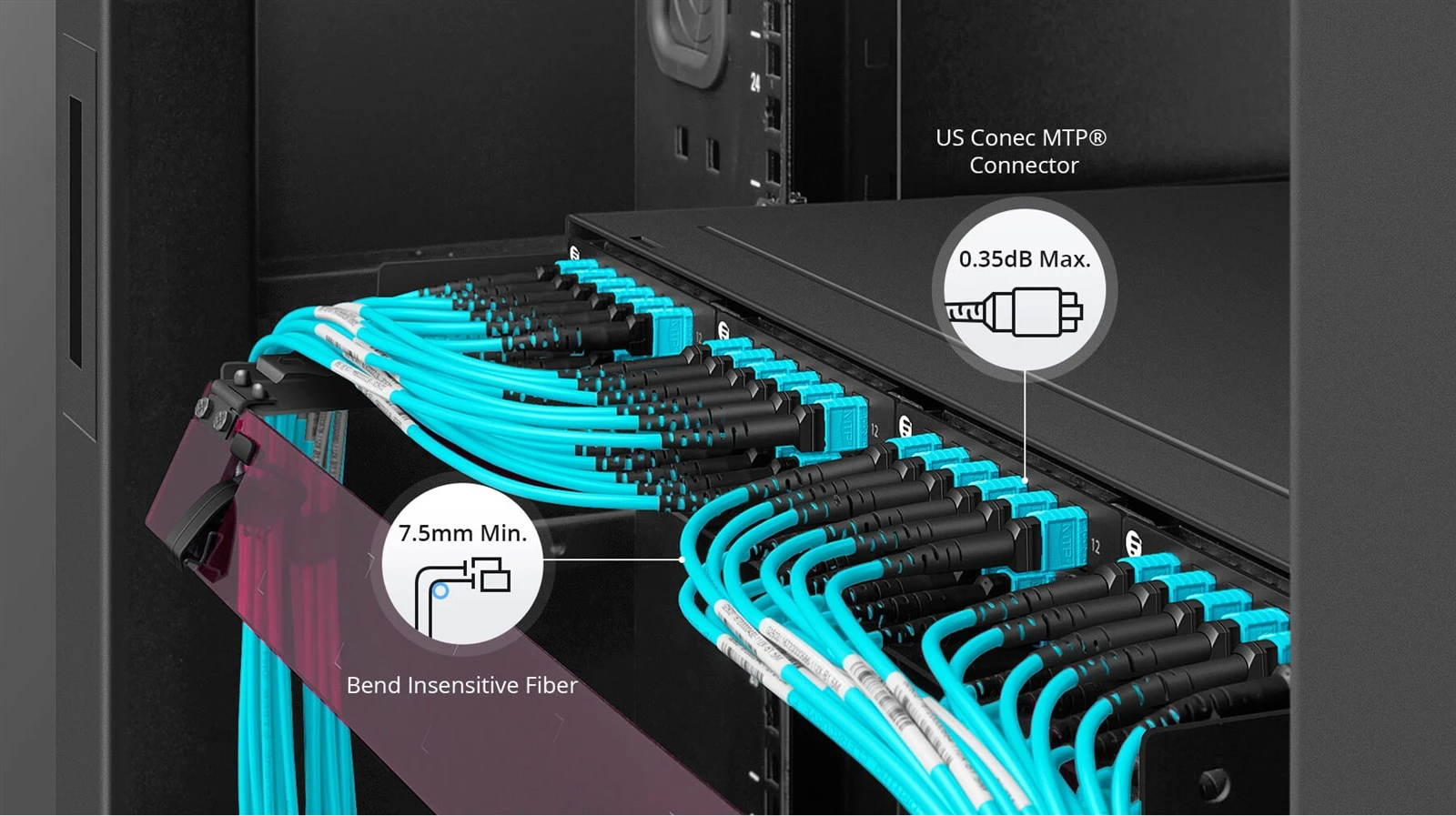

Odpověď: Naše propojovací kabely MTP/MPO OM3 jsou určeny pro maximální vložný útlum menší nebo rovný 0,50 dB se standardními vícevidovými MT dutinkami, ale nabízíme také nízkoztrátové verze, které obvykle dosahují 0,30 dB nebo méně a maximálně 0,50 dB. Pro opravdu náročné aplikace dosahují naše kabely elitní/prémiové třídy typicky kolem 0,15 dB. Každý kabel, který dodáváme, je individuálně testován – používáme 3D interferometrii k ověření geometrie ferule a kvality koncové-plošky. Zpětná ztráta je větší nebo rovna 20 dB pro multimode. Na těchto specifikacích záleží, když počítáte rozpočet na připojení pro připojení 40G nebo 100G; každá desetina dB se počítá přes více bodů patche. Ke každé šarži poskytujeme zkušební protokoly, pokud potřebujete dokumentaci pro vaše záznamy.

A: Vůbec ne přehnané – ve skutečnosti je to chytrá investice. Vlákno OM3 s konektory MTP/MPO podporuje 10GBASE-SR až do vzdálenosti 300 metrů bez problémů. Krása spočívá v tom, že budujete infrastrukturu, která je připravena pro 40G a 100G, když potřebujete upgradovat – bez nutnosti přepojování. Mnoho našich zákazníků dnes nasazuje hlavní kabely OM3 MTP pro 10G a později jednoduše vymění transceivery, aby přeskočili na vyšší rychlosti. 12-vláknový MTP konektor perfektně funguje s 10G SFP+ prostřednictvím vylamovacích kazet (MTP až 6×LC duplex), což vám poskytuje výhody hustoty více{18}}vláknové kabeláže i při nižších rychlostech. Vše je o zajištění vaší investice do budoucna.

Odpověď: Máte pravdu, že čištění MTP vyžaduje specifické nástroje – nemůžete použít pouze standardní čistič LC click. Doporučujeme čističe -specifických kotoučů{2}}typu MTP nebo čističe kazet určené pro více-vláknové objímky. Čisticí pohyb by měl projít všemi 12 (nebo 24) koncovými plochami vláken- v jediném průchodu. Před každým spojením vyčistěte oba konektory – i jediná prachová částice na jednom vláknu může způsobit ztrátu 1 dB+ a zničit váš rozpočet na propojení. Ponechejte tyto krytky proti prachu vždy, když konektor není zapojený. Pro kontrolu budete potřebovat mikroskop s hrotem adaptéru MTP. Ke každému kabelu přikládáme protiprachové krytky a věřte mi, používejte je. Několik sekund strávených čištěním ušetří hodiny pozdějšího řešení problémů.
