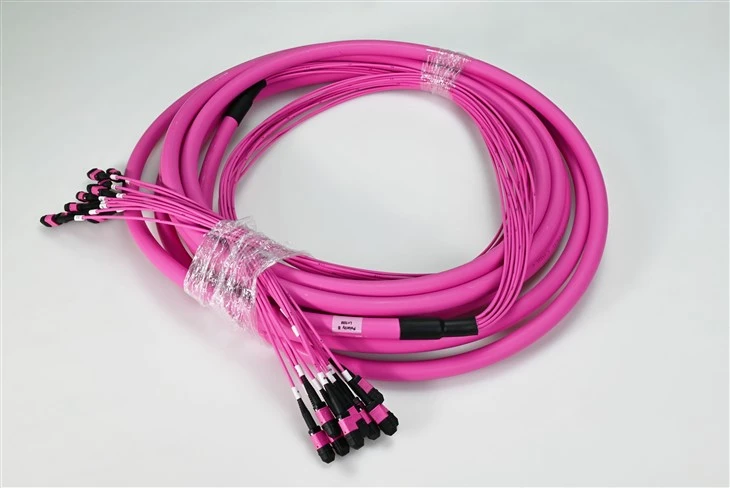

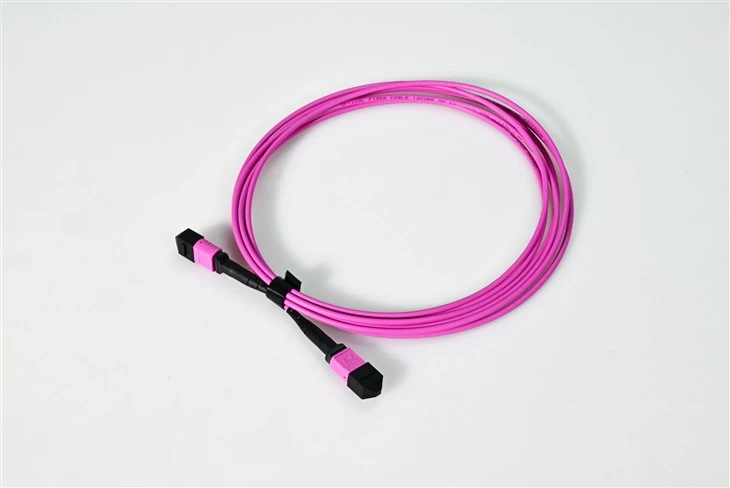

Patch Cord MTP MPO Fiber Patch Cord 12 Core OM4

A: Skvělá otázka – to je asi nejčastější věc, na kterou se nás zákazníci ptají! Klíčovým rozdílem je šířka pásma a vzdálenost. OM4 má modální šířku pásma 4700 MHz·km ve srovnání s OM3 2000 MHz·km – to je více než dvojnásobek. Co to v praxi znamená? Pro aplikace 40G SR4 vás OM4 dostane 150 metrů oproti OM3 100 metrům. Pro 10G se díváte na 400-550 metrů s OM4 ve srovnání s 300 metry s OM3. OM4 má také nižší útlum (méně než nebo rovný 3,0 dB/km vs. menší nebo rovný 3,5 dB/km u OM3), což znamená stabilnější signály při delším provozu. Pokud budujete 40G/100G infrastrukturu nebo potřebujete větší vzdálenost, OM4 je rozhodně tou správnou cestou. Cenový rozdíl je v dnešní době minimální, proto pro nové instalace téměř vždy doporučujeme OM4.

Odpověď: Ano, OM4 je plně zpětně kompatibilní s OM3 – oba mají stejné rozměry jádra/plášťů 50/125µm a pracují se stejnými VCSEL transceivery při 850nm. Ve své síti je můžete naprosto kombinovat. Ale tady je háček: když připojíte OM4 k OM3, celkový výkon propojení bude omezený segmentem OM3. Představte si to jako řetěz – je jen tak silný jako nejslabší článek. Takže pokud máte 100-metrový běh s 50 m OM4 a 50 m OM3, získáte na tomto spoji výkon OM3. Pro misi-kritické běhy 40G/100G doporučujeme zůstat u OM4{24}}od konce k závěru, abyste maximalizovali své schopnosti na vzdálenost.

A: Máš bystrý zrak! Purpurová neboli „Erika Violet“ barva pro OM4 byla představena speciálně proto, aby pomohla technikům na první pohled rozlišit OM4 od OM3. Oba byly původně vodní, což způsobilo zmatek v terénu – představte si, že se snažíte zjistit, který kabel je který, když se díváte na hustý patch panel! Norma TIA{10}}598 nyní doporučuje pro OM4 s konektory MTP/MPO fialovou/purpurovou. To znamená, že někteří výrobci stále používají aqua pro OM4, takže na trhu můžete vidět obě barvy. Dodržujeme fialový standard, abychom vám usnadnili správu kabelů. Konektorové botky jsou také barevně odlišeny: černá pro 12-vláknová, šedá pro 8-vláknová a červená pro 24-vláknová.

Odpověď: Záleží na vašich požadavcích na rychlost – dovolte mi to pro vás rozebrat. S 10GBASE-SR můžete ujet až 400-550 metrů s vysoce-kvalitním OM4. Pro 40GBASE-SR4 (který používá 4 vlákna v každém směru) je max. 150 metrů. U 100GBASE-SR4 se díváte na 100 metrů. S vylepšenými variantami SR4, jako je 40GBASE-eSR4, můžete tlačit na 400 metrů a 100GBASE-eSR4 vás dostane na 300 metrů. Tato čísla předpokládají, že používáte správné transceivery VCSEL na 850nm. 12vláknová konfigurace v tomto kabelu je ideální pro 40G QSFP+ (používá 8 aktivních vláken) a funguje skvěle jako součást 100G infrastruktury. Při výpočtu skutečného rozpočtu na propojení nezapomeňte vzít v úvahu ztráty konektoru.

Odpověď: 12-jádrový MTP/MPO je ve skutečnosti nejuniverzálnější a nejrozšířenější konfigurace v datových centrech. Zde je důvod: zatímco 40G QSFP+ SR4 technicky používá pouze 8 vláken (4 Tx + 4 Rx), konektor MTP-12 je průmyslovým standardním formátem. Když používáte 8vláknové aplikace s 12vláknovým kabelem, vlákna 1-4 přenášejí rukojeť, 9-12 rukojeť přijímá a 5-8 jsou nepoužité – tak funguje pinout. Krása 12jádrového procesoru spočívá v tom, že se perfektně rozkládá na 6 duplexních LC připojení, což je neuvěřitelně výhodné pro kazetové moduly a patch panely. Pro potřeby vyšší hustoty, jako je 100G SR10, byste použili 24-vláknové (dva 12vláknové svazky). Vyrábíme všechny konfigurace – sdělte nám své specifické požadavky.

A: To je důležité, aby to bylo správně! Zástrčkové MTP konektory mají dva zarovnávací kolíky; zásuvkové konektory mají odpovídající vodicí otvory. Pravidlo je jednoduché: muž se vždy páří se ženou, nikdy není stejný-k-stejný. Zde je praktická aplikace: většina transceiverů (QSFP+, QSFP28) má vestavěná mužská rozhraní-, takže váš propojovací kabel musí být samičí, aby se mohl připojit přímo k transceiveru. Když vedete hlavní kabely mezi dvěma propojovacími panely, obvykle používáte kabely typu zásuvka-k{9}}zásuvce a adaptéry v panelech poskytují zástrčky pro zarovnání. Vyrábíme obě konfigurace – při objednávce stačí uvést, co potřebujete. Pokud si nejste jisti, naše kabely -do{13}}samice s polaritou typu B pokrývají většinu standardních aplikací datových center.

Odpověď: Pro naše 12-žilové kabely OM4 MTP/MPO nabízíme dvě třídy. Specifikace naší nízkoztrátové multimode verze jsou typické<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

Odpověď: Ano, čištění MTP/MPO vyžaduje specifické nástroje – nepokoušejte se použít standardní čistič LC click! S 12 vláknovými koncovými-čely zabalenými do jedné objímky potřebujete čistič navržený pro formát objímky MT. Doporučujeme čističe MTP typu kazetového-nebo kotoučového{4}}typu, které zametají přes všechny konce vláken-v jediném průchodu. Před každým pářením očistěte – nemohu to dostatečně zdůraznit. Jediná prachová částice na jednom z těchto 12 vláken může způsobit značnou ztrátu vložení a potenciálně ovlivnit celé vaše spojení 40G/100G. Když nejsou připojeny kabely, vždy mějte nasazené protiprachové krytky. Pro kontrolu budete potřebovat vláknový mikroskop se špičkou adaptéru MTP ke kontrole všech 12 koncových-čel. Věřte mi, že investice do správného čisticího zařízení se vyplatí tím, že se vyhnete bolestem hlavy při odstraňování problémů.
