Představení produktu

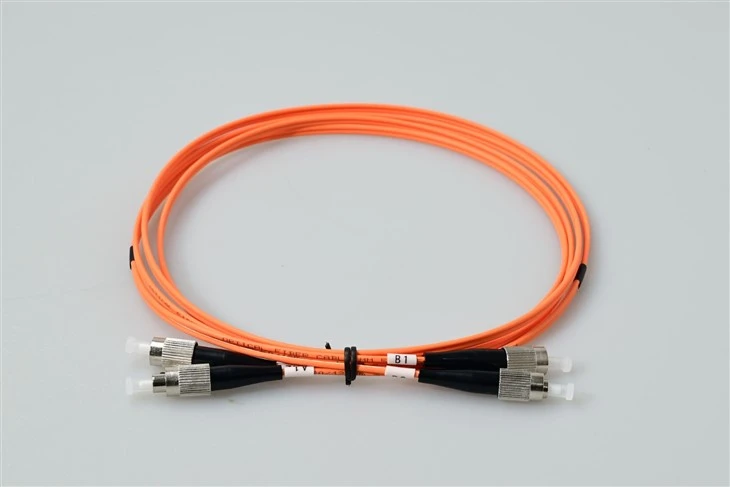

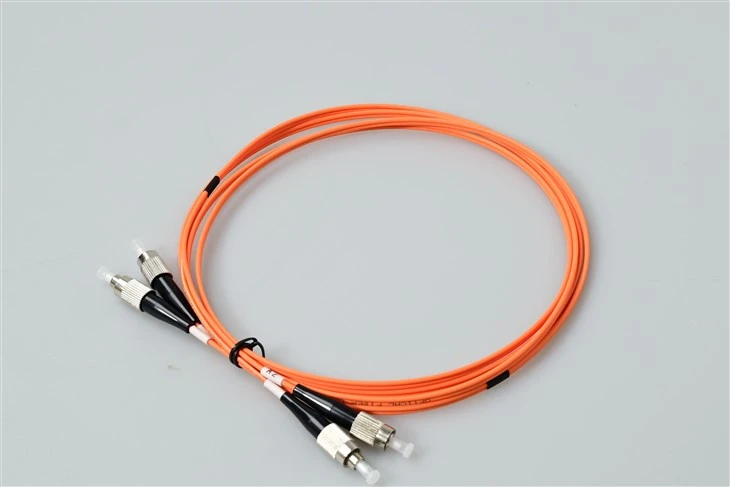

FC Patch kabel z optických vláken se používá k připojení jednoho zařízení k druhému pro směrování signálu.
FC znamená pevné připojení. Je upevněna pomocí pouzdra se závitem.FC konektoryjsou obvykle konstruovány s kovovým pouzdrem a na obou koncích kabelu jsou-poniklované. některé z nejběžnějších konfigurací kabelů zahrnují FC-FC, FC-SC, FC-LC, FC-ST, SC-SC a SC-ST
Specifikace
|
Typ konektoru |
LC/MU/SC/FC/ST/Ostatní |
|
Typ leštění |
UPC/APC 8 stupňů /APC 9 stupňů |
|
Ztráta vložení (dB) |
Menší nebo rovno 0,20 |
|
Náhodné ztráty při páření (dB) |
Max. 0.12dB průměr, Max 0,25 dB pro 97 % vzorků |
|
Ztráta návratnosti (dB) |
UPC Větší nebo rovno 50, APC Větší nebo rovno 65 |
|
Vlnová délka (nm) |
1310/1550 |
|
Instalační teplota (stupně) |
-20 až 70 |
|
Skladovací teplota (stupně) |
-40 až +85 |
Funkce
Vysokorychlostní-přenos:Jsou navrženy tak, aby přenášely signály vysokou rychlostí, takže jsou ideální pro datová centra a další aplikace s vysokou-šířkou pásma.
Nízký útlum:nízký útlum, zajišťující minimální ztráty signálu při přenosu.
Trvanlivost:Vyrobeno z odolných materiálů, které odolají drsným podmínkám prostředí a manipulaci.
Zaměnitelnost:K dispozici v různých typech konektorů, které zajišťují zaměnitelnost s různým vybavením.
Flexibilita:Lze je tvarovat do různých tvarů, díky čemuž jsou flexibilní a snadno se s nimi manipuluje.
Odolnost proti elektromagnetickému rušení:Odolné vůči elektromagnetickému rušení, zajišťující kvalitu a stabilitu signálu.
lehký:snadná manipulace a instalace.
Nízká spotřeba energie:Vyžadují méně energie než tradiční měděné kabely, což snižuje spotřebu energie a náklady.
Široký teplotní rozsah:Provoz v širokém teplotním rozsahu bez ovlivnění kvality signálu.
Aplikace
Telekomunikační centrály
Závitový šroubový{0}}mechanismus konektorů FC poskytuje bezpečné připojení v telekomunikačních centrálách, kde jsou kabely často přístupné. Kovové pouzdro odolává opakovaným cyklům spojování bez poškození.
Průmyslová a vysoce{0}}vibrační prostředí
Propojovací kabely FC/UPC se šroubovacím{0} zámkem jsou preferovány v automatizaci továren, železniční signalizaci a instalacích venkovních skříní, kde je kritická odolnost proti vibracím. Závitová spojka zabraňuje náhodnému rozpojení.
Testovací a měřicí laboratoře
Přesná testovací zařízení běžně používají rozhraní FC kvůli jejich opakovatelným-ztrátovým připojením. Tento duplexní kabel podporuje obousměrnou analýzu signálu proOTDR testování, kalibrace měřiče optického výkonu a certifikace sítě.
Zařízení hlavní stanice CATV
Provoz koncové stanice kabelové televize závisí na FC duplexní připojení pro distribuci signálu. Poniklované-kovové pouzdro zajišťuje-dlouhodobou stabilitu v místnostech s hustou kabeláží.
Vojenské a letecké komunikační systémy
FC konektory splňují přísné požadavky na bezpečná optická spojení v obranných komunikačních sítích. Šroubový-mechanismus zámku vyhovuje prostředím vyžadujícím vysokou spolehlivost při nárazech a vibracích.
Často kladené otázky
Q1: Čím se konektory FC liší od konektorů LC nebo SC?
Odpověď: Konektory FC používají spojovací mechanismus se závitem-, zatímco konektory LC a SC používají západku zatlačením-. Konstrukce šroubového-zámku poskytuje vynikající odolnost vůči vibracím a náhodnému odpojení, díky čemuž je FC ideální pro průmyslové a telekomunikační aplikace v centrálních kancelářích.
Otázka 2: Proč má tento propojovací kabel FC kovové pouzdro?
Odpověď: Poniklované-kovové pouzdro poskytuje zvýšenou odolnost pro vysoko-cyklové spojování, lepší stínění proti EMI a vylepšenou mechanickou ochranu ve srovnání s plastovými pouzdry. Tato konstrukce je standardní pro FC konektory používané v profesionálních-instalacích.
Otázka 3: Jaká je typická ztráta vložení tohoto duplexního kabelu FC/UPC?
Odpověď: Tento kabel je testovánvložný útlum Menší nebo roven 0,20 dBna jeden pár sdružených konektorů, což zajišťuje minimální útlum signálu pro přenos na velkou -vzdálenost a velkou{1}}šířku pásma.
Q4: Je FC/UPC kompatibilní se zařízením FC/APC?
A: Ne.UPC (Ultra Physical Contact) a APC (Angled Physical Contact)konektory mají různé geometrie objímky. Kombinace UPC a APC bude mít za následek vysoké ztráty a potenciální poškození. Vždy kombinujte typy leštěnek.
Q5: Co znamená průměr kabelu 2,0 mm?
Odpověď: 2,0 mm se vztahuje k průměru vnějšího pláště. Jedná se o standardní velikost vnitřního kabelu, která vyvažuje flexibilitu pro vedení s dostatečnou ochranou jádra vlákna.
Otázka 6: Lze tento duplexní kabel použít pro obousměrný jednovláknový-přenos?
Odpověď: Jedná se o duplexní kabel se dvěma samostatnými vlákny-jedním pro vysílání a jedním pro příjem ve standardních plně-duplexních systémech. Pro jedno-vláknové obousměrné (BiDi) aplikace, asimplexní kabels WDM transceivery.
Q7: Jaká prostředí jsou vhodná pro tento duplexní propojovací kabel FC?
Odpověď: Rozsah provozních teplot je -20 stupňů až +70 stupňů. Je určen pro vnitřní použití v telekomunikačních místnostech, datových centrech, testovacích laboratořích a skříních vybavení. Pro venkovní nebo drsná prostředí může být zapotřebí další ochrana.
