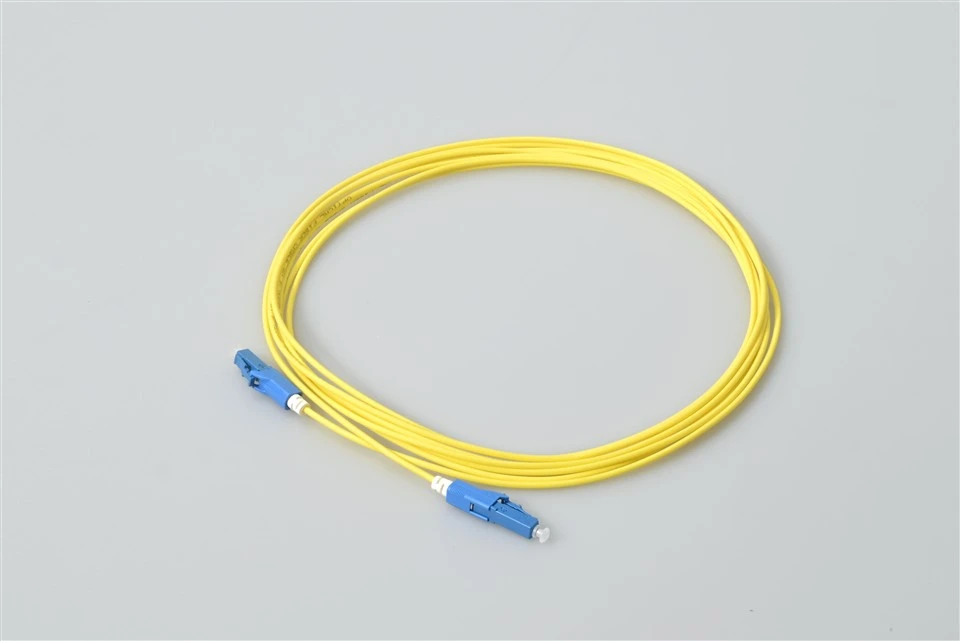

co je patch kabel LC LC?
LC-LC optický propojovací kabel je malý kompaktní propojovací kabel, který je velmi populární v mnoha aplikacích. Tato síťová řešení zahrnují telekomunikační sítě, sítě LAN, sítě pro zpracování dat, koncovky zařízení a rozvody v areálu. Propojovací kabely LC-LC jsou navrženy tak, aby poskytovaly řešení rychlého Ethernetu v gigabitových aplikacích a ATM aplikacích s menší spotřebou místa.
Specifikace
| Parametr | Jednotka | FC, SC, LC/ Pancéřovaný propojovací kabel z vláken | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Ztráta vložení (typická) | dB | Menší nebo rovno 0,3 | Menší nebo rovno 0,2 | Menší nebo rovno 0,3 | Menší nebo rovno 0,2 | Menší nebo rovno 0,3 | Menší nebo rovno 0,2 | Menší nebo rovno 0,2 | Menší nebo rovno 0,3 | Menší nebo rovno 0,2 | Menší nebo rovno 0,2 | Menší nebo rovno 0,3 | Menší nebo rovno 0,3 |
| Návratová ztráta | dB | Větší nebo rovno 45 | Větší nebo rovno 50 | Větší nebo rovno 60 | Větší nebo rovno 30 | Větší nebo rovno 45 | Větší nebo rovno 50 | Větší nebo rovno 30 | Větší nebo rovno 45 | Větší nebo rovno 50 | Větší nebo rovno 35 | Větší nebo rovno 55 | Větší nebo rovno 75 |
| Provozní vlnová délka | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Vyměnitelnost | dB | Menší nebo rovno 0,2 | Menší nebo rovno 0,2 | Menší nebo rovno 0,2 | Menší nebo rovno 0,2 | ||||||||
| Vibrace | dB | Menší nebo rovno 0,2 | Menší nebo rovno 0,2 | Menší nebo rovno 0,2 | Menší nebo rovno 0,2 | ||||||||
| Provozní teplota | stupeň | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Skladovací teplota | stupeň | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Průměr kabelu | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Vlastnosti

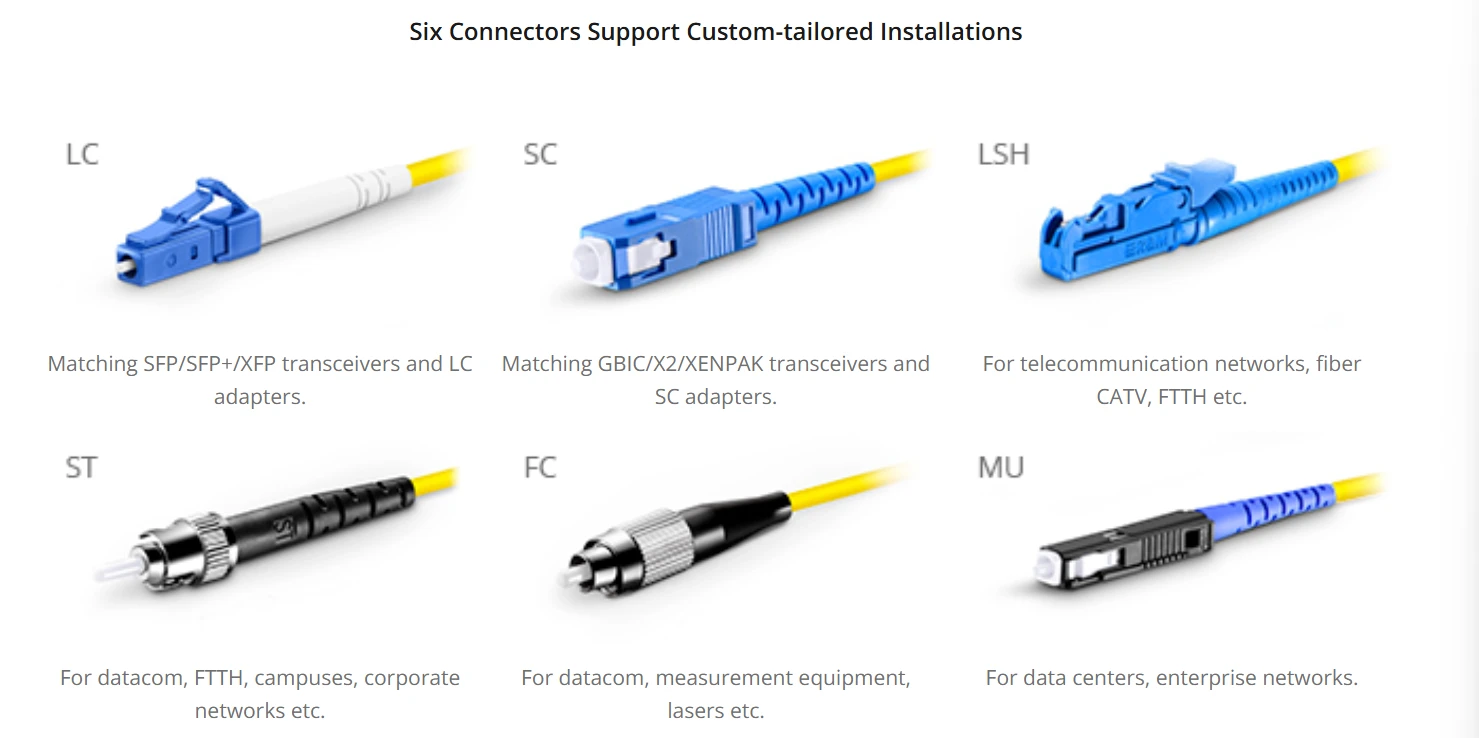

1. Šest konektorů podporuje vlastní-instalace na míru

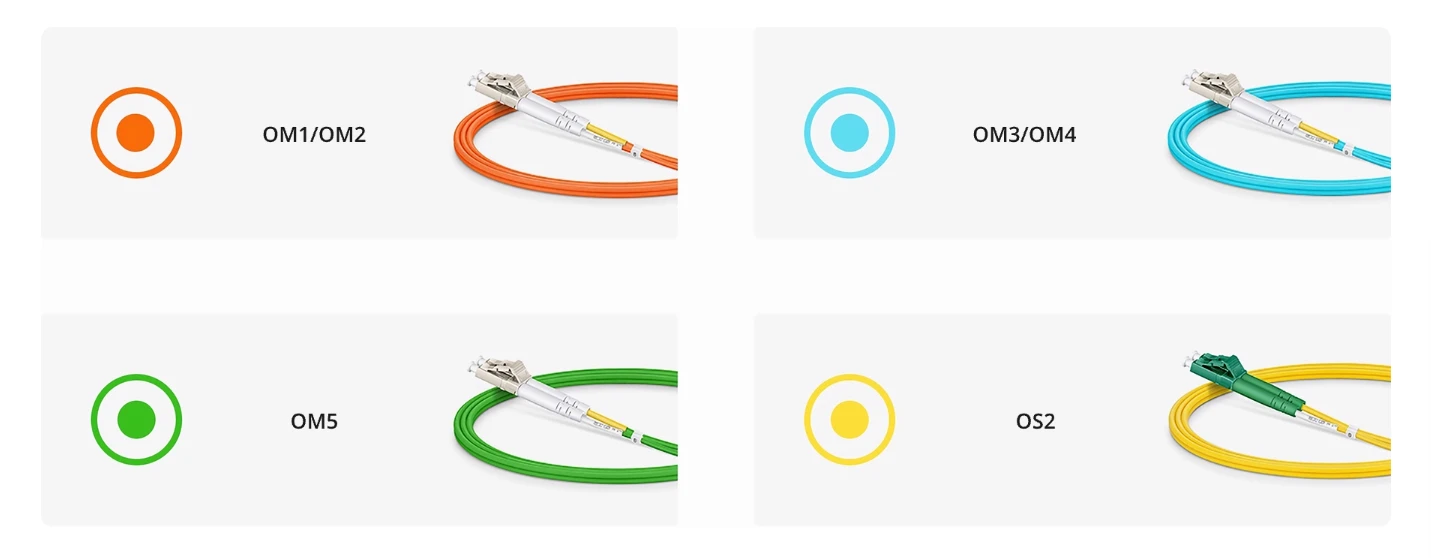

2.Color-kódovaný plášť kabelu pro snadnou identifikaci
3.OEM ODM LC APC / UPC optické vlákno s 0,9 mm LSZH Yellow Jacket Specifikace:
Aplikace
Datová centra - Prostředí SFP/SFP+
- 10G server NIC to ToR přepínače
- Připojení FC úložiště
- Uplinky z tkaniny hřbetní-listy
- Mimo-mimo-sítě pro správu pásma
Telecom - centrála a FTTx
- OLT uplink porty
- Křížová{0}}spojení ODF
- Vstupní/výstupní zakončení splitteru
- DWDM mux/demux rozhraní
Enterprise - strukturovaná kabeláž
- Záplatování MDA (Main Distribution Area).
- Horizontální rozvod k podlahovým vypínačům
- Páteř mezi IDF
- Vláknová páteř bezpečnostní kamery
FAQ
Otázka: Proč zvolit simplexní kabely před duplexními LC kabely?
Odpověď: Simplex vám poskytuje flexibilitu směrování, které se duplex nemůže vyrovnat. Vlákna TX a RX můžete vést různými cestami, nahrazovat jednotlivá vlákna bez rušení párů a dosáhnout vyšší efektivní hustoty portů v přeplněných panelech. Pro zařízení založená na SFP-, kde jsou TX a RX stejně oddělené porty, je simplex často praktičtější volbou.
Otázka: Jaký je rozdíl mezi LC UPC simplex a LC APC simplex?
A: Dvě věci: úhel leštění a ztráta odrazu.
LC UPC má plochou/zakřivenou koncovou plochu a vratnou ztrátu větší nebo rovnou 50 dB. Pouzdro konektoru je modré. Použijte jej pro digitální signály - Ethernet, Fibre Channel, obecná data.
LC APC má 8° úhlovou koncovou plochu a větší nebo rovnou 60 dB zpětné ztrátě. Pouzdro konektoru je zelené. Použijte jej pro analogové signály - CATV, RF over fiber, PON video overlay.
Nikdy nepřipojujte UPC k APC -, nesoulad úhlu způsobuje velké ztráty a poškozuje oba konektory.
Otázka: Mohu si objednat LC UPC simplex s různými úhly botky?
A: Ano. Nabízíme:
-Přímé spouštění (standardní) - obecné použití
-45° úhlová botka – snižuje namáhání kabelu v úzkých vertikálních vedeních
-Zavedení pod úhlem 90 stupňů – horizontální výstup z propojovacích panelů
-Krátké spouštění - maximální hustota na panelech s vysokým-počet portů-
Minimální objednávka pro ne-standardní boty: 50 ks
Otázka: Poskytujete jednotlivé zkušební zprávy pro simplexní kabely?
A: Ano. Dvě možnosti:
Zpráva o šarži (zdarma): Testování vzorků z vaší výrobní šarže, zahrnuje IL/RL/vizuální kontrolu.
Individuální zpráva (k dispozici na vyžádání): Každý kabel dostane svůj vlastní certifikát se sériovým číslem, aktuálně naměřeným IL a RL a stavem vyhovuje/nevyhovuje. Doporučeno pro testovací laboratoře a instalace kritické-kvalita.
Otázka: Jaký je minimální poloměr ohybu pro 2,0 mm simplexní kabel?
A: 15 mm bez napětí, 30 mm při zatížení tahem. Pro těsnější instalace nabízíme vlákno -necitlivé na ohyb (BIF) s minimálním poloměrem ohybu 7,5 mm - bez omezení výkonu ani při agresivním vedení kabelů.
