V anFBT splitter vs PLC splittersrovnání, žádná technologie není automaticky lepší pro každou optickou síť. FBT je obvykle první možností, jak vyhodnotit, když projekt potřebuje nízký počet portů, definované okno vlnové délky nebo nerovnoměrné rozdělení, například 10/90. PLC je obecně silnější volbou pro rovnoměrné dělení s vysokou-hustotou, pokrytí širokými vlnovými délkami a konzistentní výstupní výkon v sítích FTTH a PON.
Rozhodnutí by nemělo být založeno pouze na názvu technologie nebo jednotkové ceně. Počet portů, schéma rozdělení, maximální útlum vložení, jednotnost, provozní vlnové délky, typ pouzdra, ztráta konektoru a kompletní optický rozpočet – to vše ovlivňuje to, zda je rozdělovač vhodný.
Čtenáři, kteří potřebují širší úvod, si to mohou nejprve prohlédnoutprůvodce typy optických rozdělovačů a principy fungování. Níže uvedené části se zaměřují konkrétně na to, jak se liší návrhy FBT a PLC a jak tyto rozdíly přeměnit na obhajitelný výběr.
FBT nebo PLC: Průvodce rychlým výběrem
| Požadavek projektu | Technologie k vyhodnocení jako první | Důvod |
|---|---|---|
| Nerovnoměrné rozdělení, například 5/95, 10/90 nebo 20/80 | FBT | FBT spojky jsou běžně navrženy pro asymetrickou distribuci optického výkonu. |
| Jednoduché rozdělení 1×2 na definované vlnové délce | FBT nebo PLC | Obojí může fungovat; porovnejte garantovanou ztrátu, šířku pásma, balíček a celkové náklady na instalaci. |
| Rovná distribuce 1×8, 1×16, 1×32 nebo 1×64 | PLC | Technologie PLC se dobře hodí pro kompaktní,-početné a stejnoměrné dělení. |
| FTTH síť podporující několik plánů vlnových délek PON | PLC | Širokopásmové produkty PLC jsou běžně specifikovány v širokém provozním rozsahu jednoho-režimu. |
| Monitorovací kohout, který musí ušetřit většinu energie na průchozí cestě | FBT | Asymetrický vazební poměr může vyhradit pouze malé procento pro monitorování. |
| Venkovní skříň nebo uzávěr | Kvalifikovaná hotová montáž | Vhodnost pro venkovní použití závisí na balení, těsnění, ochraně pigtailu a kvalifikaci, nikoli pouze na technologii PLC nebo FBT. |
| Nejnižší počáteční cena komponentu | Srovnání-pro konkrétní projekt | Konektorizace, spojování v terénu, prostor v krytu, požadavky na zkoušky a náhradní práce mohou převážit cenu holých komponent. |
Co dělá optický splitter?
Optický splitter je pasivní součástka, která rozděluje vstupní optický výkon mezi dvě nebo více výstupních vláken. Nezesiluje, neregeneruje ani elektronicky nepřepíná signál. Každý výstup tedy přijímá méně optického výkonu než vstup, i když samotné zařízení nemá žádnou výrobní ztrátu.
Optické rozbočovače se používají v FTTH, GPON, XGS-PON, optických distribučních sítích, monitorovacích spojích a dalších point-to{2}}multipoint systémech. Konfigurace mohou být zapsány jako 1×2, 1×8 nebo 2×16, kde první číslo identifikuje počet vstupů a druhé počet výstupů.
Podmínkyspojkaaštípačkaněkdy se překrývají. Propojovací člen může kombinovat nebo rozdělovat optický výkon, zatímco rozbočovač se běžně používá, když je primárním účelem distribuce na několik výstupů. Podrobnější vysvětlení parametrů sdílených těmito zařízeními naleznete v této příručcespecifikace spojky a rozbočovače z optických vláken.

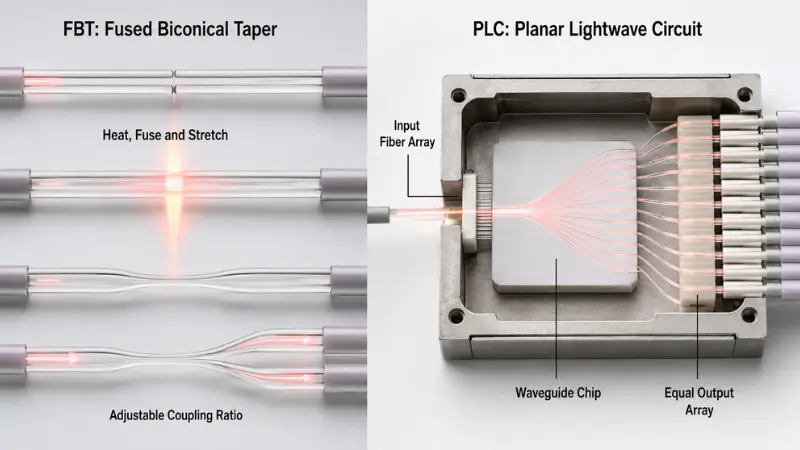

Jak FBT a PLC splittery fungují?
Technologie FBT Splitter
FBT znamenáFused Biconical Taper. Během výroby jsou dvě nebo více optických vláken vyrovnána, zahřívána, tavena a natahována, aby se vytvořila zúžená spojovací oblast. Výrobní proces řídí přenos optického výkonu mezi vlákny.
Protože spojku lze nastavit, jsou zařízení FBT zvláště užitečná pro nestejné poměry. Komerční produkty mohou být navrženy pro 50/50, 40/60, 20/80, 10/90 nebo jiné specifikované rozvody. Například AFL publikuje tavené širokopásmové vazební členy s dostupnými vazebními poměry od 5 % do 50 %. Toto je příklad{13}}rodiny produktů, nikoli univerzální specifikace pro každé zařízení FBT.Oficiální informace o širokopásmovém vazebním členu AFLposkytuje odpovídající rozsah a podrobnosti o kvalifikaci.
Kompakt1×2 FBT optický rozbočovačmůže být proto vhodný pro monitorovací odbočku, nízko{0}}početnou větev nebo aplikaci, kde dvě cesty vyžadují různé úrovně výkonu.
Výkon FBT musí být stále vyhodnocen ze skutečného datového listu. Některé produkty jsou optimalizovány pro vybraná okna vlnových délek, přičemž jsou k dispozici také kvalifikované širokopásmové návrhy. Není přesné předpokládat, že každý FBT splitter má stejnou citlivost na vlnovou délku, teplotní rozsah nebo omezení počtu portů.
Technologie PLC Splitter
PLC znamenáPlanární světelný obvod. PLC splitter používá optické vlnovody vytvořené na čipu. Pole vstupních vláken a výstupní pole vláken jsou přesně vyrovnány s čipem, spojeny a chráněny uvnitř konečného obalu.
Tato struktura je vhodná pro rovnoměrnou distribuci energie napříč mnoha výstupy. Zveřejněná rodina splitterů AFL PLC například specifikuje provoz na 1260–1650 nm, dokonce i rozdělení přes uvedenou šířku pásma, nízké PDL a konfigurace od 1×4 do 2×32. Tyto údaje platí pro tuto produktovou řadu a neměly by být považovány za záruky pro každý PLC splitter.Specifikace PLC splitteru AFLtaké uvádí, že jeho uvedené hodnoty ztráty vložení-zahrnují konektory.
Kupující si mohou prohlédnout dostupnéProduktová řada PLC splitterůpři splnění požadavků na počet portů, konektor, pigtail a balíček.

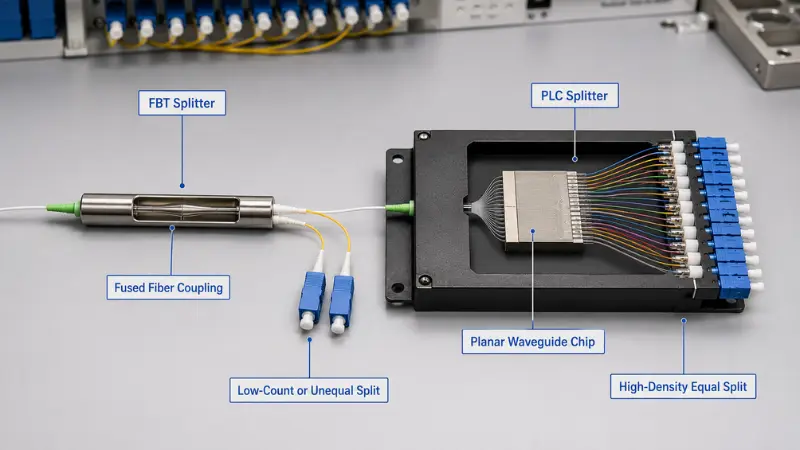

Srovnání FBT Splitter vs PLC Splitter
| Srovnávací faktor | FBT Splitter | PLC Splitter |
|---|---|---|
| Optická struktura | Tavená a zúžená optická vlákna | Vlnovodný obvod se zarovnanými vstupními a výstupními vláknovými poli |
| Typický rozdělený vzor | Rovné nebo nerovné | Nejčastěji rovné |
| Nejsilnější aplikace | Nízký-počet větví a asymetrických kohoutků | Rovnoměrné{0}}rozložení s vysokou hustotou |
| Chování vlnové délky | Silně závisí na zvoleném designu produktu a okně vlnové délky | Širokopásmové produkty jsou běžně dostupné pro sítě s jedním{0}}režimem přístupu |
| Vysoký výkon se počítá | Může vyžadovat několik fúzovaných stupňů, což zvyšuje kumulativní ztráty a složitost montáže | Dobře se hodí pro kompaktní konfigurace s vysokým-počet portů- |
| Jednotnost přístavu | Produkt-specifický a obtížněji ovladatelný napříč mnoha kaskádovými výstupy | Obecně se lépe hodí pro řízení jednotnosti napříč mnoha stejnými výstupy |
| Velikost balení | Nízko{0}}početná zařízení mohou být kompaktní; více stupňů může vyžadovat více místa | Vysoký výkon lze zabalit do kompaktních modulů |
| Teplotní a environmentální výkonnost | Záleží na balíčku a kvalifikaci | Záleží na balíčku a kvalifikaci |
| Nákladová tendence | Může být ekonomický pro jednoduché-početné nebo nestejné návrhy | Často poskytuje lepší hodnotu, protože se zvyšuje stejný počet portů a hustota |
| Běžné použití sítě | Sledování, architektury dotyků a vybrané nízké{0}}početní distribuce | FTTH, GPON, XGS-PON a distribuce ODN s vysokou{1}}hustotou |
Tabulka popisuje návrhové tendence, nikoli smluvní limity. Nízká{1}}kvalitní PLC splitter může fungovat hůře než dobře-kvalifikovaná FBT spojka. Technologický štítek nenahrazuje úplnou specifikaci a zprávu o zkoušce.
Optické parametry, které rozhodují o výkonu
| Parametr | Co to znamená | Jak to porovnat |
|---|---|---|
| Maximální vložný útlum | Nejvyšší povolená ztráta ze vstupu na výstupní port | Použijte garantovanou maximální hodnotu a potvrďte, zda jsou zahrnuty konektory. |
| Jednotnost | Rozdíl ztrát mezi nejlepším a nejhorším výstupním portem | Použijte maximální povolenou odchylku, nikoli pouze průměrný výstupní výkon. |
| PDL | Kolísání ztráty způsobené změnami stavu polarizace | Porovnejte maximální PDL ve specifikovaném rozsahu vlnové délky a teplot. |
| Návratová ztráta | Míra optického odrazu vracejícího se ke zdroji | Vyšší hodnoty návratnosti-ztrát obecně znamenají nižší odraz. |
| Směrovost | Izolace mezi optickými cestami nebo výstupními porty | Zkontrolujte garantovanou minimální hodnotu a příslušné zkušební podmínky. |
| Ztráta-závislá na vlnové délce | Změna vložného útlumu v celém rozsahu provozních vlnových délek | Místo kontroly pouze jedné testovací vlnové délky potvrďte celé provozní pásmo. |
| Ztráta-závislá na teplotě | Změna vložného útlumu při změně teploty součásti | Nezaměňujte uvedený provozní rozsah se zaručenou optickou stabilitou v tomto rozsahu. |
| Ztráta konektoru | Další ztráty způsobené továrně-nainstalovanými konektory a spojením v terénu | Ověřte, zda je specifikace rozbočovače pro holá vlákna, pigtaily nebo kompletní konektorovou sestavu. |
Ztráta vložení si zaslouží zvláštní pozornost. Publikovaná hodnota může popisovat pouze holý rozbočovač, zatímco jiný dodavatel může zahrnovat konektory nainstalované ve výrobě-. Tyto dvě hodnoty nelze přímo porovnávat.
Leštění konektorů také ovlivňuje odraz a kompatibilitu spojení. SC/APC je běžné v přístupových sítích, kde je důležitá kontrola odrazu, ale správné rozhraní musí odpovídat zařízení, adaptéru a stávajícímu zařízení. Koncové plochy APC a UPC by neměly být přímo spojeny. Tento návod kVyleštění konektorů PC, UPC a APCvysvětluje rozdíly mezi mechanickými a návratovými-ztrátami.
Jak rozdělení poměru ovlivňuje optickou ztrátu?
I ideální pasivní rozbočovač musí rozdělit dostupný výkon. U stejného rozdělovače 1×N je teoretická ztráta dělením:
Ideální ztráta při dělení=10 × log10(N)
| Rovné rozdělení | Přibližná ideální ztráta |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1 dB |
To jsou matematická minima. Skutečná maximální vložná ztráta je vyšší, protože vyrobené zařízení přináší nadměrnou ztrátu, přechodovou ztrátu a případně ztrátu konektoru.
Reprezentativní možnosti produktu zahrnují a1×2 PLC splitter, 1×8 PLC splitter, 1×16 PLC splitter, 1×32 PLC splittera1×64 PLC splitter. Jejich skutečné limity musí být převzaty z odpovídající schválené specifikace spíše než z výše uvedené teoretické tabulky.

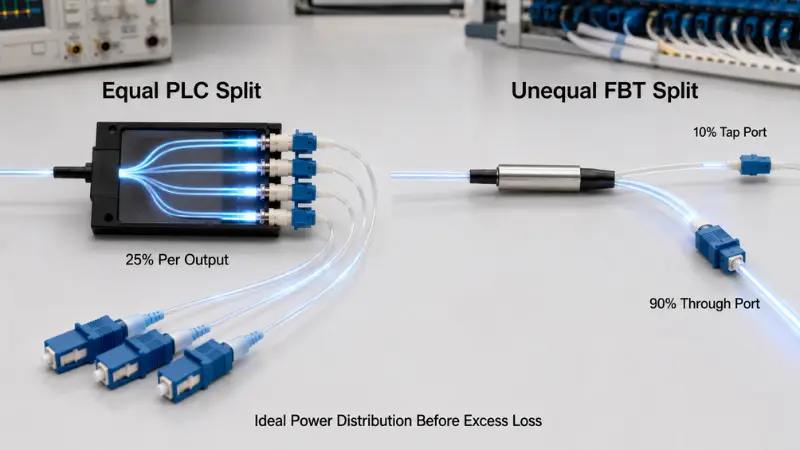

Nerovnoměrná ztráta rozdělení FBT
Za nestejnou větev obdrží zlomekpz příkonu je ideální ztráta větve:
Ideální ztráta větve=−10 × log10(p)
Pro teoretické rozdělení 10/90:
- 10% větev má ideální ztrátu 10,0 dB.
- 90% větev má ideální ztrátu přibližně 0,46 dB.
Skutečný vložný útlum na obou cestách bude vyšší, protože spojka má nadměrnou ztrátu a povolenou toleranci vazebního-poměru. Nákupní specifikace by proto měla identifikovat odbočovací port, průchozí port, toleranci spojky a maximální ztrátu pro každou cestu.
Tento rozdíl je důvodem, proč FBT zůstává relevantní v rozložení s dlouhým nebo rozvětveným přístupem. Podrobnější diskuse o aplikaci je k dispozici v této příručcenevyvážené dělení pro venkovské projekty FTTH.

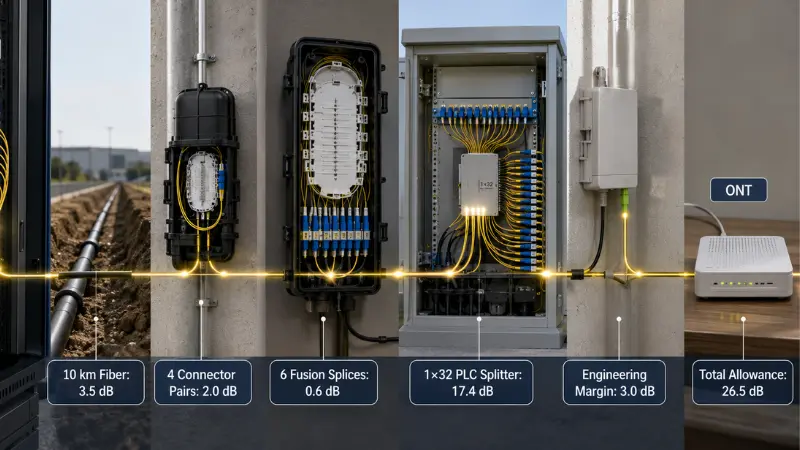

Zpracovaný příklad: Optický rozpočet 1×32 PLC
Následuje ilustrativní výpočet, nikoli univerzální návrh PON. Každá hodnota musí být nahrazena skutečnou specifikací kabelu, komponentu a zařízení pro daný projekt.
| Ztrátová položka | Příklad Předpoklad | Vypočítaný příspěvek |
|---|---|---|
| Útlum vláken | 10 km × 0,35 dB/km | 3,5 dB |
| Spárované páry konektorů | 4 × 0,5 dB | 2,0 dB |
| Fúzní spoje | 6 × 0,1 dB | 0,6 dB |
| 1×32 PLC splitter | Maximálně 17,4 dB, na základě jedné publikované rodiny holých-rozdělovačů | 17,4 dB |
| Technika a marže stárnutí | Předpoklad projektu | 3,0 dB |
| Celková povolená trasa | 26,5 dB |
Hodnota rozbočovače 17,4 dB pochází z jednoho datového listu PLC AFL a výslovně nezahrnuje konektory. Je zahrnut pouze pro demonstraci metody výpočtu.
Pokud vybraná kombinace OLT a ONT poskytuje ověřený optický rozpočet 29 dB za příslušných provozních podmínek, tento příklad ponechává 2,5 dB po uvedené technické toleranci. Pokud je rozpočet zařízení nižší, cesta je delší nebo jsou přidána další připojení, návrh může selhat.
Správný výpočet by měl používat:
- Maximální ztráta komponent spíše než typická ztráta
- Nejdelší plánovaná optická dráha
- Nejhorší výstupní port splitteru
- Správný útlum vlákna-závislý na vlnové délce
- Všechny konektory, adaptéry a spojovací body
- Skutečná optická třída OLT a ONT
- Dohodnuté technické rozpětí a rezerva na stárnutí
Centralizované vs. kaskádové dělení
| Architektura | Výhody | Rizika a obchodní-office |
|---|---|---|
| Centralizované dělení | Jedna základní fáze rozdělovače, jednodušší účtování ztrát, jednodušší správa portů a méně pasivních fází | Může vyžadovat více distribučních vláken a pečlivé umístění umístění centrálního rozdělovače |
| Kaskádové dělení | Může umístit menší rozdělené stupně blíže skupinám předplatitelů a podporovat rozložení distribuované sítě | Přidává stupně rozdělovače, spojovací body, kumulativní nadměrné ztráty a složitost řešení problémů |
Rozbočovač 1×4 následovaný rozbočovačem 1×8 vytváří celkové rozdělení 1×32, ale ztráta cesty není omezena na ideální rozdělení 1×32 15,1 dB. Návrh musí přidat specifikovaný vložný útlum obou stupňů rozdělovače spolu se spoji a spoji mezi nimi.
CommScope dokumentuje nízký-počet PLC modulů v distribuovaných rozdělených architekturách, kde je další dělicí stupeň instalován dále do vnějšího závodu. To demonstruje, že produkty PLC s nízkým{2}}počtem lze použít také v kaskádových návrzích; architektura by neměla být odvozena pouze z názvu technologie.
Kdy je FBT splitter lepší?
FBT by měl být vyhodnocen jako první, když je požadované rozložení výkonu nerovnoměrné. Monitorování odboček, postupné venkovské pobočky a propojení se záměrně odlišnými rozpočty poboček jsou silnějšími důvody, proč si vybrat FBT, než pouhé porovnávání jeho nákupní ceny s PLC.
FBT může být také vhodné pro malé -rozdělení počtu na jasně definované vlnové délce, zejména tam, kde projekt nevyžaduje širokou kompatibilitu s více-vlnovými délkami nebo budoucí migraci stejnou pasivní cestou.
Před schválením ověřte:
- Navržené okno vlnové délky
- Spojovací poměr a poměrová tolerance
- Maximální vložný útlum pro každý výstup
- Zpětná ztráta a směrovost
- Výkon-závislý na teplotě
- Balení, ochrana vláken a typ konektoru
Neodmítejte každé zařízení FBT, protože používá fúzovanou technologii. Kvalifikované širokopásmové produkty FBT existují a jejich výkon by měl být posouzen ze specifického datového listu a důkazů spolehlivosti. Naopak nepoužívejte FBT produkt s úzkým-oknem v síti, jejíž budoucí požadavky na vlnovou délku nebyly definovány.
Když je PLC splitter lepší
PLC je obecně praktičtější volbou, když projekt vyžaduje mnoho stejných výstupů, kompaktní balení a řízenou jednotnost-k{1}}portu. Tyto podmínky jsou běžné v distribuci FTTH pomocí konfigurací 1×8, 1×16, 1×32 a 1×64.
PLC je také silnější kandidát, když stejná pasivní infrastruktura musí podporovat několik plánů vlnových délek přístupové{0}}sítě. Požadavky na fyzickou-vrstvu pro GPON a XGS-PON jsou definovány v příslušnýchDoporučení GPON ITU-T G.984.2aDoporučení ITU-T G.9807.1 XGS-PON. Návrháři by měli používat aktuální specifikace zařízení a příslušná doporučení, spíše než předpokládat, že každá síť používá stejný plán vlnových délek nebo optický rozpočet.
PLC není automaticky venkovní produkt. Ocelová trubka, modul ABS nebo kazeta musí být stále chráněny v krytu vhodném pro instalaci. Spolehlivost závisí na kompletní montáži, včetně pigtailů, odlehčení tahu, konektorů, adaptérů, těsnění a ekologické způsobilosti.
Sedmi{0}}krokový proces výběru rozbočovače
- Definujte distribuci energie:Zadejte stejné nebo nestejné výstupy, počet vstupů, počet výstupů a jakýkoli požadovaný odbočovací nebo průchozí port.
- Uveďte všechny aktuální a plánované vlnové délky:Zahrňte upstream, downstream, overlay a požadavky na migraci.
- Vyberte rozdělenou architekturu:Porovnejte centralizované a kaskádové návrhy, nejen konečný počet předplatitelů.
- Vypočítejte nejhorší-případový optický rozpočet:Použijte maximální ztráty, nejdelší trasu a nejslabší výstup splitteru.
- Definujte instalační prostředí:Uveďte vnitřní nebo venkovní použití, teplotní rozsah, vlhkost, kryt, manipulaci a{0}}životnost.
- Vyberte balení a konektor:Přizpůsobte modul spojovacímu zásobníku, svorkovnici, skříni, ODF nebo racku.
- Zkontrolujte dokumentaci kvality:Vyžádejte si zaručené specifikace, testovací vlnové délky, serializované zprávy a příslušné doklady o kvalifikaci.
U projektů, které zahrnují rozbočovače, adaptéry, pigtaily, svorkovnice a propojovací kabely ve stejném kusovníku,Průvodce pořizováním pasivních komponent FTTHposkytuje širší nákupní rámec.
Výběr balení a konektoru
| Typ balíčku | Typická instalace | Hlavní přínos | Hlavní úvaha |
|---|---|---|---|
| Holé vlákno | Integrovaný modul, chráněná přihrádka na spoje nebo vlastní montáž | Nejmenší stopa | Vyžaduje kontrolovanou manipulaci a kompletní vnější ochranu |
| Ocelová trubka nebo bezbloková | Spojovací tác, uzávěr nebo kompaktní rozvodná skříň | Vylepšená mechanická ochrana s kompaktním tvarem | Rozhodující zůstává směrování vláken a poloměr ohybu |
| modul ABS | Nástěnná skříň, skříň nebo chráněná venkovní rozvodná skříň | Plášťové copánky a silnější ochrana součástí | Zabere více místa než zařízení s holou nebo ocelovou-trubkou |
| LGX nebo{0}}zásuvná kazeta | Modulární skříň, ODF nebo rozvodný rám | Rychlá výměna, jasná identifikace portů a instalace plug{0}}and{1}} | Vyžaduje kompatibilní rozměry šasi a rozložení adaptéru |
| Rozbočovač-pro montáž do racku | Centrální kancelář, místnost s vybavením nebo -rozvaděč s vysokou hustotou | Organizovaný přední přístup a vysoká kapacita portů | Zabírá místo v racku a přidává připojení adaptérů |
Tento přehledTypy paketů PLC splitterůmůže pomoci sladit optickou součást s jejím krytem. Rozbočovač určený pro nástěnný-přístupový rozvod může být také integrován do vhodného krytu, např24jádrový vláknitý rozvodný boxza předpokladu, že kapacita zásobníku, počet adaptérů, vedení kabelů a požadavky na těsnění odpovídají projektu.
Konektorové rozbočovače omezují{0}}spojování v terénu a zjednodušují výměnu, ale každý spojený pár zvyšuje ztráty a vyžaduje kontrolu-čela. Neukončené pigtaily mohou snížit počet adaptérových bodů, ale vyžadují fúzní -svařovací zařízení, vyškolené montéry a chráněné úložiště spojů.
Jak porovnat datové listy dodavatelů?
| Položka na vyžádání | Co by měl dodavatel uvést | Riziko, pokud chybí |
|---|---|---|
| Konfigurace | 1×N nebo 2×N, stejný nebo nestejný poměr, identifikace portu | Dodané zařízení nemusí odpovídat architektuře sítě. |
| Provozní vlnová délka | Kompletní garantovaný rozsah vlnových délek | Ztráta může být přijatelná na jedné vlnové délce, ale ne v požadovaném servisním pásmu. |
| Ztráta vložení | Maximální ztráta pro každou konfiguraci a zda jsou zahrnuty konektory | Nabídky dodavatelů nelze porovnávat na stejném základě. |
| Jednotnost | Maximální odchylka ztráty portu-na-port | Jedna předplatitelská pobočka může mít výrazně menší marži než ostatní. |
| PDL | Maximální hodnota a zkušební podmínky | Kolísání výkonu může být skryto za průměrnou ztrátou-vložení. |
| Zpětná ztráta a směrovost | Garantované minimální hodnoty | Odraz a výkon izolace portů zůstávají neznámé. |
| Teplotní výkon | Provozní rozsah a povolená optická změna v tomto rozsahu | Široký teplotní štítek nemusí představovat stabilní optický výkon. |
| Rozměry, typ vlákna, povlak, plášť, délka pigtailu a požadavky na ohyb | Zařízení nemusí pasovat do zamýšleného zásobníku, krabice nebo stojanu. | |
| Specifikace konektoru | Typ konektoru, lesk, třída a zda testování zahrnuje konektor | Během instalace může dojít k neočekávané ztrátě nebo problémům s kompatibilitou. |
| Zkušební zpráva | Testovací vlnové délky, výsledky jednotlivých portů, sériové číslo a datum testu | Dodaný produkt nelze dohledat na nahlášená měření. |
GR-1209 a GR-1221 nároky
GR-1209 a GR-1221 jsou běžně uváděny společně, když dodavatelé diskutují o kvalifikaci pasivních optických komponent a zajištění dlouhodobé spolehlivosti. Tvrzení jako „vyhovuje Telcordia“ by mělo obsahovat:
- Platná norma a vydání
- Testovaná konfigurace produktu
- Zkušební laboratoř
- Rozsah zkoušky a příslušné části
- Zda se výsledek vztahuje na holou součást nebo na kompletní konektorovou sestavu
Vstupní kontrola a testování
- Potvrzení identity produktu:Zkontrolujte technologii, konfiguraci, poměr, vlnovou délku, vlákno, délku pigtailu, lesk konektoru, sériové číslo a štítek.
- Zkontrolujte obal a vlákna:Hledejte rozdrcené hadičky, uvolněné odlehčení tahu, ostré ohyby, poškozené pláště, obnažené vlákno nebo nesprávné číslování portů.
- Zkontrolujte a očistěte koncové plochy konektoru:Nepřipojujte kontaminovaný rozbočovač k testovací sadě nebo živé síti.
- Nastavte referenci a změřte každý výstup:Použijte stabilní zdroj a kalibrovaný měřič optického výkonu při specifikovaných testovacích vlnových délkách. Zaznamenejte ztrátu každého portu a vypočítejte uniformitu z nejlepších a nejhorších výsledků.
- Porovnejte výsledky se smluvními limity:Nepoužívejte obecnou internetovou tabulku jako standard pro úspěšné nebo neúspěšné provedení.
- Uchovávejte sledovatelné záznamy:Uložte nákupní objednávku, šarži, sériové číslo, testovací vlnovou délku, identifikaci testovacího zařízení, operátora a datum kontroly.
Normální kontrola příjmu pomocí zdroje a měřiče výkonu může ověřit ztrátu vložení a jednotnost. Nezávislá kontrola PDL, vracení-ztrát nebo environmentální ověření mohou vyžadovat vyhrazené vybavení, kvalifikovanou laboratoř nebo kvalifikační záznamy dodavatele.
Pět běžných chyb při výběru
- Výběr pouze podle jednotkové ceny:Levnější holá součást může vyžadovat více spojování pole, prostor v krytu, práci a odstraňování problémů.
- Porovnání typické ztráty s maximální ztrátou:Typická hodnota popisuje očekávaný výkon; maximální hodnota definuje smluvní limit. Nejsou zaměnitelné.
- Ignorování zahrnutí konektoru:Specifikace holého rozbočovače nelze přímo srovnávat s konektorovým modulem, pokud nejsou hranice měření stejné.
- Za předpokladu, že každý PLC splitter je lepší:Kvalita čipu, uspořádání vláken{0}}, balení, konektory a testování určují konečný výsledek.
- Zapomeňte na budoucí vlnové délky a změny architektury:Rozdělovač, který funguje pro současnou službu, může omezit pozdější migraci PON nebo překrytí.
Šablona specifikace RFQ
Následující blok lze upravit pro poptávku dodavatele:
Požadovaná technologie: FBT / PLC / doporučení dodavatele
Konfigurace vstupu a výstupu: 1×__ / 2×__
Vzor rozdělení: stejný / nestejný __% / __%
Rozsah provozních vlnových délek: __
Maximální vložný útlum: __ dB, konektory jsou zahrnuty / vyloučeny
Maximální rovnoměrnost: __ dB
Maximální PDL: __ dB
Minimální zpětná ztráta: __ dB
Minimální směrovost: __ dB
Typ a rozměry balení: __
Typ vlákna a délka pigtailu: __
Typ a lesk konektoru: __
Provozní a skladovací teplota: __
Instalační prostředí: vnitřní / venkovní kryt / uzávěr / stojan
Požadovaný protokol o zkoušce: jednotlivá / šarže
Požadovaný doklad o spolehlivosti nebo kvalifikaci: __
Požadované označení a sledovatelnost-sériových čísel: __
Často kladené otázky
Otázka: Co je lepší, FBT nebo PLC?
Odpověď: FBT je obvykle lepší výchozí bod pro nízký-počet nebo nerovnoměrnou distribuci energie. PLC je obecně lepším výchozím bodem pro dělení se stejnou -hustotou v širokém rozsahu vlnových délek. Konečná odpověď závisí na garantované specifikaci produktu a kompletním optickém rozpočtu.
Otázka: Je PLC vždy nižší ztráta než FBT?
Odpověď: Ne. Nevyhnutelná teoretická ztráta je určena tím, jak je optický výkon rozdělen. PLC obvykle nabízí větší jednotnost a účinnost balení pro mnoho stejných výstupů, ale skutečný útlum vložení musí být porovnán s použitím maximálních hodnot za stejných testovacích podmínek.
Otázka: Přidává splitter 1×32 pouze 15,1 DB?
Odpověď: Ne. Přibližně 15,1 dB je ideální matematická ztráta rozdělovacího výkonu rovnoměrně mezi 32 výstupy. Skutečný rozbočovač přidává nadměrné ztráty a kompletní cesta může také zahrnovat konektory, adaptéry, spoje, útlum vláken a technickou rezervu.
Otázka: Lze FBT splittery použít v sítích PON?
Odpověď: Lze je použít, pokud jejich dělicí poměr, rozsah vlnových délek, vložný útlum, environmentální výkonnost a architektura odpovídají síti. PLC je běžnější pro dělení FTTH s vysokým-počtem, ale FBT může obsluhovat-nízkopočetné nebo asymetrické větve.
Otázka: Lze rozbočovače PLC kaskádovat?
A: Ano. PLC splittery lze použít v centralizovaných nebo kaskádových uspořádáních. Každá fáze musí být zahrnuta samostatně do optického rozpočtu a další přípojné body by měly být brány v úvahu při údržbě a izolaci poruch.
Otázka: Mám si vybrat konektorový nebo spojovací-rozbočovač?
Odpověď: Pokud je prioritou rychlá instalace, výměna a přístup k portu, zvolte modul s konektory. Pokud je důležitější snížit počet adaptérových bodů a integrovat rozdělovač do chráněné přihrádky na spoje, vyberte zařízení připravené na spoje.
Závěr
Rozhodnutí o rozbočovači FBT vs rozbočovač PLC začíná u požadované distribuce energie. Nerovnoměrné sledování klepnutí nebo jednoduchá větev s nízkým počtem-často ukazuje na FBT. Stejná distribuce FTTH s vysokou-hustotou, kompatibilita se širokými vlnovými délkami a řízená uniformita portů obecně směřují k PLC.
Výběr technologie je pouze prvním krokem. Spolehlivé rozhodnutí také vyžaduje maximální vložnou ztrátu, jednotnost, pokrytí vlnovou délkou, environmentální limity, balení, konektor, testovací dokumentaci a kompletní optický rozpočet pro nejhorší-případ.
Poskytnutí těchto požadavků v RFQ snižuje nejednoznačnost nabídky a podporuje spolehlivější návrh sítě. Kupující projektu mohoupředložit specifikaci štípače k technickému posouzení a posouzení nabídkyjakmile byl definován požadovaný poměr, balení, konektor a provozní podmínky.
