Rozhodnutí během jedné minuty
U většiny standardních ODF, zakončovacích krabic a spojování jednotlivých vláken s nízkým{0}}až{1}}středním-počtem-250um vs 900um vláknový pigtailrozhodnutí by mělo začít s 900 µm. Snáze se s ním manipuluje kolem konektoru a oblasti směrování. Když se omezujícím faktorem stane hustota spoje-kazety, rozložení hmoty{4}}fúze nebo omezený prostor pro směrování, 250 µm je obvykle lepší výchozí bod.
Průměr vyrovnávací paměti je volbou mechanické konstrukce, nikoli optickou třídou. 900µm vláknový pigtail ze své podstaty nevytváří nižší ztrátu spoje než 250µm pigtail a 250µm vlákno není opticky horší, protože je tenčí.
To mění inženýrskou otázku. Místo toho, abyste se ptali, který průměr funguje lépe, zeptejte se, jaké vlákno se hodí pro zásobník, pracovní postup manipulace, metodu spojování a mechanickou ochranu dostupnou v instalaci.

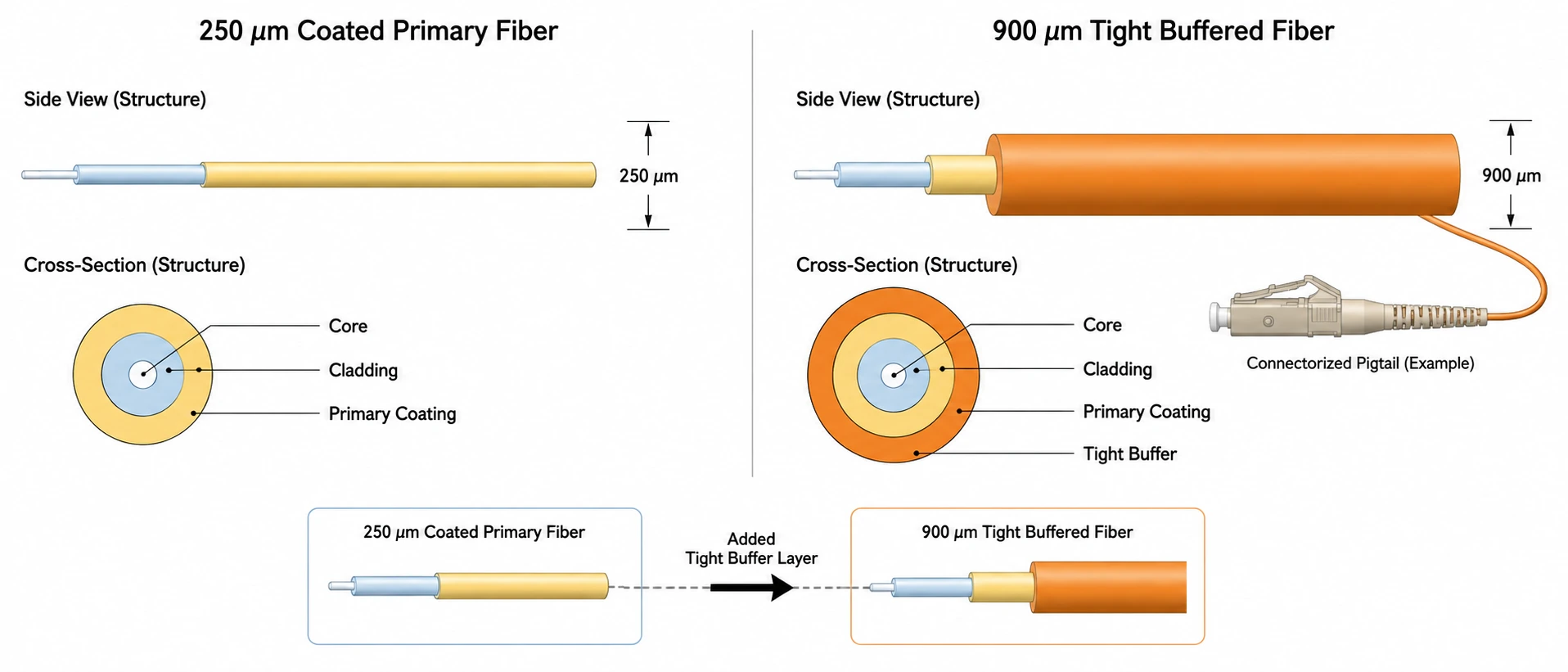

Co 250 µm a 900 µm skutečně měří
Typické telekomunikační jedno{0}}vlákno lze zjednodušit takto:
~9µm jádro → 125µm plášť → ~250µm primární povlak → volitelný ~900µm pufr
Rozměr 250 um se normálně vztahuje k potaženému optickému vláknu. 900µm konstrukce přidává další ochrannou vrstvu kolem tohoto potaženého vlákna. Základní optické vlákno může být stále stejného typu vlákna.
To je důvod, proč běžná vyhledávací fráze250 um volná trubka vs 900 um těsný nárazníkpotřebuje kvalifikaci. 250µm potažené vlákno se často nachází uvnitř volných-trubkových kabelů, zatímco 900µm těsné-vlákno s vyrovnávací pamětí je běžné u vnitřních koncovek. Samotný průměr však nedefinuje kompletní konstrukci kabelu.
250µm vs. 900µm konstrukce pigtailu na první pohled
| Inženýrský faktor | 250µm vláknitý pigtail | 900µm vláknový pigtail |
|---|---|---|
| Optické sklo | Lze použít stejný typ vlákna SM/MM | Lze použít stejný typ vlákna SM/MM |
| Průměr obkladu | Typicky 125 um | Typicky 125 um |
| Vnější prezentace | Primárně potažené vlákno | Další nárazník kolem potaženého vlákna |
| Zacházení | Jemnější | Jednodušší manipulace jednotlivě |
| Mechanická ochrana | Více se spoléhá na zásobník/kryt | Lepší ochrana při směrování a přípravě |
| Hustota zásobníku | Vyšší | Spodní |
| Pracovní postup odizolování | Méně materiálu k odstranění | Silně závisí na konstrukci nárazníku |
| Kazeta s-vysokým počtem vláken | Často výhodné | Může spotřebovat zbytečný objem směrování |
| Pracovní postup hromadného fúze/pásky | Lepší sladění s mnoha hustými architekturami | Obvykle méně atraktivní |
| Standardní ukončení ODF | Použitelné, ale musí být navržena ochrana | Obvykle je to praktické výchozí nastavení |
Hrubý geometrický rozdíl je větší, než původně naznačovaly průměry. Pokud jsou dvě kruhové konstrukce porovnány pouze podle průměru, jejich průřezová-plocha se změní na druhou mocninu průměru:
(900 / 250)² ≈ 12.96
To neznamená, že zásobník pojme přesně 13krát více 250µm vláken. Spojovací pouzdra, požadavky na ohyb, volné smyčky, držáky a křížení vláken také zabírají prostor. Výpočet vysvětluje, proč nahrazení mnoha 250µm frézovacích úseků 900µm úseky může ovlivnit vysoko-početní zásobník mnohem více, než naznačují samotná čísla průměru.
Velikost vyrovnávací paměti nenastavuje váš optický výkon
Průměr pufru neurčuje vložný útlum. Při fúzním spojování je relevantním optickým rozhraním připravené skleněné vlákno. Povlak nebo pufr se odstraní z oblasti sestřihu předtím, než se štěpená vlákna zarovnají a spojí.
Asociace Fiber Optic Association popisuje ztrátu spoje v jednom -režimu fúze- jako obvykle0,1 dB nebo méně. Vyšší ztráta může poukazovat na problémy, jako je znečištění nebo nedokonalý spoj. To zůstává problémem s kvalitou spoje{2}}, nikoli důkazem, že 900µm pufr propouští světlo lépe než 250µm povlak. (Sdružení optických vláken)
Neakceptujte „900 µm pro nižší ztráty“ jako smysluplnou specifikaci RFQ.
Místo toho ověřte, zda jsou spojovaná optická vlákna kompatibilní. Mnohem více než vnější průměr vyrovnávací paměti záleží na typu vlákna a tam, kde je to relevantní, na charakteristikách-pole. Širší kontext přípravy je pokryt v našemPrůvodce metodami zakončení optických kabelů.

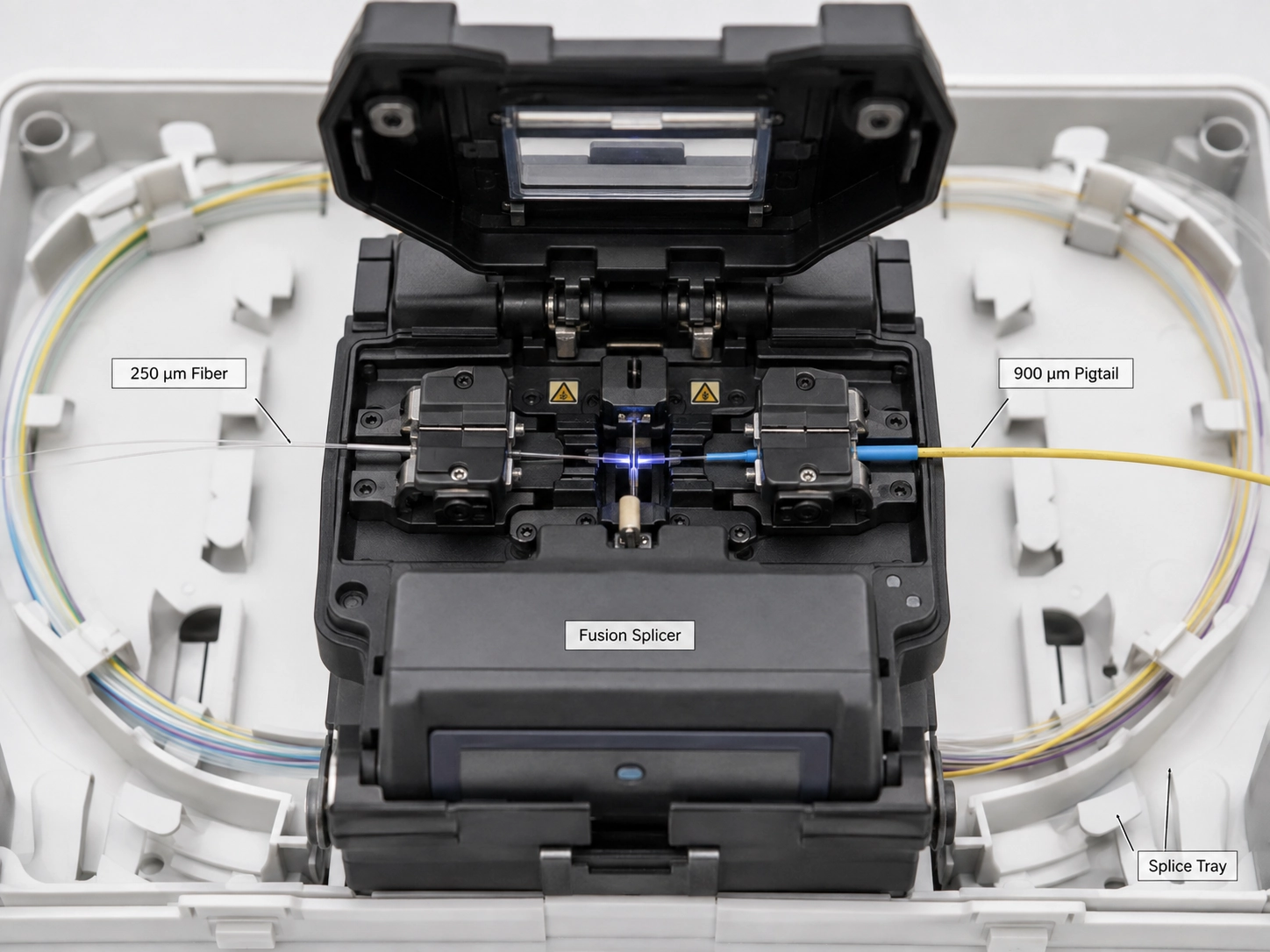

Můžete spojit 250µm vlákno na 900µm pigtail?
Ano. A250um vlákno až 900um pigtailpřechod je normální architektura, když jsou základní optická vlákna kompatibilní.
Svařovací svářečka nesvařuje "250µm materiál" s "900µm materiálem." Obě ochranné konstrukce jsou odstraněny z oblasti spoje. Sklo se čistí a štěpí, připravená vlákna se vyrovnávají a taví a hotový spoj je chráněn před uložením do tácu.
FOA to přímo ilustruje 24-vláknovým vnějším-kabelem závodu, ve kterém jsou 250µm vlákna spojena do barevně označených 900µm pigtailů pro ukončení. (Sdružení optických vláken)
Skutečnou podmínkou je optická kompatibilita. Pokud mají dvě vlákna různý režim-pole nebo charakteristiky zpětného rozptylu, může OTDR vykazovat různé zjevné ztráty ve spoji v závislosti na směru testu. Obousměrné měření pomáhá správně charakterizovat tuto situaci. (Sdružení optických vláken)
Specifikace nákupu by proto neměla odmítat architekturu 250µm-až-900µm jednoduše proto, že se vnější průměry liší.
Když je 900µm Fiber Pigtail lepší inženýrskou volbou
A 900um vláknový pigtail pro fúzní spojováníje praktickým výchozím bodem v normální ODF nebo ukončovací krabici, když je k dispozici směrovací prostor a technici zpracovávají vlákna individuálně.
Standardní ODF a Telecom Termination
Pro zakončení LC v ODF poskytuje 900µm pigtail obvykle užitečnější individuální-ochranu vláken než 250µm prezentace, když má zásobník dostatečný prostor pro vedení. Toto je praktická aplikaceLC vláknový pigtail pro ODFspecifikaci, spíše než jednoduše zvolit 900 µm, protože je tlustší.
Existuje důležitá hranice. 900µm pufr není ekvivalentní 2,0 nebo 3,0 mm opláštěnému patch kabelu. Pokud vlákno opustí chráněnou přihrádku a bude opakovaně vytahováno, svázáno, přemístěno nebo vystaveno manipulaci se zařízením, vhodnější opláštění nebo jinak chráněné lano je bezpečnější specifikací.
Nízký-počet políček ukončení
Při malém počtu vláken není úspora objemu směrování obvykle dominantním omezením. Pokud zásobník již poskytuje chráněnou směrovací cestu, 900 µm obecně usnadňuje instalaci a pozdější identifikaci.
Toto výchozí nastavení přestane fungovat, když přídavná vyrovnávací paměť způsobí překračování vláken, komprimované ukládání volné kapacity nebo rušení krytu zásobníku. V tomto bodě se geometrie krytu stala řídící proměnnou.
Když 250µm copánky dávají větší smysl
A 250um vláknový pigtailse stává silnější volbou, když je omezením hustota směrování a samotný kryt poskytuje požadovanou mechanickou ochranu.

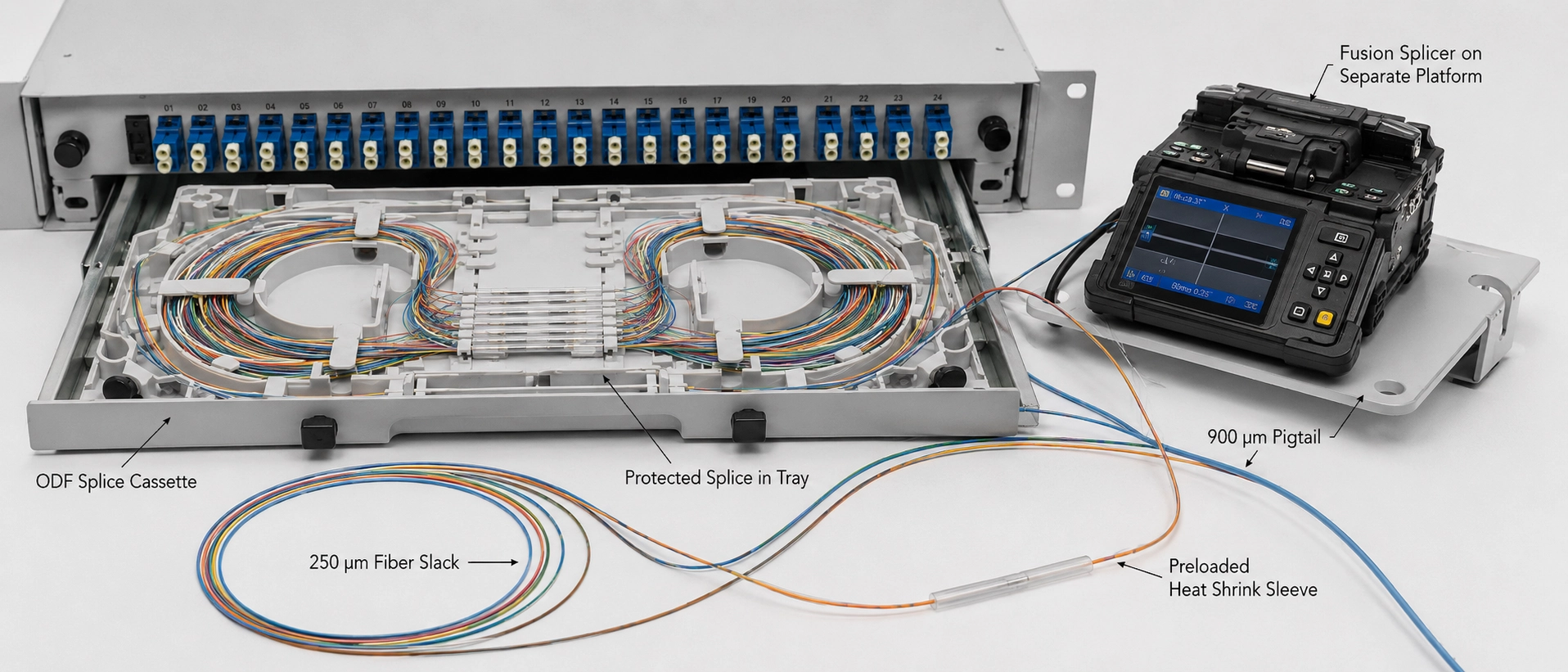

Spojovací kazety s vysokou-hustotou
V chráněnémvláknový pigtail pro spojovací kazetudesign, 250µm vedení snižuje objem zabraný jednotlivými vlákny a ponechává více místa kolem držáků spojů a volných-skladovacích cest.
Zde je užitečné geometrické srovnání 12,96×. Nepředpovídá kapacitu kazety. Vysvětluje, proč se rozdíl 650 µm v průměru stává důležitým při opakování v mnoha jednotlivých sekcích frézování.
Podmínkou je mechanická ochrana. Vlákno potažené 250 µm by mělo zůstat uvnitř řízené dráhy správy vláken-. Přemístěním nechráněného 250µm vlákna mimo kazetu pouze vymění problém s hustotou za problém s mechanickým -rizikem.
Ribbon and Mass{0}}fusion Architecture
Systémy hromadné{0}fúze jsou navrženy tak, aby v pracovním postupu pohybovaly více vláken společně. Jednotlivé 900µm pufry mohou pracovat proti této výhodě hustoty.
Naše pozice je konkrétnější než běžné pravidlo „900 µm uvnitř, 250 µm venku“:zvolte prezentaci použitou architekturou spoje, nikoli hranicí budovy.
Nejlepší sestava může používat obě velikosti
A 250um vs 900um vláknový pigtailmontáž nepotřebuje stejný průměr ochrany od konektoru ke spoji. Toto je ukotvení článku uprostřed-přesné shody-obsahu, ale také popisuje důležitou možnost fyzického návrhu.
Hybridní kazeta může vést 900 µm tlumené vlákno z konektoru nebo panelu adaptéru přes oblast, kde technici manipulují s jednotlivými pigtaily, a poté přejít v definovaném chráněném bodě uvnitř kazety na 250 µm potažené vlákno pro oblast spojování a prověšení-. Boční-část spoje získává hustotu směrování, aniž by byla nucena-strana konektoru ztrácet ochranu při manipulaci.
To je užitečné, když je požadována specifikace průměru jedné přikrývky pro vyřešení dvou různých mechanických požadavků. Strana zakončení potřebuje ochranu při manipulaci, zatímco strana spoje může vyžadovat hustotu směrování.
Pro zadávání zakázek tedy "250 nebo 900 µm?" je někdy neúplná. Výkres by měl identifikovat, kde každé vlákno začíná a končí a zda přechod zůstává chráněn kazetou.
Problémy s instalací, které se obvykle objevují po nákupu
Technicky kompatibilní specifikace vlákna může stále vytvářet zbytečnou práci v terénu, pokud se chování odizolování, ochrana spojů a geometrie zásobníků kontrolují až po dodání materiálu.
Stahovatelnost je součástí specifikace
Dvě vlákna prodávaná jako 900 µm se mohou během přípravy chovat odlišně, protože nominální vnější průměr neříká, jak silně je pufr vázán k podkladovému potaženému vláknu.
Když pevně držený pufr nelze čistě odstranit přes požadovanou délku přípravy, technici by neměli kompenzovat silnějším jediným tahem. Kratší odizolovací segmenty snižují zatížení působící na obnažené vlákno. Pokud je příprava stále nekonzistentní, je třeba před produkční instalací zkontrolovat stírací nástroj a konstrukci nárazníku.
Pro aDodavatel vláknového pigtailu 900umRFQ, "900 µm" samotné je proto neúplné. Specifikujte požadavky na konstrukci pufru nebo přípravu a potvrďte, že zamýšlená metoda stripování je s nimi kompatibilní.
Chrániče spojů musí pasovat do držáku podnosu
Svařovací svářečka manipuluje s připraveným sklem, ale zásobník musí následně zvládnout chráněný spoj. Rozměry chrániče, držák objímky a dráha vedení tak tvoří jeden mechanický systém.
Před objednáním objímek zkontrolujte podporované rozměry chrániče držáku spoje. Chránič, který zcela nesedí v držáku, může zatlačit přechod vláken ke stěně vaničky a vytvořit zbytečný ohyb bezprostředně vedle chráněného spoje.
To je užitečnější než předpokládat, že delší chránič je automaticky bezpečnější.
Zkontrolujte zásobník se zavřeným krytem
Uspořádání směrování, které se hodí, když je kazeta otevřená, nemusí nutně znamenat hotovou instalaci.
Po uložení spojů, chráničů a prověšení ověřte, že uzavření krytu nestlačuje smyčky, nezvedne vlákna z držáků nebo nevytváří ostrý přechod vedle chrániče. Zde výběr vyrovnávací paměti přestává být katalogovým srovnáním a stává se rozhodnutím o návrhu-přílohy.

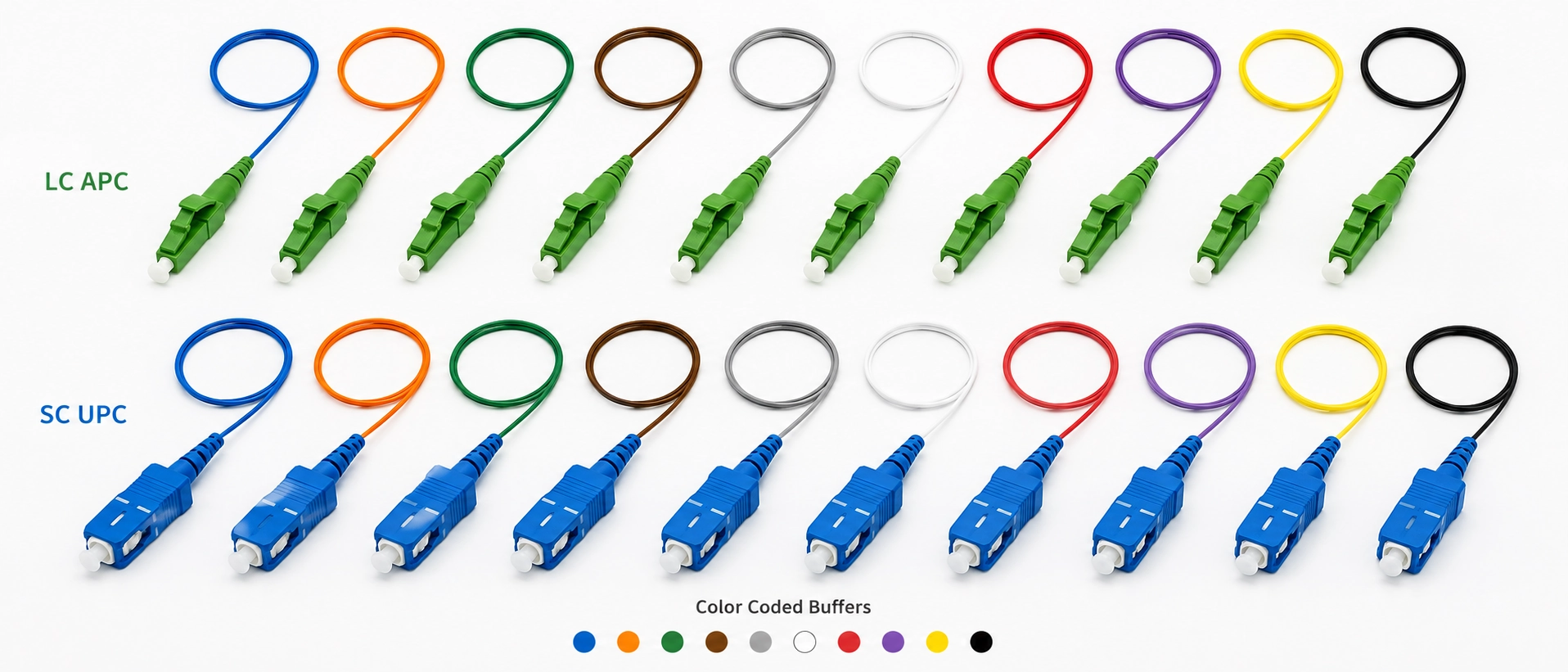

Co bychom dali na Fiber Pigtail RFQ
Pro azakázková montáž vlákenného pigtailu, zadáním pouze "250µm" nebo "900µm" zůstává několik proměnných nevyřešených. Dvě nabídky se mohou shodovat s jmenovitým průměrem, přičemž se liší typem vlákna, chováním pásku, konstrukcí konektoru, identifikací a tím, jak sestava skutečně pasuje do zamýšleného zásobníku.
Produkční RFQ by měla definovat:
- Typ optického vlákna, například OS2/G.652.D, G.657.A1/A2, OM3 nebo OM4.
- Prezentace vlákna: 250µm potažené vlákno, 900µm pufrované vlákno nebo definovaný přechod mezi nimi.
- Typ konektoru, například LC, SC nebo FC.
- Polský typ, případně UPC nebo APC.
- Počet vláken a identifikace/pořadí barev. Když se identifikace musí shodovat s kabelovým závodem, definujte konvenci explicitně. Nášprůvodce barevným kódem optických vlákenpokrývá tuto vrstvu.
- Délka pigtailu a požadovaná tolerance.
- Optická kritéria přijatelnosti pro hotovou konektorovou sestavu.
- Instalační prostředí a typ krytu, jako je ODF, spojovací kazeta, zakončovací box FTTH nebo vnější -rozhraní pro uzavření závodu.
Tato pole zabraňují nejednoznačnosti specifikace, ale stále nemohou prokázat, že sestava bude fyzicky procházet konkrétním krytem.
Pro avláknový pigtail pro telekomunikační instalacipřidáním výkresu zásobníku nebo jasné fotografie trasování do RFQ poskytuje dodavateli informace, které textová specifikace nemůže poskytnout: směr výstupu konektoru, umístění přechodu vyrovnávací paměti, geometrii držáku-objímky a dostupnou cestu pro uložení vůle.
Vyberte si podle architektury nasazení, ne podle zvyku
| Situace nasazení | Startovní volba | Technický důvod |
|---|---|---|
| 250µm OSP trunk do normálního ODF | 900µm pigtail | Jednodušší individuální manipulace; Spojení 250µm-až-900µm je normální |
| Nízký-počet FTTH boxu s dostatečnou směrovací místností | Obvykle 900 µm | Maximální hustota je zřídkakdy řídícím omezením |
| Kompaktní-kazeta s vysokou hustotou | Nejprve vyhodnoťte 250 µm | Snižuje objem směrování v chráněném prostoru |
| Rozložení pásu nebo hmoty- | Architektura 250µm/páska | Zachovává výhodu hustoty metody spojování |
| S vláknem se opakovaně manipulovalo mimo chráněný zásobník | Ani jedno by nemělo být výchozí | Používejte vhodně opláštěné nebo mechanicky chráněné šňůry |
Nejužitečnějším signálem, že výchozí hodnota 900 µm selhala, není libovolný práh počtu vláken-. Je to konflikt směrování. Pokud plánované 900µm úseky zabraňují požadovanému prověšení, umístění chráničů nebo mezery krytu uvnitř podnosu, vyhodnoťte 250µm architekturu.
Před vydáním velkého{0}}počtu250um vs 900um vláknový pigtailspecifikaci, porovnejte se skutečným výkresem zásobníku. Po zavření krytu musí výstup konektoru, pozice držáku{1}}objímky, přechod mezi vyrovnávací pamětí a uložená vůle fungovat současně.
Pokud instalace skutečně vyžaduje opláštěné kabely spíše než vedení pigtailu, FB-LINK'skonfigurace propojovacích kabelů z optických vlákenpokrývat příslušný konektor, vlákno a možnosti ochrany.
FAQ
Jaký je hlavní rozdíl mezi 250µm a 900µm vláknovým pigtailem?
900µm pigtail přidává ochrannou vyrovnávací paměť kolem přibližně 250µm potaženého vlákna, takže praktickými rozdíly jsou manipulace, mechanická ochrana, odizolování a hustota zásobníku spíše než optický výkon.
Mohu spojit 250µm vlákno s 900µm pigtailem?
Ano. Jsou-li pod nimi ležící optická vlákna kompatibilní, jsou ochranné vrstvy odstraněny z oblasti spoje před tavením připravených skleněných vláken.
Má 900µm pigtail nižší vložný útlum?
Ne. Samotný průměr pufru nesnižuje vložný útlum; optický výkon závisí na kompatibilitě vláken, kvalitě spoje, kvalitě konektoru a zbytku optické cesty.
Jaká velikost vyrovnávací paměti je lepší pro-vysokou hustotu spojovací kazety?
Pokud je primárním omezením chráněný směrovací prostor, je obvykle lepším výchozím bodem 250 µm vláknitý pigtail, zatímco 900 µm je praktických, když na manipulaci záleží a je k dispozici dostatečný prostor v tácu.
Jakou velikost vyrovnávací paměti bych měl použít ve standardním ODF?
900µm pigtail je obvykle praktickým výchozím nastavením pro standardní ODF s odpovídajícím prostorem pro směrování a individuálním fúzním spojem.
Před zmrazením specifikace Pigtail
Velikost vyrovnávací paměti by měla být rozhodnuta dříve, než se z pigtailu stane řádková{0}}řádková položka objednávky. V této fázi již může zásobník, držák rukávu, pracovní postup odizolování a cesta směrování určit, která prezentace je praktická.
Pro skutečné250um vs 900um vláknový pigtailprojektu, poskytněte FB-LINK konektor a lesk, specifikaci optického vlákna, požadovanou prezentaci vlákna, počet vláken, délku pigtailu a výkres zásobníku nebo krytu. Tyto vstupy umožňují, aby byla navržená konstrukce zkontrolována s ohledem na požadavky na-stranu spoje a koncovou-stranu, než bude specifikace zmrazena.
Pokud jsou vyžadovány specifické projektové-testy pigtailu, chování odizolování nebo montážní tolerance, uveďte je výslovně v RFQ a požádejte o potvrzení s přesnou navrhovanou konstrukcí pigtailu. Nepředpokládejte, že testovací tvrzení zveřejněné pro jinou sestavu vláken se automaticky vztahuje na kupovaný pigtail.
