Co je FC Fiber Connector? Průvodce typy, použití a výběrem

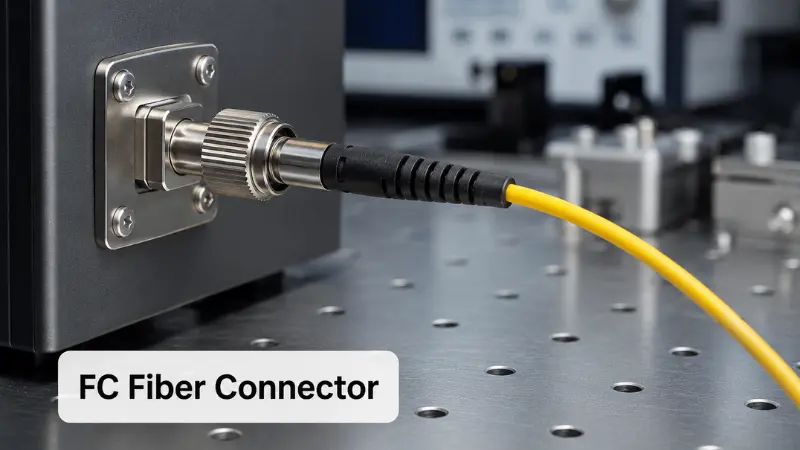

AnFC vláknový konektorje kulatý konektor z optických vláken se závitem, který se zašroubuje do adaptéru nebo portu zařízení namísto zasunutí jako konektor SC nebo LC. Jméno se obvykle čte jakoKonektor ferule, a celý design existuje proto, aby dělal jednu věc dobře: držel stabilní, opakovatelné optické spojení, které zůstane na místě, když se se zařízením manipuluje, pohybuje se nebo je vystaveno vibracím.

FC již není výchozím nastavením pro nové-sítě s vysokou hustotou -, do kterých role patříLC konektory. Stále je však běžné u optických testovacích přístrojů, v částech starší telekomunikační a přenosové infrastruktury a v laserových, senzorových a polarizačních -vláknových systémech (PM). Tato příručka popisuje, jak FC funguje, jak se FC/PC, FC/UPC a FC/APC liší, kde je FC stále specifikován i dnes a jak vybrat správný FCkonektor, propojovací kabel, pigtail nebo adaptér pro projekt.

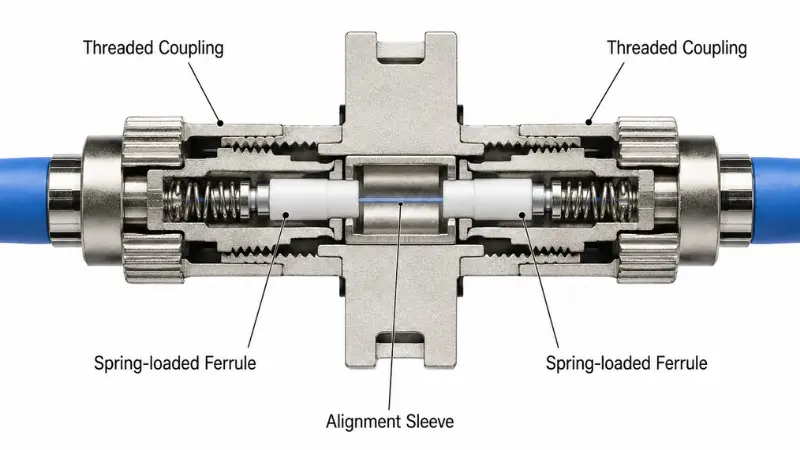

Jak funguje konektor FC Fiber?

FC konektor používá závitovou spojovací matici k zajištění na adaptéru nebo portu zařízení. Když je matice utahována, pružinou-zatížená objímka se zatlačí do kontaktu s protilehlou objímkou, čímž se zarovnají dvě koncová čela vláken, takže světlo může procházet s malými ztrátami. Rozměry rozhraní jsou definovány mezinárodně vIEC 61754-13, který specifikuje rodinu FC konektorů kolem 2,5mm ochranného kroužku a závitové, pružinové-spojky.

Závitový spojovací mechanismus

Šroub-na spojce je charakteristickým znakem konektoru. Místo zacvaknutí na místo otáčejte maticí, dokud konektor nezapadne. Odměnou je mechanická stabilita: spojení odolává náhodným tahům a drží své vyrovnání i při vibracích, což je přesně to, co testovací stolice a porty přístrojů potřebují.

Kompromis-je rychlost. Zavádění vláken a odstraňování vláken z každého připojení je pomalejší než akce push{2}}pull u SC nebo LC, takže FC je jen zřídka tím správným nástrojem pro hustý patch panel, který se často opravuje-. Získává své místo tam, kde je připojení nastaveno jednou a očekává se, že zůstane spolehlivé.

Objímka, klíč a díly, na kterých záleží

Znalost hlavních částí usnadňuje specifikaci a odstraňování problémů:

• Objímka- obvykle 2,5 mm keramický (zirkonový) válec, který drží a vystředí vlákno na koncové ploše, stejné nominální velikosti jako objímky SC a ST.
• Spojovací matice- otočný kovový nákružek, který se navléká na adaptér a působí kontaktní silou.
• Zarovnávací klíč- malý samčí klíč na těle konektoru, který nastavuje orientaci a zabraňuje otáčení objímky proti protilehlé koncové ploše.
• Tělo konektoru a botka- pouzdro, které drží vše pohromadě, plus tah-botka, která chrání vlákno na výstupu.
• Objímka adaptéru- uvnitř adaptéru FC, rozdělená zarovnávací objímka přijímá obě objímky a zarovnává je.

Na zarovnání záleží, protože špatně usazený konektor nebo konektor s křížovým{0}}klíčem zvyšuje ztrátu vložení a ztrátu zpětného toku a přitlačení nebo zkroucení objímky proti protilehlé části může poškrábatleštěná čelní plocha. Klíčování je zvláště důležité u úhlových (APC) konektorů, kde poloha natočení přímo ovlivňuje výkon.

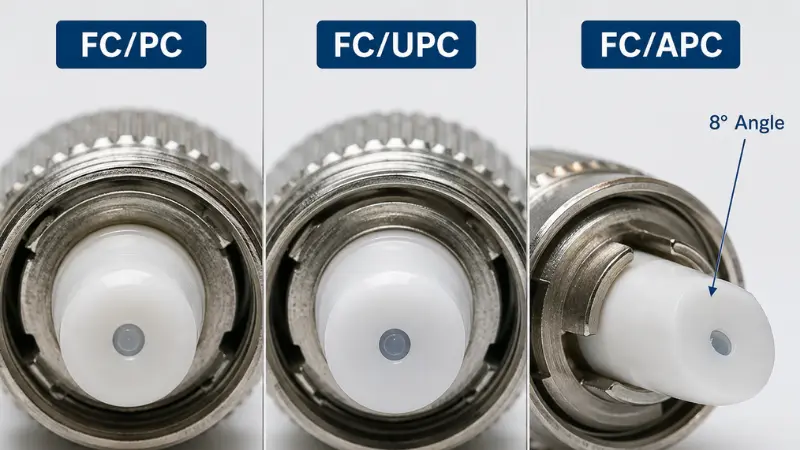

Typy FC konektoru: PC, UPC a APC

FC konektory se dodávají s různými koncovými-leštěnými plochami a lesk -, nikoli tělo konektoru - je to, co hlavně způsobuje odraz a ztrátu vložení. Pokud si pamatujete jednu věc z této části, zapamatujte si třípísmennou příponu-u čísla dílu. Podrobnější pohled na všechny rodiny konektorů naleznete v našem průvodciPC, UPC a APC lesk.

FC/PC (fyzický kontakt)

PC je originální klenutá leštěnka, kde se jádra vláken dotýkají pod lehkým tlakem pružiny. Funguje, ale jeho odrazový výkon zaostává za novějšími úpravami, takže je zřídka specifikován v nových projektech s jedním{1}}režimem a nyní se většinou objevuje na starších zařízeních.

FC/UPC (ultra fyzický kontakt)

UPC je jemnější, přísněji kontrolovaná verze PC. Poskytuje nízký vložný útlum a solidní vratný útlum a je praktickým výchozím nastavením pro obecná jednorežimová propojení, laboratorní připojení a rozhraní zařízení, která vyžadují přímé fyzické-vyleštění kontaktu. Díly UPC jsou obvykle označeny modrými botami, ačkoli barevné kódování se může lišit podle výrobce.

FC/APC (úhlový fyzický kontakt)

APC leští koncovou plochu pod úhlem -, standardizovaná hodnota je 8 stupňů -, takže odražené světlo je nasměrováno do pláště namísto přímo zpět ke zdroji. To prudce snižuje zpětný odraz, což je důvod, proč je APC vybráno pro systémy citlivé na odražené světlo: CATV a analogové video, PON a FTTH zdroje, laserové zdroje a přesné měření. Části APC obvykle nesou zelené boty.

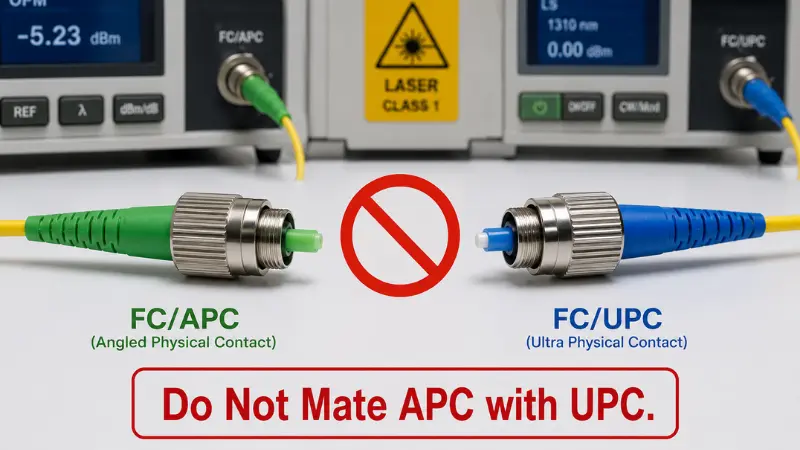

Konektory APC se musí shodovat pouze s konektory APC, které sdílejí stejný klíč. Vynucení APC plochy proti UPC nebo PC ploše způsobí velké ztráty a může trvale poškodit obě koncové plochy.

PC vs UPC vs APC ve zkratce

Výše uvedené údaje o ztrátě návratnosti-odrážejí úrovně běžně uváděné v mezinárodních výkonnostních standardech, jako jsou napřIEC 61753a v technických listech dodavatele; vždy potvrďte přesnou třídu podle zkušebního protokolu pro díly, které si objednáte.

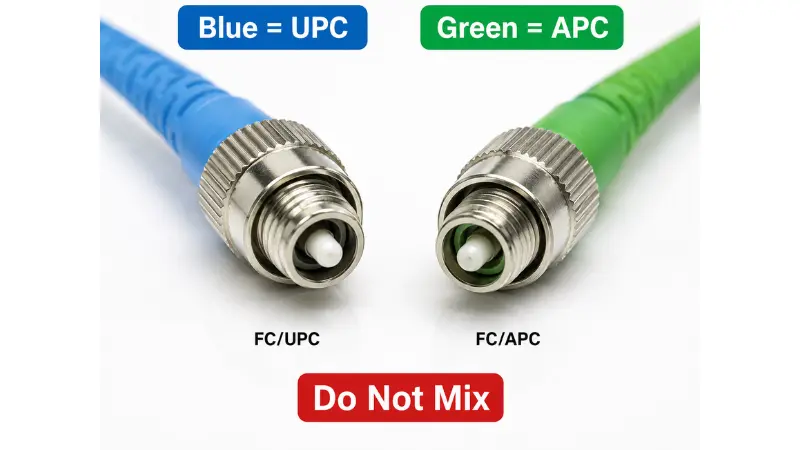

Jak odlišit FC/APC a FC/UPC

V praxi lze lesk obvykle identifikovat čtyřmi způsoby: barva botičky (zelená pro APC, modrá pro UPC), viditelný úhel na špičce ferule, přípona na specifikaci objednávky nebo štítku (FC/APC vs FC/UPC) a označení na portu zařízení. V případě pochybností nejprve zkontrolujte štítek portu a neposuzujte podle vzhledu -, je to nejjednodušší způsob, jak se vyhnout nesouladu APC/UPC.

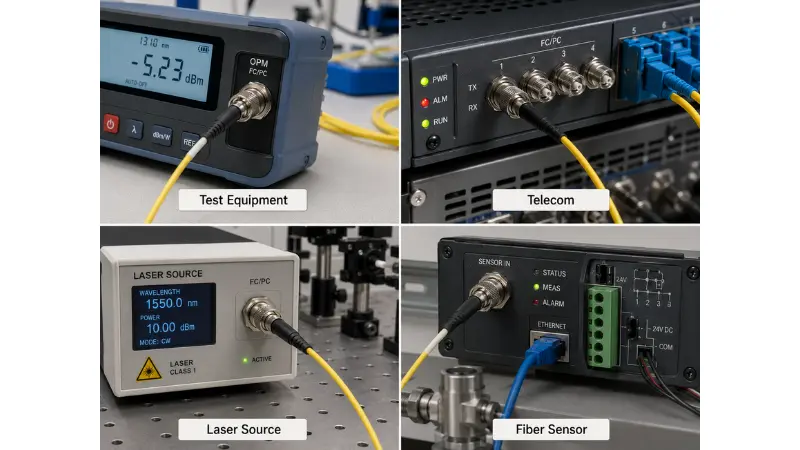

Kde se dnes stále používají konektory FC Fiber?

Spravedlivá otázka pro jakýkoli konektor, který předchází LC, je, zda je zastaralý. FC není -, pouze se zúžil na místa, kde jeho stabilita stojí za pomalejší připojení.

Testovací a měřicí zařízení

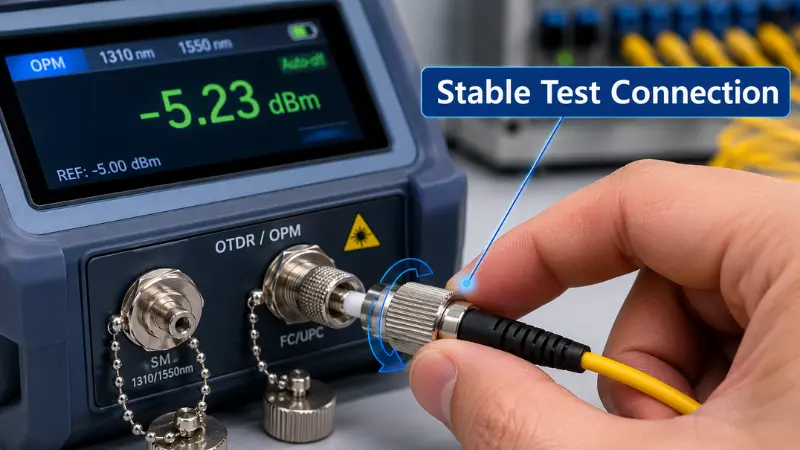

FC je známý pohled na optické měřiče výkonu, světelné zdroje, OTDR a analyzátory optického spektra, stejně jako na referenční-kabely pro testování. Závitová spojka udržuje konstantní, opakovatelný kontakt, který udržuje měření konzistentní v mnoha cyklech připojení/odpojení -, což je skutečná výhoda, když by uvolněný port mohl zkreslit hodnotu.

Telekomunikační a přenosové systémy

Některá telekomunikační a dopravní zařízení, zejména starší platformy, byla postavena kolem portů FC a stále je používá. Nové stavby se přiklánějí kSC konektoryv přístupových sítích a LC na zařízení, ale FC může být stále vyžadováno, aby odpovídalo existujícímu podvozku nebo distribučnímu rámu.

Lasery, senzory a PM vlákno

Laserové přístroje, vláknové senzory, výzkumná zařízení a sestavy vláken PM často používají FC, protože mechanická stabilita a přesné, opakovatelné vyrovnání záleží více než na rychlosti připojení. V těchto systémech může i malé množství zpětného odrazu destabilizovat zdroj nebo poškodit měření, takže FC/APC je zde běžný.

Průmyslová a-vibrační prostředí

Protože je spojka se závitem, FC může vyhovovat spojům vystaveným vibracím nebo pohybu. Vhodnost stále závisí na úplné sestavě - odlehčení tahu, kvalitě adaptéru a instalaci -, nikoli na samotném konektoru.

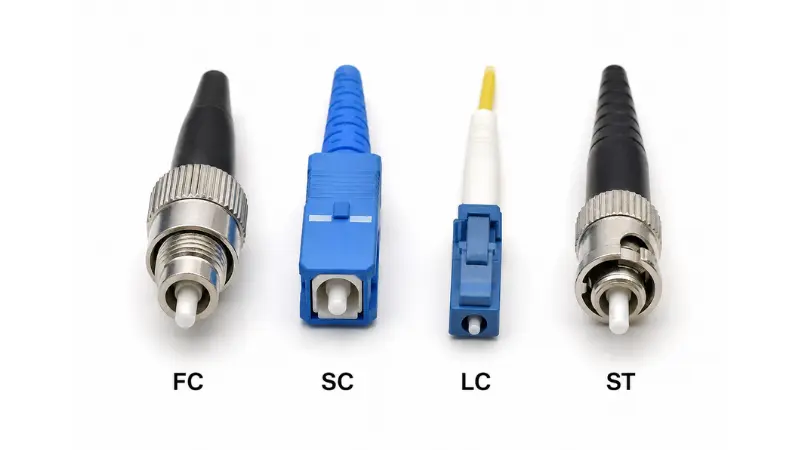

FC vs SC vs LC vs ST konektory

FC je jednou z několika možností. Porovnáním s ostatními mainstreamovými konektory je rozhodnutí jasnější.

Jaký konektor byste si měli vybrat?

• Vyberte FCpři zapojování testovacích přístrojů, přiřazování starších FC zařízení nebo při budování spojů laser/senzor/PM, kde stabilní vyrovnání převyšuje rychlost.
• Vyberte LCpro transceivery akabeláž s vysokou{0}}hustotou, kde jeho 1,25mm objímka zhruba zdvojnásobuje hustotu portu.
• Vyberte SCpro FTTH a přístupové sítě, kde je SC/APC široce nasazeno a lze jej snadno ukončit v terénu.
• VybratULICEhlavně, aby odpovídaly existujícímu vícevidovému závodu; málokdy je to volba pro novou práci.

Pokud konkrétně vážíte dva 2,5mm šrouby-proti-přítlačným možnostem, naše poznámka krozdíly mezi SC a FC konektoryjde hlouběji na kompromisy-.

Matice výběru FC konektoru

Pro rychlou orientaci uvádíme, jak výběr obvykle závisí na aplikaci:

Výhody a omezení FC konektorů

Upřímné shrnutí: FC vyměňuje pohodlí za stabilitu. Někde je to hodně a jinde špatně.

Kde je FC silný.Závitová spojka odolává náhodnému odpojení a vibracím, konstrukce ferule-a{1}}klíče podporuje opakovatelné zarovnání a konektor je k dispozici v UPC i APC, aby vyhovoval různým potřebám-ztrátovosti -, a proto přetrvává v testovacích, laserových a PM aplikacích.

Kde FC zaostává.Připojuje se a odpojuje pomaleji než SC nebo LC, je fyzicky větší než LC, a tak se špatně hodí pro panely s vysokou-hustotou a vyžaduje větší péči při spojování: klíč musí být zarovnaný a objímka by nikdy neměla být tlačena ani otáčena proti svému protikusu.

Kdy nepoužívat FC

Přeskočte FC, když je prioritou hustota portů nebo rychlost záplatování (dosah pro LC), při nasazování standardní FTTH nebo přístupové sítě (SC/APC je obvykle normou) nebo když nic na spoji ve skutečnosti nevyžaduje stabilitu vláken FC. Volba FC „to be safe“ na hustém panelu obvykle jen zvyšuje náklady a zpomaluje instalaci.

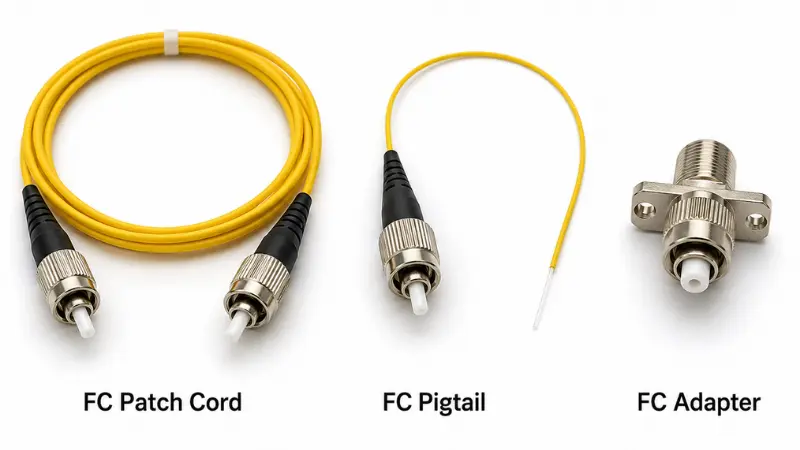

FC Patch Cord vs FC Pigtail vs FC adaptér

Tyto tři produkty FC řeší různé problémy a jejich smíchání je běžnou chybou při objednávání:

• FC propojovací kabelyjsou dokončeny na obou koncích a připojují přímo dva porty -, například nástroj k propojovacímu panelu. Bundy jsou typicky 2,0 mm nebo 3,0 mm.
• FC copánkymají na jednom konci konektor a na druhém holé vlákno, které je určeno k fúzi{0}}spojené do kabelu nebo zásobníku. Obvykle používají 0,9 mm těsné -tlumené vlákno.
• FC adaptéry(spojky) jsou samičí přepážka, která spojuje dva FC konektory přes vyrovnávací pouzdro; montují se do panelů, krabic a krytů.

Jak vybrat správný konektor FC Fiber?

Před objednáním FC konektoru, propojovacího kabelu, pigtailu nebo adaptéru si ověřte těchto pět věcí.

1. UPC nebo APC

Použijte FC/UPC pro obecná propojení v jednom{0}}režimu, kde stačí nízká ztráta vložení. Použijte FC/APC tam, kde záleží na zpětném odrazu - lasery, analogové/CATV, PON a přesné měření. Nikdy nemíchejte APC s UPC nebo PC.

2. Typ vlákna

Potvrďte, zda je odkazjeden-režim nebo vícerežim. Jedno-režim FC je normou v telekomunikační, testovací a-optikě na dlouhé vzdálenosti; multimode FC existuje, ale v nové práci je mnohem méně běžný.

3. Průměr kabelu

Přizpůsobte botičku a konektor kabelu: 0,9 mm pevné-vlákno s vyrovnávací pamětí pro většinu pigtailů a 2,0 mm nebo 3,0 mm pláště pro propojovací kabely, v závislosti na vedení a životnosti.

4. Kompatibilita adaptéru a klíče

Adaptér musí odpovídat lesku a klíči. Adaptéry FC se dodávají v úzkém klíči (často označeném NK / 2,0 mm) a širokém klíči (WK / 2,14 mm), přičemž úzký klíč je dnes běžnější. U FC/APC je vyrovnání klíčů kritické, protože úhlová poloha nastavuje výkon - nesoulad klíče může zabránit správnému usazení nebo zvýšit ztrátu.

5. Požadavky na výkon

Nezůstávejte u názvu konektoru. Potvrďte čísla, která rozhodují o tom, zda odkaz funguje:

• Ztráta vložení (IL)- světlo ztracené procházející spárovaným párem; nižší je lepší. Zeptejte se na typické a maximální hodnoty.
• Návratová ztráta (RL)- světlo odražené zpět ke zdroji; vyšší dB je lepší, a to je hlavní důvod, proč zvolit APC.
• Provozní vlnová délka- potvrďte, že je sestava dimenzována pro vaše okno (například 1310/1550 nm v jednom-režimu).
• Bunda, odolnost a prostředí- hodnocení bundy (např. LSZH), životnost zástrčky-cyklů a jakékoli venkovní nebo průmyslové požadavky.

U objednávek B2B se také vyplatí potvrdit, že dodavatel může poskytnout zkušební protokoly, vlastní délky, štítky a balení.

Časté chyby, kterým je třeba se vyhnout?

• Kombinace APC a UPC:Různé geometrie-čela znamenají, že jejich spárování způsobuje vysoké ztráty a může poškodit lak. Při zadávání veřejných zakázek většina chyb FC spočívá v nesouladu vyleštění, -průměru kabelu nebo v předpokladu, že každý adaptér FC je zaměnitelný.
• Ignorování čistoty:Prach, olej a škrábance zvyšují ztráty a ničí opakovatelnost testu. Zkontrolujte aočistěte koncovou plochupřed každým kamarádem, zvláště na nástrojích.
• Použití FC tam, kde se LC nebo SC hodí lépe:Panely s vysokou-hustotou obvykle vyžadují LC; FTTH obvykle chce SC/APC. Rezerva FC pro stabilitu závitu nebo kompatibilitu zařízení.
• Zapomeňte na porty na obou koncích:Konektor musí odpovídat zařízení, adaptéru, panelu nebo přístroji. Před objednáním propojovacích kabelů FC zkontrolujte oba konce propojení - a přečtěte si štítek portu a nehádejte podle vzhledu.

Kontrolní seznam nákupu FC Fiber Connector

Před zadáním objednávky potvrďte toto:

• Konfigurace konektoru: FC na FC nebo hybrid, jako je FC na LC nebo FC na SC
• Polština: UPC nebo APC
• Vlákno: jeden-režim nebo vícerežim
• Délka kabelu
• Průměr kabelu: 0,9 mm, 2,0 mm nebo 3,0 mm
• Materiál bundy a hodnocení
• Simplexní nebo duplexnístruktura
• Typ adaptéru, klíč a způsob montáže
• Cíle ztráty vložení a ztráty návratu
• Zkušební protokol, potřeby označování a balení

Poznámky k nákupu pro B2B kupující

U projektových zakázek často výchozí katalogové hodnoty nestačí. Délka kabelu, materiál pláště, barva botky, lesk, formát štítku a balení – to vše má vliv na to, jak hladce se díly instalují v měřítku -, a na problémy s FC, kterým se lze vyhnout, na místě lze vysledovat nesoulad s leskem, nesprávný průměr kabelu nebo klíč adaptéru, který nebyl specifikován. Zamkněte tyto podrobnosti na nákupní objednávce a požádejte o-zprávy o dávkách testů u čehokoli, co je zařízení pro testování napájení nebo odrážející-citlivé odkazy.

Závěr

FC vláknový konektor je závitový konektor vytvořený pro stabilní, opakovatelná optická připojení, díky čemuž je relevantní na testovacích přístrojích, v laserových a senzorových systémech a všude tam, kde bylo stávající zařízení navrženo kolem FC portů -, i když LC a SC dominují novým sítím s vysokou-hustotou a přístupem. Vyberte FC, když to port, cíl výkonu nebo prostředí konkrétně vyžadují; sáhněte po LC pro hustotu a SC/APC pro FTTH.

Před objednávkou proveďte rychlé kontroly, které zabrání většině problémů: potvrďte oba porty zařízení, leštění (UPC nebo APC), typ vlákna, průměr kabelu a klíč adaptéru a požádejte o zkušební protokol o jakýchkoliv napájecích nástrojích nebo -odrazech citlivých spojích. Dostat je přímo dopředu je to, co udržuje ztrátu vložení, ztrátu návratnosti a náklady na přepracování na nízké úrovni.
