Co je to MPO adaptér?
An MPO adapter, sometimes written as an MPO/MTP adapter, is a fiber optic coupling device built for multi-fiber MPO connectors. It receives one connector from each side and holds them in the correct orientation so a whole row of fibers, whether that is 8, 12, 16, or 24 of them, mates together through one compact interface.
Na rozdíl od aadaptér LC s jedním vláknem-, který spojuje pouze dvě vlákna, MPO adaptér spravuje celé pole, někdy dva naskládané řádky. To z něj dělá páteř-záplatování s vysokou hustotou, kde je pod tlakem prostor ve stojanu, proudění vzduchu a vedení kabelů.

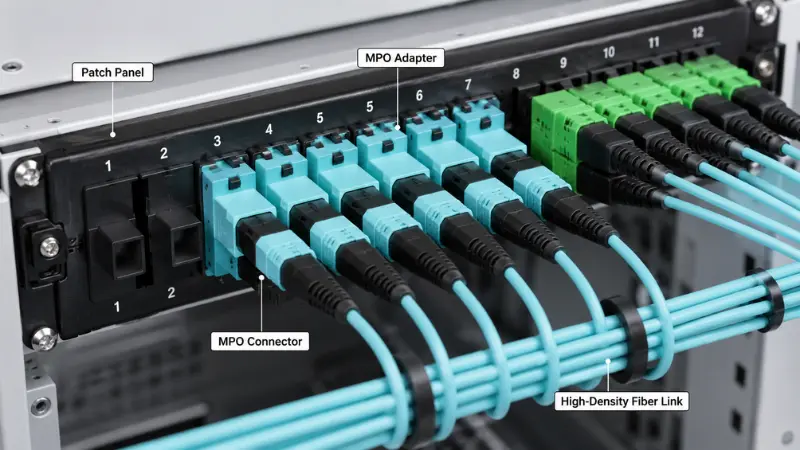

Adaptéry MPO obvykle najdete v propojovacích panelech datových center a kazetách MPO, páteřní a trunkové kabeláži, optických distribučních rámech a migračních projektech přesouvajících 40G, 100G nebo 400G duplexní linky na paralelní optiku.
MPO adaptér vs MPO konektor
Tyto dva pojmy cestují společně, ale nejsou totéž. Konektor je na kabelu; adaptér je v panelu.
| Položka | Adaptér MPO | MPO konektor |
|---|---|---|
| Hlavní funkce | Spojuje a vyrovnává dva konektory MPO | Ukončuje řadu optických vláken |
| Kde to sedí | Montuje se do panelu, kazety nebo adaptérové desky | Připojuje se ke konci kmenového nebo propojovacího kabelu |
| Klíčová práce | Drží oba konektory ve správné orientaci | Přenáší vlákna a spojuje se s opačným konektorem |
| Co zkontrolovat | Polarita, klíčová orientace, styl bydlení, počet vláken | Počet vláken, pohlaví, jakost ferule, lesk, vložný útlum |
Stručně řečeno,MPO konektorje část připojená ke kabelu, zatímco adaptér je část v panelu, která umožňuje správné spojení dvou konektorů.
Jak funguje MPO adaptér?
Adaptér MPO je mechanické vedení, nikoli optická součást. Obvykle neobsahuje žádnou vlastní vlákninu. Když zatlačíte konektor z každé strany, pouzdro adaptéru zafixuje jejich orientaci a drží správnou polohu, aby se obě objímky mohly přesně setkat.
Pouzdro, klíč a vodicí kolíky
Každý konektor MPO používá obdélníkový více{0}}vláknový (MT) konektor s malým klíčem na jedné straně těla. Otvor adaptéru je tvarován podle tohoto klíče, takže konektor sedí pouze jedním směrem. Jemné zarovnání však pochází ze samotných objímek. Ve správném páru je jeden konektor kolíkový, což znamená samec se dvěma vodícími kolíky, a druhý je uvolněný, což znamená samice se dvěma vodícími otvory. Kolíky se zasunou do otvorů a zaregistrují obě objímky s přesností na mikrometry. TheRozměry rozhraní MPOkteré definují tuto geometrii kolíků a vodítek-pro zástrčky a zástrčky jsou stanoveny v normě IEC 61754-7, a proto se kompatibilní konektory a adaptéry od různých výrobců mohou vzájemně propojovat.
Pohlaví konektoru není volitelné
Protože vyrovnání závisí na usazení kolíků do otvorů, potřebuje pracovní sdružený bod přesně jeden samčí a jeden samičí konektor. Dva samci se neusadí, protože nejsou žádné otvory pro uchycení kolíků a jejich násilím může dojít k poškození koncových ploch. Dvě samice je vůbec nemají co sladit. Než tedy objednáte, sledujte pohlaví podél celého odkazu: pokud váš kufr přistane ženská, kazeta nebo propojovací kabel na druhé straně musí přinést kolíky. Adaptér nemůže opravit nesoulad pohlaví; drží pouze to, co mu dáte.
Vysvětlení polarity a orientace klíče MPO adaptéru
Polarita je ta část práce MPO, která produkuje nejvíce chyb v poli, protože části mohou mechanicky pasovat, zatímco optická dráha je špatná. V duplexním spojení jedno vlákno vysílá a druhé přijímá. V rámci více-vlákna MPO, které vysílají-a{4}}přijímají vztahy, musí přežít každý kmen, kazeta a propojovací kabel v kanálu, takže polarita je vlastností celého spojení, nikoli jednoho adaptéru.
Typ A, Typ B a Typ C
TIA-568.3 popisuje tři typy polarity pole. Liší se v tom, jak jsou vlákna mapována od jednoho konce ke druhému, a v tom, jak jsou konektory klíčovány.
| Typ | Mapování vláken (kde přistává pozice 1) | Orientace klíče | Kam se to hodí |
|---|---|---|---|
| Typ A (rovný) | Pozice 1 až pozice 1 | Klávesa-nahoru na klávesu-dolů | kazetová{0}}strukturovaná kabeláž; kanál potřebuje jeden přehozený propojovací kabel |
| Typ B (obrácený) | Pozice 1 až pozice 12 | Klíč-nahoru ke klíči-nahoru | Běžná volba pro přímou paralelní optiku; na obou koncích fungují stejné propojovací kabely |
| Typ C (pár-převrácený) | Pozice 1 až 2, ve vyměněných párech | Klávesa-nahoru na klávesu-dolů | Některé duplexní systémy MPO-na{1}}LC |
Všechny tři jsou platné a{0}}vyhovují standardům a všechny tři dosahují stejného cíle – přenést vysílání na jednom konci a přijímat na druhém. Háček je v tom, že nejsou interoperabilní, pokud je smícháte. Vyberte jednu metodu pro celou instalaci a udržujte ji konzistentní, protožeMetody polarity TIA-568.3jsou ve výsledku zaměnitelné, ale ne při kombinaci ve stejném kanálu.
Klávesa čtení-nahoru a klávesa-dolů
Klávesa-nahoru znamená, že klíčová karta konektoru směřuje nahoru; klávesa-dolů znamená, že ukazuje dolů. S klíčem nahoře a koncem směrem k vám je pozice 1 zcela vlevo. O tom, zda se dva spojené konektory stýkají klíč-nahoru ke klíčku-dolů nebo klíč{7}}nahoru ke klíčku-nahoru, je přesně to, co rozhoduje o přímém a opačném mapování, takže v datovém listu je klíčový vztah přímým vodítkem k typu polarity. Jedna past stojí za označení: obrácení pozic také obrátí šikmou koncovou plochuSinglemode konektory APC, takže typ B je obvykle vícerežimová, plochá-polská konvence. Pokud pracujete s APC, ověřte si leštění a úhel, než se rozhodnete pro metodu.
Adaptér MPO vs MTP: Jsou stejné?
Často uvidíte díly označené MPO/MTP a budete se divit, zda nekupujete dvě různé věci. MTP je registrovaná ochranná známka společnosti US Conec pro její vlastní vylepšený konektor MPO, postavený na užší tolerance s plovoucí objímkou a kovovou svorkou. Podle definice anMTP konektor je plně v souladu se standardem MPO, takže MTP a generický MPO mezistupeň. Jednoduše řečeno, každý MTP je MPO, ale ne každý MPO je MTP.
Pro adaptér to znamená, že kvalitní MPO adaptér bude odpovídat MTP i generickým MPO konektorům; praktické rozdíly ve ztrátové konzistenci a trvanlivosti párovacího-cyklu se projevují většinou v konektoru, nikoli ve spojce. Když je ve specifikaci projektu uvedeno MTP, stojí za to zkontrolovat, zda zákazník myslí konkrétně značku US Conec nebo zda toto slovo používá volně pro jakýkoli MPO, protože toto jediné rozlišení mění cenu a zdroje. Pro hlubší srovnání viz našeprůvodce po vláknech MPO a MTP.
Typy MPO adaptérů
Podle počtu vláken: 8, 12, 16 a 24
Přizpůsobte adaptér formátu konektoru a aplikaci. Běžné počty a kde se vyskytují:
- 8 a 12 vlákno:40G-SR4 a 100G-SR4 používají 8 vláken, často umístěných uvnitř 12-vláknového MPO; singlemode 400G-DR4 také používá 8 vláken v MPO-12.
- 16 vláken:400G-Varianty SR8 a 800G používají v MPO-16 16 vláken, z nichž 8 vysílá a 8 přijímá.
- 24 vlákno:dvou{0}}řádkový formát pro velmi vysokou hustotu a některé starší odkazy 100G-SR10.
MPO-12 a MPO-16 nejsou zaměnitelné. Liší se šířkou objímky a klíčem, takže se liší i otvor adaptéru. Před nákupem si ověřte počet na konektoru i panelu.Více{0}}početní adaptéry MTP/MPOjsou k dispozici pro zjednodušení skladování, ale adaptér musí stále odpovídat konektoru, který skutečně používáte.
Singlemode vs multimode
Adaptéry MPO jsou k dispozici pro oba. Singlemode (OS2) vyhovuje delšímu dosahu a nižším ztrátovým rozpočtům, zatímco multimode (OM3, OM4, OM5) dominuje krátkým{5}}vysokodosahovým-spojům uvnitř datového centra. Typ vlákna určuje lesk konektoru a stupeň výkonu a často i barvu pouzdra. Pokud se stále rozhodujete, který nasadit, náš přehledsinglemode versus multimode vláknouvádí kompromisy-.
Barevné označení a pouzdro
Barva je užitečné první vodítko. Aqua obvykle signalizuje OM3 nebo OM4, purpurová nebo erika fialová často OM4, limetkově zelená signalizuje OM5 a modrá nebo zelená je běžná pro singlemode. Je to vodítko, nikoli záruka, protože výrobci se liší a výběr UPC-vs{7}}APC také ovlivňuje barvu karoserie. Raději si přečtěte datový list pro typ vlákna, polaritu a jakost, než abyste kupovali pouze barvu pouzdra. Pokud vaše rozhodnutí o barvě skutečně závisí na skle,Multimódová řada OM1 až OM5vysvětluje, jak se známky mapují k aplikacím.
Přírubové vs bezpřírubové
Toto je spíše rozhodnutí panelu-než rozhodnutí týkající se výkonu.
| Aspekt | Přírubové | Bezpřírubové |
|---|---|---|
| Montáž | Přišroubujte-k kovovému panelu | Zaklapněte-klip, nástroj-méně |
| Nejlépe když | Opravené ODF nebo patch panely, těžší manipulace, časté re{0}}záplatování | Modulární panely a kazety s vysokou-hustotou, rychlá montáž |
| Vyměnit- | Silnější držení, pomalejší montáž | Rychlá montáž, upevnění závisí na výřezu panelu |
Pokud je adaptér umístěn v pevném kovovém rámu, se kterým se často manipuluje, je bezpečnější volbou přírubový. Pokud balíte hustý modulární panel a chcete montáž- méně nářadí, obvykle vyhraje bezpřírubová.
Kde se používají MPO adaptéry?
Spíše než seznam aplikací pomůže podívat se na místo připojení a poznámku k výběru pro každou z nich.
datová centra.Adaptéry MPO jsou umístěny v propojovacích panelech, na zadní straně kazet a na spojích kufru-k-kufru. Typická cesta vede ve velkém-počtuMPO trunk nebo patch kabelna panel a poté jej vyvede přes kazety do LC duplexních portů. Poznámka k výběru: musí odpovídat typu polarity kazety a orientaci kláves, jinak nebude přerušení zachováno vysílání a příjem.
Telecom a ODF.V optických distribučních rámech a centrálním{0}kancelářském směrování spojuje MPO mnoho vláken do kompaktních panelů. Pokud se rozhodujete mezi styly rámů, naše srovnáníODF versus patch panelkryty, kam se každý hodí.
Kazety a breakout.Mnoho kazet používá MPO adaptéry vzadu a LC vpředu, čímž se jeden kufr mění na duplexní záplatovací porty. Pro smíšená nasazení vizLC versus MTP/MPO pro vysokou hustotua kde
8-jádro SC-prolomení MTP/MPOdává smysl.
Vysokorychlostní-migrace.Přechod z duplexní na paralelní optiku zjednodušuje kabeláž MPO fyzickou vrstvu. 400G-SR8, například běží16 vláken přes MPO-16podle IEEE 802.3. Pokud nejprve uděláte krok 100G, náš
Průvodce kabeláží 100Gprochází možnosti.
Výhody na první pohled
| Prospěch | Co to znamená v praxi |
|---|---|
| Vyšší hustota | Jedno rozhraní MPO nese 8 až 24 vláken, čímž se snižuje počet spojek a adaptérů v racku |
| Správa čističů | Méně přípojných bodů znamená menší přetížení a lepší proudění vzduchu |
| Rychlejší instalace | Před-vynechání kufrů a kazet{1}}leštění a spojování na místě |
| Jednodušší upgrady | Plánovaná páteř MPO se může později vrátit-na kazety, breakouty nebo přímou paralelní optiku |
| Vysoká{0}}rychlost připravena | Nativní vhodné pro paralelní transceivery 40G, 100G a 400G |
Jak si vybrat MPO adaptér: 6-krokový rámec?
Spíše než vybírání podle tvaru, pracujte dolů v kanálu v tomto pořadí:
- Potvrďte typ odkazu.Jde o přímé propojení MPO-na{1}}MPO, nebo o MPO kmenové napájecí kazety, které se prolomí do LC?
- Potvrďte rozhraní transceiveru.Všimněte si počtu vláken a konektorů, například 100G-SR4 při 8 vláknech nebo 400G-SR8 při 16 vláknech a často APC.
- Potvrďte počet vláken kmene.MPO-8, 12, 16 nebo 24; adaptér tomu musí odpovídat.
- Potvrzení kazety versus přímé.Kazety nastaví mapování polarity za vás. Přímé spojení tlačí polaritu na kufr a propojovací kabely, takže odpovědnost nesete sami.
- Potvrďte orientaci klíče a umístění.Klávesa-nahoru na klávesu-dolů nebo klávesa{2}}nahoru na klávesu-nahoru pro vaši metodu a s přírubou nebo bez příruby pro váš panel.
- Potvrďte ztrátový rozpočet a čistotu.Zvolte stupeň ztráty vložení-, který váš rozpočet na propojení potřebuje, a naplánujte si kontrolu a vyčištění před spojením.
Pokud vám kroky 1 až 5 ponechávají více než jeden počet na skladě, multi-formátový adaptér může poličku zjednodušit, ale až poté, co budou tyto kroky skutečně usazeny.
Příklad: Výběr adaptéru pro propojovací panel datového centra
Řekněme, že přikládáte 24-vláknový OM4 MPO trunk na 1U panel a přepojujete jej na LC duplex pro 100G-přepínače SR4. Konektory kufru jsou samice a konektory kazetového MPO jsou samec, takže standardní adaptér MPO je spojuje bez konfliktu pohlaví. Standardizovali jste metodu B, takže kazety a kufr jsou typu B a konektory se shodují s klíčem -až klíč{10}} nahoru; adaptér prostě musí podporovat tuto orientaci a{12}}formát počtu vláken, který kazeta používá. Vybíráte si bezpřírubové adaptéry, protože panel má hutný design{14}}, aqua pouzdro, protože vlákno je OM4, a nízkoztrátové, protože kanál už utrácí rozpočet na dvě kazetové vložky. Před záplatou zkontrolujete každou objímku. Nic z toho není exotické, ale vynechejte kontrolu polarity a celý panel tiše vysílá do vysílání.
Kontrolní seznam specifikací adaptéru MPO pro RFQ
Když zasíláte žádost o cenovou nabídku, poskytněte dodavateli tyto údaje, aby byla správná část odeslána poprvé:
- Počet vláken: 8F, 12F, 16F nebo 24F
- Typ vlákna: singlemode (OS2) nebo multimode (OM3, OM4, OM5)
- Typ polarity: A, B nebo C
- Orientace kláves: klávesa-nahoru ke klávese-dolů nebo klávesa-nahoru ke klávese-nahoru
- Pohlaví konektoru použité v odkazu
- Pouzdro: přírubové nebo bezpřírubové
- Barva a materiál pouzdra
- Rozsah provozních teplot
- Vložení-stupeň ztráty nebo odkaz-cíl rozpočtu
- Kompatibilita protiprachových krytek a adaptérové desky nebo panelu
- Shoda, jako je RoHS, plus zkušební protokol
Krátké schéma kabeláže vedle tohoto seznamu odstraňuje většinu tam{0}}a{1}}vpřed.
Než se spojíte, zkontrolujte a vyčistěte
Objímka MPO obsahuje mnoho koncových ploch do jednoho povrchu, takže jedna skvrna může odstranit více než jeden kanál. U 16- a 24-vláknových objímek ztěžuje výškové kolísání napříč vlákny rovnoměrné čištění, proto je pravidlem kontrolovat, čistit a znovu kontrolovat. Znečištění se projevuje vyšší vložnou ztrátou, vyšší odrazivostí a přerušovanými spoji, které se v hustém panelu pomalu vykreslují. Používejte správné nástroje pro kontrolu a čištění MPO a řiďte se zvukemend-kontrola obličejepřed každým kamarádem. Naše poznámky na
manipulace s MPO propojkamipokrýt každodenní{0}}každý{1}}denní péči, která v první řadě udrží koncové obličeje čisté.
Časté chyby a jejich cena
- Ignorování polarity.Díly pasují, ale přenos dosedá na přenos. Odkaz je tmavý a ztrácíte čas sledováním spojení, které fyzicky vypadá správně.
- Zacházení s MPO a MTP jako s identickou kvalitou.Oba se páří, ale ztráta a životnost se liší. Za předpokladu, že parita může tiše vyhodit napjatý linkový rozpočet.
- Nákup pouze podle barvy.Aqua nepotvrzuje jakost, polaritu ani lesk. Datový list ano.
- Zapomínání na pohlaví.Dva připnuté nebo dva nepřipnuté konektory se nezarovnají a jejich vynucení může poškrábat koncové plochy.
- Žádný plán upgradu.Adaptér a zavazadlový prostor, které byly vybrány pouze pro dnešek, se nemusí později vrátit{0} čistě na 400 G nebo 800 G.
FAQ O MPO adaptérech
Otázka: Co vlastně dělá adaptér MPO?
Odpověď: Spojuje dva MPO konektory a drží je zarovnané tak, aby se celá řada vláken spojila najednou přes jedno kompaktní rozhraní.
Otázka: Je adaptér stejný jako konektor?
Odpověď: Ne. Konektor je připojen ke kabelu a adaptér je spojovací částí v panelu, která umožňuje spojení dvou konektorů.
Otázka: Mám použít typ A nebo typ B?
A: Záleží na celém kanálu. Typ B je společný pro přímou paralelní optiku, protože na obou koncích fungují stejné propojovací kabely. Typ A je běžný u kazetové-strukturované kabeláže. Rozhodněte se jednou a udržujte to konzistentní od konce do konce.
Otázka: Může jeden adaptér sloužit jak MPO-12, tak MPO-24?
Odpověď: Ne. Šířka objímky a klíč se liší, takže otvor adaptéru je-specifický. Některé adaptéry jsou nabízeny v několika verzích, ale každá verze stále odpovídá jednomu formátu.
Otázka: Jak přečtu klíč-nahoru nebo klíč{1}}dolů ze specifikace nebo fotografie?
Odpověď: Najděte klíčový jazýček na těle konektoru. To, zda se dva spojené konektory setkávají nahoru-k-dolů nebo nahoru-k-nahoru, vám řekne přímé a opačné mapování, které přímo souvisí s typem polarity.
Otázka: Jsou singlemode a multimode adaptéry pouze různé barvy?
Odpověď: Ne. Typ vlákna ovlivňuje lesk, jakost a tolerance, nejen barvu. Potvrďte celou specifikaci.
Otázka: Jaký adaptér MPO potřebuji pro 400G nebo 800G?
A: Tyto paralelní optiky používají 16vláknový MPO-16, často s APC. Přiřaďte adaptér k tomuto počtu a klíči.
Otázka: Jak poznám, že je adaptér dodavatele dobrý?
Odpověď: Požádejte o typ vlákna, polaritu, pohlaví, pouzdro, stupeň ztráty-vkládání a zkušební zprávu a poté zkontrolujte, zda se shoduje a splňuje váš rozpočet na propojení.
Otázka: Co si mám objednat spolu s adaptéry?
Odpověď: Obvykle kmenové a propojovací kabely, kazety, adaptérová deska nebo panel a protiprachové krytky, všechny přizpůsobené stejné polaritě a schématu klíče.
Závěr
Adaptér MPO je malá součástka s nadměrnou velikostí: udržuje dva více{0}}vláknové konektory zarovnané, aby propojení fungovalo hned napoprvé. Získejte správný počet vláken, polaritu, pohlaví, typ vlákna a pouzdro a ověřte je podle standardů rozhraní a polarity, než abyste kupovali vzhled. Pokud určujete rozsah projektu MPO/MTP, zašlete svému dodavateli dopředu počet vláken, typ polarity, orientaci klíče, styl pouzdra a schéma kabeláže. To je nejrychlejší cesta dopravaadaptér MPOa odpovídající kabelové sestavy pro vaši síť.
