8jádrový propojovací kabel SC to MTP/MPO: tam, kde se nejlépe hodí

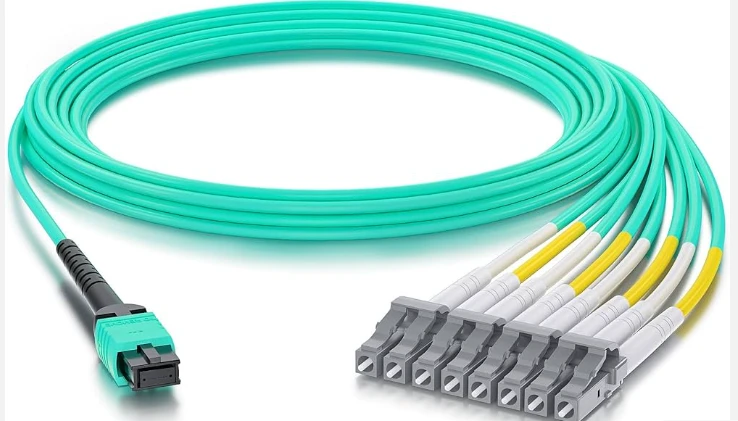

8-jádrový propojovací kabel SC to MTP/MPO je sestava vylamovacího kabelu, která je zakončena jedním vícevláknovým konektorem MTP/MPO na jednom konci a čtyřmi duplexními konektory SC na druhém konci, který vede přes jeden plášť osm optických vláken. Slouží jako přímý most mezi-infrastrukturou paralelní optiky s vysokou hustotou a starším zařízením s koncovkou SC-. Díky tomu je jedním z nejpraktičtějších nástrojů pro sítě, které nejsou připraveny na trhání a výměnu, ale stále potřebují přejít na 40G nebo 100G.

Pokud vaše zařízení stále provozuje propojovací panely založené na SC{0}}, OLT nebo testovací přístroje spolu s novějšími spínacími zařízeními QSFP+, tento kabel eliminuje potřebu přechodných kazet nebo adaptérových panelů. Jeden konec se zasune přímo do portu transceiveru QSFP+ SR4; ostatní se rozšiřují do vaší stávající duplexní infrastruktury SC. Tato přímost je to, co jej činí cenným - a čím se liší od běžnějších kabelů MTP-k{8}}LC breakout, které dominují většině katalogů datových center.

Proč je v moderní kabeláži důležitý počet 8 vláken

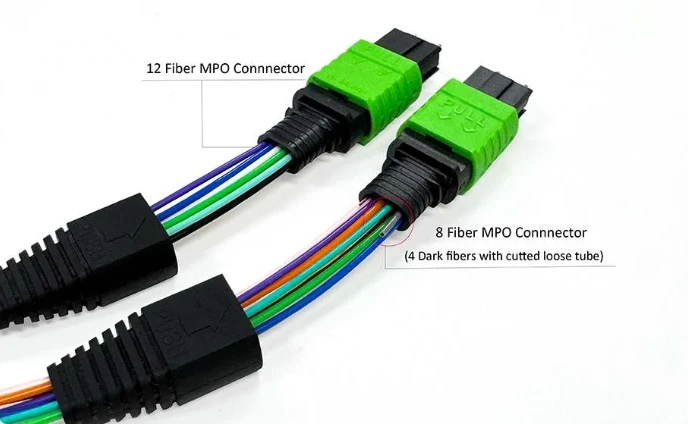

Odvětví optických vláken se postupně přesouvá z architektury Base-12 na architekturu Base-8, a to z dobrého důvodu. Standardní transceiver QSFP+ nebo QSFP28 používá čtyři pruhy pro vysílání a čtyři pruhy pro příjem – celkem osm vláken. Když nasadíte 12vláknový hlavní kabel MTP pro aplikaci QSFP, čtyři vlákna ve středu konektoru zůstanou nepoužitá. Při rozsáhlém nasazení se stovkami linek toto nečinné vlákno představuje značné promarněné investice.

An8jádrový propojovací kabel SC to MTP/MPOdokonale odpovídá skutečnému využití vláken optiky 40GBASE-SR4 a 100GBASE-SR4. Každé vlákno přenáší provoz. Žádný odpad, žádná mrtvá vlákna zahlcující vaši dokumentaci. Kabely Base-8 lze také úhledně škálovat do standardních konfigurací portů přepínačů – většina šasi má počet portů v násobcích čtyř (16portové, 32portové linkové karty), které se čistě mapují na 8vláknové MTP konektory bez osiřelých vláken.

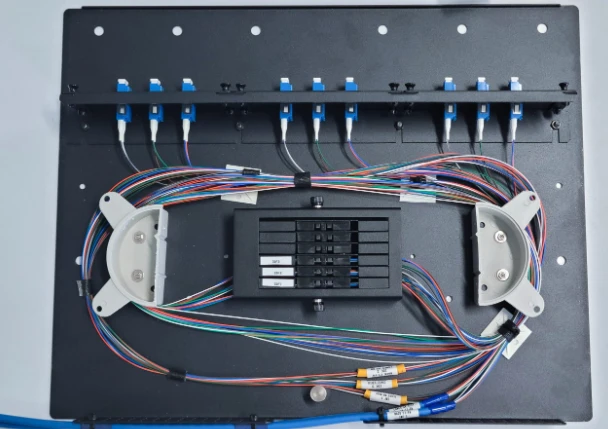

Přemostění starších sítí SC na paralelní optiku

Zde si zasloužená šňůra SC-to{1}}MTP/MPO vydělává. SC konektory dominovaly podnikové a telekomunikační kabeláži více než dvě desetiletí. Spousta kampusových sítí, hlavní stanice CATV, vládní zařízení a centrální kanceláře operátorů mají stále řadu SC propojovacích panelů za řadou. Výměna veškeré infrastruktury za LC jen pro přístup k rychlostem 40G je drahá a rušivá.

Místo toho vám 8-vláknový MTP--SC breakout kabel umožňuje připojit 40G QSFP+ port přímo ke čtyřem stávajícím SC duplexním portům. Každý pár SC zvládá jeden pruh 10G, takže jediný transceiver QSFP+ efektivně přeruší spojení 4×10G přes vaši stávající továrnu SC. Stejná logika platí pro 100G QSFP28 SR4 transceivery rozdělené do 4×25G pruhů. Ušetříte své investice do kabeláže a zároveň získáte přístup k hustotě šířky pásma paralelní optiky.

Toto není okrajový scénář. Telekomunikační operátoři provozující starší infrastrukturu SONET/SDH na SC konektorech, univerzitní kampusy se stárnoucími SC-ukončenými páteřními budovami a vysílací zařízení propojená s SC vláknem pro přenos videa, to vše se setkává s přesně touto situací. 8jádrový kabel SC na MTP/MPO jim poskytuje migrační cestu, která nevyžaduje upgrade vysokozdvižného vozíku.

Vysvětlení konfigurace polarity pro propojení SC-na{1}}MTP

Polarita je jedním z nejčastějších bodů selhání v kabeláži MTP/MPO a její správné provedení na SC breakout není výjimkou. Pro standardní 8-vláknovou přerušovací sestavu SC na MTP/MPO je polarita typu B (metoda B podle TIA-568) výchozí volbou pro aplikace transceiveru QSFP. V konfiguraci typu B se pozice vlákna 1 na jednom konci mapuje do pozice vlákna 8 na druhém - úplné obrácení pole, které zajišťuje, že vysílací vlákna jsou zarovnána s přijímacími vlákny napříč spojem.

Polarita typu A (přímá{0}}průchozí) je méně obvyklá ve scénářích přerušení a obvykle je vyhrazena pro spojení mezi kmenem-k-kanálu, kde kazety zvládají překlopení Tx/Rx. Typ C (pár{4}}převrácený) je speciální konfigurace používaná u konkrétních kazet{5}}založených strukturovaných kabeláží. Pokud dokumentace k vaší infrastruktuře neurčuje jinak, typ B je bezpečnou volbou pro přímé transceiver-do-SC breakout aplikací. Potvrzení polarity před objednáním zabrání frustrujícímu scénáři čisté instalace, která prostě neprojde světlem.

Singlemode vs. Multimode: Přizpůsobení typu vlákna aplikační vzdálenosti

8jádrový propojovací kabel SC to MTP/MPO je dostupný v singlemode (OS2, 9/125μm) i multimode (OM3 50/125μm, OM4 50/125μm) variantách. Výběr závisí na typu vašeho transceiveru a požadavcích na dosah.

Pro multimódové aplikace podporuje vlákno OM3 40GBASE-SR4 až 100 metrů a 10GBASE-SR až 300 metrů. OM4 prodlužuje tyto vzdálenosti o - 150 metrů při 40G SR4 - a nabízí téměř dvojnásobnou efektivní modální šířku pásma na 850 nm (4700 MHz·km vs . 2000 MHz·km). Pokud v datovém centru budujete nové horizontální běhy, přírůstkové náklady na OM4 oproti OM3 stojí za prověření do budoucna-. Pro hlubší srovnánítřídy multimodových vláken od OM1 do OM5každá generace představuje měřitelný krok v hustotě šířky pásma a podporované délce linky.

Singlemode OS2 fiber je volbou pro aplikace s delším-dosahem - 100GBASE-PSM4 na vzdálenost až 500 metrů nebo 40GBASE-PLR4 s dosahem 10 km. Páteřní nasazení vládních a kampusových sítí, která pokrývají více budov, obvykle potřebují singlemode, zvláště když byly SC patch panely na vzdáleném konci původně instalovány pro telekomunikační aplikace na dlouhé vzdálenosti.

Klíčové scénáře nasazení

Migrace datového centra 10G-na 40G

Zařízení provozující 10G SFP+ transceivery napříč SC-koncovanými patch panely může upgradovat páteřní vrstvu na 40G QSFP+ bez přerušování-jednoho panelu. 8jádrový přerušovací kabel SC na MTP/MPO propojuje port QSFP+ přímo se čtyřmi duplexními porty SC, z nichž každý nese jeden pruh 10G. Tato cesta migrace nevyžaduje žádné změny stávající horizontální kabeláže.

Propojení telekomunikační centrály

Centrální kanceláře často udržují optické distribuční rámy založené na SC-, které jsou v provozu již léta. Připojení nového zařízení DWDM nebo ROADM s rozhraními MTP/MPO k těmto stávajícím rámcům vyžaduje rozhraní, které mluví oběma jazyky konektorů. 8jádrová sestava to zvládá bez mezikazety, čímž ušetří 1U prostoru v racku na místo připojení.

Vysílání a přenos A/V

Profesionální vysílací zařízení často používají SC vlákno pro přenos nekomprimovaného videa mezi studii a řídícími místnostmi. Když přidáte video routery založené na IP{1}} s porty QSFP, přerušovací kabel SC na MTP/MPO čistě integruje nové zařízení do stávajícího závodu na výrobu vláken.

Testovací a laboratorní prostředí

Síťové testovací laboratoře často udržují kombinaci typů konektorů napříč různými generacemi zařízení. 8-jádrový propojovací kabel SC to MTP/MPO umožňuje technikům propojovat starší testovací přístroje s porty SC a novější testovací sady s více vlákny, aniž by museli hledat adaptéry.

Kvalita konektoru a úvahy o ztrátě vložení

Rozpočty ztráty vložení se zpřísňují s rostoucí rychlostí připojení. U 40G a 100G má každá desetina decibelu v každém připojovacím bodě vliv na váš linkový rozpětí. Standardní-konektory MTP obvykle uvádějí maximální vložnou ztrátu menší nebo rovnou 0,50 dB na spárovaný pár, zatímco konektory elitní/nízká{6}}ztráta MTP ji snižují na méně než nebo rovnou 0,35 dB (typicky 0,15 dB). SC konec přerušení by měl udržovat hodnotu menší nebo rovnou 0,30 dB na konektor.

Pro náročné více{0}}skokové odkazy, specifikujte nízkoztrátové MTP konektory naMTP/MPO multimode patch kabelkonec stojí za prémii. Každý kabel by měl být dodán minimálně s individuálními testovacími daty - 3D interferometrie ověření geometrie dutinky. Pokud váš dodavatel nemůže poskytnout dokumentaci ke zkouškám kabelů-, je to varovný signál, který stojí za prozkoumání před uzavřením objednávky.

Na čistotě konektoru záleží stejně jako na kvalitě konektoru. Jediná kontaminovaná koncovka na 12-vláknovém MTP konektoru může přidat 1–2 dB nadměrné ztráty v celé sestavě. Vyhrazené čističe cívek-specifických pro MTP by měly být standardním vybavením v každém zařízení využívajícím vícevláknové kabely. VedeníOptické adaptéry MTP/MPOZakrytí prachu-, když se nepoužívá, je jednoduchý zvyk, který zabraňuje překvapivému počtu hovorů s řešením problémů.

Výběr mezi kulatým kabelem, oválným kabelem a holou stuhou

8jádrová sestava SC to MTP/MPO je dodávána ve třech variantách pláště a výběr je spíše o vašem fyzickém prostředí směrování než o výkonu signálu.

Kulatý kabel (typicky o průměru 3,0 mm, plášť LSZH nebo PVC) je výchozí pro většinu aplikací datových center. Čistě vede přes standardní kroužky pro vedení kabelů a vertikální organizéry a jeho odolná konstrukce zvládá opakovanou manipulaci během přesunů, přidávání a změn.

Oválný (plochý) kabel funguje dobře v instalacích pod podlahou nebo těsných horizontálních kabelových žlabech, kde je vertikální výška stohování omezena. Holý plochý kabel nabízí maximální hustotu pro oblasti s ultra-vysokou{2}}hustotou propojovacích oblastí, ale kompenzuje mechanickou odolnost -, nejlépe se hodí pro trvalé instalace uvnitř kazet nebo propojovacích panelů, kde kabel nebude po vedení rušen.

Jak se to srovnává s MTP-k-LC Breakout Cables

Mnohem běžnější breakout konfigurace je MTP to LC, jednoduše proto, že LC se stal dominantním duplexním konektorem v moderních datových centrech. Tak proč byste místo toho sáhli po SC breakoutu? Rozhodujícím faktorem je kompatibilita s instalovanou infrastrukturou. Pokud je vaše zařízení již standardizováno na LC, neexistuje žádná výhoda pro přerušení SC. Ale pokud jsou SC konektory to, co je ve zdi, v propojovacím panelu nebo na zařízení,Interoperabilita konektoru SC s vícevláknovými systémy MTP/MPO{0}}přes odlamovací sestavu je nejrychlejší cesta k vyšší šířce pásma bez překabelování.

Konektory SC si také zachovávají výhody v určitých aplikacích: jejich větší 2,5 mm objímka poskytuje o něco větší plochu pro fyzický kontakt, v průmyslovém prostředí se s nimi snadněji manipuluje rukama v rukavicích a v mnoha oblastech zůstávají standardním konektorem v zařízeních FTTH OLT.
