Když plánujete síť z optických vláken, brzy se objeví jedna otázka: v avláknový patch panel vs ODFrozhodnutí, který z nich patří do vaší rackové nebo telekomunikační místnosti? Krátká odpověď - sáhněte po avláknový patch panelkdyž potřebujete hlavně ukončit a propojit{0}}malý-až{2}}střední počet vláken v blízkosti aktivního zařízení a vybrat siODF (Optický distribuční rám)když páteřní nebo napájecí kabely potřebují vyšší{0}}pocet spojení, fúzní spoje, volné úložiště, upevnění kabelů a-dlouhodobou správu distribuce.
Toto čisté rozdělení skrývá něco, co se každý technik v terénu rychle naučí: tyto dvě produktové rodiny se překrývají. Některé propojovací-panely pro montáž do racku se dodávají se spojovacími zásobníky a některé kompaktní ODF dělají jen o málo víc než jen záplatování. Skutečná otázka tedy nezní „které jméno“, ale „které zaměření designu odpovídá poloze sítě, počtu vláken a způsobu, jakým kabely vstupují do jednotky a jak ji opouštějí“. Tato příručka pokrývá rozdíly, šedou oblast mezi nimi, matici výběru, volby konektorů a skutečné konfigurace projektu, abyste mohli hned napoprvé určit správnou jednotku. Pokud chcete nejprve krátkou verzi, zde jesoustředěný pohled na základní rozdíly mezi ODF a patch panelem.
Co je to Fiber Patch Panel?

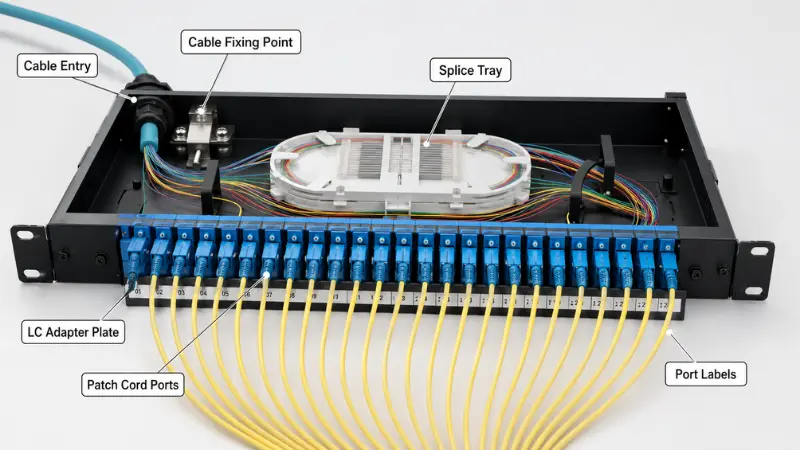

Vláknový propojovací panel zakončuje příchozí vlákna na pevnou sadu adaptérů a poskytuje technikům čisté přední rozhraní pro propojovací kabely. Je to místo, kde se strukturovaný kabel setkává s propojkami, které vedou k přepínačům, směrovačům, konvertorům médií a optickým transceiverám. Většina panelů se montuje do standardního 19- racku ve výšce 1U, 2U nebo 4U, i když skříně pro montáž na stěnu jsou běžné pro menší skříně.
Uvnitř typického panelu najdete desku adaptéru (LC, SC, FC, ST nebo MPO/MTP), kabelový vstup a upevňovací bod, správu předních a zadních propojek, popisovací proužek a - u mnoha modelů - malý spojovací plech pro připojení pigtailů ke vstupnímu kabelu. Den za dnem se práce na patch panelu přesouvá, přidává a mění: znovu-patchování odkazů bez narušení trvalého kabelu. To je také důvod, proč zde záleží více na předním přístupu a jasném číslování portů než na hlubokém nevyužitém úložiště.
Běžné typy propojovacích panelů
- Pevné panely- adaptérů na statické desce; nejnižší cena, pokuta pro stabilní odkazy.
- Posuvné (zásuvkové) panely- zásobník se vysune dopředu pro snadnější opětovné{1}}ukončení a kontrolu.
- LC panely s vysokou{0}}hustotou- zabalte nejvíce duplexních portů do 1U, protože 1,25mm koncovka LC je poloviční než u SC.
- MPO/MTP kazetové panely- rozbijte předem-ukončené 12- nebo 24vláknové svazky pro připojení 40G/100G/400G.
- Před-ukončené a spojené-načtené panely- tovární konektory pro rychlé nasazení nebo továrně{1}}nainstalované pigtaily připravené ke spojení na místě.
Patch panely jsou umístěny blízko aktivního zařízení: ve stojanech datových center, místnostech podnikových sítí, serverových skříních a podlahových distribučních bodech. Když je úkolem záplatování-úrovně racku, obvykle vám postačí panel 1U nebo 2U. Praktická stránkamontáž panelu a jeho zapojení do spínačeje přímočarý a vybírá se správněLC adaptéryprotože hustota portů je často jediným skutečným rozhodnutím.
Co je to ODF (optický distribuční rám)?

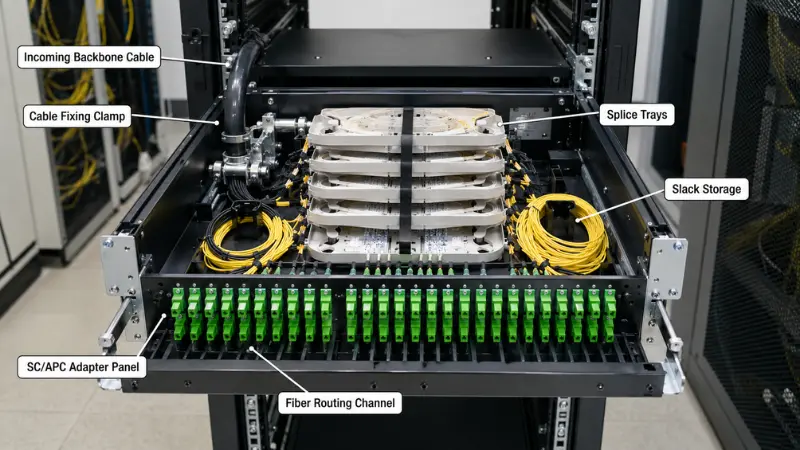

ODF je strukturovaný bod správy optických vláken vytvořený pro přivádění kabelů, jejich ochranu, spojování a distribuci - nejen pro záplatování. Ve srovnání s obyčejným panelem je navržen s ohledem na vyšší počet vláken a plnou životnost vnějšího-kabelu nebo páteřního kabelu: upevnění a uzemnění kabelů, spojování pigtailů, volné skladování, organizované vedení, označování a přístup k údržbě v jednom rámu.
Typický ODF obsahuje adaptérové panely, vícenásobné spojovací přihrádky, vyhrazené vodicí kanály a volné úložiště, svorky pro upevnění kabelu- a uzemňovací body pro pevnostní člen kabelu, ochranný kryt nebo uzavřený rám a jasné schéma číslování. Důvod, proč na tom záleží, je fyzický: 96F nebo 144F volný-kabel s trubkovým přívodem je dodáván s ocelovým nebo aramidovým pevnostním členem, který musí být ukotven, aby na vlákna nepůsobila žádná tažná síla, a poté je každé vlákno fúzně-spojeno do pigtailu a stočeno s chráněným poloměrem ohybu. Malý patch panel to prostě nemá kde dělat bezpečně.
Běžné typy ODF
- ODF-namontované v racku- se hodí do 19palcového stojanu; tahoun pro telekomunikační místnosti a OLT skříně.
- Nástěnný-formát ODF- pro menší distribuční místa s omezenou podlahovou plochou.
- ODF-na podlaze- vysokokapacitní-rámce pro centrální kanceláře a velké servery POP.
- Modulární ODF / ODF skříň- spojovacích, rozdělovacích a distribučních modulů kombinovaných s růstem sítě.
Uvidíte ODF v telekomunikačních centrálních kancelářích, FTTH přístupových místnostech, místnostech s vybavením ISP, POP lokalitách, metru a páteřní distribuci a budování hlavních distribučních místností. Nejčistší signál, který potřebujete, je příchozí vysoko{1}}kabel, který musí býtfúzní sestřihdo copánků zakončených, řekněme,SC adaptéry, s volností a ochranou po léta služby. Pro neutrální pozadí ohledně kompromisů-přehled FOAvnější-spojování a ukončení závoduje solidní reference. A protože ODF přicházejí v několika stylech montáže, - což nakopne mnoho prvních-kupujících -, stojí za přečteníhlavní typy optických distribučních rámůnež nastavíte velikost rámu.

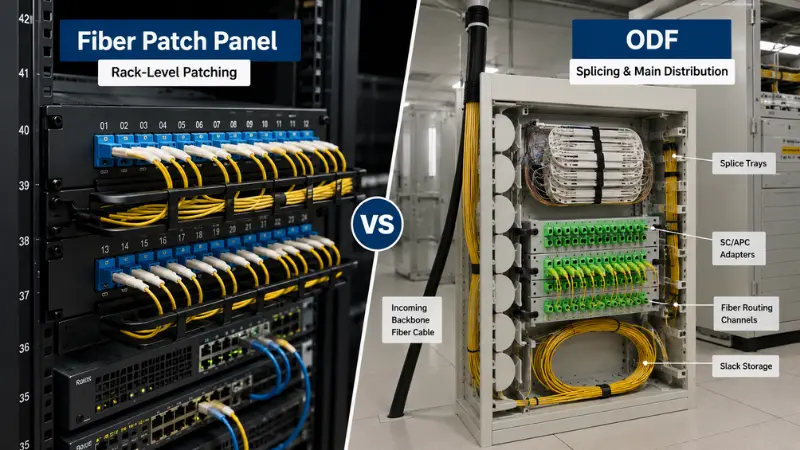

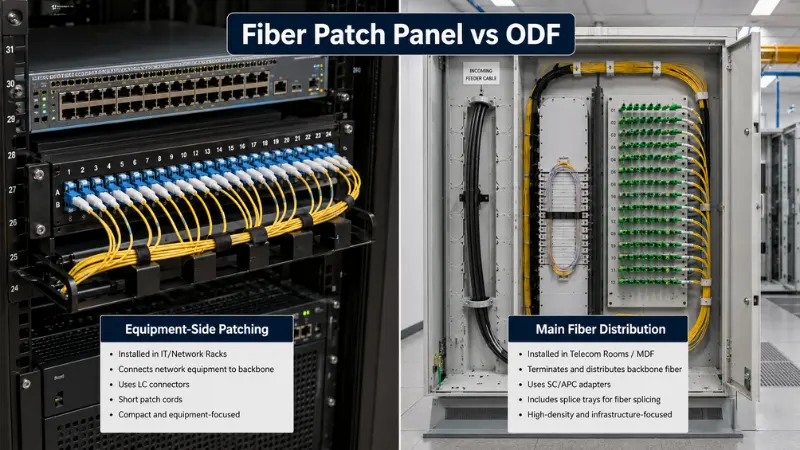

Fiber Patch Panel vs ODF: Skutečné rozdíly
Oba spravují vlákno, ale jejich konstrukční priority táhnou různými směry. Níže uvedená tabulka překračuje obvyklé-podložky.
| Srovnávací bod | Fiber patch panel | ODF |
|---|---|---|
| Primární designové zaměření | Ukončení a vzájemné{0}}připojení (oprava) | Ukončení, spojování, ochrana, směrování, distribuce |
| Typická síťová pozice | Boční-zařízení, uvnitř stojanů a skříní | Hlavní rozvody: telekomunikační místnost, místnost FTTH, centrála, POP |
| Typický počet vláken | 12F–48F | 48F–144F a vyšší |
| Kapacita spoje | Volitelný, omezený prostor zásobníku | Více zásobníků; hlavní součástí designu |
| Fyzická struktura | Kompaktní 1U–4U nebo nástěnná krabice | Větší rám, často uzavřený a chráněný |
| Kabelový vstup a upevnění | Základní odlehčení tahu | Těžké upevnění, uzemnění pro pevnostní prvky |
| Slack a směrování | Minimální | Vyhrazené volné úložiště a směrovací kanály |
| Přední / zadní přístup | Oprava-předního přístupu | Přední a zadní přístup pro spoj a záplatu |
| Instalace | Stojan nebo stěna | Stojan, stěna, podlaha nebo skříň |
| Metoda expanze | Omezeno porty a -prostorem | Přidejte moduly a zásobníky; stavěný pro růst |
| Údržba | Rychlé změny patchů | Strukturovaná dlouhodobá-správa spojů a oprav |
| Relativní náklady | Nižší na port | Vyšší, ale méně jednotek pro vysoké počty |
Kde se čára rozmazává: Funkční přesah?
Zacházení s „pouze záplatovacími panely =“ a „pouze se spojením ODF =“ vás nakonec vyvede z omylu. Spousta propojovacích panelů-pro montáž do racku obsahuje spojovací zásobník a malý ODF lze použít většinou pro opravy. Upřímný popis je o důrazu: propojovací panel je optimalizován pro-správu bočních propojek zařízení v kompaktním prostoru, zatímco ODF je optimalizován pro kabelové vstupy, ochranu spojů, volné úložiště a strukturovanou distribuci, která musí vydržet. Při porovnávání listů se specifikacemi si přečtěte vnitřní strukturu - počtu zásobníků, volné kapacity, -hardwaru pro upevnění kabelů -, nejen počet adaptérů. Dvě jednotky mohou obě říkat „48 portů“ a být postaveny pro úplně jiné úlohy.
ODF vs Fiber Patch Panel vs Fiber Distribuční krabice
Třetí produkt zatemňuje srovnání: rozvaděč vláken nebo svorkovnice. Zhruba:
- Fiber patch panelUkončení na úrovni - racku- a záplatování v blízkosti zařízení.
- ODF- hlavní-distribuční-úroveň ukončení, spojování, ochrana a směrování pro střední-až{4}}vysoký počet vláken.
- Vláknový rozvod / svorkovnice- menší, často na zeď- nebo tyč-připevněný kryt blíže ke koncovým uživatelům, často venkovní-s hodnocením, ve kterém může být umístěn také rozbočovač.
V jedné síti můžete vidět všechny tři: ODF v hlavní místnosti, propojovací panely ve stojanech na vybavení asvorkovnice a rozvodné skříněu vchodů do budovy nebo na každém patře. Pokud jsou hranice stále nejasné, toto zhrouceníjak se liší produkty distribuce vlákenstojí za přečtení.
Jak si vybrat: Proces krok-za{1}}krokem?
-
Identifikujte pozici sítě
- Propojovací panel-na straně zařízení (vedle přepínačů a OLT); hlavní distribuční bod, který přijímá vnější kabely, opírá ODF.
-
Potvrďte současný a budoucí počet vláken
- 12F–24F se hodí pro malé skříně a podlahové rozvody, 48F je běžný pro podnikové páteřní sítě a malé místnosti a 96F–144F+ ukazuje na místnosti FTTH OLT, POP a centrální kanceláře.
-
Rozhodněte se, zda je vyžadováno tavné spojování
- Pokud je třeba otevřít, upevnit a spojit uvolněný kabel podavače trubek, potřebujete skutečnou kapacitu spojovacího-zásobníku a volné úložiště -, což je oblast ODF.
-
Potvrďte konektor a typ leštění
- Musí odpovídat stávajícímu závodu; LC/UPC pro stojany s vysokou{0}}hustotou, SC/APC pro většinu PON a přístupových prací.
-
Zkontrolujte instalační prostor
- 1U–2U rack nebo nástěnný box pro těsné místnosti; stojanový, nástěnný nebo podlahový ODF, kde kapacita převažuje nad prostorem.
-
Naplánujte vstup a upevnění kabelu
- Zadní, boční, horní nebo spodní vstup by měl odpovídat umístění, se svorkami, odlehčením tahu a uzemněním pro pancéřovaný kabel nebo kabel OSP.
-
Rezervní expanzní kapacita
- Náhradní sloty pro adaptéry a prostor pro zásobník jsou nyní mnohem levnější než pozdější výměna celé jednotky.
Fiber Patch Panel vs ODF Selection Matrix
| Podmínka projektu | Lepší volba | Proč |
|---|---|---|
| Patchování 1U racku vedle přepínače | Fiber patch panel | Kompaktní správa-propojek s předním přístupem |
| Větev 48F pouze s několika spoji | Často stačí propojovací-panel | Omezené spojování se vejde do panelu-vybaveného zásobníkem |
| Napájecí kabel 96F–144F s plným spojem | ODF | Kapacita žlabu, volné uložení, upevnění kabelu a uzemnění |
| FTTH telekomunikační / OLT místnost | ODF | Řízení podavače a distribuce, hustota SC/APC |
| Malá kancelář nebo odkaz na jedno patro | Fiber patch panel | Nízká složitost, nízký počet vláken |
| Páteřní a stojany na vybavení | Obě | ODF pro hlavní distribuční-stranu s vybavením panelů |
| Před-ukončený svazek MPO/MTP | MPO/MTP kazetový patch panel | Žádné spojování polí; rychlý,-hustotní průraz |
Konektor a polština: LC, SC, MPO a UPC vs APC
Výběr adaptéru a leštidla je často důležitější než samotná otázka panelu-vs{1}}ODF, protože musí odpovídat stávajícímu závodu. LC dominuje-rozvaděčům a datovým centrům s vysokou hustotou - jeho 1,25mm koncovka umožňuje 1U panelu nést 96 vláken nebo více, a proto je výchozím duplexním konektorem vStrukturovaná kabeláž ANSI/TIA-568. SC je základem FTTH a telekomunikačního přístupu: 2,5mm objímka a push{2}}vytahovací západka jsou robustní a snadno se s nimi manipuluje v terénu a SC/APC je běžné všude tam, kde musí zůstat odraz zezadu velmi nízký. FC se stále objevuje na testovacích zařízeních a některých starších nebo vysoce{4}}vibračních nastaveních, zatímco MPO/MTP přenáší před{5}}koncovky za spojení 40G/100G/400G. Praktické vyrovnání hustoty{10}}jsou uvedeny v tomto srovnáníLC a MTP/MPO v kabeláži s vysokou{0}}hustotou.
Polština je část, kde se lidé pletou. Objímky PC a UPC vytvářejí fyzický kontakt pro nízkou ztrátu; objímka APC přidává 8stupňový úhel, takže odražené světlo je směrováno do pláště namísto přímo zpět ke zdroji, protožeReference konektoru FOAvysvětluje. Díky tomu je APC volbou pro PON, RF/CATV video a vysoko{1}}bitrate single{2}}propojení -, ale také to znamená, že nikdy nesmíte spojovat konektor APC s konektorem UPC: šikmé a ploché koncové plochy nebudou sedět, dochází ke ztrátám a můžete poškodit objímky. Naplánujte jedno leštění na cestu. Podrobnosti naleznete v tomto návoduTypy leštění PC, UPC a APCa oddanýSC/APC konektorypřehled.
Příklady konfigurace skutečného projektu
24portový podnikový rack
Místnost podlahové sítě potřebuje pouze připojit několik přepínačů ke stoupacímu vláknu. 1U, 24{3}}portový propojovací panel LC/UPC - buď před-ukončený, nebo s copánky napojenými na malém zásobníku - poskytuje čisté patchování s předním přístupem s volným prostorem. ODF by zde znamenalo plýtvání místem a náklady.
Telekomunikační místnost 144F FTTH
Příchozí napájecí kabel je ukotven a uzemněn v rámu, každé vlákno je fúzně{0}}připojeno k pigtailu SC/APC, prověšení je svinuté s chráněným poloměrem ohybu a propojovací kabely vedou k OLT. Se spojovacími přihrádkami, směrováním a 144 koncovkami, které lze spravovat po celá léta, se s ODF namontovaným v racku- mnohem snáze žije, než skládat několik malých panelů. NedalekoPLC rozbočovačenapájet distribuční síť; pokud získáváte pasivní stranu, totoPasivní součástky FTTHprůvodce je užitečný kontrolní seznam.
Kabeláž datového centra
Spojení 40G/100G běží na před-ukončených svazcích MPO/MTP přerušených kazetovými propojovacími panely. Prioritou je hustota portů, polarita a čisté směrování podle standardů-strukturované kabeláže založené na - bez spojování -, takže zde panel překonává ODF.
Páteř budovy (vrstvený design)
Hlavní místnost s vybavením používá ODF k ukončení a distribuci stoupacích vláken mezi patry; každé patro používá propojovací panel pro připojení místních přepínačů. Páteř zůstává stabilní, zatímco záplatování zůstává flexibilní - a to je obvykle nejsnadnější řešení pro více-podlažní budovu.
Kontrolní seznam před{0}}nákupem: porty, adaptéry, spojovací přihrádky a velikost stojanu
| Parametr | Proč na tom záleží | Zaměření propojovacího panelu | ODF zaměření |
|---|---|---|---|
| Počet vláken / portů | Nastavuje kapacitu a světlou výšku | Dnes 12–48F plus náhradní | 48–144F+ s modulovou místností |
| Adaptér a leštěnka | Musí odpovídat rostlině | Hustota LC/UPC | SC/APC pro PON plus LC |
| Kapacita{0}}zásobníku spojů | Chrání a skladuje klouby | Často jeden malý zásobník | Více zásobníků dimenzovaných podle počtu |
| Typ montáže / racku | Vyhovuje prostoru | 1U–2U nebo stěna | Stojan, stěna, podlaha nebo skříň |
| Kabelový vstup a upevnění | Zabraňuje stresu vláken | Lehká úleva od tahu | Svorka a uzemnění pro kabel OSP |
| Ovládání poloměru-ohybu | Ztráta a spolehlivost | Uklizené směrování propojek | Směrovací kroužky a volné uložení |
| Označování | Méně chyb při údržbě | Štítky předních portů | Úplné číslování portů a spojů |
| Expanzní světlá výška | Zabraňuje úplné výměně | Volný U-místo | Náhradní sloty a prostor pro zásobník |
Časté chyby - a jejich cena
-
Nákup pouze podle počtu přístavů
- Dvě „48portové“ jednotky se mohou uvnitř zcela lišit; můžete skončit bez vůle nebo podnosů a panel, jehož údržba je bolestivá.
-
-
Použití obyčejného patch panelu pro těžké spojování
- Zásobníky přetékají, vlákna se ohýbají za hranici svých možností a ochrana spojů se později - vynořuje jako ztráta nebo přerušované spoje.
-
-
Ignorování směru vstupu kabelu
- Vstup, který bojuje s rozložením stránek, zatěžuje vlákna a zpomaluje a ztěžuje instalaci.
-
-
Míchání konektorů a leštění bez plánu
- Samotný nesoulad APC-k-UPC může zničit ztrátu vracení spojení s jedním-režimem. Rozhodněte se předem o LC/SC a UPC/APC a zvažte, jak skončíte s tímto pohledemrychlé konektory versus fúzní spojování.
-
-
Nezanechává prostor pro expanzi
- Když počet roste, plná jednotka bez náhradních slotů nebo prostoru pro zásobník znamená výměnu celé věci namísto přidávání.
FAQ
Otázka: Je ODF stejný jako Fiber Patch Panel?
Odpověď: Ne. Jejich funkce se překrývají, ale propojovací panel je vytvořen pro-postranní zakončení a propojování zařízení, zatímco ODF dlouhodobě přidává spojování, ochranu kabelů, nevyužité úložiště a strukturovanou distribuci.
Otázka: Mohu použít Fiber Patch Panel místo ODF?
Odpověď: Ano, pro jednoduché spoje s nízkým počtem vláken a malým nebo žádným spojováním. Jakmile máte vysoké počty, přívodní kabely nebo těžké tavné spojování, ODF je bezpečnější volbou.
Otázka: Obsahuje každý Fiber Patch Panel přihrádky na spoje?
Odpověď: Ne. Mnohé z nich jsou-pouze pro před-ukončení nebo použití propojek; ostatní jsou spojeny-zásobníkem na copánky. Než se domníváte, zkontrolujte specifikace.
Otázka: Jaký je rozdíl mezi ODF a vláknovým distribučním boxem?
Odpověď: ODF je větší hlavní-rozvaděč, obvykle uvnitř a namontovaný do stojanu- nebo na podlahu-. Distribuční skříň je menší, často venkovní-skříň blíže k předplatitelům, která může obsahovat také rozbočovač.
Otázka: Používá se ODF pouze v sítích FTTH?
Odpověď: Ne. ODF jsou běžné v centrálních kancelářích, místnostech ISP a páteřních sítích metra a podniků - kdekoli, kde-velký počet kabelů potřebuje zakončení, spojování a distribuci.
Otázka: Mám si vybrat adaptéry SC nebo LC?
A: Spojte rostlinu. LC pro stojany a datová centra s vysokou{1}}hustotou; SC, často SC/APC, pro FTTH a telekomunikační přístup.
Otázka: Mohu nainstalovat ODF do 19palcového racku?
A: Ano. Rack-namontované ODF jsou standardní pro telekomunikační místnosti a OLT skříně; pro jiné prostory existují nástěnné a podlahové verze.
Otázka: Co je lepší pro datové centrum?
Odpověď: Obvykle vláknové patch panely - LC nebo MPO/MTP - pro patchování na úrovni racku-, s ODF pouze tam, kde velká páteřní distribuční oblast potřebuje spojení a ochranu.
Otázka: Vyberu si při 48 vláknech propojovací panel nebo ODF?
A: Záleží na spojování. Malé nebo žádné spojování a těsný prostor ukazuje na spojovací -načtený nebo před{2}}ukončený patch panel. Vstupní napájecí kabel, který vyžaduje úplné spojení, prověšení a uzemnění, směřuje k 48F ODF -, zvláště pokud očekáváte nárůst na 96F.
Otázka: Co bych měl zkontrolovat před nákupem?
Odpověď: Počet vláken a portů plus prostor, typ adaptéru a leštidla, kapacita spojovacího -zásobníku, typ montáže a jednotky racku, vstup a upevnění kabelu, ovládání poloměru ohybu- a schéma označení.
Pokud je úkolem čisté záplatování-úrovně racku, je praktickou a nákladově-efektivní volbou vláknitý záplatovací panel. Pokud ukončujete vysoký-počet nebo příchozí páteřní kabely, které vyžadují spojení, ochranu, nevyužité úložiště a roky správy distribuce, ODF získá své místo. Velké sítě obvykle provozují jak - tak ODF pro hlavní distribuci, zařízení pro propojovací panely-. Ať už zadáte cokoli, před objednávkou potvrďte počet a světlou výšku, typ adaptéru a leštění, kapacitu spoje, velikost držáku a stojanu a kabelový vstup, aby jednotka vyhovovala dnešní instalaci i růstu v příštím roce.
