Vysvětlení Fiber Terminal Box: Komponenty, typy a jak vybrat ten správný

Svorkovnice z optických vláken (FTB) je kompaktní pouzdro, které ukončuje, spojuje a organizuje optické kabely v koncovém bodě kabelové trasy.Spojuje příchozí vlákna vláken s pigtaily pomocí fúzního spojování a poté je směruje do portů adaptéru, kde se zapojují propojovací kabely. Většina kupujících se s touto definicí nepotýká. Potýkají se s výběrem správného typu, počtu portů, formátu adaptéru a úrovně ochrany pro jejich konkrétní instalační prostředí - a tam začíná většina problémů s nasazením, kterým se lze vyhnout.

Tato příručka se zaměřuje na rozhodnutí, na kterých skutečně záleží při specifikaci a instalaci optických svorkovnic, spíše než na opakování základů, které můžete najít na jakémkoli produktovém listu.

Co je ve skutečnosti uvnitř optické svorkovnice

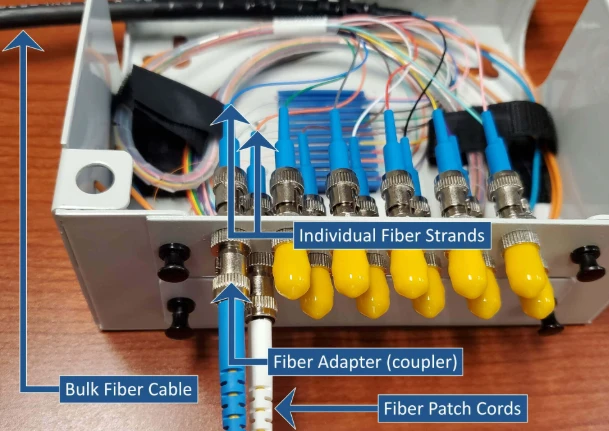

Každý FTB, bez ohledu na značku nebo model, obsahuje tři funkční skupiny. Kryt poskytuje fyzickou ochranu a ochranu životního prostředí. Zásuvka na spoje řídí tavné spoje mezi kabelovými vlákny akabely z optických vláken. A panel adaptéru představuje konektorové porty pro vnější svět.

Materiál pouzdra závisí na prostředí instalace. Vnitřní jednotky obvykle používají ABS nebo směsi PC+ABS: lehké, zpomalující hoření-, levné. Venkovní jednotky potřebují buď UV-stabilizovaný polymer s pryžovým{5}}těsněním, nebo ocel válcovanou za studena- s elektrostatickým nástřikem. Rozdíl není kosmetický. Vnitřní-box ABS namontovaný na vnější stěnu začne křídovat a praskat do 18 měsíců na místě vystaveném slunci{11}}, a jakmile těsnění selže, vlhkost se dostane do spojky. V tu chvíli box nechrání nic.

Spojovací miska je místo, kde probíhá skutečná optická práce. Vlákna kabelů se svlékají, štěpí a tavně spojují s vlákny pigtailu uvnitř jednotlivých držáků spojů. Přebytečné vlákno se svíjí do skladovacích smyček. Zde záleží na dvou číslech: kolik spojů může zásobník pojmout a zda směrovací kanály vynucují minimální poloměr ohybu. Standardní jednovidové vlákno G.652D potřebuje poloměr ohybu alespoň 30 mm. Vlákno G.657A2 necitlivé na ohyb-toleruje pouhých 10 mm, a proto se stalo výchozím u provedení FTB s těsným{11}}prostorem. Zásobník, který tlačí vlákna do těsnějších ohybů než podpěry typu vlákna, způsobí ztrátu makroohybu -, která se zobrazí na trasování OTDR, ale je téměř nemožné ji opravit bez opětovného spojení{14}.

Panel adaptéru držíadaptéry z optických vláken- zásuvky, které přijímají propojovací kabely z navazujícího zařízení. Adaptéry SC/APC jsou standardem pro sítě FTTH a PON, protože jejich 8stupňový sklon tlačí zpětné ztráty pod -60 dB, což je důležité pro kvalitu přenosu směrem nahoru. LC adaptéry dominují v prostředích datových center, kde je prioritou hustota portů. Míchání typů adaptérů v rámci jednoho FTB je u hybridních adaptérů technicky možné, ale při údržbě to způsobuje zmatek a je třeba se mu vyhnout, pokud neexistuje jasný technický důvod. Pokud si nejste jisti, jaký ekosystém konektorů váš web vyžaduje, toto rozděleníčtyři běžné typy konektorů z optických vlákenpokrývá kompromisy.

Typy optických terminálových boxů - a kdy každý dává smysl

Klasifikace FTB není složitá, ale špatná volba pro životní prostředí je jednou z nejčastějších chyb při nákupu. Zde je to, co odděluje hlavní typy v praxi, nejen teoreticky.

Nástěnné-počítače FTBjsou tahounem FTTH a nasazení v-malých kancelářích. Přišroubují se ke stěně nebo jsou umístěny ve-slaboproudé rozvodné skříni, podporují 2 až 24 vláken vláken a používají odklápěcí-otevřený nebo odnímatelný kryt. Instalace zabere minuty - dva až čtyři šrouby a kabelovou průchodku -, proto jsou specifikovány ve velkoobjemových instalacích v domácnostech, kde-musí zůstat nízké náklady na jednotku práce. Kompromisem je omezený prostor pro spojovací zásobník: pokud potřebujete integrovat PLC splitter nebo obsluhovat více než 24 jader, nástěnná-krabice se rychle zaplní.

Rack-namontované FTBvejít do standardních 19-rozvaděčů v datových centrech, centrálních kancelářích a telekomunikačních krytech. Vysouvají se pro přístup ke spojení, nabízejí vyšší hustotu portů (24, 48, až 96 vláken) a podporují jak křížové, tak propojovací architektury. Dodatečné náklady na jednotku jsou oprávněné v prostředích, kde disciplína správy kabelů a budoucí škálovatelnost převažují nad cenou skříně.

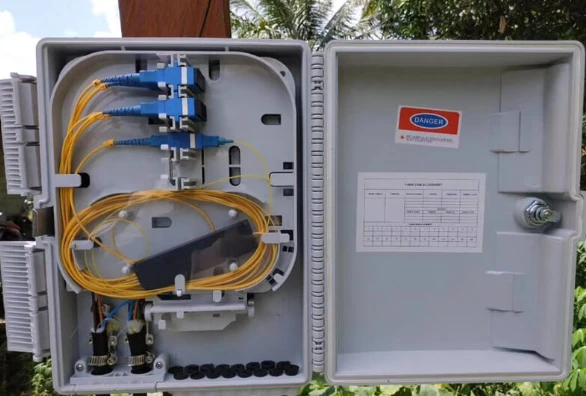

Venkovní FTBjsou navrženy pro-montáž na sloup nebo vnější stěnu-. Utěsněná těsnění, UV-odolné pláště, korozi-odolný hardware a tolerance provozní teploty od zhruba -40 stupňů do +75 stupňů. Hodnocení IP je nejdůležitější specifikací zde - a jednou z nejčastěji chybně posuzovaných. Krabice s krytím IP54 funguje v chráněné chodbě. Sloup vedle pobřežní dálnice potřebuje IP68. Určení pomocí štítku („venkovní hodnocení“) namísto skutečných podmínek na místě je způsob, jakým boxy v poli selhávají.

Stolní FTBjsou lehké, přenosné jednotky pro testovací prostředí, dočasné spojovací stanice nebo malá místa, kde je trvalá montáž nepraktická. Obětují ochranu životního prostředí kvůli pohodlí.

Odkaz na rychlý výběr

Užitečné pravidlo: první den naplňte krabici na 60–70 % kapacity. Zbývající světlá výška absorbuje budoucí růst bez úplné výměny skříně.

Několik pokynů „ne“ ušetří více peněz než jakákoli tabulka výběru. Pokud již víte, že se do něj musí vejít PLC splitter, nepoužívejte -nástěnný FTB -, prostor v zásobníku bude přinejlepším okrajový. Nepředpokládejte, že IP65 pokrývá každé venkovní místo; Exponované sloupové držáky a pobřežní umístění potřebují IP68. A nenastavujte výchozí adaptéry LC jen proto, že jsou menší, pokud je zbytek webu postaven na SC/APC -, oprava nesouladu konektorů stojí více, než stojí zisk hustoty.

Běžné chyby při výběru vláknové svorkovnice

Většina problémů s FTB není způsobena vadným hardwarem. Jsou způsobeny chybami ve specifikaci, ke kterým došlo před objednáním krabice. Opakovaně se objevují čtyři chyby.

Výběr typu adaptéru bez kontroly existujících zásob propojovacích kabelů.V projektech, kde FTB specifikuje jeden tým a propojovací kabely objednává jiný, se to pokazí častěji, než by mělo. Adaptérový panel SC/APC je k ničemu, pokud má web již zásuvku plnou propojek SC/UPC. Šikmé -leštěné a ploché- leštěné objímky se fyzicky spojí, ale vzduchová mezera na rozhraní vytváří odrazový hrot, který snižuje výkon PON proti proudu. Před uzamčením panelu adaptéru ověřte ekosystém konektoru.

Výběr venkovních boxů podle marketingového štítku namísto skutečného hodnocení IP."Ohodnoceno pro venkovní použití" není třída IP. Krabice označená jako "venkovní" může mít IP54, což znamená, že odolává stříkající vodě, ale neodolává trvalému dešti nebo tlakovému mytí. Pokud je místo instalace vystaveno povětrnostním vlivům, ověřte konkrétní IP číslo podle podmínek, kterým bude krabice ve skutečnosti čelit -, nikoli podmínek, které předpokládá technický list.

Podcenění volné kapacity přístavu.12-jádrový box je o něco dražší než 8-jádrový box. Výměna 8-jádrové skříně za 12jádrovou o dva roky později – včetně nájezdu, opětovného spojování a prostojů – stojí mnohonásobně více, než je cenový rozdíl. Specifikace pro růst.

Ignorování kompatibility tvarového faktoru rozbočovače.Pokud plán nasazení vyžaduje integraci aPLC optický splitteruvnitř svorkovnice se musí rozvržení spojovacího plechu a hloubka krytu přizpůsobit rozdělovacímu modulu - obvykle ve tvaru mini-trubice nebo kazety ABS. Ne každý FTB je k tomu určen. Před předpokladem, že se rozdělovač vejde, zkontrolujte vnitřní rozměry a konfiguraci zásobníku.

Integrace PLC splitterů uvnitř Fibre Terminal Box

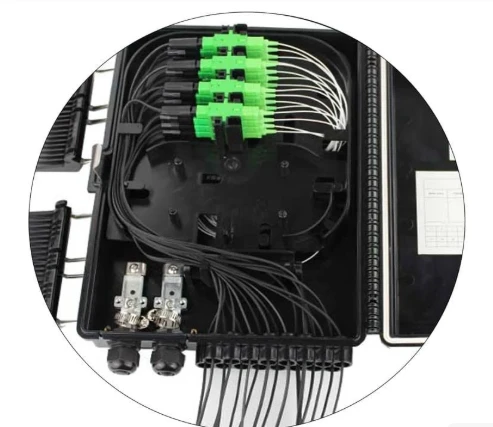

Více operátorů FTTH nyní kombinuje funkci rozdělení a funkci ukončení ve stejném krytu. Namísto vedení vlákna ze samostatné skříně rozbočovače do navazující svorkovnice je rozbočovač umístěn přímo na spojovací liště FTB. Vlákno napájecího kabelu se připojuje ke vstupu rozdělovače; každý výstup splitteru je fúzně spojen s pigtailem, který končí na panelu adaptéru. Předplatitelé se připojují pomocí kabelů připojených k adaptérům na předním panelu-.

Funguje to proto, že PLC splittery jsou nezávislé na vlnové délce-v pracovním pásmu 1260–1650 nm. Jediný integrovaný FTB zvládne současně GPON downstream na 1490 nm, upstream na 1310 nm a RF video overlay na 1550 nm. Není potřeba žádný další filtrovací hardware.

Méně skříní znamená méně spojovacích bodů, kratší trasy vláken a jednodušší dokumentaci - méně práce při instalaci, méně průběžné údržby. Omezení je velikost krytu: držák na zeďsvorkovnice z optických vlákens rozbočovačem 1×8 ponechává omezený prostor pro skladování náhradních vláken, takže instalace musí být čistá. Na projektech, kde je třeba společně potvrdit počet portů, formát adaptéru a integraci splitteru, záleží na uspořádání krabice více než na kapacitě titulku v datovém listu. Pro podrobnou mechaniku toho, jak signály procházejí těmito kryty, naleznete tento technický návodjak funguje optická svorkovnicepokrývá vnitřní signálovou cestu.

Praktiky instalace a údržby, na kterých skutečně záleží

Dva instalační kroky způsobují nejvíce problémů v terénu a oběma se lze vyhnout.

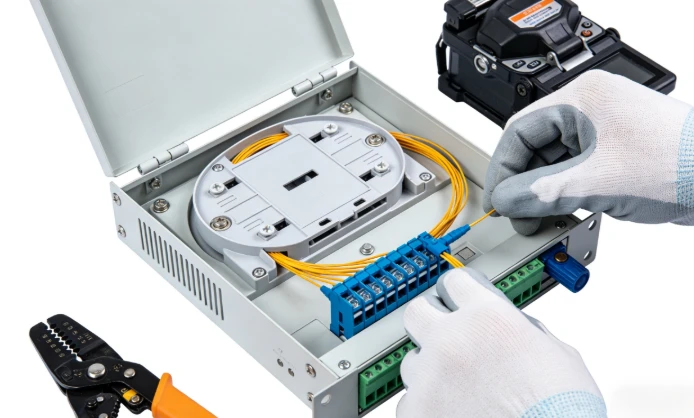

První je kontaminovaný spoj. Znečištěný konec vlákna přináší 0,3–0,5 dB nadměrného vložení na jeden spoj -, což je dostačující k tomu, aby se okrajový spoj PON dostal pod práh citlivosti přijímače. Před štípáním očistěte každý konec vlákna ubrousky nepouštějícími vlákna-a IPA. Po rozštěpení zkontrolujte vláknovým mikroskopem. Je-li viditelné jakékoli znečištění, vyčistěte a znovu{8}}rozdrťte. Čas strávený tímto krokem je triviální ve srovnání s časem stráveným odstraňováním{10}}vysoko ztrátového spoje po utěsnění krabice.

Druhým je krouticí moment kabelové průchodky. Přílišné-utažení drtí plášť kabelu a namáhá vlákna uvnitř. Nedostatečné utažení umožňuje pronikání vlhkosti po dobu několika měsíců. Dodržujte hodnoty točivého momentu stanovené výrobcem. Toto není krok, kdy "ruka pevně a trochu" je přijatelnou náhradou za momentový klíč.

Pro průběžnou údržbu jsou optické svorkovnice pasivní a vyžadují minimální pozornost -, ale ne nulovou. Praktický plán: vizuální kontrola a čištění čela konektoru-každých 12–18 měsíců u vnitřních instalací, každých 6 měsíců u venkovních-míst s nepříznivým prostředím. Zkontrolujte těsnění kabelových průchodek, zda nejsou popraskané nebo zda nejsou stlačené. Pokud budete udržovat základní záznamy OTDR pro každý box, srovnávací trasování zachytí postupnou degradaci spojení dlouho předtím, než způsobí výpadek předplatitele.
