Jak si vybrat pigtail z optických vláken: Specifikace a průvodce kupujícího

Umístěte dva datové listy dodavatele vedle sebe a oba se přečtouIL Menší nebo rovno 0,3 dB, RL Větší nebo rovno 50 dB. Objednávejte od obou, spojte je do stejného ODF a naměřené rozpočty na odkazy se mohou lišit. Dvě specifikace pigtailu z optických vláken mohou uvádět stejné limity při popisu materiálově odlišných produktů, protože číslo napsané bez jeho metody měření není specifikací. Je to marketingové tvrzení.

Tato mezera je místem, kde začíná většina sporů o doručení. Jakmile je přihrádka uzavřena a trasování OTDR je před zákazníkem, nikdo nemůže zpětně rozhodnout, zda bylo udávaných 0,3 dB naměřeno proti referenčnímu kabelu nebo jako náhodná sdružená hodnota, zda jsou adaptéry v panelu ve stejné výkonnostní třídě jako konektory nebo podle kterého vydání koncového- standardu kontroly obličeje továrna hodnotila.

Tato příručka nevysvětluje, co je pigtail nebo jak se liší od propojovacího kabelu. Tato země je již pokryta v naší poznámcerozdíl mezi vláknovým pigtailem a propojovacím kabelem. To, co následuje, je užší: devět řádků, které patří do specifikace, co každý z nich skutečně ovládá a co se stane na místě, když jeden z nich zůstane prázdný.

Vše níže mapuje jedno z těchto polí. Pokud je ve vaší poptávce uvedeno všech devět, dva dodavatelé nabízejí stejný produkt a srovnání cen má smysl. Pokud uvádí čtyři, porovnáváte nabídky pro různé produkty.

Názvy polí jsou snadná polovina. Funkční RFQ obsahuje tři sloupce namísto jednoho, které stanoví požadavek kupujícího, odpověď dodavatele a potvrzení o přijetí pro každou z devíti specifikací optického pigtailu, protože pole, které může dodavatel nechat prázdné, je pole, o kterém rozhoduje továrna, nikoli vy. Jaký důkaz o přijetí stojí za to vyžadovat pro každý řádek, je to, co stanoví zbytek tohoto článku.

Řádky specifikací 1 a 2: Single Mode versus Multimode Fiber Pigtail Selection and Connector Interface

„Jeden-režim“ není specifikace. Jednovidový optický kabel postavený na standardu G.652D se chová odlišně od kabelu postaveného na G.657A2, jehož snížená citlivost na makroohyb toleruje těsnější vinutí. Tam, kde geometrie přihrádky umožňuje, aby prověšení sedělo výrazně nad stanoveným minimálním poloměrem ohybu vlákna, je G.652D správnou a levnější odpovědí. V kompaktních svorkovnicích FTTH, nástěnných-skříních a hustých kazetách, kde je cívka tlačena blízko tohoto limitu, specifikace G.657A1 nebo A2 snižuje riziko ztráty -makroohybu, které způsobuje přerušované, na teplotě{13}}závislé chování, které je velmi obtížné vysledovat, jakmile je rám osazen.



Dvě samostatné otázky se na multimódové straně sbalí do jedné. Geometrická kompatibilita je první: 50/125 µm vlákna (OM3, OM4, OM5) se fyzicky propojují, zatímco jejich spojením do 62,5/125 µm OM1 vzniká nesoulad velikosti jádra-, který nelze napravit pouhým zlepšením zarovnání spojů. Modální šířka pásma je druhá a nezávislá: kanál vytvořený ze smíšených tříd pracuje na nejnižší efektivní modální šířce pásma, takže spojení OM4, které tiše obsahuje OM3 multimódový kabel z optických vláken, musí být ověřeno podle skutečné délky a rychlosti linky, než aby se považovalo za přijatelné.

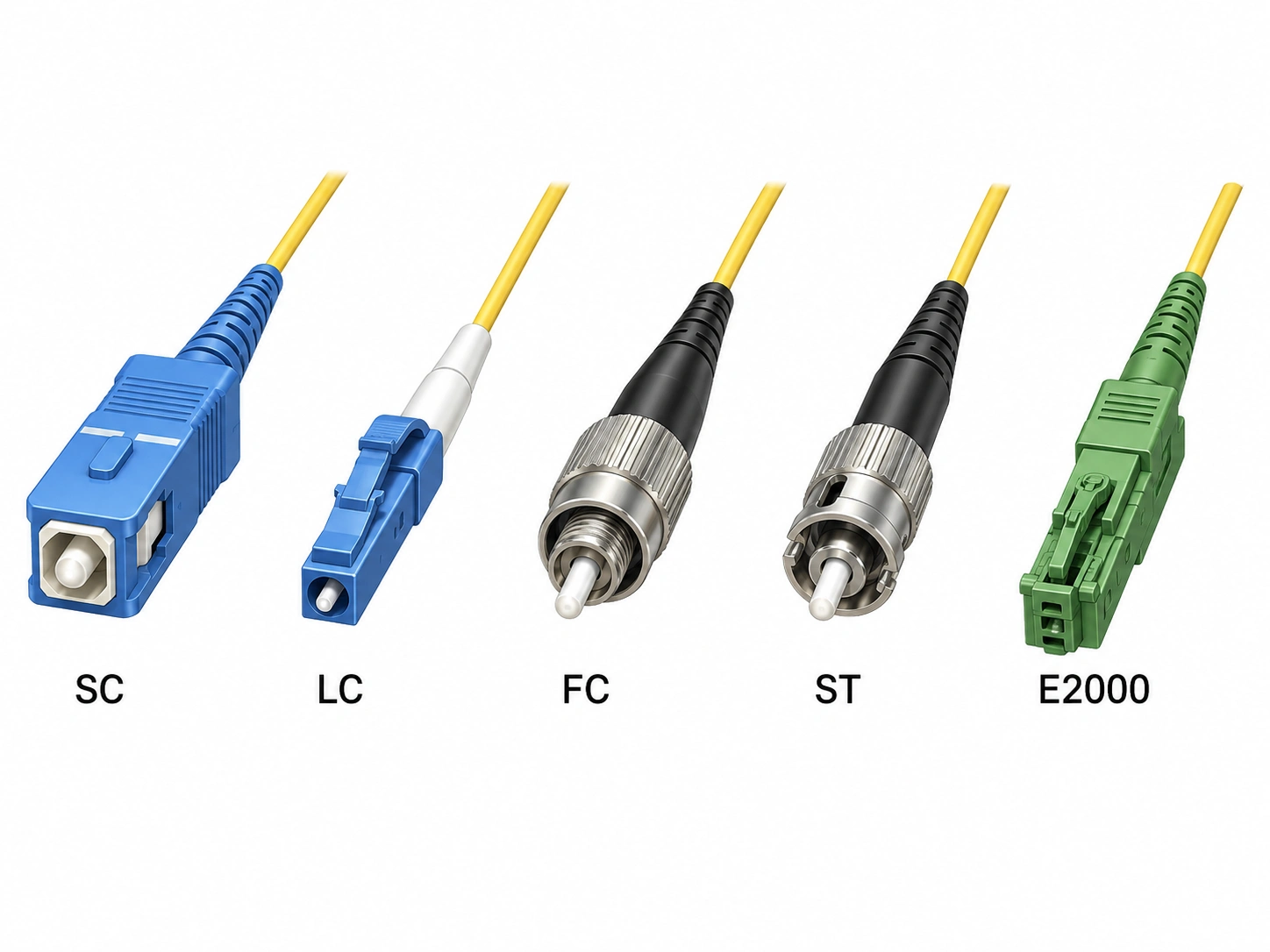

Volba konektoru je spíše mechanická než optická. LC dominuje panelům s vysokou-hustotou, protože zdvojnásobuje počet portů na jednotku racku, SC zůstává standardní v rámci GPON a velké části přístupové vrstvy FTTH a FC přetrvává v testování a měření a ve starších telekomunikačních rámcích. Před tím, než se od něj vzdálíte,závitové rozhraní FC a kde si stále vydobyl své místostojí za kontrolu. E2000 se objeví tam, kde je nařízeno uzavřené rozhraní s vysokou -návratností- ztrát. Na řadě specifikací záleží na pojmenování příslušného dílu IEC 61754 spolu s rodinou konektorů, protože to je to, co definuje geometrii spárování vašeho panelu a adaptérů.

Koncová plocha UPC je klenutá a naplocho se připojuje ke svému protějšku. Koncová plocha APC je broušena pod úhlem 8 stupňů, což vede odražené světlo ven z jádra do pláště. Praktickým důsledkem je ztráta návratnosti. Úhlová rozhraní jsou specifikována v oblasti Větší nebo rovné 60 dB, když jsou spárované a rozhraní fyzických kontaktů kolem oblasti Větší než nebo rovné 50–55 dB, a rozdíl je nejdůležitější tam, kde odražený výkon aktivně degraduje signál, což znamená PON a FTTx distribuci, CATV překryvy, DWDM a analogový RF přenos. Pro podnikovou síť LAN, standardní digitální datová spojení a většinu kanálů datového centra s jedním{9}}režimem postačuje optický kabel UPC splňující požadavek zpětné ztráty 50 dB, za předpokladu, že se spíše kontroluje než předpokládá tolerance vlastní odrazivosti transceiveru.

Polský typ není pole pro-položku, je to pole-pro celý kanál. Pigtail, adaptér, port propojovacího panelu a rozhraní zařízení musí souhlasit a RFQ by měla uvádět lesk pro každý pigtail z optických vláken a každý adaptér v kanálu, spíše než předpokládat, že si toho instalátor všimne. Geometrie rozhraní za úhlem je zpracována v našem rozděleníjak se liší konektory APC od UPC.

Vložný útlum pro pár konektorů lze charakterizovat dvěma způsoby. Měřeno s referenčním-hlavním kabelem (vyladěným, přísně kontrolovaným konektorem uchovávaným pro metrologii) poskytuje produkční konektor lichotivé číslo. Měřeno jako anáhodný kamarád, kde je jakýkoli konektor z dávky spojen s jakýmkoli jiným, se distribuce rozšiřuje, protože pozice jádra dvou objímek již nejsou kompenzovány ideálním partnerem. Obě čísla jsou upřímná a nejsou to stejné číslo, což je důvod, proč je na vámi citovaném standardu vložení pigtailu z optických vláken důležitější než na vámi citované číslici.

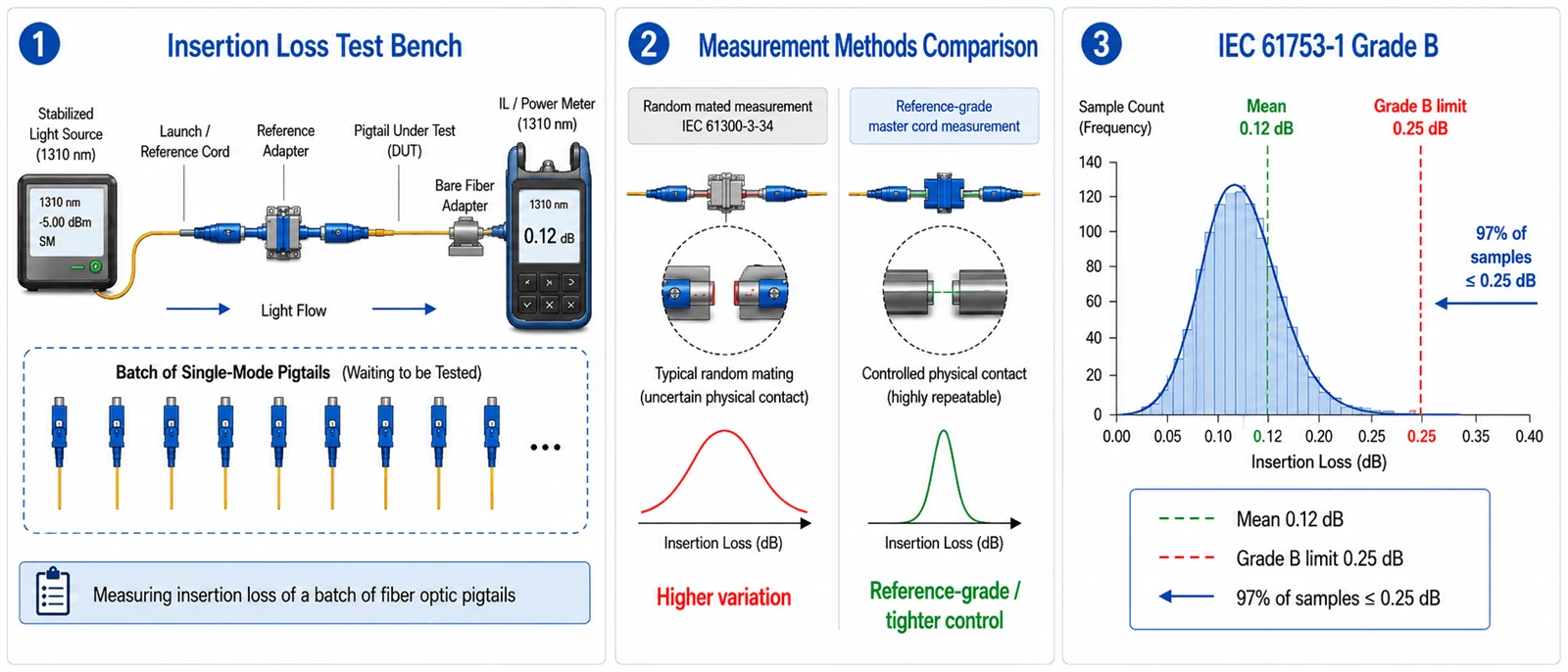

IEC 61753-1 řeší nejednoznačnost tím, že statisticky definuje stupně útlumu na základě náhodných párů s metodou měření stanovenou jako IEC 61300-3-34. Stupeň B je specifikován jako průměr při nebo pod 0,12 dB s maximem 0,25 dB pro alespoň 97 % vzorků, Stupeň C maximálně 0,50 dB s průměrem 0,25 dB a Stupeň D maximálně 1,0 dB. Jediný vzorek procházející při 0,3 dB proti referenční šňůře je mnohem slabší tvrzení než šarže splňující stupeň B. Citujte normu s jejím aktuálním vydáním a dodatkem na řádku RFQ stejným způsobem, jakým byste citovali jakýkoli jiný akceptační dokument.

Jeden rozdíl se neustále ztrácí, včetně datových listů od dodavatelů, kteří by měli vědět lépe.Stupně útlumu a stupně ztráty návratnosti jsou dvě paralelní stupnice, nikoli jedna.Písmenné stupně B, C a D popisují vložný útlum. Zpětná ztráta je specifikována samostatně, s úhlovou{1}}úrovní rozhraní definovanou na Větší nebo rovnou 60 dB. Zápis "Stupeň B" na RFQ proto neříká vůbec nic o odrazivosti a pigtail z optických vláken může splňovat stupeň B, přičemž nese jakoukoli návratnost, kterou se dodavatel rozhodl postavit. Uveďte obojí.

Stupeň B vyžaduje řízenou orientaci jádra

Dosažení stupně B důsledně běžně vyžaduje kontrolu toho, kde jádro vlákna sedí vzhledem k ose ochranného kroužku, což v praxi znamená, že montér orientuje a upevňuje kroužek tak, aby excentricita jádra klesala ve známém směru. Dodavatel bez tohoto kroku může vyrobit dobrý vzorek. Produkce dobréhorozděleníje odlišná schopnost, a proto revize řady IEC 61755-3 z roku 2024 formalizovaly statistiku excentricity jádra pro tato rozhraní.

Adaptér je součástí měřeného zapojení

Objímka je to, co drží obě koncovky koaxiálně, takže uvolněný -toleranční adaptér může zabránit tomu, aby sestavené spojení dosáhlo zamýšleného rozložení útlumu, i když je samotný prémiový pigtail z optických vláken ve svahu. Ověřte spíše jako sdružené připojení než jako součást. To je snadné přehlédnout právě proto, že příchozí kontrola obvykle testuje pigtail samotný.

Pod čísly ztrát jsou umístěny geometrické parametry, které je vytvářejí: poloměr zakřivení, odsazení vrcholu (jak daleko je nejvyšší bod kopule od osy vlákna) a výška vlákna, výstupek nebo podříznutí vlákna vzhledem k objímce. Společně určují, zda se obě jádra skutečně dotýkají při zatížení pružinou. Jedná se o výstupy procesu leštění, nikoli o výběr designu, a proto představují nejrychlejší způsob, jak odlišit řízenou výrobní linku od subdodavatelské.

Čistota je druhá polovina. Kontaminace-čelní plochy je v průmyslu opakovaně identifikována jako hlavní příčina selhání v instalovaných optických sítích a na 9µm jednorežimovém jádře{3}} může částice usazená v oblasti jádra způsobit spíše než jen okrajový útlum nebo odraz. Má také tendenci se projevit jako zhoršená zpětná ztráta, než se projeví jako zhoršená vložná ztráta, takže údaj měřiče výkonu- může sedět ve specifikaci, zatímco koherentní nebo zesílený systém již pálí rezervu.

Optický výkon je rozhodující a vizuální kontrola není sama o sobě

Třetí vydání IEC 61300-3-35 z roku 2022 přímo uvádí, že vizuální kontrola je doplňkem a nenahrazuje měření útlumu a ztrátového výkonu. Jde ještě dále: konektor, který byl očištěn od uvolněných nečistot a stále neprošel vizuální kontrolou, není automaticky odmítnut, pokud splňuje specifikovaný optický výkon (IEC). Klauzule RFQ zní „odmítnout při vizuálním selhání“ proto odporuje současnému standardu. Napište pravidlo přijetí tak, jak je píše norma, přičemž rozhodující je kontrola plus optická kvalifikace a optický výkon.

Uveďte rok vydání, protože kritéria se posunula

Třetí vydání odstranilo požadavky na kontrolu pro zóny C a D a přepsalo části kritérií pro zóny A a B. "Vyhovuje IEC 61300-3-35" bez data je proto nevymahatelné, protože dodavatel a kupující mohou hodnotit podle různých souborů pravidel a oba mluví pravdu (Fluke Networks).

Automatizujte třídění a zacházejte s balením jako s částí specifikace

Lidský úsudek o úspěšnosti/neúspěchu se liší podle technika, okolního světla a displeje, což činí rozhodnutí o přijetí nereprodukovatelnými-, zatímco automatizovaná analýza obrazu poskytuje výsledek, který lze připojit k záznamu o dávce. Na obalech záleží víc, než to vypadá: ne-hermetické obaly nejsou zárukou dlouhodobé-čistoty, takže neotevřené by neměly být považovány za čisté. Protiprachové uzávěry a způsob balení patří na technický list optického pigtailu a kontrola v terénu před spojením zůstává povinná bez ohledu na to, jak dobře vypadají tovární data.

Struktura je zvolena krytem. Pevná 0,9mm těsná-konstrukce s nárazníky je výchozí pro spojování-podnosů, protože vede a navíjí se v uzavřených podnosech, zatímco 2,0mm a 3,0mm opláštěné konstrukce přidávají ochranu proti rozdrcení a tahu tam, kde se s ocasem manipuluje opakovaně nebo opouští kryt. Těžší bundy se znatelně hůř svíjejí uvnitř tácu postaveného na malém minimálním poloměru, což je praktický limit toho, jak daleko můžete v tomto měřítku zajít. Mezi dvěma metodami spojování existuje skutečné rozhodnutí: 12vláknový svazek optických kabelů spojuje jednotlivě, což vyhovuje smíšeným nebo fázovaným zakončením, zatímco páskové zakončení hromadným spojením, které je dramaticky rychlejší v měřítku, ale vyžaduje páskové vlákno na vstupní straně a odpovídající režim ochrany spojení. Objednání pásky do závodu ukončeného pro individuální spojování převádí úsporu práce na pracovní trest.

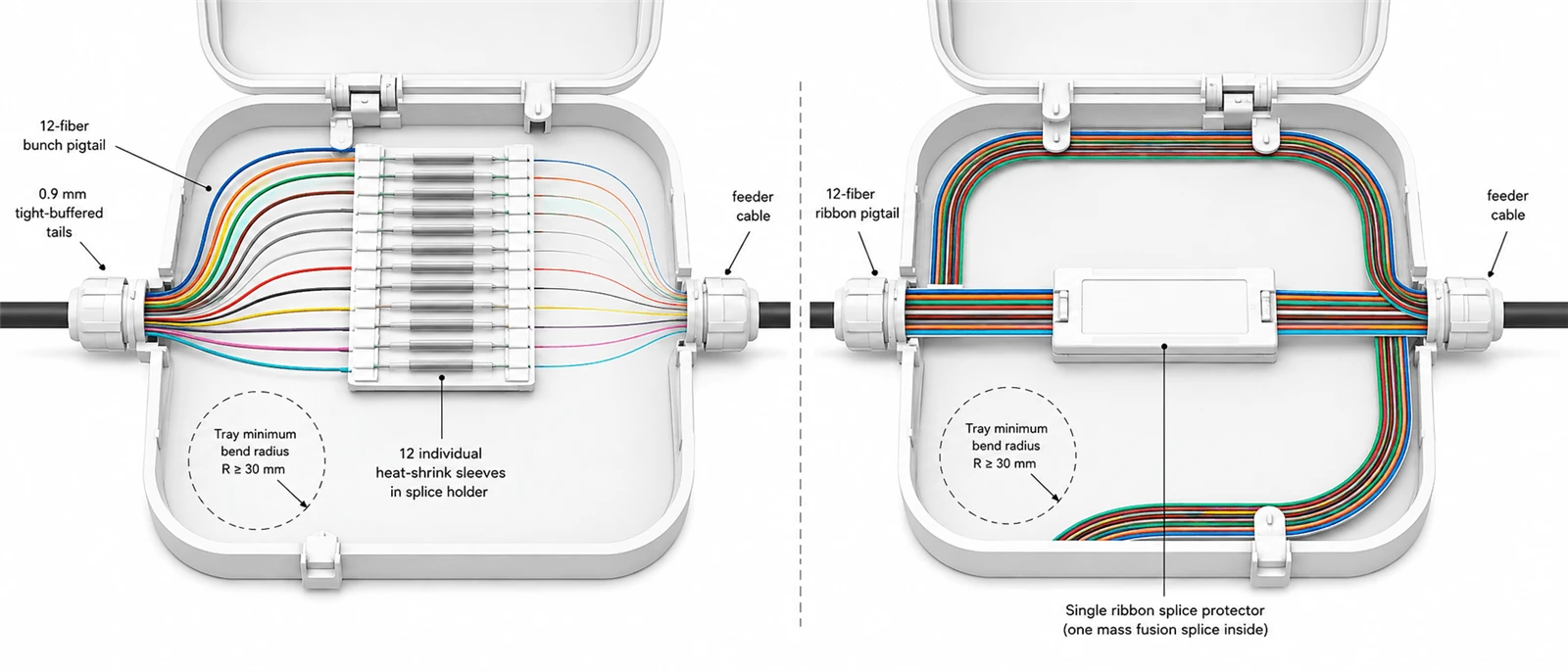

Barevný kód 12 vláken pigtailu se může řídit TIA-598 nebo konvencí IEC v závislosti na specifikaci projektu. Pojmenujte standard na řádku spec, nepište "standardní barvy", a ověřte jej podle sekvence již nainstalované v rámci, protože rámec obsazený podle dvou konvencí zpomaluje každé budoucí trasování chyby. Toto ověření patří spíše k přijetí ODF a správě vláken než k první chybě.

Délka je pole nejčastěji vyplněné ze zvyku a jedná se spíše o aritmetiku než o preferenci. Projděte trasu od spojovacího bodu k zakončení, přidejte prověšení, které zásobník vyžaduje k navinutí na jeho určeném minimálním poloměru ohybu, přidejte servisní přídavek a poté zaokrouhlete na další standardní krok. Zpracovaná ilustrace: trasa 1,2 m, dvě cívky v zásobníku, jehož udávaný minimální poloměr je 30 mm (zhruba 0,19 m vlákna na závit, takže 0,38 m), plus 0,1 m na konci, dává 1,68 m, což se stává 2,0 m řádem. Řaďte ​​pod tuto hodnotu a vlákno je vytlačeno za hranici ohybu, čímž dochází k útlumu, který se objeví až po uzavření zásobníku. Řaďte ​​hodně nad ní a přebytek zahlcuje kazetu a brání pozdější práci. Stejná aritmetika rozhoduje o tom, zda má samotná skříň kapacitu, což je bod, ve kterémvýběr propojovacího panelu a skříněpřestává být samostatným rozhodnutím od specifikace pigtailu z optických vláken.

Výběr bundy je řízen požárním kódem před čímkoli jiným. PVC je běžně nabízený univerzální-materiál, kabel z optických vláken LSZH je specifikován tam, kde je regulována toxicita kouře a neprůhlednost v uzavřených obsazených prostorách, a označení OFNR a OFNP platí tam, kde jsou vynucovány seznamy stoupaček a plenárny. Jedná se spíše o rozhodnutí o shodě než o rozhodnutí o výkonu. Napište seznam, který vyžaduje místní stavební, elektrotechnický a požární předpis, spíše než název materiálu, protože požadavek se liší podle jurisdikce a specifikace projektu.

Standardní vnitřní kabel z optických vláken není stavěn pro přímou venkovní expozici a spíše bychom to řekli před objednávkou než po ní. Postrádá UV-stabilní plášť-odolný vůči povětrnostním vlivům a výztuhu potřebnou k přežití teplotních cyklů, pronikání vlhkosti a mechanického namáhání. „Venku“ také není jedna podmínka a pancéřování a voděodolnost nejsou vzájemně zaměnitelné odpovědi. UV záření řídí chemii pláště, stojatou vodu nebo kondenzaci zajišťuje těsnění a ochranu proti vniknutí, riziko hlodavců a mechanického nárazu řídí pancéřování a teplotní rozsah řídí výběr materiálu i kvalifikaci, na kterou byla sestava testována. Určete podmínky, které sestava uvidí, a nechte konstrukci následovat.

Mechanické limity patří na stejnou řadu jako vlastní čísla sestavy. Hodnoty tahového napětí uvedené pro vnější kabel kmene rostliny se nepřenášejí na krátkou sestavu s konektory, jejíž omezující parametry jsou pevnost v tahu koncového kabelu a přídržná síla konektoru na zakončeném konci. Vyžadujte obojí z datového listu konkrétní konstrukce, kterou objednáváte, a vyžadujte je pro SKU spíše než pro produktovou řadu.

Telcordia GR-326-CORE je nejcitovanějším a nejvíce nesprávně používaným pověřením v této kategorii produktů. Stanovuje obecné požadavky na konektory používané ke spojování jednovidových optických vláken a na sestavy propojek z nich vyrobené (Telcordia). Konektory pro montáž na místě jsou kryty samostatně pod GR-1081 a přípravky na čištění konektorů pod GR-2923.

Nejčastěji citovaný dokument vedle něj je citován chybně.GR-1435-JÁDRO je „Obecné požadavky na vícevláknové optické konektory“, což znamená vícevláknové, nikoli vícerežimové.Řeší více-vláknové konektory, jako jsou sestavy ve stylu MPO-, a jeho předmětem je stále jeden-režim. Velké množství dodavatelské literatury jej přepisuje jako multimódový protějšek GR-326 a kupující zdědí chybu do svých vlastních RFQ. Pokud dodavatel nabízí dokumentaci GR-326 na podporu multimódového pigtailu z optických vláken, správnou odpovědí je nepožadovat GR-1435. Je třeba uznat, že žádný dokument Telcordia GR v této rodině nepokrývá produkt, a místo toho specifikovat přijetí na výkonnostní třídy IEC a údaje ze zkoušek šarže.

Doklady o kvalifikaci a doklady o doručení nejsou stejný dokument

Zpráva o kvalifikaci GR-326 popisuje návrh konektoru, který přežil testovací režim; neříká nic o tom, že kotouč dorazí příští měsíc. ISO 9001 potvrzuje, že výrobní proces je zdokumentován a řízen, nikoli že jakákoli šarže splňuje optické specifikace, a CE a RoHS jsou deklarace přístupu na trh a látky. To, co popisuje vaši zásilku, je zkušební záznam spojený s vaší šarží, který uvádí metodu měření, vlnovou délku, základ vzorku a identifikátor šarže. Při schvalování návrhu konektoru do síťového standardu požádejte o kvalifikaci třetí strany. Požádejte o záznamy o dávkách, když přijímáte dodávku objednávky optického pigtailu. Matoucí je, jak kupující skončí s působivým certifikátem a neověřitelným kotoučem.

Stejných devět polí vytváří materiálově odlišné optické a mechanické požadavky v závislosti na tom, kam produkt přistane. Oba níže uvedené sloupce jsou ilustrativní výchozí specifikací odvozenou z uvedených předpokladů, nikoli univerzálním požadavkem.

Předpoklady a jak vytvářejí známku.Sloupec GPON předpokládá rozpočet třídy B+ PON 28 dB, rozbočovač 1:32 spotřebovávající zhruba 17,5 dB, přibližně 5 dB ztráty vlákna a spoje a dva páry sdružených konektorů. To ponechává několik dB nepřidělených, takže stupeň C je dostačující a specifikování nákupní marže stupně B, které link nepotřebuje. Sloupec datového centra předpokládá kanálový rozpočet téměř 2,6 dB při zamýšlené rychlosti a dosahu, zhruba 1,0 dB ztráty vláken a spoje, 0,6 dB udržovaných jako technická rezerva a čtyři spárované páry sdílejí zbývající 1,0 dB. To umožňuje 0,25 dB na pár jako střední hodnotu, kterou by třída C spotřebovala zcela bez rezervy, zatímco střední hodnota 0,12 dB u třídy B ponechává prostor pro stárnutí a nové{15}}párování. Změňte poměr rozdělení, počet párů nebo rezervované rozpětí a s tím se změní i doporučení hodnocení. Známka je výstupem rozpočtu, nikoli atributem aplikace.

Na naší straně se devět polí mapuje na výrobní kroky, které zanechávají záznamy: ověření příchozího vlákna a objímky, štěpení a čištění, sestavení konektoru s teplotně -řízeným vytvrzováním, samostatné programy leštění pro UPC a APC, automatizovaná kontrola koncového-obličeje a optické testování na ztrátu vložení, ztrátu zpětného toku, kontinuitu, polaritu, sekvenci barev a délku před konečným štítkem. Který z těchto záznamů stojí za to vyžadovat, závisí na nasazení a praktických rozdílech mezi nimiFTTH, ODF a prostředí datových centerrozhodnout, zda potřebujete údaje pro-položku nebo statistiku šarže.

Napište devět řádků. Na řádku 4 uveďte metodu měření a stupeň útlumu odděleně od požadavku na ztrátu návratnosti, na řádku 5 uveďte rok vydání a rozhodující pravidlo přijatelnosti, udělejte z polského typu prohlášení pro celý kanál, nikoli pro -položku, vypočítejte délku z obalu a požadujte údaje o tahu a udržení pro SKU spíše než pro rodinu. To samo o sobě odstraňuje většinu sporů o doručení, které tato kategorie produktů generuje.

Ve zbytku požádejte spíše o dokumenty než o ujištění. Dostupné s objednávkou: datové listy, záznamy o zkouškách pro-položku nebo-dávku s uvedenou metodou měření, zprávy o ztrátě vložení a ztrátě při vrácení, balicí listy a certifikáty shody. Můžetevyžádejte si vzorek testovaný podle vaší vlastní devíti{0}}řádkové specifikace se záznamem o dávkovém testu. Pošlete devět polí a my odpovíme ve stejném formátu, včetně řádků, které bychom posunuli zpět. Úplné možnosti specifikace a pole přizpůsobení jsou uvedeny naproduktová stránka optického pigtailu.
