Jak spojit vlákna vláken v propojovacím panelu: Postup, kritéria pro splnění a limity přijatelnosti

Většina toho, co se dostane k našemu aplikačnímu stolu, není problém se spojováním. Je to problém nákupu nebo plánování, který se projevil až poté, co posádka stála u svářečky s již otevřeným kabelem. Tři kontroly trvají deset minut a odstraní je téměř všechny.

Většinu stížností a vracení pigtailu, které řešíme, jsou zodpovědné za tři režimy selhání a o všech třech se rozhoduje dříve, než někdo otevře kabel: panel objednaný jako šasi s přímým{0}}končením, když návrh předpokládal spojovací zásobníky, sada vícerežimových pigtailů objednaná proti kufru s jedním-režimem, protože objednávka odkazovala spíše na barvu pláště než na potisk kabelu, a 0,9 mm delší nožičky bez přišpendlení na nožičkách nahrazeny 2,0 mm dlouhé nohy Žádný z těchto tří nelze opravit lepším svářečkou.

Zejména výběr panelu je rozhodnutí o nákupu učiněné týdny předtím, než někdo otevře kabel, a protovýběr propojovacího panelu-nebo ODFpatří do plánu spojů. Kompatibilita režimu je stejný druh rozhodnutí:rozdíl mezi jednoduchým{0}}režimem a vícerežimovou konstrukcí pigtailuse nastavuje ve fázi objednávky, nikoli na zásobníku.

Případ ukončení pigtailu je výrobní argument, nikoli argument pohodlnosti. Geometrie čela-čela objímky, což znamená poloměr zakřivení, odsazení vrcholu a výška vlákna, je nastavena na leštícím zařízení, na kterém běží desítky konektorů najednou pod řízeným tlakem a sekvencí filmu.

Co můžeme přesně uvést, je specifikace a proces za tím. Každá ukončená sestava na naší lince před zabalením projde koncovou-kontrolou čela, měřením vložného útlumu, měřením zpětného útlumu, kontinuitou, ověřením polarity a potvrzením pořadí barev-. Limity specifikace pro jeden režim jsou menší nebo rovné 0,2 dB vložné ztráty a větší nebo rovné 50 dB zpětné ztráty pro UPC, menší nebo rovné 0,3 dB a větší nebo rovné 60 dB pro APC. To jsou stropy zapsané ve specifikaci produktu spíše než uváděný průměr v terénu. Naměřená distribuce patří do záznamu o dávce, který je dodáván s objednávkou, a my na požádání zašleme anonymizovanou zprávu o dávce s testovací vlnovou délkou a typem přístroje, protože distribuce, kterou můžete zkontrolovat, má větší hodnotu než číslo uvedené v odstavci blogu.

Těchto čísel může dosáhnout -leštěný konektor. Co nemůže udělat, je dosáhnout k nim důsledně, konektor za konektorem, na střeše v červenci s ručním leštícím pukem a bez interferometru. Právě tato konzistence je důvodem, proč továrně-ukončený vláknitý pigtail spojený s kmenem přímo bije do kmene. Pozadí zapnutok čemu se vláknový pigtail používá napříč FTTH, ODF a sestavami datových centerkryje stranu součástky. Tento článek zůstává u postupu.

Jakmile je stanovena základní způsobilost, stav spotřebního materiálu se stává opakovatelným zdrojem driftu ve výsledcích spojování. Pozorovatelným signálem není jediný špatný spoj. Je to trend: odhadovaná ztráta plynule stoupající druhou polovinou tácu nebo hlášený pokles úhlu štěpení ve třech po sobě jdoucích spojích. Když uvidíte jedno, zastavte se a zkontrolujte polohu čepele a počet oblouků, než cokoli změníte na své technice.

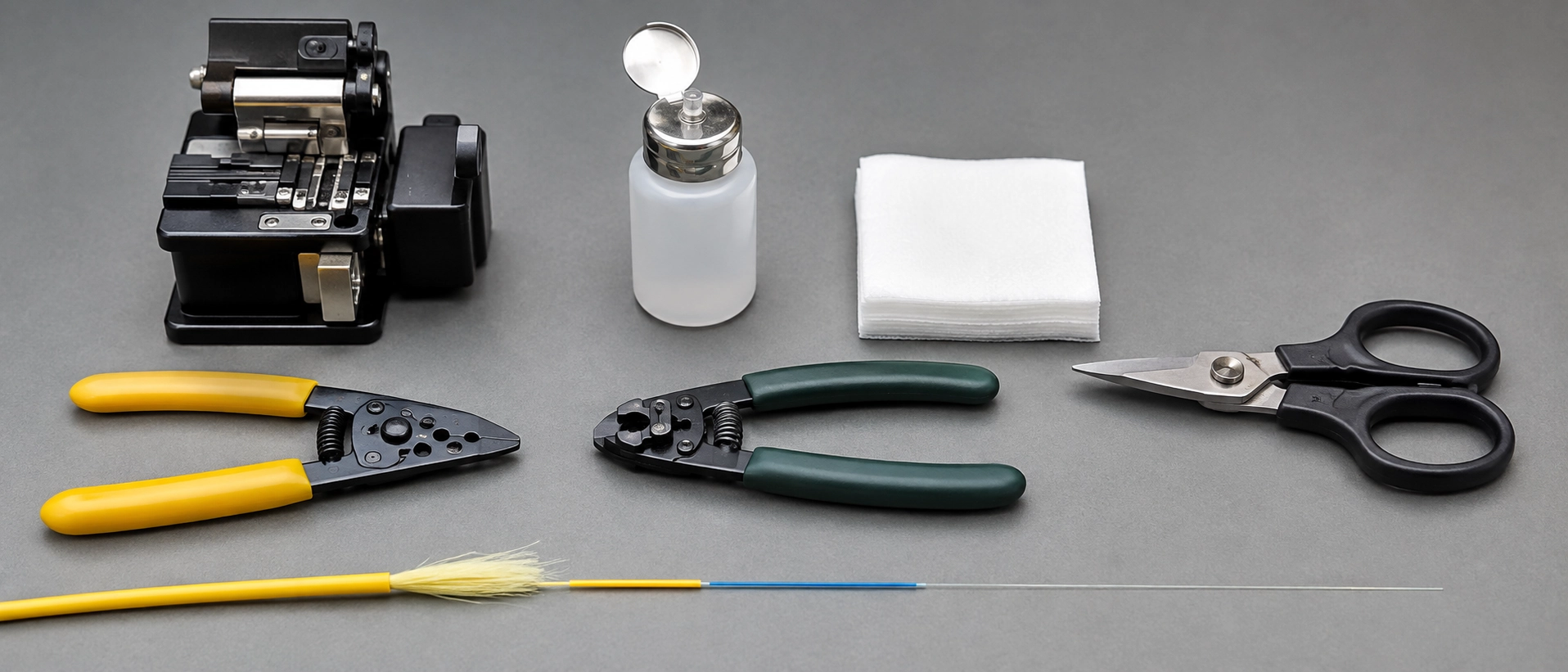

Níže uvedená tabulka uvádí, co lavička potřebuje, a co je užitečnější, když každá položka přestane být důvěryhodná, s autoritou, na které každá postava skutečně spočívá.

Jeden detail stojí za to uvést na rovinu, protože to stojí posádku hodinu, když se spletou: teplem-smršťovací manžeta jde na vláknopředvlákno jde do svářečky. Z následného vzpomínání není žádné zotavení.

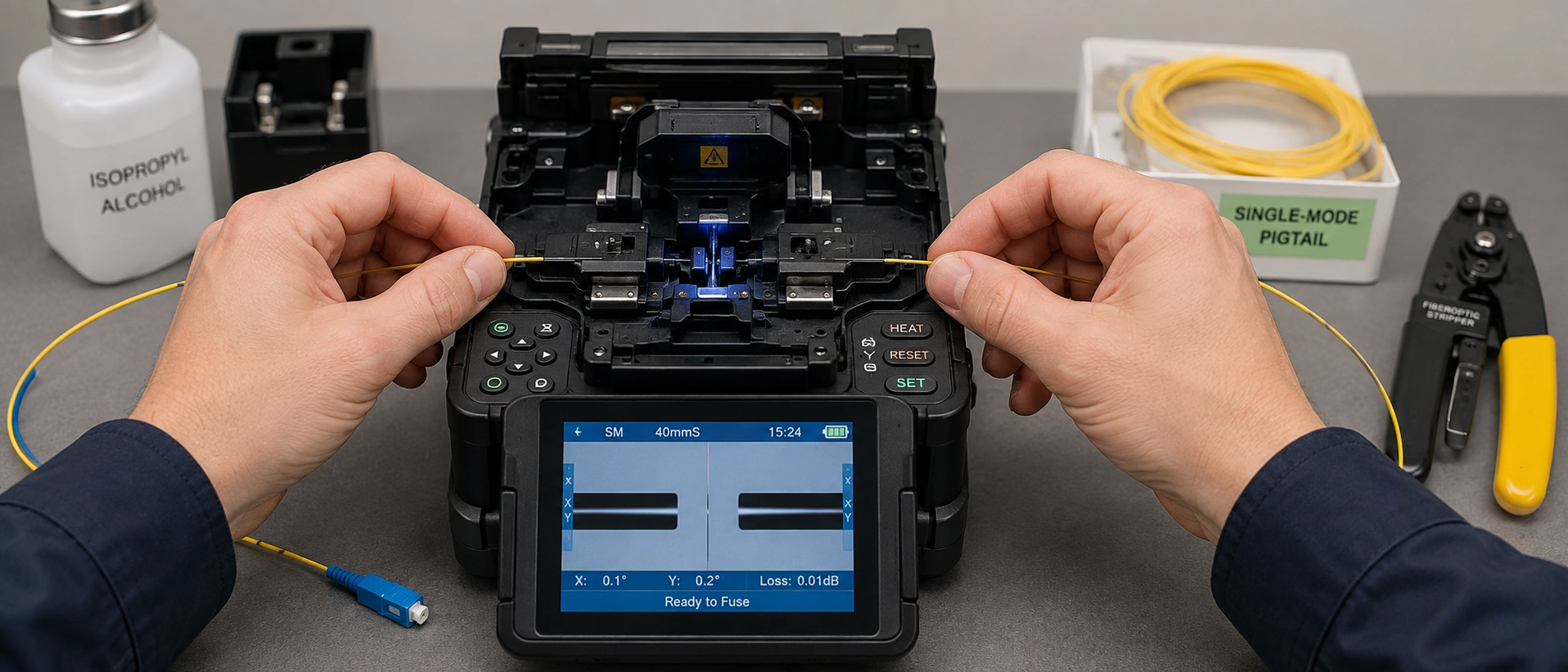

Toto je pracovní pořadí, které se používá při spojování-spojování vlákenných pigtailů během zákaznických zkoušek a kvalifikace vzorků v naší vlastní aplikační laboratoři na 12-vláknovém a 24{10}}vláknovém kmeni s volnými trubkami do 1U a 2U krytů přihrádek s ochrannými návleky 40 mm a 60 mm. Každý krok nese kritérium průchodu a spouštěč opakování, protože sekvence bez hodnotících bodů je pouze popis. Stejné pořadí platí pro jednorežimový postup spojování pigtailů pro svorkovnice FTTH, kde se mění pouze počet zásobníků a počet vláken.

Viditelná čára, vyboulenina nebo bublina znamená opětovné-rozštěpení, nikoli opětovné zahřátí-.

Dva soudy v této sekvenci si zaslouží důraz. Odhad svářečky v kroku 8 je odhad vytvořený analýzou obrazu, nikoli měřením. Je vynikající pro rozhodnutí, zda předělat jointa na místě, a není to doklad o převzetí. A krok 10 je záměrně nařízen tak, aby označení předcházelo testování, protože testovací protokoly, které nelze dohledat k portu, jsou přepracovány v přestrojení.

Barevná sekvence vláken a správná polarita hned napoprvé

Identifikace barev je nejlevnějším mechanismem prevence chyb-v tomto postupu a funguje pouze v případě, že sada pigtailů dodržuje stejné konvence jako kmen. Sekvence dvanácti-poloh specifikovaná v ANSI/TIA-598-D je modrá, oranžová, zelená, hnědá, břidlicová, bílá, červená, černá, žlutá, fialová, růžová, akvamarínová, s kabely nad dvanácti vlákny opakujícími sekvenci pro každou vyrovnávací trubici a přidáním značkovacího značení.

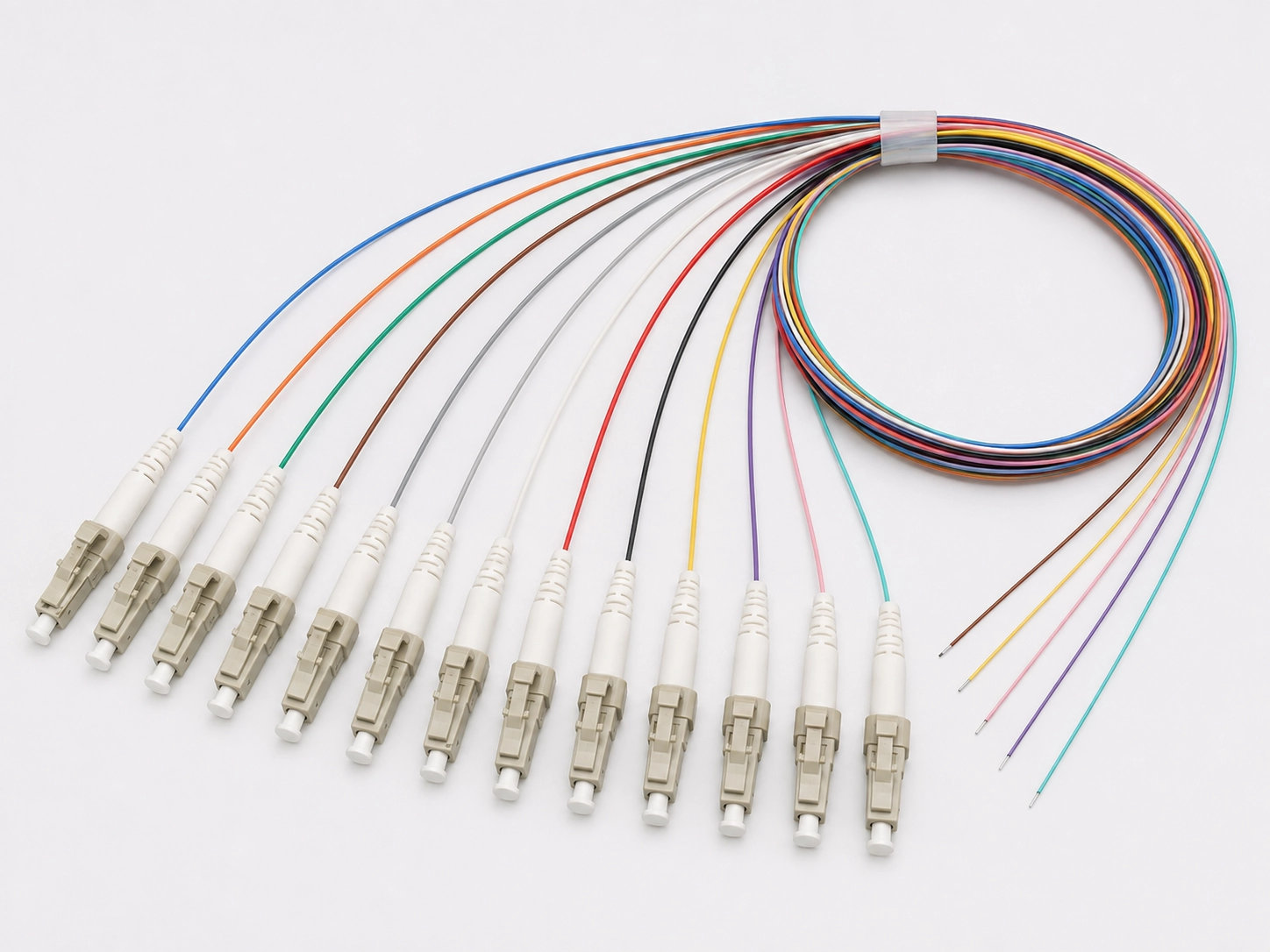

Každý, kdo pracuje na tom, jak nainstalovat 12vláknový pigtail do propojovacího panelu, by měl považovat sadu barev spíše za položku specifikace než za pohodlí v terénu. Platí dvě upozornění. Konvence IEC a TIA se neshodují na každé pozici, takže sestava, která míchá kabel z jedné konvence s koncovkami z jiné, potřebuje mapování zapsané před spojováním, spíše než objevování během testování. A konvence, která přichází, je ta, kterou pojmenovala nákupní objednávka. My dodáváme12-barevné pigtailové sadyna kteroukoli sekvenci, což znamená, že rozhodnutí je učiněno na RFQ, nikoli na zásobníku.

Použijte 0,1 dB na spoj jako pracovní cíl při spojování vláknových pigtailů a očekávejte, že moderní jádro-sesazovací svářečka na čistém jednorežimovém skle dopadne hluboko pod ním. Přijetí smlouvy se však řídí specifikací projektu a jejím názvem, nikoli tímto odstavcem. Kolují tři prahové hodnoty, pocházejí z dokumentů s velmi odlišnými pravomocemi a soubor projektu rozhoduje o tom, který z nich platí.

Praktické pravidlo, které následuje: specifikace projektu převyšuje všechna obecná čísla v této tabulce, včetně té naší. Kde se tyto dvě střetnou, zvítězí specifikace a hádka je u konce.

Rozpětí mezi 0,3 dB a 0,05 dB je místo, kde dochází ke sporům o přijetí, a důvodem je aritmetický. Spojení PON s vysokým poměrem dělení má malou rezervu po ztrátě rozbočovače, párech konektorů a útlumu trasy, takže každé přistání spoje na 0,15 dB místo 0,05 dB představuje rozpočet na výdaje, který budoucí uzel bude potřebovat. Na 90metrovém komerčním LAN běhu je stejný spoj irelevantní.

Ještě jedna aritmetika, pečlivě řečeno. V nejhorším-případě rozpočet vypočítaný na maximální povolené hodnoty standardu spotřebuje pár spřažených konektorů při 0,75 dB více než dvojnásobek toho, co spoj při 0,3 dB, takže větší řádkovou položkou je rozhraní konektoru, nikoli fúzní spoj. Skutečné komponenty obvykle fungují mnohem lépe než kterýkoli strop, což je přesně důvod, proč je konec konektoru každého optického pigtailu, který dodáváme, měřen spíše než předpokládaný.

Při certifikaci spojů vláknitého pigtailu existují dvě testovací úrovně a nejsou vzájemně zaměnitelné. Úroveň 1 je certifikace ztráty vložení se sadou testu optické ztráty a je to, co certifikuje spojení. Úroveň 2 je charakterizace OTDR a je diagnostická. Stopa ukazující každý spoj pod 0,05 dB je užitečným důkazem a nenahrazuje výsledky Tier 1.

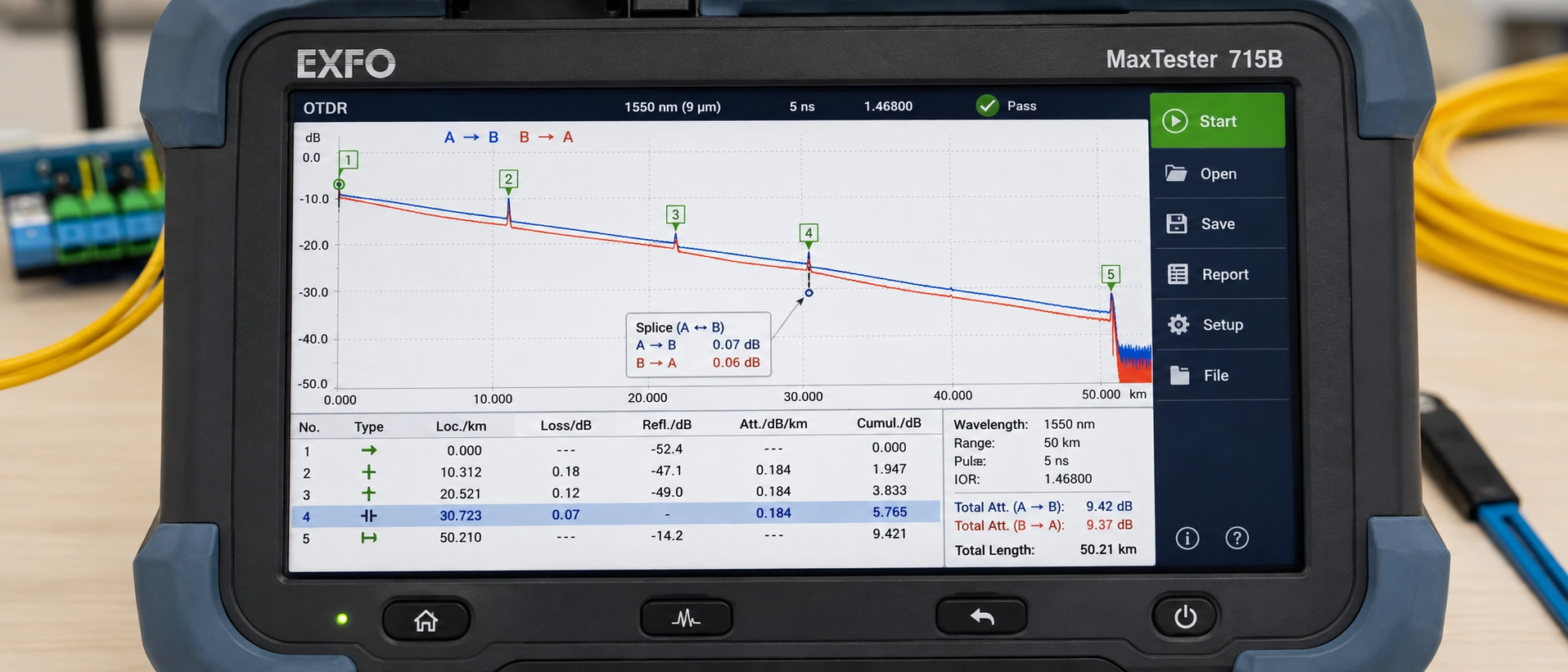

Druhé pravidlo chytí více posádek než první. Ztráta spoje OTDR musí být měřena z obou směrů a zprůměrována. Toto je metoda měření, na které je postup postaven, a výsledky v jednom-směru na spoji obsahujícím odlišné vlákno nejsou pouze nepřesné, ale jsou chybné v předvídatelném směru (Corning). Což nás přivádí ke čtení, díky kterému dobré techniky předělávají dobré spoje.

OTDR neměří ztrátu spoje na vláknitém pigtailovém spoji. Měří zpětný rozptyl na obou stranách události a odvozuje ztrátu z kroku. Když mají dvě vlákna rozdílné průměry pole modu, jejich koeficienty zpětného rozptylu se liší a odvozený krok je tímto rozdílem kontaminován.

Měřeno od větší-strany MFD směrem k menší, přístroj hlásí zdánlivý zisk, což znamená výkon, který nemůže existovat. Měřeno opačně, vykazuje nafouknutou ztrátu. Zprůměrování dvou směrů odstraní artefakt a ponechá skutečnou postavu.

Porovnání na{0}}úrovni kategorie není dostatečným důkazem rozdílu v poli režimu a právě zde se většina vysvětlení polí mýlí. ITU-T vyžaduje, aby nominální MFD a tolerance byly deklarovány při 1310 nm v povoleném rozsahu a povolené rozsahy pro standardní kategorie necitlivé na jeden -režim a ohyb- se překrývají (ITU-T G.652). Překrytí není teoretické: Corning's SMF-28 Ultra deklaruje 9,2 ± 0,4 μm při 1310 nm, přičemž je plně v souladu s G.652.Dapřekračuje požadavek na ohyb G.657.A1, takže „vlákno G.657“ vám samo o sobě neřekne nic o poli režimu, do kterého se spojujete. Ostatní konstrukce, které nejsou citlivé na ohyb, zejména v kategoriích B, sedí níže.

Pracovní pravidlo tedy není „očekávejte gainer, kdykoli se G.657 setká s G.652“. Je to: přečtěte si deklarovanou jmenovitou MFD na obou listech, hlavní kabel a pigtail, a očekávejte směrovou asymetrii, když se tyto dvě deklarované hodnoty významně liší. Názvy kategorií vás uvedou v omyl, datové listy nikoli. To je důvod, proč tiskneme na specifikaci pigtailu jakost vlákna, G.652D, G.657A1 nebo G.657A2, a proč je dotaz dodavatele na deklarované MFD spíše rozumná než pedantská otázka.

Použijte spoj-na konektorech místo vláknových pigtailů, pokud jsou omezením pozice zásobníků, spíše než optické ztráty nebo jednotkové náklady. Spojované-konektory nepotřebují k uložení vnější ochranné pouzdro ani pozici držáku (Fluke Networks), a ve skříni 1U s vanou, která již nese plný počet spojů, je to rozhodující.

Hranice běží opačně za čtyř podmínek: prostor na panelu je dostatečný, na objemu záleží na ceně za ukončení, rozhraní konektoru se může později v průběhu životnosti závodu změnit nebo chcete, aby byl konec konektoru v továrně -testovaný výrobek s dokumentovanými údaji o ztrátách, a nikoli na místě-vyrobený.

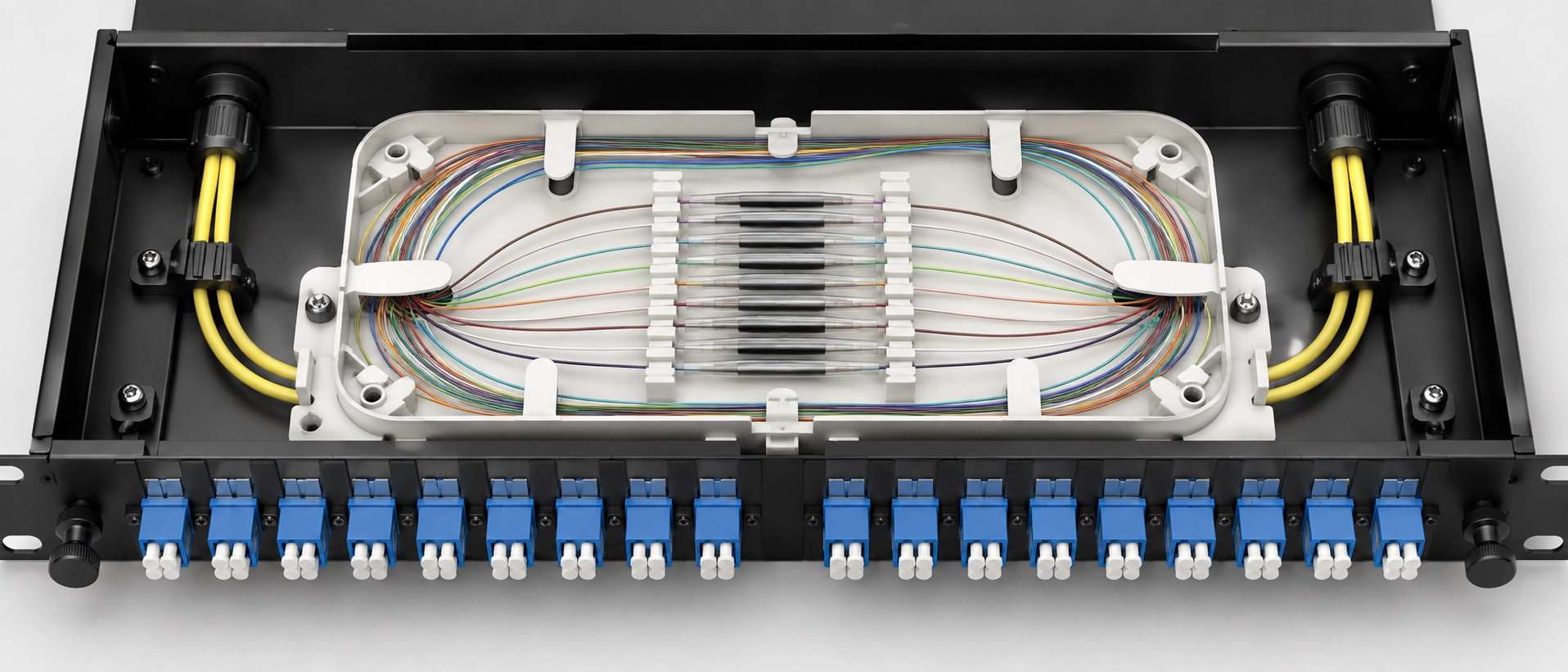

Tři situace nasazení rozhodují o spojení vláken a spojování-konektoru v betonovém propojovacím panelu. Ve skříni FTTH nebo svorkovnici jsou pigtaily preferovanou cestou, když je krabice dodávána s integrovanou přihrádkou, počet držáků pokrývá počet vláken s alespoň jednou náhradní pozicí, délka objímky, kterou si koupíte, skutečně sedí v tomto držáku a design vyžaduje továrně -ukončený konektor na portu. Změňte kteroukoli z nich a zopakujte{4}}porovnání. V nosném ODF u vstupu do datového centra je vstupní zařízení konvenčně spojeno s panely naplněnými továrními-koncovými koncovkami a architektura předpokládá, že zásobníky existují, takže kdokoli se ptá, jak spojit vlákna vláken v ODF, pracuje na návrhu, který již tuto otázku zodpověděl. V komprimovaném podnikovém IDF, kde je 1U panel specifikován pro 48 vláken, se aritmetika často neuzavře a skutečná volba je mezi hlubším krytem a spojováním{10}}konektorů. Ten kompromis{12}}je stejnýporovnání propojovacího panelu s ODFve fázi návrhu.

Zda se aritmetika ve vašem konkrétním případě uzavře, závisí na třech proměnných, které žádný obecný článek nemůže poskytnout: kapacita držáku vašeho zásobníku, délka ochranného pouzdra, které používáte, a trasa vedení od držáku k adaptéru. Zašlete nám model panelu, počet zásobníků a počet vláken a my zpracujeme hodnoty prověšení a délky s těmito třemi a zašleme zpět doporučenou délku pigtailu a sekvenci vláken pro tento kryt spolu s pracovním listem měření, který jsme k tomu použili.

Osm specifikačních linií určuje, jak se vláknitý pigtail chová na pracovním stole, a každá z nich se později ukáže buď jako rychlost, nebo přepracování na podnosu.

Ke stejné nákupní objednávce patří dva řádky dokumentace: pro-záznamy o zkoušce pro šarži nebo pro-jednotku zahrnující ztrátu vložení a ztrátu při vracení a certifikát o shodě. Oba jsou z naší strany spíše standardními výstupy než výjimkami, a proto je konverzace o přijetí krátká, když se prověřují vlastní výsledky OTDR zákazníka.

Pokud chcete vidět, jak tato dokumentace skutečně vypadá, než se zavážete dodavateli, požádejte nás o azakázkový pigtail z optických vlákenspecifikační list spolu se vzorovou zprávou o zkoušce IL a RL ze srovnatelné šarže. Je to rychlejší způsob, jak posoudit výrobce, než tvrdí jakýkoli technický list, včetně těch v tomto článku.
