Jak si vybrat propojovací panel optických vláken nebo ODF?

Výběr propojovacího panelu optických vláken -, často nazývaného ODF nebo optický distribuční rámec -, je zřídka jen otázkou přizpůsobení počtu vláken řádku v nabídce. Ve skutečné telekomunikační místnosti, přístupové síti FTTH, podnikové LAN nebo datovém centru musí panel také upevnit příchozí kabel, chránit spoje, držet adaptéry, vést propojovací kabely, nést jasné štítky a ponechat prostor pro růst. Popletete si tyto detaily a levně-vypadající panel vás bude stát čas během instalace a znovu při každém budoucím upgradu.

Tato příručka je napsána z pohledu výběru a dodávek pasivních komponent z optických vláken pro projekty FTTH, telekomunikací a datových center. Prochází rozhodnutími, na kterých skutečně záleží, na místě - kapacita, montáž, adaptéry, spojování a správa kabelů - a končí výběrovými maticemi, kontrolním seznamem RFQ a kontrolním seznamem kontroly, které můžete znovu použít při příštím nákupu.

Co je propojovací panel optických vláken / ODF?

Patch panel optických vláken je jednotka pro správu vláken, která se používá k ukončení, organizaci, spojování, spojování a ochraně optických vláken. Najdete jej v telekomunikačních místnostech, datových centrech, FTTH přístupových sítích, podnikových sítích a komunikačních skříních.

V jazyce každodenních{0}}-projektů se „optický propojovací panel“, „propojovací panel z optických vláken“, „ODF“ a „optický distribuční rámec“ často používají zaměnitelně. Mechanický design se liší, ale úkol je stejný: usnadnit správu, testování, údržbu a rozšiřování připojení vláken. Pokud chcete úplnější rozpis toho, kde se pojmy liší, toto srovnání anODF versus patch panelv systémech optických vláken je dobré začít.

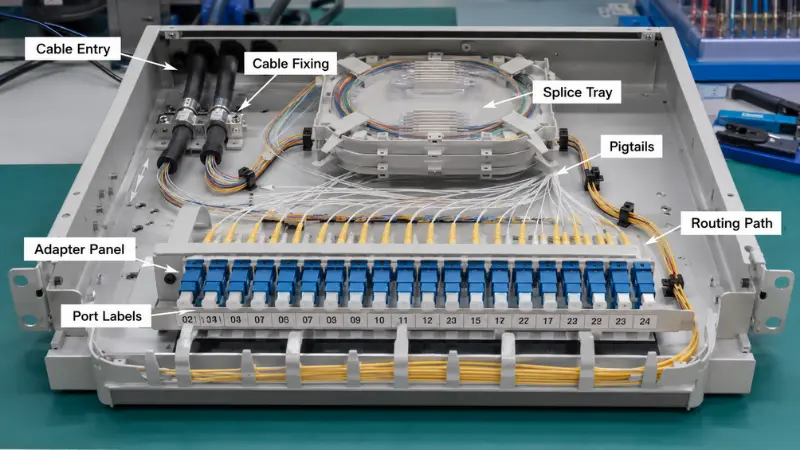

Typický patch panel z vláken kombinuje několik prvků:

• -Panely adaptéru, které drží spojky SC, LC, FC nebo MPO
• -Zásobníky na spoje, které chrání tavné spoje a uchovávají přebytečná vlákna
• -Pigtaily vláken připojené ke vstupnímu kabelu
• -Upevnění kabelů a vstupní porty pro odlehčení od tahu
• -Interní trasy, které zachovávají poloměr ohybu
• -Oblast pro správu propojovacího kabelu na přední straně
• -Štítky nebo identifikace portů

•

Proč je výběr správného vláknového patch panelu důležitý?

Patch panel je obvykle malý kousek z celkového rozpočtu sítě, přesto má předimenzovaný vliv na kvalitu instalace a roky následné údržby. Panel, který vyhovuje místu, umožňuje instalačním technikům čistě směrovat vlákna, chránit místa spojů, kontrolovat namáhání v ohybu a rychle najít jakýkoli port. Špatně vybraný způsob vytváří přeplněné směrování, nepohodlnou údržbu, uvízlou kapacitu a chaotické pole patchů.

Než se zavážete k modelu, měl by odpovědět na tři strohé otázky: dokáže unést počet vláken, které nyní potřebujete, dokáže jej technik bez problémů nainstalovat a udržovat a může růst se sítí místo toho, aby byl vytrhán a nahrazen? Pokud je nějaká odpověď ne, nižší cena nálepky to jen zřídka vynahradí.

Klíčové faktory, které je třeba vzít v úvahu při výběru propojovacího panelu z optických vláken

Počet vláken a kapacita portu

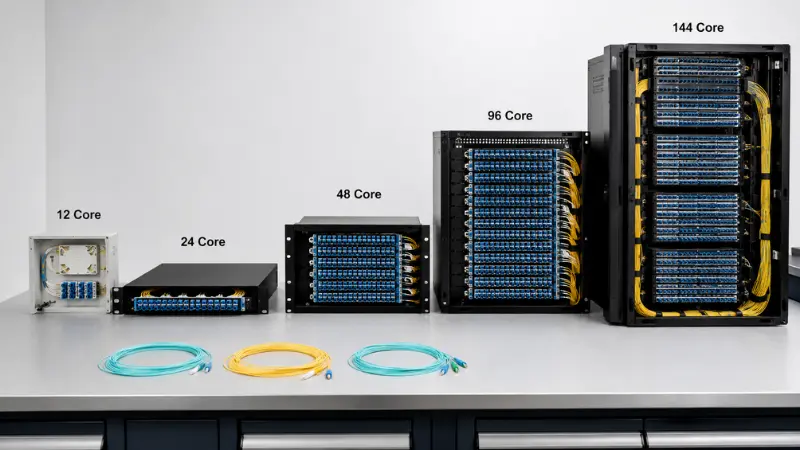

Počet vláken je první číslo, které většina kupujících kontroluje. Běžné konfigurace ODF mají 12, 24, 48, 72, 96 a 144 jader. Malý distribuční bod FTTH může být v pořádku s 12- nebo 24jádrovým nástěnným boxem; telekomunikační místnost nebo podnikové jádro často přistává na 24 nebo 48 jádrových rackových panelech; a vysokohustotní datová centra nebo páteřní body tlačí směrem k 96 nebo 144 jádrům.

Chybou je dimenzovat panel přesně na dnešní počet vláken. Funkční pravidlo jeproudová vlákna + volná kapacita + prostor v racku: vezměte vlákna, která nyní ukončujete, přidejte volný prostor pro spoje, které můžete rozumně předvídat, a pak zkontrolujte, co výška vašeho stojanu skutečně umožňuje. Pokud projekt osvětlí 24 vláken, ale místo se pravděpodobně zdvojnásobí, 48jádrový panel obvykle stojí mnohem méně než práce s pozdější výměnou jednotky.

Jako výchozí bod:

• Malý přístupový bod - 12 na 24 jader
• Standardní telekomunikační místnost - 24 až 48 jader
• Větší distribuční bod - 72 na 96 jader
• S vysokou{0}}hustotou páteře nebo datového centra - 96 a vyšší

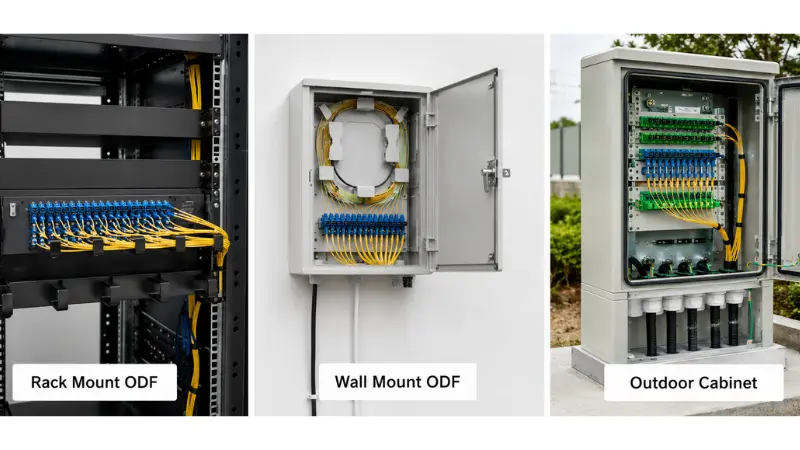

Montáž do racku, na stěnu nebo venkovní instalace

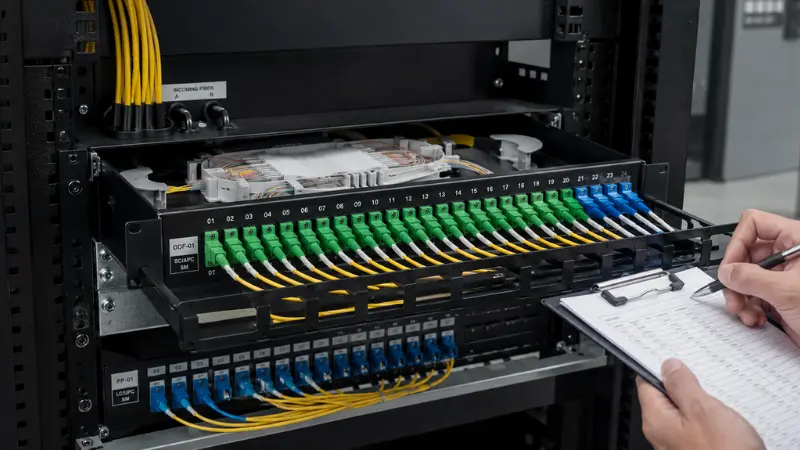

Instalační prostředí více než cokoli jiného určuje tvar panelu. 19- palcový patch panel pro montáž do racku úhledně zapadne do standardních racků vedle přepínačů, OLT a přenosových zařízení, a proto dominuje telekomunikačním místnostem a datovým centrům. ODF pro montáž na stěnu se hodí na místa bez racku - FTTH přístupových bodů, sítí malých budov, distribučních bodů na chodbách a poboček. Venkovní rozvaděč z optických vláken je určen pro pouliční rozvaděče a polovenkovní pozice, kde na těsnění, mechanické pevnosti a kabelovém vstupu záleží mnohem více než na tom, jak kompaktní nebo uklizený box vypadá.

Označte umístění, než si vyberete: uvnitř 19-rozvaděče, na stěně, uvnitř telekomunikační skříně, ve venkovním přístupovém bodu nebo v řadě datových center s vysokou-hustotou. Pokud se panel dostane do venkovního prostředí, považujte ochranu proti vniknutí za tvrdý požadavek spíše než za příjemný-požadavek-hledejte - uvedené IP hodnocení, pouzdro odolné vůči UV záření a správné utěsněné průchodky a ověřte je proti směruváš vnitřní a venkovní kabel je nainstalován.

1U, 2U nebo vyšší: Výběr výšky stojanu

U rackových panelů je výška jeho vlastním rozhodnutím, nikoli pouze funkcí počtu vláken. Patch panel z optických vláken 1U šetří nejvíce místa v racku a je výchozí pro řady datových center, ale stejný 1U, který pohodlně pojme 24 LC duplexních portů, se může cítit stísněně, jakmile se pokusíte přidat spojovací zásobníky a nasměrovat propojovací kabely na přední straně. Zvýšením na 2U získáte pracovní prostor: hlubší zásobníky, snazší navíjení uvolněného vlákna a přední pole patchů, které s vámi nebude bojovat při přesunech, přidávání a změnách.

Jednoduchý způsob, jak se rozhodnout: zvolte 1U, když je prioritou hustota a panel je většinou před-ukončeným záplatováním; zvolte 2U nebo vyšší, když stejný panel musí obsahovat také spojování pole, větší svazky pigtailů nebo časté přestavování. Počítání pouze portů a ignorování prostoru, který tyto porty potřebují za a před adaptéry, je jednou z nejčastějších chyb velikosti.

Pevný typ vs. posuvný typ

Regálové panely se dodávají v pevném a posuvném provedení. Pevný panel pro montáž do racku je jednodušší, tužší a obvykle levnější -, což je rozumná volba tam, kde jsou vlákna nastavena jednou a jen zřídka se jich znovu dotýkáte. Posuvný panel se táhne dopředu na kolejnicích, takže technik může dosáhnout na spojovací zásobníky, adaptéry a vnitřní vedení, aniž by cokoliv vybalil.

Vyrovnání-jsou skutečné peníze versus skutečný čas. Na webech, kde se porty často přestavují, vám posuvná přihrádka umožňuje pracovat na připojeních, aniž byste museli vyjímat celý panel ze stojanu, což na rušném rámu může změnit půl-hodinovou práci na několik minut. Pro nízko{4}}dotykový odkaz, který vydrží roky nedotčený, je pevný panel lepší hodnotou. Zvolte posuvné, když je údržba, testování nebo upgrady častá; zvolte pevné, když nejsou.

Typ adaptéru: SC, LC, FC nebo MPO

Adaptér se musí shodovat s konektory, které již jsou ve vaší síti, takže toto je rozhodnutí, které spíše potvrdíte na základě kabelu, pigtailů a portů zařízení, než abyste hádali.

SC adaptéry zůstávají tahounem FTTH, FTTx a telekomunikačního přístupu. V PON a FTTH je SC/APC obvyklou volbou, protože úhlová 8- koncová plocha odráží rozptýlené světlo zpět do pláště namísto jádra, čímž udržuje nízké ztráty zpětného toku – přesně to, co pasivní optické rozbočovače potřebují. SC/UPC se zobrazuje v jiných standardních spojích, kde tento úhel není vyžadován. Leštidlo není zaměnitelné: APC se spojuje pouze s APC a vnucování ochranného kroužku APC proti jednomu UPC poškozuje oba. Pokud je pro vás polská otázka nová, zapněte tento výkladrozdíly mezi PC, UPC a APCstanoví to jasně. Zpětný útlum a samotný vložný útlum jsou odstupňoványIEC standardy pro propojení optických vláken, což je odkaz, ke kterému by se měl datový list vašeho dodavatele vrátit.

Adaptéry LC dominují datovým centrům a zařízením s vysokou{0}}hustotou, protože konektor LC zabírá zhruba polovinu plochy než SC. Tento rozdíl ve velikosti je podstatou: LC duplexní panel vejde do stejné 1U mnohem více portů než SC panel, což je důležité, když je každá racková jednotka sporná. Většina portů přepínačů a transceiverů - SFP, SFP+, QSFP breakouts - končí v LC, takže panel obvykle sleduje zařízení.

Adaptéry FC se závitovou spojkou se stále objevují v některých telekomunikačních, testovacích a měřicích nebo starších pozicích, kde šroub-na připojení odolává vibracím. Adaptérové ​​panely MPO/MTP jsou opět jiná kategorie: nesou 8, 12 nebo 24 vláken v jedné koncovce a slouží k tomu, aby byla kabeláž s vysokou{5}}hustotou a před{6}}koncovou kabeláží praktická, napájecí kabel-a{8}}kazetové systémy v datovém centru. Pokud zvažujete možnosti hustoty pro hustou stavbu, použijte tento praktický průvodceporovnání LC s MTP/MPOstojí za přečtení jako první.

Před objednáním si ujasněte několik věcí: typ konektoru (SC, LC, FC, ST, MPO/MTP); lesk (UPC nebo APC); simplexní, duplexní nebo quad adaptér;jeden-režim nebo vícerežim(tyto nelze na odkazu míchat); a zda se panel dodává naložený s adaptéry a pigtaily nebo holý. Rychlá zkratka pro rozhodnutí:

• VybratSC/APCpro PON, FTTH a většinu přístupových distribucí.
• VybratLC, obvykle duplexní, pokud návrh řídí hustota portů nebo{0}}strana zakončení přepínače.
• VybratFCpouze tam, kde je specifikováno závitové rozhraní odolné proti vibracím-.
• VybratMPO/MTPpro páteřní vedení a před-ukončenou kabeláž s vysokou{1}}hustotou.

Načtený vs nenaložený panel oprav

Jedna otázka, která kupující zaskočí, je, zda panel dorazínabitonebovyloženo. Vložený optický patch panel je dodáván s namontovanými adaptéry a často předinstalovanými pigtaily, takže tým v terénu musí pouze spojovat a opravovat. Nezatížený propojovací panel z vláken je prázdné šasi: adaptérové ​​desky a pigtaily přidáte sami, což poskytuje flexibilitu při míchání typů konektorů nebo změně konfigurace, ale prodlužuje dobu montáže na místě.

Zatížený panel zvolte, když je typ konektoru pevný, objemy jsou opakovatelné a chcete minimalizovat práci na poli. Zvolte unloaded, když má projekt stále otevřené proměnné - různé typy leštění napříč weby, přechod mezi standardy konektorů nebo přání naskladnit jedno šasi a naplnit jej podle potřeby. Pokud se stále rozhodujete, jak se tato vlákna vůbec ukončí, toto srovnánírychlé konektory proti fúznímu spojováníje užitečným společníkem. Ať tak či onak, uveďte stav dodavatele načtený nebo vyložený výslovně na cenové nabídce, protože samotný "patch panel" vám neřekne, co je v krabici.

Požadavek na spojování a návrh zásobníku na spoje

Některé panely pouze opravují předem{0}}ukončené kabely; ostatní musí spojovat příchozí vlákno. Pokud musí být optický kabel na místě připojován k pigtailům, panel potřebuje dostatek spojovacích přihrádek, spojovacích objímek a úložného prostoru, aby bylo možné svinout vlákno bez těsných ohybů. Uvolněný venkovní kabel například přináší dlouhé vyrovnávací trubky, které potřebují někde sedět, takže zásobník, který je vhodný pro uklizený vnitřní kabel, může být v terénu zahlcen.

Kapacita zásobníku je detail, který lidé přeskakují. Jeden zásobník obvykle obsahuje pevný počet spojů a ochranných pouzder; jej překročit a technici začnou skládat vlákna, což činí pozdější údržbu mizernou a riskuje právě ty spoje, které se snažíte chránit. Potvrďte, kolik vláken bude spojeno, zda je pro ně dostatek zásobníků s trochou rezervy, zdacopánkyjsou součástí dodávky nebo se objednávají samostatně a že zásobník lze dosáhnout i po zaplnění panelu. Pokud chcete pozadí na samotném spojení, vysvětluje tento přehledúčel fúzního spojování.

U před{0}}ukončených kabelů mohou být spojky zbytečné a místo toho se pozornost přesouvá na desky adaptérů, upevnění kabelů a přední{1}}propojovací kabel.

Kabelový vstup, vedení a poloměr ohybu

Dostatek portů není totéž jako dobrá správa vláken. Panel také musí umožnit vstup kabelů a propojovacích kabelů, jejich vedení a odchod bez boje. Nejprve zkontrolujte směr vstupu proti místu - některé panely vedou kabel zezadu, jiné ze strany nebo shora a venkovní skříně potřebují utěsněné průchodky. Rackové panely by vám měly poskytnout upevňovací bod a odlehčení tahu, aby váha příchozího kabelu nikdy netáhla za spoje.

Uvnitř vlákna potřebují volnou cestu a propojovací kabely by neměly blokovat přístup k adaptérům nebo zásobníkům. Směrování musí také respektovat poloměr ohybu: ohyb vlákna těsnější, než je jeho jmenovité minimum, zvyšuje vložný útlum a časem může sklo prasknout. Spíše než důvěřovat číslu, které si někde přečtete, dodržujte minimální poloměr ohybu udaný výrobcem kabelu a konektoru - ohyb- necitlivá vlákna definovaná v dokumentuITU-T G.657doporučení tolerovat přísnější směrování, ale autoritou je spec sheet, nikoli odhad. Panel, který to dobře zvládá, vám poskytuje upevňovací body, hladké vnitřní vedení, volné uložení, čisté oddělení mezi příchozím kabelem apropojovací kabely, a prostor, abyste se skutečně dostali k údržbě.

Označování a budoucí rozšíření

Označování je při nákupu ignorováno a poté se stává kritickým, když někdo musí poprvé sledovat okruh pod tlakem. Jasná identifikace portů umožňuje technikovi otestovat spojení, izolovat poruchu a vyhnout se tahání nesprávného propojovacího kabelu - a špatné označení na velkém rámu tiše prodlužuje čas každému volání údržby a vytváří skutečné riziko odpojení živé služby.

Rozšíření je druhá polovina. Pokud je každý port využíván první den, další požadavek na servis znamená další panel, více prostoru v racku a více kabeláže. Ponecháním náhradních pozic adaptéru nebo výběrem panelu s modulárními adaptérovými deskami je mnohem snazší přidávat kapacitu nebo měnit typy konektorů během upgradu místo toho, abyste začínali znovu.

Porovnání typů propojovacích panelů s optickými vlákny

Průvodce rychlým výběrem: Které ODF byste si měli vybrat?

Výše uvedené faktory se vzájemně ovlivňují, takže zde je zkrácený pohled, který mapuje běžné scénáře projektu na rozumné výchozí hodnoty. Berte to jako výchozí bod a přizpůsobte si svůj vlastní prostor v racku a rozhraní zařízení.

Praktické příklady výběru

Příklad 1: Malý distribuční bod FTTH

Představte si distribuční bod u chodníku nebo suterénu, který zásobuje shluk účastníků z PON. Drop a distribuční kabely přicházejí, vlákna jsou spojena do pigtailů a účastnické linky se propojují. Zde obvykle stačí ODF pro montáž na stěnu s 12 nebo 24 jádry, vybavený adaptéry SC/APC pro udržení nízké návratnosti pro napájení rozdělovače. Omezení, která kousají, jsou fyzická: omezený prostor na stěně, kabel, který potřebuje řádné odlehčení od tahu, a dostatečně jasné označení, aby další technik mohl najít správného účastníka, aniž by musel sledovat každé vlákno. Ujistěte se, že krabice má spojovací tác o velikosti pro počet a žePLC splitterkrmení je započítáno do rozpočtu vlákniny. Pro širší seznam dílů na sestavení PON, totoPrůvodce nákupem pasivních součástek FTTHje užitečná reference.

Příklad 2: Instalace do racku 1U pro datové centrum

V řadě datových center je místa v racku vzácná a hustota portů vládne. Panel je téměř vždy osazen 19palcovými, pokud možno 1ULC duplexní adaptérynebo MPO/MTP pro kabelovou{0}}a{1}}kazetovou kabeláž. Většina odkazů je před-ukončena, takže spojování je vzácné a důraz se přesouvá na čisté pole předních políček, přesné označení a modulární uspořádání, které vám umožní přidávat kazety později. Posuvný panel o velikosti 1U si zde zasluhuje své místo: když technik musí předělá Nenastavujte velikost pouze podle počtu portů - zkontrolujte, zda je před plně naloženým panelem dostatek místa pro osazení propojovacích kabelů.

Příklad 3: Telekomunikační místnost s požadavkem na spojení

Když venkovní optický kabel přistane v telekomunikační místnosti a musí být spojen do copánků, je ODF pro montáž do racku se správnými spojovacími zásobníky tím správným nástrojem. Kabel potřebuje upevnění a odlehčení od tahu na vstupu, uzemnění pro jakýkoli kovový člen, pokud to vyžaduje konstrukce kabelu, ochranu proti spojům a dostatek úložného prostoru, aby se mohl navinout bez těsných ohybů. Kapacita je zde obvykle 24, 48 jader nebo více, přičemž adaptéry SC nebo LC jsou vybrány tak, aby odpovídaly rozhraní přenosu nebo OLT, a zadní nebo boční vstup tak, aby vyhovoval uspořádání racku. Pokud je počet nebo frekvence údržby vysoká, přechod z 1U na 2U se v pracovní místnosti vyplatí. Předem namontované - adaptéry a pigtaily na panelu, v a24jádrový box s připojovacím zásobníkemsestavení stylu - zkracuje práci v terénu; nezatížený podvozek to vyměnil za flexibilitu.

Časté chyby, kterým je třeba se vyhnout

Vybírejte pouze podle počtu vláken

48jádrový panel není automaticky lepší než 24jádrový. Pokud je vnitřní vedení stísněné nebo jsou zásobníky těžko dostupné, větší číslo vám jen ztíží instalaci. Zvažte kapacitu společně s výškou stojanu, typem adaptéru, prostorem zásobníku a vedením.

Ignorování přístupu údržby

Některé panely vypadají kompaktně a ukázalo se, že po naskladnění se špatně obsluhují. Pokud je přední vůle těsná, pevný panel ztíží každou budoucí změnu; tam, kde jsou spoje často překonfigurovány, posuvný typ obvykle ušetří více, než kolik stojí.

Míchání typů konektorů bez plánu

SC, LC, FC a MPO nejsou zaměnitelné, stejně jako leštěnky APC a UPC. Před objednávkou ověřte konektor a leštění používané kabelem, pigtailem, transceiverem, OLT, přepínačem nebo přenosovým zařízením, nebo budete vlastnit panel, který se nemůže spojit se sítí.

Zapomeňte na budoucí expanzi

Plně obsazený panel v první den je problém, kterému se nelze vyhnout. Rezervujte si náhradní porty nebo si vyberte modulární design, když se síť pravděpodobně rozroste.

S výhledem na směr vstupu kabelu

Pokud se záznam neshoduje s webem - vzadu, na boku, nahoře nebo dole -, instalace se zamotá a odlehčení od tahu málokdy skončí tam, kde ho potřebujete. Potvrďte směr proti rozmístění stojanu nebo stěny vpředu.

Co říci svému dodavateli, než požádáte o cenovou nabídku

Přesná nabídka závisí na několika specifikách. Odešlete je a dodavatel může doporučit správný panel namísto výchozího nejlevnějšího standardního modelu:

• Aplikace - FTTH, datové centrum, telekomunikační místnost, podniková LAN nebo venkovní skříň
• Typ instalace - montáž do racku, montáž na stěnu nebo venkovní
• Velikost stojanu - 19-palce a 1U, 2U nebo vlastní výška
• Počet vláken - 12, 24, 48, 72, 96, 144 nebo jiné
• Typ adaptéru - SC, LC, FC, ST, MPO/MTP
• Polské - UPC nebo APC
• Typ vlákna - single-režim nebo multimode
• Spojování - s nebo bez spojovacích plechů
• Zatížený nebo nezatížený panel
• Směr vstupu kabelu
• Požadavky na pigtail a propojovací kabel
• Potřeby označování a balení
• Očekávané budoucí rozšíření

Kontrolní seznam: Ověření panelu při příjezdu

Jakmile panely dorazí, rychlá příchozí kontrola ušetří smutek na místě. Kromě zjevného počtu ověřte podrobnosti, které dodavatelé příležitostně upravují, aby dosáhli ceny:

• Počet a typ adaptéru odpovídá objednávce a lesk (APC nebo UPC) je správný
• Pokud jsou nabité, mají pigtaily správný konektor, délku a typ vlákna a jsou čistě usazené
• Zásobníky na spoje jsou k dispozici v dohodnutém počtu, s rukávy a volnou kapacitou
• Materiál krytu a povrchová úprava odpovídají specifikaci - pro venkovní jednotky, zkontrolujte těsnost a stupeň krytí IP
• Kabelové průchodky, montážní sada, štítky a příslušenství jsou součástí balení
• Data testu ztráty vložení a ztráty návratu jsou poskytnuta tam, kde byla slíbena

Pokud sestavení obsahuje ukončovací zařízení ve stejném stojanu, tento návod je zapnutýinstalace propojovacího panelu a přepínačepokrývá sekvenci na-stránce.

Často kladené otázky

Závěr

Správný propojovací panel z optických vláken odpovídá mnohem více než jen počet vláken. Hodí se do instalačního prostředí, konektoru a lesku, který již vaše síť používá, metodě spojování, kabelovému vstupu, prostoru pro vedení, způsobu údržby a prostoru, který ponechává k růstu. Malé FTTH místo dobře poslouží kompaktní ODF pro montáž na stěnu; datové centrum se přiklání k-rozvaděčům LC nebo MPO s vysokou hustotou; telekomunikační místnost s venkovním kabelem obvykle vyžaduje stojanový ODF se správnými zásobníky a vedením kabelů.

Před objednáním definujte prostředí a klíčové parametry, sdílejte je se svým dodavatelem a porovnejte s nimi panel při příjezdu. Tato disciplína vytváří panel, který se snadněji instaluje, snadněji udržuje a je spolehlivý po celou dobu životnosti sítě.
