Tuto otázku dostáváme často:"Máme zůstat u LC konektorů nebo přejít na MTP/MPO pro rozšíření našeho datového centra?"A upřímně řečeno, téměř nikdy není odpověď jednoduchá-nebo--druhá možnost.

Věc-většina zmatků pochází z neúplných informací. Možná si přečtete, že MTP/MPO nabízí „12x vyšší hustotu“, a pomyslíte si, skvělé, pojďme se do toho-napustit. Pak si ale uvědomíte, že vaše stávající přepínače používají rozhraní LC, vaši technici jsou vyškoleni na ukončení LC a najednou se díváte na hybridní nastavení, před kterým vás nikdo nevaroval.

Nebo jste možná spočítali náklady na komponenty a LC kabely vypadají levněji na vlákno. Věrný. Ale započítali jste 6 hodin instalační práce na každých 48 připojení LC oproti 20 minutám na ekvivalentní MTP trunk? Zde je obrázek skutečných nákladů zajímavý.

Tento průvodce vás provede skutečnými rozhodovacími body-ne teoretickými věcmi typu „jaký je každý konektor“, které můžete najít na Wikipedii. Předpokládáme, že už znáte základy. Co pravděpodobně potřebujete, je jasnokdyž každá technologie dává finanční smysl, kde se objevují skryté náklady a jak se vyvarovat chyb, kterých jsme viděli jiné týmy.

Nákladová rovnice, o které nikdo nemluví

Začněme čísly, protože právě zde se většina plánovacích rozhovorů buď zasekne, nebo jde stranou.

Ceny komponent vyprávějí zavádějící příběh. Ano, předem-ukončený 12vláknový MTP kabel stojí více než šest duplexních propojovacích kabelů LC pokrývajících stejný počet vláken. Někdy 2-3x více. Pokud se tam zastavíte, LC vypadá jako jasný vítěz.

Náklady na komponenty však obvykle tvoří pouze 15–25 % celkových nákladů na projekt kabeláže. Ostatní? Práce, prostor v racku, infrastruktura správy kabelů a průběžná údržba. V tom se srovnání obrací.

Bok-vedle{1}}pro nasazení s 1 000 vlákny:(Tato čísla jsou založena na typických sazbách na americkém trhu a době instalace, kterou jsme sledovali u více projektů. Vaše čísla se mohou lišit, ale poměry mají tendenci platit.)

Zdroje dat: Míra práce na základě průzkumů BICSI mezi instalatéry 2023–2024; náklady na prostor v racku z kolokačních benchmarků Uptime Institute; ceny komponent z agregovaných cenových nabídek distributorů.

Odvoz s sebou není "MTP/MPO vždy vyhraje." To je onobod křížení se děje kolem 400-500 vláken. Nižší cena komponentů LC může kompenzovat pracovní rozdíl. Kromě toho se účinnost instalace a výhody hustoty MTP/MPO rychle spojují.

Náš názor:Viděli jsme, jak se týmy spálily příliš úzkým zaměřením na úvodní nabídky. Jeden zákazník ušetřil 15 000 USD na komponentách tím, že přešel na všechny-LC, poté utratil 40 000 USD za instalaci a o šest měsíců později mu došel prostor v racku. „levnější“ varianta je stála skříň navíc a víkendové nouzové překabelování. Naplánujte si, kde budete za 3 roky, nejen kde jste dnes.

Jak ve skutečnosti vypadá „vysoká hustota“.

Čísla jako „12x zlepšení hustoty“ jsou často omílána. Co to v praxi znamená.

Vezměte standardní 1U patch panel. S duplexními adaptéry LC můžete osadit 48 portů, což vám poskytne 96 optických připojení. Docela hustá podle tradičních standardů. Nyní vyměňte tyto LC adaptéry za rozhraní MTP-24. Stejný prostor 1U, ale nyní každý port zpracovává 24 vláken místo 2. To je 1 152 připojení vláken ve stejné rackové jednotce.

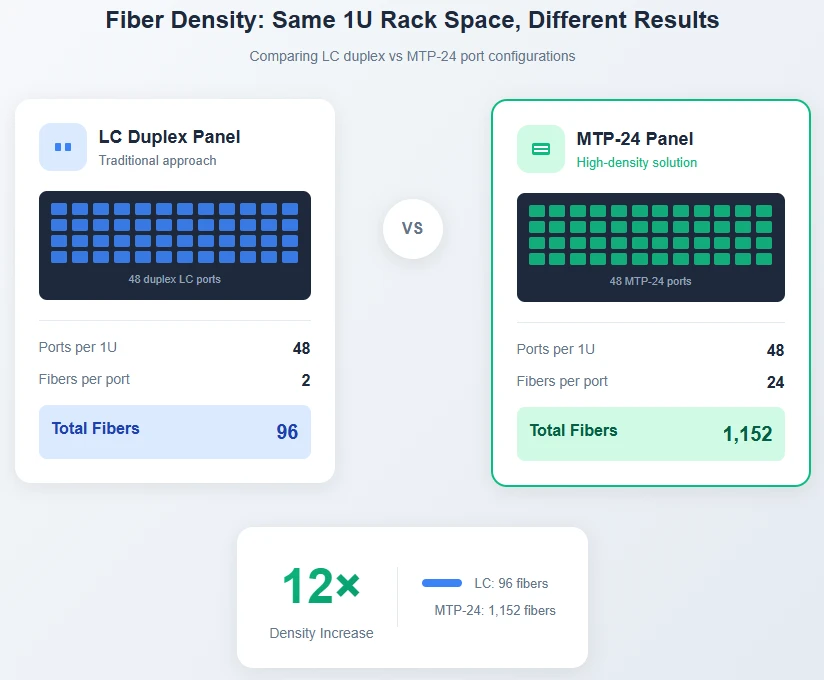

Obrázek 1: Stejný 1U rackový prostor poskytuje výrazně odlišnou kapacitu vláken. Konfigurace MTP-24 dosahuje 12× hustoty připojení oproti LC duplexu.

To je nejdůležitější v prostředích, kde je prostor v racku omezený nebo drahý. Kolokační zařízení, která účtují 800 ${4}}1 500 za jednotku racku měsíčně, činí z hustoty přímou nákladovou páku. Podniková datová centra s pevnými plochami čelí stejnému tlaku z jiného úhlu – každá racková jednotka spotřebovaná kabeláží je ta, kterou nemůžete použít pro výpočet.

Ale hustota přináší své vlastní výzvy. Když selže připojení MTP-24, dojde k výpadku 24 vláken současně namísto 2. Odstraňování problémů vyžaduje různé nástroje a dovednosti. Čištění koncového čela s 24 vlákny je náročnější než čištění jedné LC ferule. To nejsou důvody, proč se vyhýbatoptické kabely s vysokou{0}}hustotou-to jsou důvody, proč to správně naplánovat.

Proč většina datových center nakonec používá obojí

Zde je něco, co marketingové materiály nezdůrazňují: většina moderních datových center si nevybírá mezi LC a MTP/MPO. Používají architekturu strukturované kabeláže, která využívá každou technologii tam, kde to dává smysl.

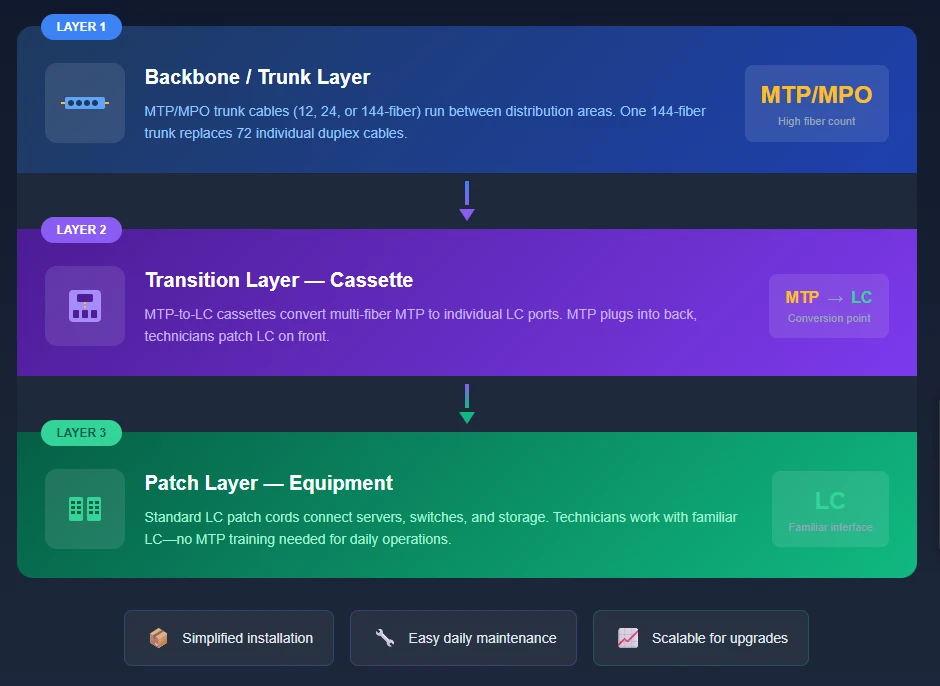

Obrázek 2: Třívrstvá hybridní architektura - MTP/MPO pro páteř, kazety pro přechod, dostupnost LC pro patchování.

Páteřní vrstvapoužívá hlavní kabely MTP/MPO-obvykle 12, 24 nebo 144-vláknové sestavy-procházející mezi hlavními distribučními rámy a horním-místem-rozvaděče. Jeden MTP svazek se 144 vlákny nahrazuje to, co by jinak bylo 72 samostatných duplexních kabelů. Samotné úspory kabelových cest jsou značné a instalace se stává spíše záležitostí spojování předem ukončených sestav než taháním a ukončováním desítek jednotlivých kabelů.

Přechodová vrstvaje místo, kde se MTP setkává s LC. Kazetové moduly-malé skříně s MTP porty na zadní straně a LC porty na přední straně-jsou umístěny uvnitř optických propojovacích panelů. Kufr MTP se zapojuje do zadní části; technici pracují se standardními LC přípojkami na přední straně. Toto je most, díky kterému je hybridní přístup praktický.

Náplastová vrstvaje vše LC. Serverové síťové karty, úložné adaptéry HBA a většina portů přepínačů používají transceivery s rozhraním LC-. Lidé, kteří dělají každodenní-{4}}pohyby, přidávání a změny, pracují se známými propojovacími kabely LC. Nepotřebují vědět nebo se starat o to, že páteř za kazetou je MTP/MPO,-jen vidí LC porty.

Náš názor:Kazeta je neopěvovaným hrdinou moderní optické infrastruktury. Umožňuje vám zachytit hustotu MTP/MPO a výhody instalace na dlouhou dobu a zároveň zachovat dostupnost LC pro připojení, která se často mění. Pokud budujete novou infrastrukturu, začněte plánovat od kazety směrem ven-jaké počty vláken potřebujete v každém racku? To řídí vaše specifikace kufru a požadavky na port LC.

Polarita: Chyba, která stojí víkendy

Pokud existuje nějaké téma, kde jsme viděli problémy, kterým se lze nejvíce vyhnout, je to správa polarity v systémech MTP/MPO.

S připojením LC je polarita přímočará-přiřadíte Tx k Rx. Pokazte to a vyměňte dvě vlákna. Trvá 30 sekund. S 12 nebo 24 vlákny v jednom konektoru se matematika komplikuje. Norma TIA-568 definuje tři metody polarity a jejich smíchání nezpůsobí pouze selhání jednoho spoje, ale může zakódovat více párů vláken způsoby, jejichž diagnostika je skutečně bolestivá.

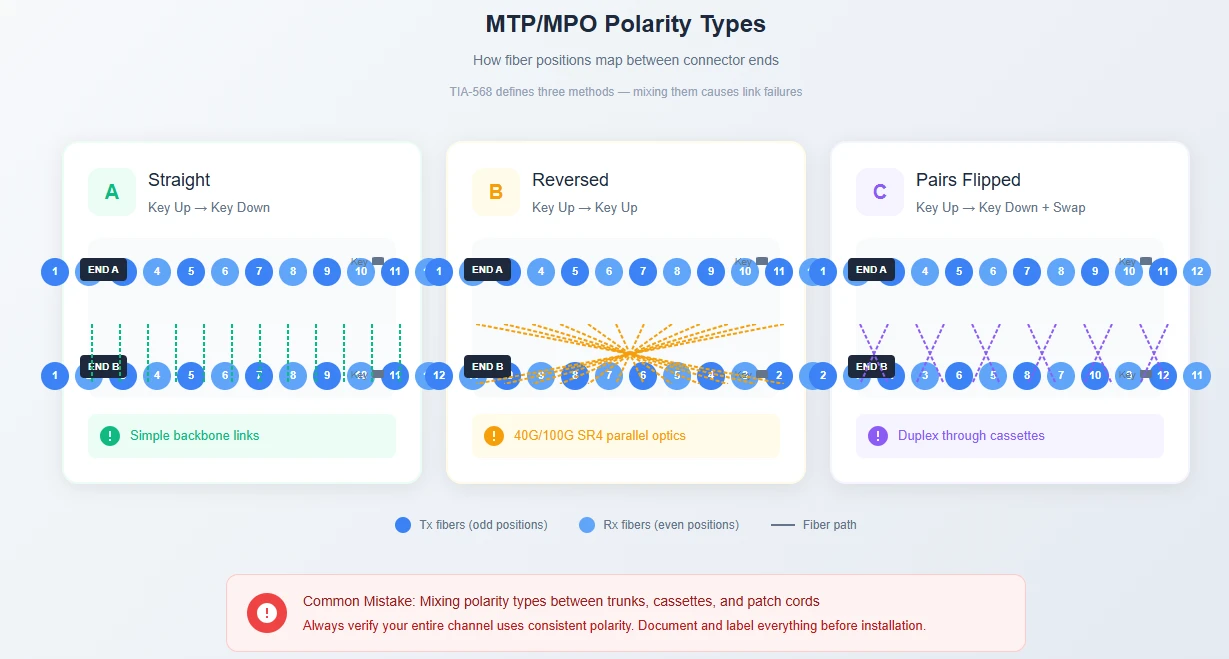

Obrázek 4: Metody polarity MTP/MPO - mapování pozice 1 určuje zarovnání Tx/Rx. Typ B (reverzní) je nejběžnější pro paralelní optiku.

Oprava není složitá,-jen vyžadujeplánování před objednávkou. Zdokumentujte své schéma polarity. Ujistěte se, že všechny vaše kazety, kufry a propojovací kabely používají stejnou metodu. Označte vše. A otestujte pomocí testeru-schopného MPO před spuštěním, nikoli poté, co někdo nahlásí selhání odkazu.

TIA-568.3-D specifikuje, že testovací kabely by měly být ověřeny při ztrátě 0,3 dB nebo lepší. Pokud vidíte vyšší čísla nebo nekonzistentní výsledky napříč polohami vláken, polarita je první věcí, kterou je třeba zkontrolovat. ^[1]

Budoucí-Proofing: Co znamená 400G a 800G pro vaši kabeláž

Pokud dnes budujete infrastrukturu, která musí vydržet 5–7 let, záleží na plánu 400G a 800G.

Zde je trajektorie: 100G paralelní optika (SR4) používá 8 vláken s konektory MTP-12. 400G DR4 používá stejný 8vláknový přístup. Ale nasazení 400G SR8 a 800G se přesouvá na 16vláknové MTP konektory pro vyšší počty jízdních pruhů.

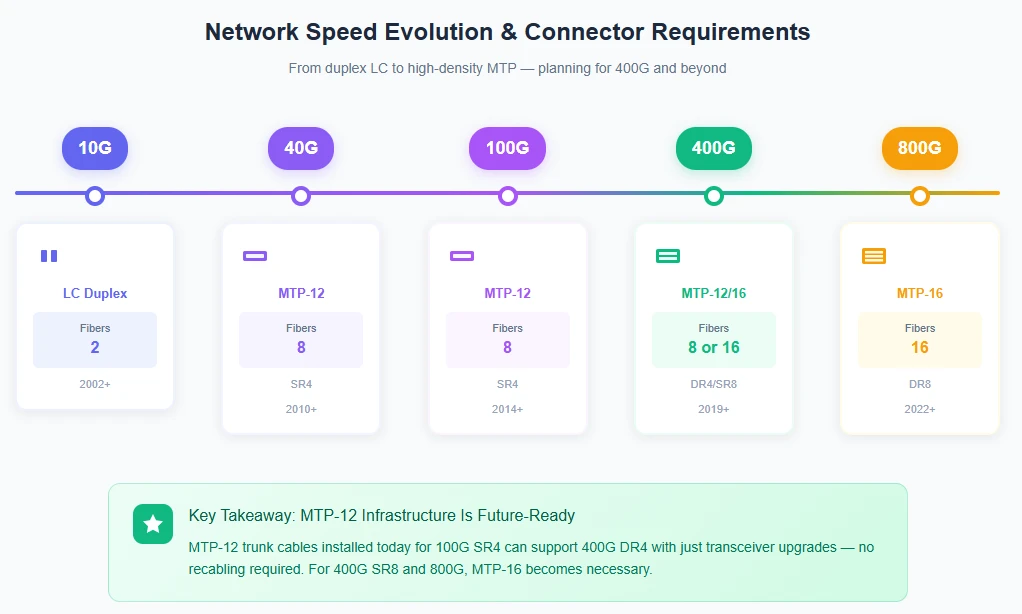

Obrázek 3: Vývoj rychlosti sítě a odpovídající požadavky na konektor. Infrastruktura MTP-12 podporuje upgrady prostřednictvím 400G DR4; MTP-16 umožňuje 400G SR8 a 800G.

Praktický důsledek: Infrastruktura MTP/MPO trunku, kterou dnes nainstalujete pro 100G, zvládne 400G DR4 s pouhými upgrady transceiveru-bez nutnosti překabelování. To je významná výhoda oproti architektuře pouze LC-, která by pro podporu paralelní optiky při těchto rychlostech vyžadovala přidání počtu vláken.

U klastrů AI a ML je to již relevantní. Propojení GPU-k{2}}GPU nyní vede k přijetí 400G, s 800G v blízké budoucnosti. Pokud váš plán obsahuje vážnou výpočetní hustotu,optické kabely s vysokou{0}}hustotous MTP/MPO není volitelné,-jsou to sázky u stolu.

Testování: Tuto část nepřeskakujte

Testování odkazů MTP/MPO není totéž jako testování odkazů LC a rozdíl není jen akademický.

Vymůžeotestujte MTP spojení pomocí breakout kabelů a standardního duplexního testeru. Připojte breakout ke konci MTP, otestujte každý pár vláken jednotlivě pomocí svého OLTS, opakujte pro všechny pozice. U 12vláknového konektoru to je 6 testovacích cyklů na konec. Vynásobte každým připojením ve vaší instalaci, přidejte čas na nastavení referenčních kabelů a díváte se na testovací proces, který trvá 5-10x déle, než je potřeba.

Moderní MPO-specifické testery (jako je Fluke MultiFiber Pro) skenují všechny pozice vláken současně. Průvodce testováním IEC TR 61282-15 nyní přesně z tohoto důvodu doporučuje testery s nativním rozhraním MPO-úspora času je dramatická a eliminujete krok náchylný k chybám při správě více přerušení připojení. ^[2]

Otestujte vše po instalaci, než dáte odkazy do výroby. Chyby kontaminace a polarity se mnohem snáze opravují, když stojany nejsou pod napětím a operační tým vám nedýchá na krk.

Správné nastavení komponent

Ne všechny konektory MTP/MPO jsou stejné. Standardní konektor MPO (podle IEC 61754-7) existuje již od 90. let 20. století. Verze MTP-US Conec s ochrannou známkou – přidává několik vylepšení, která jsou pro modernu důležitáoptické kabely s vysokou{0}}hustotou:

Konstrukce plovoucí objímkyzlepšuje zarovnání fyzického kontaktu, zvláště důležité, když přidáváte více vláken

Kovové spony(vs. plast na generickém MPO) snižují poškození kolíku během opakovaných cyklů spojování

Přísnější výrobní toleranceposkytují nižší a konzistentnější vložný útlum-typické specifikace jsou 0,15{2}}0,35 dB pro nízkoztrátové MTP oproti . 0.25-0.50 dB pro standardní MPO

MTP a MPO jsou fyzicky kompatibilní-, můžete bez problémů připojit konektor MTP ke generickému MPO. U kritické infrastruktury však rozdíl ve výkonu ospravedlňuje prémii.

Při získávání zdrojůkonektory z optických vlákena sestav, hledejte dodavatele, kteří pro každý kabel poskytují individuální zkušební protokoly. Obecná tvrzení „splňuje specifikace“ jsou méně užitečná než skutečné naměřené hodnoty. Chcete vidět údaje o ztrátě vložení, které ukazují, která konkrétní vlákna zasáhla která čísla-.

Instalační postupy, které zabraňují zpětným voláním

Několik detailů instalace je nepřiměřeně důležitých:

Čistota je všechno.Částice prachu o velikosti 1-mikron na jednovláknové LC dutince ovlivňuje jedno připojení. Stejná částice na objímce MTP-24 může degradovat více jader vláken současně. Před každým spojením vždy zkontrolujte koncové plochy vláknovým dalekohledem (minimální zvětšení 200x) a očistěte je vhodnými nástroji. Těch pár minut navíc na připojení ušetří hodiny pozdějšího řešení problémů.

Respektujte poloměr ohybu.Pravidlo 10x-vnějšího-průměru platí pro kabely LC i MTP/MPO. Pevnější ohyby zvyšují ztrátu vložení a mohou způsobit mikrofraktury, které se projevují jako občasné selhání měsíce po instalaci. Používejte vhodné{5}}vertikální manažery, horizontální vodítka{6}}, která udržují rádius v celé trase.

Přiřaďte pohlaví správně.Konektory MTP/MPO se dodávají v konfiguraci samec (s vodícími kolíky) a samice (s otvory pro kolíky). Porty zařízení jsou vždy samčí, takže kabely připojující se k zařízení potřebují samičí konce. Spojení mezi kmenem-k-kanálu obvykle používají adaptér typu samec-k{5}}muž a žena-na-samici. Vynucení neshodných pohlaví poškozuje vodicí kolíky-a výměna poškozených konektorů na předem{10}}ukončených sestavách je nákladné.

Uzavřete všechno.Prachovky existují z nějakého důvodu. Každý konektor, který není aktivně používán, by měl být zakryt. Je to jednoduchý zvyk, který zabraňuje nejčastějšímu zdroji problémů s připojením.

Co byste tedy měli vlastně dělat?

Spíše než nabízet obecný závěr „záleží“, zde je praktický rozhodovací rámec založený na parametrech, které ve skutečnosti řídí výběr.

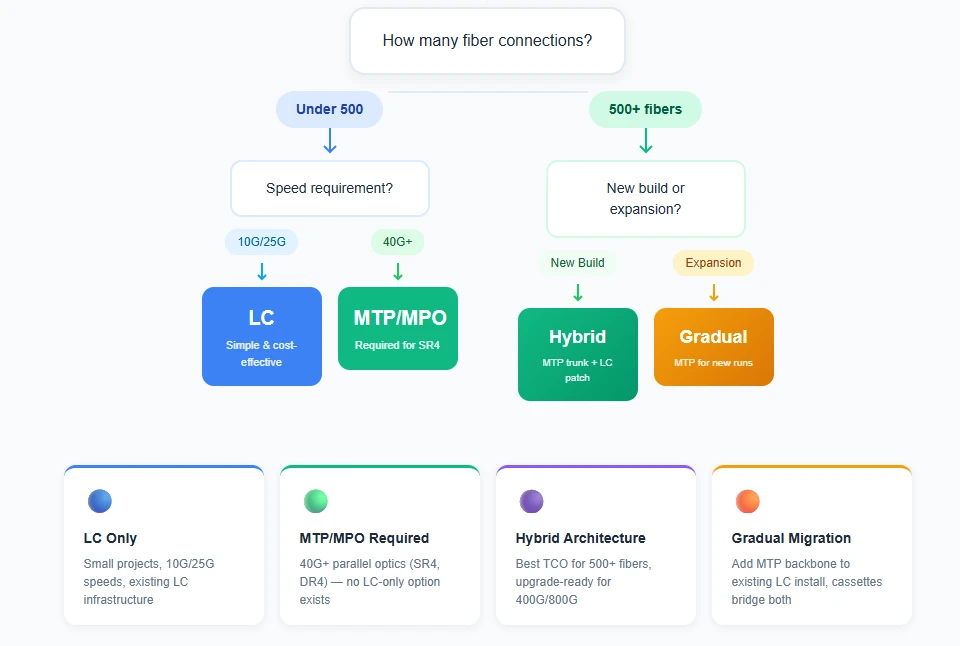

Obrázek 5: Rozhodovací rámec - přizpůsobí parametry vašeho projektu správnému přístupu kabeláže.

Vývojový diagram zachycuje klíčové body rozhodování, ale za tím stojí logika: počet připojení nastavuje základní linii (přechod TCO se děje kolem 400–500 vláken), požadavky na rychlost mohou tuto základní linii přepsat (paralelní optika 40G+ vyžaduje MTP/MPO bez ohledu na měřítko) a typ projektu ovlivňuje implementační strategii (nové sestavení lze optimalizovat od nuly; rozšíření vyžadují zpětnou kompatibilitu).

Správná odpověď závisí na vašich konkrétních počtech-připojení, požadavcích na rychlost, omezeném prostoru ve stojanu a mzdových nákladech. Proveďte vlastní analýzu TCO se skutečnými nabídkami. Pokyny ke specifikacím součástí a vlastním sestavám naleznetekontaktujte profesionální tým EVOLUXkteré vám pomohou sladit produkty s vašimi konkrétními požadavky na nasazení.

Závěrečná myšlenka:Infrastruktura kabeláže má obvykle životnost 10-15 let. Technologická rozhodnutí, která dnes učiníte, budou podporovat zařízení, které ještě neexistuje. Zabudujte větší kapacitu, než si myslíte, že potřebujete – přírůstkové náklady na vyšší počet vláken jsou nyní mnohem nižší než náklady na překabelování později.

Reference

[1] TIA-568.3-D, Optická kabeláž a komponenty Standard. Asociace telekomunikačního průmyslu, 2016.

[2] Fluke Networks, "Multi{0}}fiber Push On (MPO) Connectors," technická reference. https://www.flukenetworks.com/expertise/learn-about/multi-vláknové-tlačné-mpo-konektory

Poznámka k údajům:Údaje o nákladech v tomto článku jsou odhady založené na podmínkách na trhu v USA a typických rozsahech projektů. Skutečné náklady se liší podle regionu, dodavatele a specifik projektu. Specifikace vložného útlumu a zpětného útlumu představují typická data výrobce; vždy před konečným návrhem ověřte s aktuálními datovými listy. Tabulka porovnání nákladů uvádí reprezentativní scénáře{5}}vaše konkrétní situace se může lišit na základě místních sazeb práce, nákladů na zařízení a cen dodavatele.
