Kompletní průvodce kabeláží MDU Fiber

Co je MDU? (Pojem)

MDU je zkratka pro Multi{0}}Dwelling Unit. V telekomunikačním a síťovém průmyslu tento termín označuje budovu s více nezávislými domácnostmi. Mezi běžné příklady patří bytové domy, studentské koleje, hotely a kancelářské budovy.

Termíny MDU fibre nebo MDU fibre optic se vztahují k nasazení optických vláken-do--domácích (FTTH) sítí pro tyto budovy s více-domácnostmi. Jedná se o jiný způsob nasazení než kabeláž pro rodinné domy (SDU, Single{5}}bytová jednotka):

Po pochopení základního konceptu toho, co je MDU v telekomunikacích, nyní lépe rozumíme tomu, jak nasadit konkrétní řešení instalace MDU z optických vláken.

Jaké problémy vám může tento průvodce vyřešit?

Toto je praktický průvodce projektem MDU pro vlákna. Ať už jste síťový inženýr plánující projekt optického vlákna MDU / nákupní agent, který potřebuje porozumět významu MDU v telekomunikacích / správce nemovitostí, který chce pochopit, co znamená MDU v telekomunikacích

Nebo prostě technický nadšenec, který chce pochopit principy kabelové kabeláže MDU, zde najdete užitečné informace o projektu MDU.

budu používatProdukty Evolux Fiberjako příklad, protože naše produktová řada pokrývá základní vybavení pro kabeláž MDU: konektory z optických vláken, propojovací kabely, pigtaily, PLC rozbočovače, svorkovnice a adaptéry-toto jsou přesně nejběžněji používané pasivní komponenty při instalaci MDU vláken.

Jaké strategie by měly být použity pro různé velikosti MDU?

Než začneme nasazovat strategii, je nezbytné porozumět velikosti vaší MDU, protože metody nasazení se liší. To určuje, kolik rozbočovačů, svorkovnic a optických kabelů potřebujete. Telekomunikační projekty MDU jsou rozděleny do tří typů podle počtu podlaží a domácností:

Jaká je síť MDU Fiber?

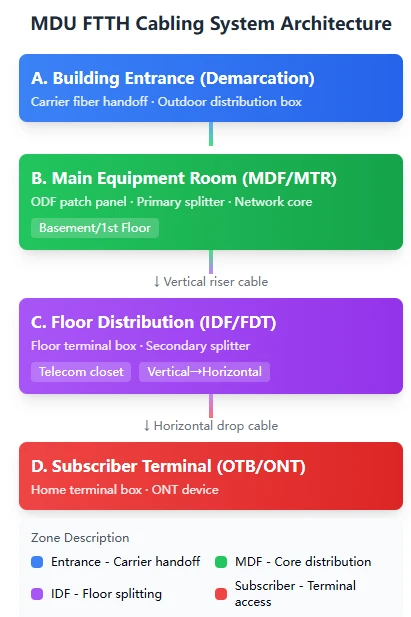

Zde je schéma, které vám pomůže porozumět: Kompletní síť optických vláken MDU se skládá ze čtyř zón, které se rozprostírají od konce operátora ke konci majitele domu:

Úkolem instalace vláken MDU je propojit tyto čtyři zóny pomocí vhodného zařízení.

Jaká konfigurace je potřeba pro hlavní místnost s vybavením?

Pamatujete si velikost svého MDU? Poté můžeme začít chápat, jak nakonfigurovat odpovídající místnost s hlavním vybavením. Místnost hlavního vybavení je primárně zodpovědná za externí zakončení optických vláken, hlavní směrování a distribuci, což má dopad na celkovou kapacitu sítě a škálovatelnost. Uvedl jsem vhodné produkty přímo pro vaši referenci:

Konfigurace doporučeného zařízení Evolux Fiber

ODF (Optical Distribution Frame) je klíčovým zařízením v hlavní místnosti. Patch panely ODF společnosti Evolux mají několik pozoruhodných funkcí: elegantní vzhled, rozumné zapojení, snadné umístění a jednoduchá instalace-to jsou zvláště důležité pro pozdější údržbu.

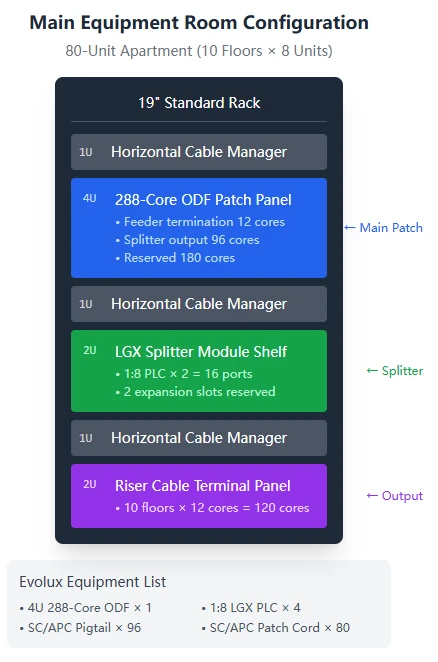

Konkrétní příklad z Evolux: Konfigurační schéma pro 80-jednotkový středněpodlažní bytový dům

Pokud je váš projekt také 10patrová budova s ​​8 jednotkami na podlaží, celkem 80 jednotek, pak může být vaše hlavní místnost s vybavením nakonfigurována následovně:

Seznam vybavení použitého v řešení:·

• 4U 288-jádrový ODF pro montáž do racku × 1
• 1:8 LGX PLC splitter × 4 (2 v provozu, 2 v pohotovostním režimu)
• SC/APC pigtail 1m × 96
• SC/APC propojovací kabel 2m × 80
• 1U horizontální držák kabelů × 3

Co je to optický splitter PLC? Jak se používá v MDU?

Operátoři mohou poskytnout pouze 1-2 optická vlákna (odpovídající 1-2 PON portům) nebo omezený počet vláken, ale potřebujeme připojit desítky nebo dokonce stovky domácností. V tomto případě se k vyřešení tohoto problému používá optický rozdělovač „proměnou jednoho v mnoho“. Optický rozdělovač PLC využívá principu optických vlnovodů k "rovnoměrnému rozdělení" paprsku světla na více paprsků. Například rozbočovač 1:8 má 1 vstup a 8 výstupů, přičemž každý výstup má přibližně 1/8 původní síly signálu.

Různé scénáře aplikací vyžadují použití rozdělovačů s odpovídajícími typy balíčků:

Referenční tabulka dělicích poměrů:

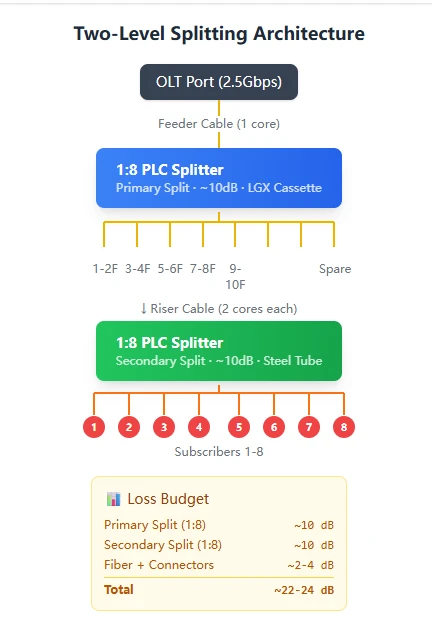

Měli byste zvolit jedno{0}}stupňové nebo dvou{1}}stupňové rozdělení?

Jedno{0}}fázové rozdělování zahrnuje umístění velkého rozdělovače (např. 1:32) do sklepa, který přímo rozděluje vlákno do každé domácnosti do 32 cest. Tento přístup má jednoduchou strukturu a má méně dělicích bodů, ale kabeláž je složitá kvůli zvýšenému počtu kabelů z optických vláken.

Dvoustupňové dělení zahrnuje umístění rozdělovače 1:8 do suterénu a poté dalšího rozdělovače 1:8 na každé patro, čímž efektivně slouží 8 x 8=64 domácnostem. Tato metoda vyžaduje méně optických kabelů a je flexibilnější, ale další rozdělovací stupeň zvyšuje ztrátu vlákna přibližně o 10 dB.

Pro jednotky MDU s více než 30 domácnostmi doporučujeme rozdělení na dvě-úrovně. Toto je hlavní přístup pro instalaci vláken MDU.

Jak vybrat svorkovnici?

Oblast podlahové elektroinstalace je „průsečíkem“ vertikálních páteřních optických kabelů a horizontálních kabelů -zde „přistávají“ optické kabely ve stoupačce a poté se rozvětvují do několika optických kabelů, které se připojují ke každé domácnosti.

Vnitřní terminálové boxy

Venkovní vodotěsné koncové boxy

Pokud je telekomunikační skříň vlhká nebo je distribuční bod venku, použijte vodotěsné typy:

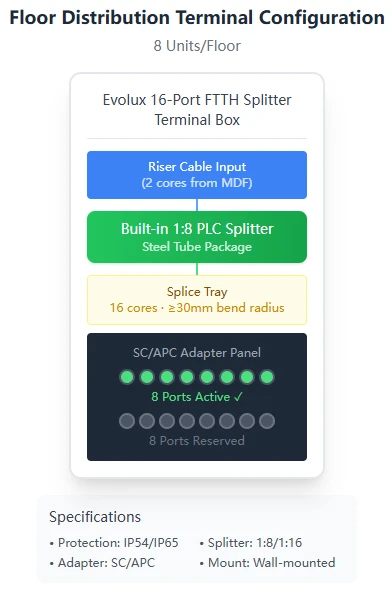

Schéma instalace podlahové svorkovnice:

Jak vybrat optický kabel? Jaký typ by měl být použit pro různá umístění?

Výběr kabelu MDU vyžaduje zvážení místa instalace, požadavků na počet jader a -nehořlavosti. V různých oblastech se používají různé typy optických kabelů:

Páteřní kabely stoupaček

Horizontální distribuční kabely

Drop kabel

Dělá MDU potřebujete pro domácí instalaci optický kabel G657?

Řada G657 je vlákno „necitlivé na ohyb-“, což znamená, že může pracovat s velmi malým poloměrem ohybu bez zvýšení ztrát. Díky tomu je ideální pro rohy chodeb a těsné ohyby vedení.

Kde je umístěna optická svorkovnice?

Svorkovnice z optických vláken je poslední zastávkou, kde se kabely z optických vláken dostanou domů uživatele-zde je připojen optický modem (ONT).

Výběr domácího terminálu

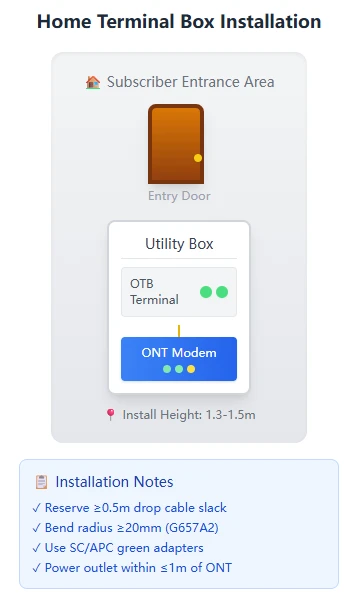

Umístění instalace a schéma klíčových bodů:

Optické konektory a adaptéry: Toto malé příslušenství je zásadní

V optických sítích MDU se konektory a adaptéry, i když jsou malé velikosti, používají ve velkém množství a hrají klíčovou roli-jsou zodpovědné za umožnění připojení typu „plug{1}}and{2}}play“ mezi optickými vlákny.

Běžné typy konektorů

Doporučujeme důsledně používat SC/APC se zelenými konektory. To pomůže vyhnout se nesprávnému vložení.

A co velké MDU?

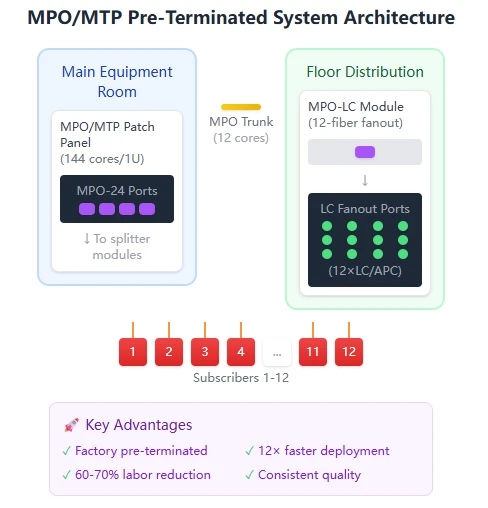

Můžeme použít řešení MPO/MTP s vysokou{0}}hustotou:

U velkých projektů s optickými vlákny MDU s více než 200 uživateli jsou tradiční jednojádrové konektory- příliš neefektivní. Řešení MPO/MTP společnosti Evolux může výrazně zlepšit efektivitu nasazení.

Specifikace propojovacího panelu MPO/MTP

Výhody MPO před-ukončených systémů:

O Evolux Fiber

Shenzhen Evolux Fiber Co., Ltd., založená v roce 2013, se zaměřuje na výzkum, vývoj a výrobu produktů pro připojení optických vláken.

Základní produktové řady:

• Optické konektory
• Propojovací šňůry
• Copánky
• Štípačky
• Terminálové boxy
• Adaptéry
• MPO/MTP
• Produkty s vysokou{0}}hustotou

Tyto produkty pokrývají všechny potřeby pasivní konektivity pro konstrukci optických vláken MDU.

Služby:

• Návrh řešení kabeláže MDU na míru
• Výběr produktů a technická podpora
• Projektové školení na-stránce
• Poprodejní{0}technická podpora

Kontaktujte nás nyní pro vaše přizpůsobené řešení!
