Vedení vláknového kabelu MPO-12: Použití, polarita, MPO-8 vs LC

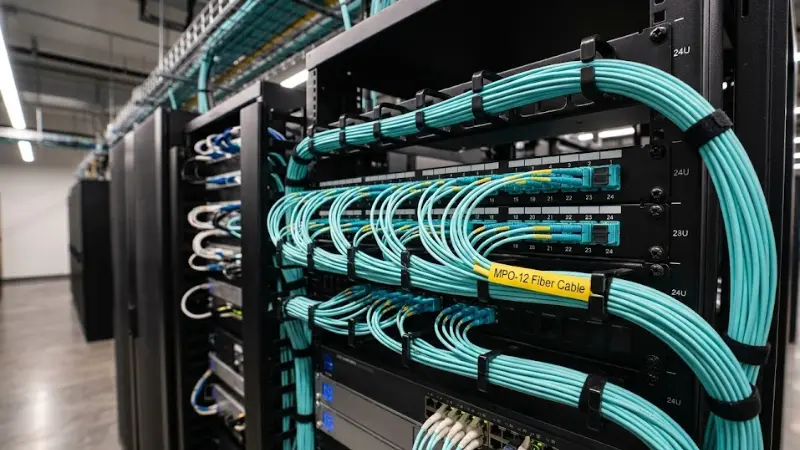

Pokud posuzujete -vláknovou kabeláž s vysokou hustotou pro páteř datového centra nebo závod na strukturovanou kabeláž, kabel MPO-12 bude jednou z prvních možností ve vašem užším výběru. Konektory MPO obsahují více vláken do jediné objímky a 12vláknová varianta je hlavním pilířem kabeláže podnikových datových center již více než deset let. Ale „populární“ neznamená vždy „optimální“. Mnoho moderních transceiverů s paralelní optikou používá pouze 8 vláken, což znamená, že konstrukce Base-12 může nechat čtyři vlákna nečinná v těchto specifických spojích.

Tato příručka popisuje, co kabel MPO-12 vlastně je, kde má stále praktický smysl, jak funguje polarita a pohlaví konektoru a jak se rozhodnout, zda MPO-12, MPO-8 nebo duplexníLC konektoryjsou to pravé pro váš další projekt.

Co je to optický kabel MPO-12?

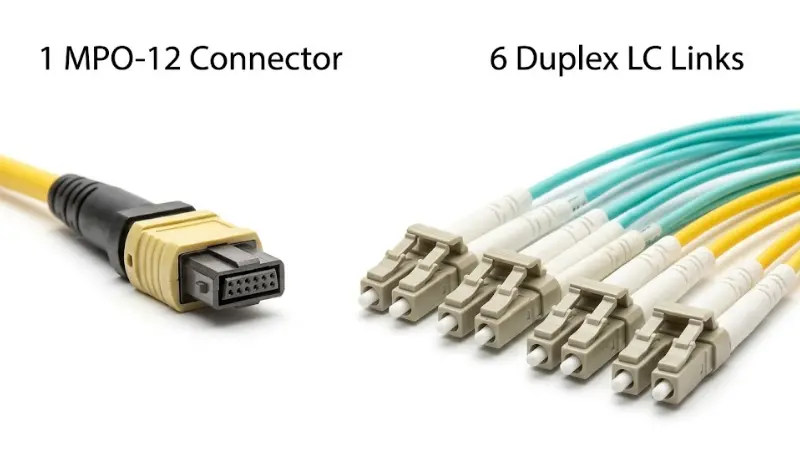

Kabel MPO-12 vláken je vícevláknová sestava, která ukončuje 12 optických vláken v jednomMPO konektor. Hlavní výhodou je hustota: jedno kompaktní rozhraní nahradí až šest duplexních propojovacích kabelů. Tato konsolidace je důvodem, proč-kabeláž založená na MPO dominuje strukturovaným páteřním spojům uprostřed-do{4}}velkých datových center, kde by správa stovek jednotlivých duplexních propojek byla nepraktická.

V porovnání se standardním duplexemLC propojovací kabel, MPO-12 trunk je navržen pro agregaci - přenášení mnoha vláken jedinou cestou a jejich oddělování na kazetách nebo panelech adaptérů blíže k zařízení. Pokud vaše prostředí potřebuje pouze dvou{4}}vláknové-bodové- propojení, je duplexní LC kabel jednodušší a levnější. MPO-12 si získává své místo, když záleží na počtu vláken, hustotě kabelových žlabů nebo rychlosti nasazení.

Uvidíte také termín MTP používaný vedle MPO. MTP je konektor vyšší{1}}specifikace chráněný ochrannou známkou vyrobený společností US Conec, který je plně kompatibilní s obecným tvarovým faktorem MPO. Při rozhodování o nákupu je důležité, zda konektor splňuje vaše požadavky na vložení-ztrátu a návratnost-ztráty, nikoli na to, jaký štítek je na krytu.

Kde MPO-12 stále dává silný praktický smysl

Kabeláž Base-12 MPO zdaleka není zastaralá, ale její sladké místo se zúžilo, protože průmysl přijal 8-vláknovou paralelní optiku. Zde je místo, kde MPO-12 zůstává dobrou volbou:

•

• Konsolidace páteře pro duplexní aplikace.

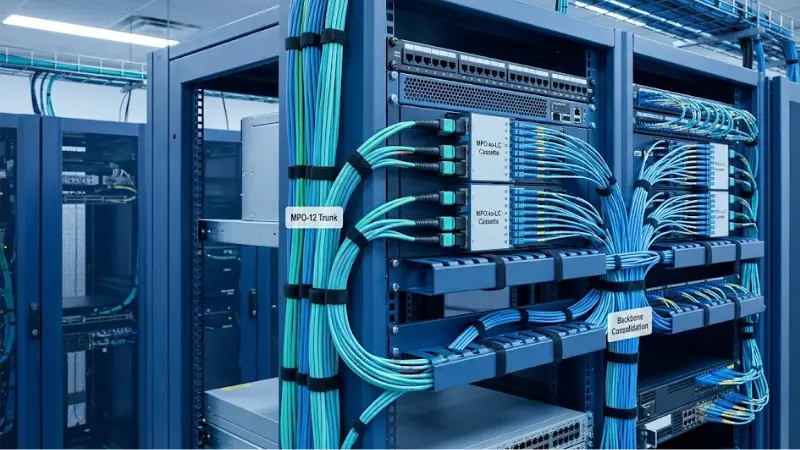

• V konstrukcích strukturované kabeláže, která agreguje více 10G duplexních linek do jednoho svazku, se 12vláknové sestavy MPO připojují kMPO-na-kazety LCkteré rozvětvují na šest duplexních LC portů. Toto zůstává jedním z nejběžnějších vzorů nasazení v podnikových datových centrech.

•

• Brownfield prostředí se stávající infrastrukturou Base-12.

• Pokud vaše zařízení již používá 12 -vláknových svazků, kazet a propojovacích panelů, zůstanete u MPO-12 pro rozšíření, abyste se vyhnuli nákladům a složitosti úplné nové architektury. Konverzní propojovací kabely nebo hybridní kazety mohou v případě potřeby přemostit kmeny Base-12 do 8vláknových portů zařízení.

•

• Scénáře rozbití a migrace.

• AnPřerušovací kabel MPO-na-LCumožňuje jeden 12-vláknový kabel obsluhovat až šest samostatných duplexních připojení -, což je užitečné, když potřebujete připojit starší duplexní zařízení 1G nebo 10G k zóně s vysokou hustotou propojování.

Poznamenává to společnost Fluke Networks12vláknová MPO konektivita byla historicky oblíbenou volbou pro konsolidaci duplexní páteřní kabelážev datovém centru, zejména v prostředích 10G Ethernetu, kde kazety MPO-na-LC převedly 12vláknové kabely na šest duplexních portů.

Kdy MPO-12 není nejvhodnější?

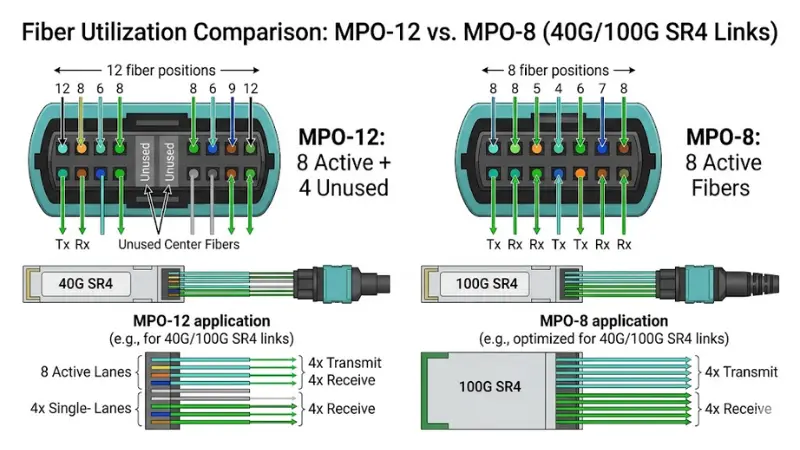

Hlavní omezení MPO-12 se projevuje v paralelních-vazbách optiky. 40GBASE-SR4 i 100GBASE-SR4 transceivery používají 8 vláken – čtyři vysílají, čtyři přijímají. Když zapojíte 8vláknový transceiver do 12vláknového kufru, čtyři centrální vlákna zůstanou nevyužita. Napříč stovkami spojení to přispívá k významnému plýtvání kapacitou vláken.

Společnost Fluke Networks vysvětluje, že tato neefektivita je přesně topodnítil průmysl k vývoji 8vláknové MPO (Base-8) konektivityjako specializované řešení pro nasazení 40G a 100G paralelní-optiky. Pokud navrhujete novou strukturu kolem transceiverů SR4 nebo DR4 a nepotřebujete zpětnou kompatibilitu se stávajícím závodem Base-12, architektura MPO-8 bude využívat vlákno efektivněji a bude čistší škálovat na 400G.

MPO-12 vs. MPO-8 vs. LC: Rozhodovací rámec

Zvolte MPO-12, pokudrozšiřujete závod Base-12, konsolidujete duplexní páteřní sítě nebo nasazujete náročné architektury, kde 12vláknové kmeny napájejí LC kazety.

Vyhněte se MPO-12, pokudvytváříte na zelené louce paralelní-optickou strukturu kolem 8vláknových transceiverů a nemáte k dispozici žádnou starší infrastrukturu Base-12. V tomto scénářiMPO-8 kabelážpřinese lepší využití vláken a čistší cestu upgradu na 400G a více.

Jak funguje konektor MPO-12?

Konektor MPO uspořádá vlákna do lineární řady uvnitř přesně -tvarované objímky. Ve verzi s 12 vlákny je všech 12 vláken umístěno v jedné řadě a jsou drženy v úzkých tolerancích rozmístění, které umožňují vložný útlum menší než 0,5 dB na spárovaný pár, pokud jsou správně vyčištěny a zarovnány.

Konektory samec vs. samice

Konektory MPO jsou buď samec (se zarovnávacími kolíky) nebo samice (bez kolíků). Kolíky na samčím konektoru se zasunou do odpovídajících otvorů na samici, aby bylo zajištěno přesné zarovnání mezi jádry-k{2}}jádru. Aktivní zařízení - přepínače, transceivery, linkové karty - téměř vždy používají samčí (připnutý) MPO port. To znamená, že jakýkoli kabel zapojující se přímo do zařízení musí být samice (nepřipojený), aby správně zapadl a nedošlo k poškození kolíků transceiveru. Tento detail lze při nákupu snadno přehlédnout a je častým zdrojem chyb v terénu.

Orientace a pozice klíče 1

Každý konektor MPO má klíč (vyvýšený hřeben na pouzdře) a bílou tečku nebo značku, která označuje pozici vlákna 1. Správná orientace klíče - klávesa nahoru vs. klávesa dolů - určuje, jak se pozice vláken mapují ve spárovaném připojení. Ignorování orientace během objednávky nebo instalace je jedním z nejrychlejších způsobů, jak vytvořit nesoulad polarity.

Polarita: Detail, který způsobuje ty nejdražší chyby

Polarita zajišťuje, že každé vysílací vlákno se připojí ke správnému přijímacímu vláknu na vzdáleném konci linky. Nechte to špatně a kanál se nerozsvítí -, i když vše vypadá fyzicky propojené.

TheStandard ANSI/TIA-568.3-Edefinuje tři metody primární polarity pro systémy MPO - Metoda A, Metoda B a Metoda C - plus dvě novější univerzální metody (U1 a U2) uvedené v revizi z roku 2022. Každá metoda určuje jinou kombinaci typu hlavního kabelu (typ A, B nebo C), orientace adaptéru a stylu propojovacího kabelu, aby byla zachována kontinuita přenosu-k-přijímacímu spoji.

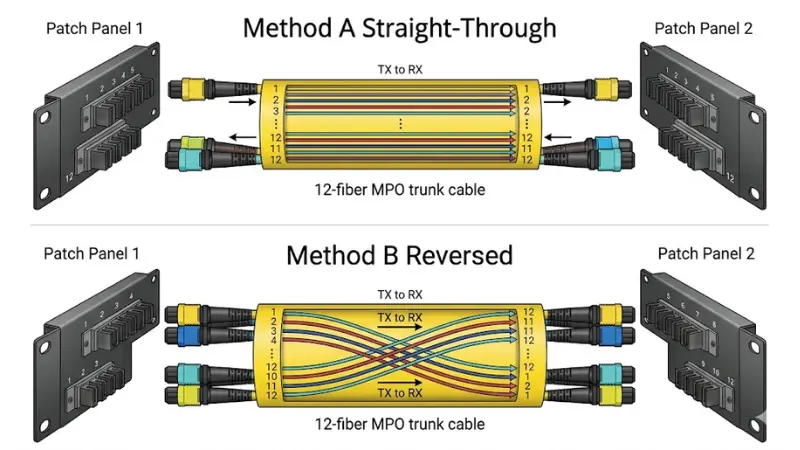

Metoda A a metoda B jsou v praxi nejrozšířenější. Metoda A používá přímý -průchozí kanál s adaptéry klíče-nahoru/klíč-dolů, zatímco metoda B používá obrácený kanál s adaptéry-nahoru/klíčem- nahoru. Kritické pravidlo je toto: vyberte jednu metodu pro celý projekt a ověřte ji před zadáním jakékoli objednávky.

Před-ukončené sestavy MPO jsou obvykle vyrobeny na zakázku a často-nevratné. Společnost Fluke Networks varuje, že záměna polarity často vede k odhalení nesprávných kabelů nebo propojovacích kabelů až po instalaci -, což má za následek zpoždění projektu a náklady na výměnu. Investice času do dokumentace polarity během návrhu je mnohem levnější než přepracování instalovaných kanálů.

Výběr správného typu vlákna: Režim OM3, OM4 nebo Single-

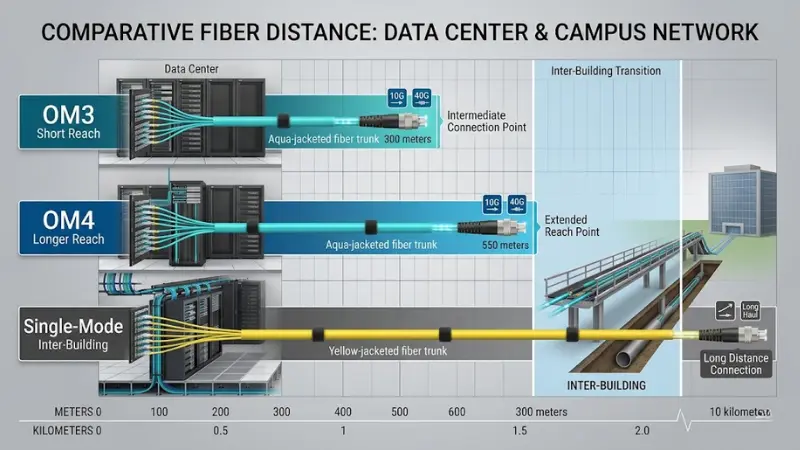

Třída vlákna uvnitř vašeho kabelu MPO-12 určuje, jak daleko můžete zatlačit odkaz, než se kvalita signálu zhorší. V případě vícerežimových nasazení se obvykle rozhodujeOM3 vs. OM4.

Podle zveřejněných studií délky kanálu{0}}datových center společnosti Corning funguje zhruba 90–95 % nasazených propojení OM3 a OM4 v datových centrech na vzdálenosti100 metrů nebo méně. Při standardních ethernetových rychlostech podporuje OM3 10G spojení až do 300 m a 40G/100G paralelní-optická spojení až 100 m. OM4 rozšiřuje tato čísla na 550 m při 10G a 150 m při 40G/100G -, což je významná výhoda, pokud vaše mezi-meziřady nebo{17}}síně vzdálenosti přesahují 100 m.

Praktický pokyn: pokud všechny vaše multimódové běhy zůstanou výrazně pod 100 m a jste citliví na rozpočet-, OM3 pohodlně zvládne 10G a 40G. Vyberte si OM4, když potřebujete delší dosah, plánujete migraci na vyšší rychlosti nebo prostě chcete mít větší rezervu proti ztrátě konektoru a{7}}přidání kabelových tras v průběhu času. Pro hlubší srovnánívícevidové typy vláken, včetně OM5, viz náš specializovaný průvodce.

Pro vzdálenosti za vícerežimovým dosahem - mezi-spojení mezi budovami, spoje metra nebo jakékoli trasy přesahující několik set metrů -jednovidové-vláknoje jasná volba. Jedno-módové MPO-12 sestav jsou k dispozici a stále častěji se používají v prostředích s vysokou hustotou záplat v jednom režimu.

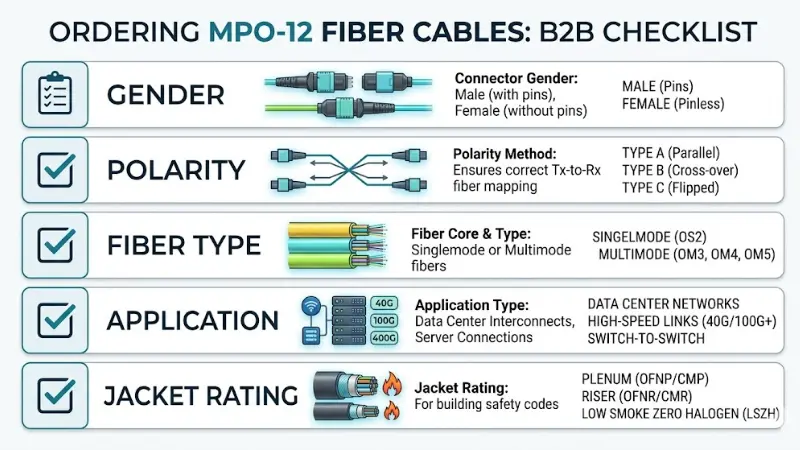

Kontrolní seznam pro nákup: Pět věcí, které je třeba před objednávkou potvrdit

Kabely MPO-12 jsou často sestavovány na zakázku-a nevratné. Chybný i jeden parametr může znamenat týdny zpoždění. Před zadáním objednávky potvrďte těchto pět položek:

1.

2. Pohlaví konektoru na každém konci.

3. Určete, který konec se připojuje k aktivnímu zařízení (potřebuje zásuvku/nepřipojený) a který konec se připojuje k propojovacímu panelu nebo trunk adaptéru (zkontrolujte konfiguraci pinů adaptéru). Pokud se oba konce spojují s adaptéry, možná budete potřebovat samec-na-samici nebo samice-na-samici v závislosti na typu adaptéru.

4.

5. Metoda polarity.

6. Ověřte, zda je standardem vašeho projektu metoda A, B, C, U1 nebo U2 podle ANSI/TIA-568.3-E. Ujistěte se, že typ hlavního kabelu, orientace adaptéru a duplexní propojovací kabely odpovídají.

7.

8. Typ a třída vlákna.

9. VybratOM3, OM4nebo jeden-režim na základě vašich vzdáleností spojení, typu transceiveru a budoucích plánů migrace.

10.

11. Typ aplikace.

12. Objednáváte si hlavní kabel (MPO-do-MPO), abreakout/fanout kabel(MPO-do-LC), nebo záplatovací sestava? Každý z nich má jiné požadavky na konektor a mapování-vlákna.

13.

14. Hodnocení bundy a prostředí.

15. Potvrďte, zda potřebujete opláštění s -hodnocením pro plénum (OFNP), stoupací -ohodnocení (OFNR) nebo LSZH na základě vašich stavebních předpisů a instalační cesty. Toto není detail, který by se měl rozhodovat po příchodu kabelu.

Časté chyby a jak se jim vyhnout

Výchozí MPO-12 pro každý nový odkaz

V projektech modernizace nebo brownfieldů je MPO-12 často tou správnou volbou. Ale pro tkaninu paralelní optiky na zelené louce zhodnoťte, zda8vláknové připojení MPOodstraní plýtvaná vlákna a zjednoduší vaši cestu ke 400G.

Objednávání pouze podle počtu vláken

"12vláknový kabel MPO" není úplná specifikace. Bez potvrzení pohlaví, typu polarity, třídy vlákna a stylu aplikace riskujete, že obdržíte sestavu, která fyzicky vyhovuje, ale na místě způsobí chybu polarity nebo nesoulad pohlaví.

Zanedbávání plánování útěku

Pokud vaše aktivní zařízení používá duplexní LC porty, potřebujete jasnou strategii přerušení - kazet, adaptérových panelů nebo kabelů fanout - mezi vaší páteří MPO-12 a zařízením. Zapomenutí na tento krok vede k improvizaci na poslední chvíli, která podkopává výhodu hustoty, pro kterou jste si vybrali MPO.

Vynechejte čištění konektoru před prvním použitím

Ferule MPO mají 12 koncových{1}}čel vláken v jednom konektoru. I malá prachová částice na jednom vláknu může posunout ztrátu vložení nad specifikaci a způsobit občasné chyby spojení. Před spojením vždy zkontrolujte a vyčistěte konektory MPO pomocí speciálníhoMPO čisticí nástroj.

Často kladené otázky

Může MPO-12 podporovat 40G a 100G?

Ano. 40GBASE-SR4 a 100GBASE-SR4 oba přenášejí přes 8 vláken a konektor MPO-12 může přenášet těchto 8 aktivních vláken (pozice 1–4 a 9–12 ve standardním kolíku). Čtyři středová vlákna však zůstávají nevyužita, a proto byl Base-8 MPO vyvinut jako efektivnější alternativa pro tyto specifické aplikace.

Je MPO-12 lepší než MPO-8?

Ani jedno není univerzálně lepší. MPO-12 je silnější volbou pro duplexní konsolidaci páteřní sítě a prostředí se stávající infrastrukturou Base-12. MPO-8 je efektivnější pro paralelní optické spoje (40G, 100G, 400G), které nativně využívají 8 vláken. Nejlepší architektura závisí na vašem aplikačním mixu a stávajícím závodě. Úplné srovnání viz našeMPO/MTP vedení vláken.

Jaký je rozdíl mezi MPO a MTP?

MPO (Multi{0}}fiber Push On) je konektorový standard definovaný normou IEC 61754-7. MTP je obchodní značka od US Conec pro konektor, který splňuje a překračuje standard MPO s užšími tolerancemi a odnímatelným pouzdrem. Konektory MTP jsou plně kompatibilní s obecnými konektory MPO. Při zadávání veřejných zakázek je nejdůležitější, aby konektor vyhovoval specifikacím pro vkládání-ztrát a ztrátových ztrát požadovaných vaší aplikací.

Potřebuji konektor MPO-12 samec nebo samice?

Porty aktivního vybavení (transceivery, linkové karty) jsou téměř vždy samčí (připnuté). Jakýkoli kabel připojující se přímo k aktivnímu zařízení by měl být na tomto konci zásuvka (nepřipojená). Chcete-li spojení mezi kmenovým-k-kanálem prostřednictvím panelu adaptéru, budete potřebovat jeden kolíkový a jeden nepřipojený konektor na spárovaný pár. Před objednáním vždy ověřte pohlaví každého rozhraní ve vašem odkazu.

Mohu vylomit konektory MPO-12 na LC?

Ano. AnPřerušovací kabel MPO-na-LCnebo kazetový modul MPO-to{1}}LC dokáže rozdělit jeden 12-vláknový MPO svazek do šesti duplexních LC připojení. Toto je jeden z nejběžnějších vzorů nasazení pro připojení páteřních sítí MPO k zařízením s duplexním portemprostředí datových center s vysokou{0}}hustotou.

Je lepší OM3 nebo OM4 pro kabel MPO-12?

Pro většinu datových center běžících pod 100 m budou fungovat OM3 i OM4. OM4 poskytuje větší prostor pro dosah - 150 m při 40G/100G ve srovnání se 100 m pro OM3 - a větší rozpočet na ztráty, což může mít význam u delších spojů mezi řadami nebo mezi sály. Pokud jsou vaše vzdálenosti krátké a rozpočet hraje roli, OM3 je spolehlivou volbou. Pokud chcete větší marži nebo očekáváte zvýšení rychlosti, OM4 stojí za mírnou prémii. Podívejte se na našeSrovnání OM3 vs. OM4pro podrobné specifikace.

Jakou metodu polarity mám zvolit pro MPO-12?

Standard ANSI/TIA-568.3-E definuje metody A, B, C, U1 a U2. Metoda A (přímý-průchozí kanál) a metoda B (obrácený kmen) jsou nejběžnější. Metoda B je často preferována pro přímé MPO-pro-MPO paralelní{10}}optické spoje, zatímco metoda A spárovaná s modulárními kazetami je široce používána v duplexních breakout architekturách. Nejdůležitějším pravidlem je standardizovat jednu metodu v celém projektu a před instalací ověřit, že všechny komponenty – kabely, adaptéry a propojovací kabely – odpovídají této metodě.

Je MPO-12 stále dobrou volbou pro nová nasazení datových center?

Záleží na vašem aplikačním mixu. Pro podniky, které nasazují převážně 10G duplexní připojení se strukturovanou kabeláží, zůstává MPO-12 osvědčeným a nákladově-efektivním páteřním řešením. Pro hyperškálová nebo cloudová prostředí s paralelní optikou 100G a 400G je Base-8 MPO stále více preferovanou architekturou. Mnoho implementací v reálném světě používá kombinaci obou, přičemž konverzní komponenty je přemosťují tam, kde je to potřeba. Pro návod naVýběr 100G optické kabeláže, viz náš vyhrazený článek.
