MPO/MTP kazety v kabeláži datových center: Typy, polarita a průvodce výběrem

Tkaniny datových center jsou stále hustší a rychlejší. Jak se skříně zaplňují a spoje se pohybují z 10G na 40G, 100G a dále na 400G, spouštění jednotlivých point{5}}k{6}}duplexních propojek přestane zmenšovat - zaplněné cesty, označení se rozpadne a každý pohyb nebo přidání se stane honbou za svazkem volných šňůr. Toto je problém, který má MPO/MTP kazeta vyřešit.

Kazeta MPO/MTP zabere svazek pole s vysokým -vláknem- a rozdělí jej do známých portů LC nebo SC, do kterých se vaše přepínače a servery skutečně zapojují. Dobře provedené, poskytuje vám vysokou-hustotu oprav, které se rychle instalují, předvídatelné na údržbu a připravené na migraci. Tato příručka vysvětluje, co tyto moduly jsou, jaké typy a konfigurace uvidíte, jak funguje polarita, kam se hodí a jak si jeden vybrat, aniž byste si objednali špatný díl. Pokud stále vážíte konektory pole proti duplexu, náš přehledLC versus MTP/MPO v provedeních s vysokou{0}}hustotouje užitečným společníkem.

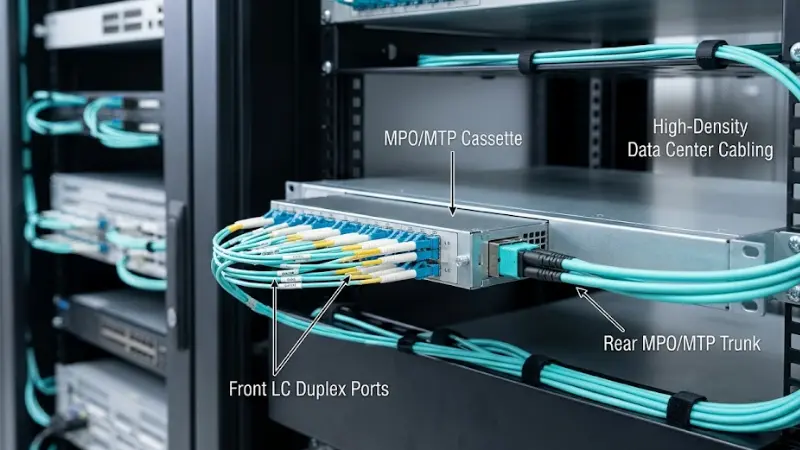

Co je to MPO/MTP kazeta?

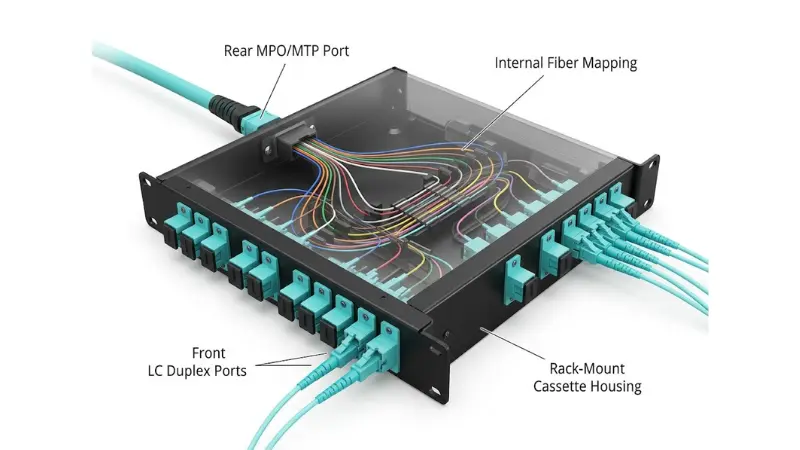

Kazeta MPO/MTP je předem -ukončený optický modul pro montáž do stojanu-. Zadní strana má jeden nebo více adaptérů MPO/MTP pole - rozhraní kufru - a přední část nese řadu LC (obvykle duplexních) nebo SC adaptérů pro záplatování. Uvnitř krytu krátká páska nebo rozvětvení mapuje každou pozici vlákna v poli ke konkrétnímu portu na přední- straně.

Toto interní mapování je úplným bodem: je opraveno v továrně a testováno před odesláním, takže vztah mezi pozicemi zadního pole a předními porty je předvídatelný. Tato předvídatelnost je také důvodem, proč polarita (popsané níže) musí být plánována jako systém, nikoli fixována na místě. V typickém uspořádání je zadní port MPO/MTP připojen k páteřnímu kufru s vysokým -vláknem- a přední porty LC nebo SC poskytují zařízení čisté standardní rozhraní, do kterého se lze připojit.

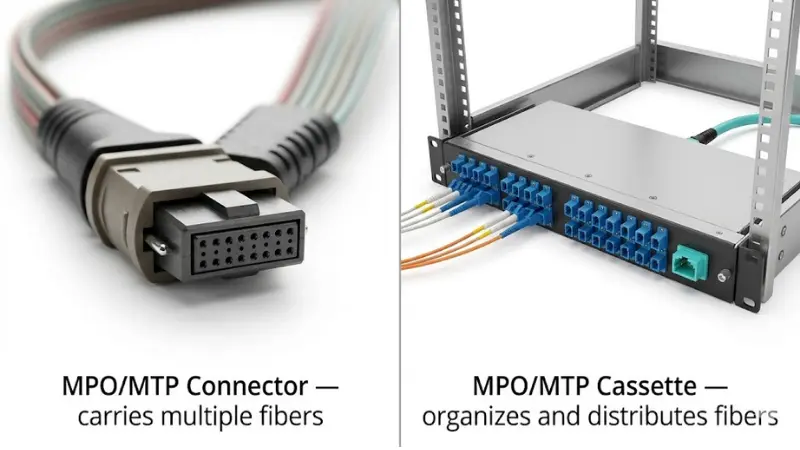

MPO/MTP konektor vs MPO/MTP kazeta

Tyto dva termíny se používají volně, ale nejsou totéž.

AnMPO konektor(Multi{0}}fiber Push-On) je samotný konektor: jediné tělo, které drží několik vláken v přesném MT pouzdru s vodicími kolíky, které definují samčí (kolíkové) nebo samičí (nepřipnuté) rozhraní. MTP je registrovaná verze konektoru MPO s vyšší-tolerancí od společnosti US Conec; podleUS Conec FAQ, značka MTP je navržena pro lepší optický a mechanický výkon a zároveň zůstává MPO v souladu se standardy-. Oba jsou definovány stejnými standardy vzájemné slučitelnosti - IEC 61754-7 a TIA-604-5 (FOCIS 5), jakoFluke Networks shrnuje-, takže všechny konektory MTP jsou konektory MPO, ale ne každý MPO je MTP.

Kazeta je zabudovaný modul, který obsahuje konektor plus vnitřní vedení vláken a přední porty adaptéru. Jednoduše řečeno: konektor nese vlákna, zatímco kazeta je organizuje a rozděluje uvnitř panelu nebo krytu.

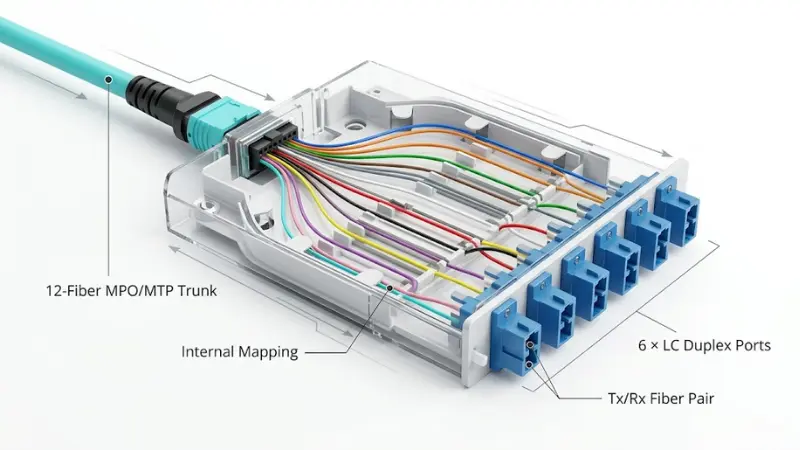

Jak funguje kazeta MPO/MTP? Příklad s 12 vlákny?

Běžná kazeta má dvě strany: MPO/MTP port na zadní straně proHlavní kabel MPO/MTPa LC nebo SC porty na přední straně pro propojovací kabely.

Vezměte si 12-vláknový kufr MPO, který přistál vzadu. Každý přední LC port je duplexní - dvě vlákna, jedno vysílací a jedno přijímací. Takže dvanáct vláken je mapováno na šest LC duplexních portů (dvanáct simplexních pozic). Technik pak používá standardní duplexní propojky LC k dosažení přepínačů, serverů nebo jiného panelu. Páteř zůstává kompaktní jako jeden kmen, zatímco přední část zůstává flexibilní a snadno se opravuje. Pokud je koncept duplexu nový, podívejte se na rozdíl mezi nimiduplexní a simplexníspojení.

Běžné typy MPO/MTP kazet

„Kazeta“ je kategorie, nikoli jednotlivá část. Než jednu určíte, rozhodněte se, kde budete na každé z těchto os sedět:

• Přední rozhraní:MPO/MTP-to{1}}LC (zdaleka nejběžnější v datových centrech) nebo MPO/MTP-to-SC pro některá podniková, telekomunikační a starší prostředí.
• 8-vláknová, 12vláknová a 24vláknová jsou standardem, přičemž 16vláknové kazety se objevují pro paralelní optiku 400G/800G. 8-přirozeně se kombinují se čtyřproudými paralelními transceivery, zatímco 12vláknová je tažným koněm pro přechod na šest LC duplexů. Typická 8vláknová konstrukce používá8 sestav -vlákna MTP--LC on the trunk side.
• Režim vlákna:multimode (OM3, OM4, OM5) pro krátké dosahy datového centra nebo single-režim (OS2) pro delší běhy a vyšší-rychlostní plány. Kazeta, hlavní a propojovací kabely musí sdílet stejný režim.
• Typ polarity:Typ A, B, C nebo některý z novějších univerzálních typů - musí odpovídat zbytku kanálu.
• Stupeň ztráty vložení-:standardní versus nízko{0}}ztrátové (někdy nazývané „elitní“) komponenty, což je nejdůležitější, když je rozpočet na odkaz omezený.

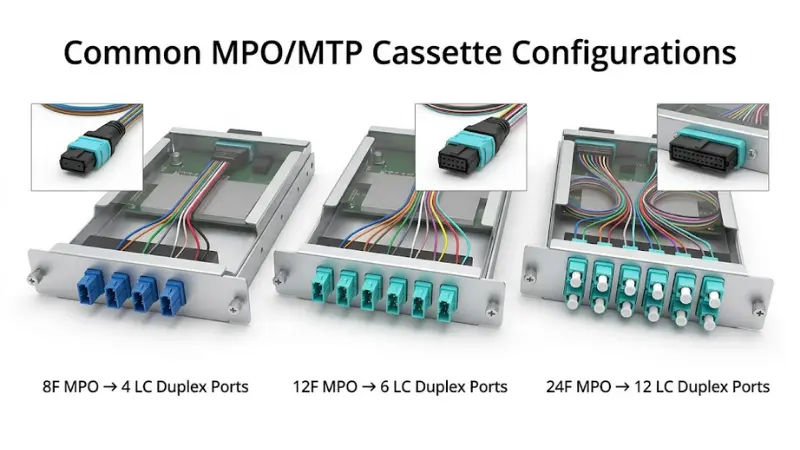

Typické konfigurace kazet MPO/MTP

Většina skutečných-kazet spadá do hrstky standardních rozdělení. Přiřazení jednoho k vašemu transceiveru a počtu portů předem zabrání překvapením při instalaci.

Pro konkrétní multimódové sestavení a12vláknová OM4 MTP kazetaje společným výchozím bodem pro první konfiguraci výše.

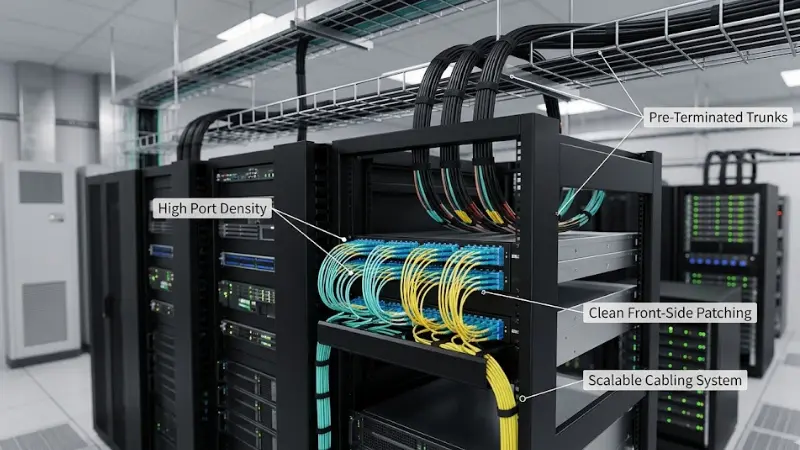

Proč datová centra používají MPO/MTP kazety?

Vysoká hustota portů v menším prostoru v racku

Jediný svazek 24-vláknového pole nahrazuje svazek jednotlivých duplexních kabelů a 1U kazeta může obsahovat dvanáct LC duplexních portů. Podél hlavní cesty vedete kmeny s vysokým{4}}vláknem a vylamujete je v blízkosti zařízení, čímž se uvolní místo ve skříních, podnosech a kanálech, kde je ho nejméně.

Rychlejší a předvídatelnější nasazení

Kazety se spárují s továrněmi-ukončenými, ve výrobě-testovanými kabely, takže většina práce s konektory je hotová před dodáním. Na místě se úkol stává „přistát kufr, namontovat kazetu, opravit přední část“ - mnohem méně spojování nebo ukončování pole, díky čemuž jsou napjaté plány projektů realistické.

Jednodušší pohyby, přidávání a změny

Vzhledem k tomu, že přední strana patche je odpojena od páteře, technici mohou re-patchovat porty, aniž by narušili infrastrukturu trunku. U zařízení, které pravidelně reorganizuje stojany a spoje, toto oddělení snižuje riziko přerušení nesouvisejícího spojení během změny.

Strukturovaná migrační cesta na 40G, 100G a dále

Kabeláž-založená na poli podpírá paralelní optiku, takže kazetový systém udržuje zařízení modulární i při stoupající rychlosti. To však není automatické: zda daná kazeta podporuje budoucí spojení, závisí na typu vlákna, polaritě, počtu vláken a rozpočtu ztrát. Dobře-plánovaný systém vám dává prostor; pod-zadaný ne.

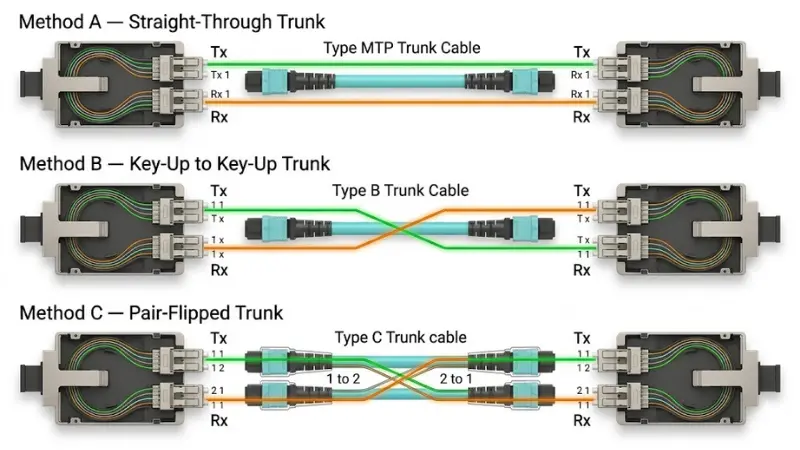

Polarita kazety MPO/MTP: Metody A, B a C

Polarita je jediným faktorem, který s největší pravděpodobností změní čistou{0}}vypadající instalaci na mrtvý odkaz, a proto si zaslouží více než jednořádkové varování.

Polarita jednoduše znamená, že každé vysílací vlákno (Tx) musí dosáhnout přijímacího vlákna (Rx) na vzdáleném konci. V prostém duplexním LC spoji se křížení děje uvnitř duplexního propojovacího kabelu. V maticovém systému se křížení může objevit v kufru, v kazetě nebo v propojovacím kabelu -, takže musí být spravováno přes celý kanál jako jeden návrh. Standard TIA-568 definuje tři metody, postavené na kabelech typu A, B a C, a revize z roku 2022 (TIA-568.3-E) přidala dvě „univerzální“ metody (U1 a U2) pro zjednodušení aplikací polí.Fluke Networks vysvětluje.

• Metoda Apoužívá přímý -průchozí (klávesa-nahoru ke klíči-dolů) kabel, s křížením řešeným v propojovacích kabelech -, proto potřebuje jeden typ propojovacího kabelu na jednom konci a jiný na druhém. Tento smíšený-požadavek na kabel je častým zdrojem chyb při objednávání.
• Metoda Bpoužívá klíč-až po klíč{1}}nahoru a jeden typ propojovacího kabelu. Díky své jednoduchosti je oblíbený pro paralelní optiku, i když před standardizací musíte ještě potvrdit podrobnosti o koncovém-typu obličeje (UPC versus APC) a jednom-režimu.
• Metoda Cpřevrací páry vláken v kmeni. Je nejméně častý a nejsložitější na dohledání.

Praktické pravidlo: vyberte jednu metodu a udržujte kufr, kazetu a propojovací kabely v souladu s ní. Zeptejte se dodavatele, pro jaký typ polarity je kazeta vyrobena, a vyžádejte si schéma zapojení, poté ověřte skutečné mapování podle mapy vláken nebo zprávy o továrním testu, nikoli předpokládané. Pro srozumitelné-jazykové zpracování těchto kompromisů-totoreálný{0}}svět pohled na vlákno MPO/MTPstojí za přečtení, než si objednáte.

Kde se používají kazety MPO/MTP?

Přepněte-na-patch-panel a strukturovanou kabeláž

Kazety se montují do optických propojovacích panelů a vytvářejí organizovaná spojení mezi přepínači a systémem strukturované kabeláže - přední LC porty pro snadné propojování, MPO/MTP trunky vzadu. Toto je každodenní role v designu konce--řady a středu-řady-.

Páteřní a hlavní kabeláž mezi zónami

Ve větších zařízeních spojují hlavní, horizontální a distribuční oblasti zařízení (MDA, HDA, EDA) maticové kanály a kazety distribuují tato kmenová vlákna do použitelných portů v každé zóně. AnOM3 12-vláknový MPO kufrje typickým páteřním prvkem napájejícím tyto zlomy.

Migrace z 10G-na 40G/100G

Mnoho sítí dnes opravuje LC pro 10G, ale potřebují cestu k 40G nebo 100G. Kazety nyní propojují hlavní-kanál s vysokou hustotou a zařízení na bázi LC-a zároveň udržují závod přizpůsobivý, což je jeden z důvodů, proč jsou kabely pole tak důležitéjak si vybrat 100G kabeláž z vláken.

Podnikové serverové místnosti, telekomunikační místnosti a okrajová místa

Tyto moduly nejsou určeny pouze pro hyperškálování. Podnikové serverové místnosti, telekomunikační skříně a-okrajové skříně s vysokou hustotou – to vše je přínosem tam, kde záleží na prostoru, organizaci a rychlosti nasazení.

MPO/MTP kazeta vs. Adaptérový panel MPO vs. Breakout Cable

Tři produkty řeší překrývající se problémy a výběr špatného je častou chybou výběru.

Pokud vaše přepínače odhalují porty pole, anPanel adaptéru MPO/MTPmůže být vše, co potřebujete. Pro pevný běh, kde je uložený modul přehnaný, anPřerušovací kabel MPO-na-LCje jednodušší volba.

Kazeta MPO/MTP vs tradiční duplexní kabeláž

Tradiční duplexní kabeláž je pro malé systémy naprosto v pořádku. Jak počet odkazů roste, je obtížné vysledovat a spravovat jednotlivé kabely -, což je místo, kde si kazetový přístup získává své místo.

Jak vybrat správnou MPO/MTP kazetu?

Počítání portů je ta snadná část. Kazeta musí také odpovídat designu kabeláže, rozhraní zařízení a rozpočtu na výkon.

1. Typ a třída vlákna

OM3 a OM4 multimode pokrývají krátké dosahy typické v datovém centru - od desítek metrů až po několik stovek v závislosti na rychlosti -, zatímco OS2 single{5}}režim zvládne delší běhy a poskytuje největší prostor pro vyšší-rychlostní plány. Udržujte kazetu, kufr a propojovací kabely na stejném typu. Pokud se rozhodujete mezi ročníky, porovnávejteOM3 versus OM4 multimode vláknoa v našem průvodci porovnejte vícerežimový-režim s jednímjedno{0}}režimové a vícevidové vlákno.

2. Počet vláken

Vyberte si 8-vláknovou, když rozpojujete čtyř-paralelní optiku, 12-vláknová pro běžné šestiduplexní přerušení a 24vláknová, chcete-li maximální hustotu a méně vedení. Rozhodujícími vstupy jsou počet drah vašeho transceiveru, počet duplexních portů, které potřebujete, a váš plán růstu – nikoli výchozí číslo.

3. Přední rozhraní

LC duplex je standardní, protože LC dominuje na přepínačích, serverech a transceiverech; SC se stále objevuje v některých podnikových a starších zařízeních. Před objednávkou potvrďte stranu vybavení a spárujte skladové zásobyLC duplexní propojovací kabely.

4. Metoda polarity

Rozhodněte se brzy A, B, C nebo univerzální a poté specifikujte kazetu, kufr a šňůry, aby odpovídaly. Získejte písemné schéma zapojení.

5. Pohlaví a připnutí

Konektory MPO/MTP jsou připojeny (samec) nebo unpined (samice) a spojení se správně spojuje pouze mezi opačnými pohlavími. Uzamkněte pohlaví kazety a kufru během plánování - neshoda zjištěná na místě znamená zpožděnou instalaci, nikoli rychlou výměnu.

6. Ztráta vložení a rozpočet ztráty spojení

Každý spárovaný pár zvyšuje ztrátu a kazeta obsahuje vlastní rozhraní konektoru, takže musí být započítána do rozpočtu kanálu - a není považována za „zdarma“. Vysokorychlostní{2}}kanály s více režimy, jako je 40GBASE-SR4 a 100GBASE-SR4, pracují s napjatým celkovým rozpočtem, často jen pár decibelů přes celé spojení, takže na každém páru konektoru záleží. Tam, kde je rozpočet omezený, zvolte nízkoztrátové komponenty a ověřte celý kanál podle specifikace transceiveru.

7. Kompatibilita krytu a panelu

Kazety se montují do skříní-montáží do racku a propojovacích panelů, obvykle 1U nebo 4U, s posuvným nebo pevným designem. Ne každá kazeta se hodí do každého krytu - ověřte velikost, styl montáže a kompatibilitu-úrovně dílů. Pokud stále vybíráte samotné zastřešení, toto srovnánívláknové patch panely a ODFpomáhá.

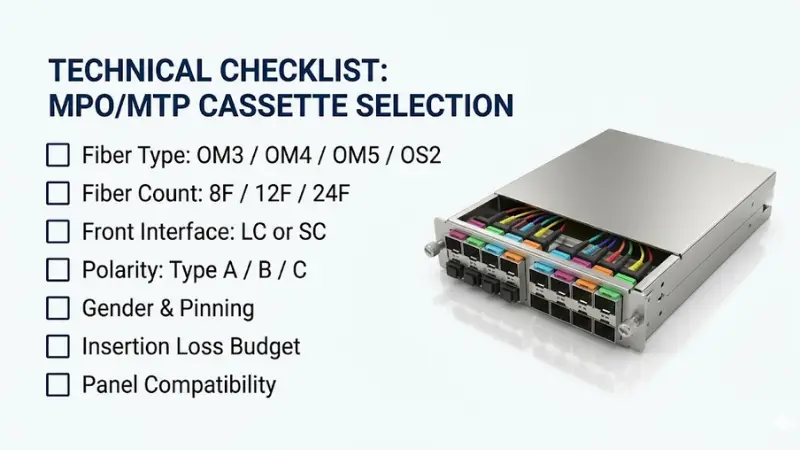

Rychlý před{0}}výběrový seznam:

• Typ a třída vlákna upevněná přes kazetu, kufr a šňůry
• Počet vláken odpovídá trasám transceiveru a potřebám portů
• Přední rozhraní (LC nebo SC) potvrzeno proti zařízení
• Jedna metoda polarity se schématem zapojení v souboru
• Pohlaví a připnutí vyřešeno ve fázi návrhu
• Rozpočet ztráty kanálu vypočtený podle specifikace transceiveru
• Kompatibilita krytu ověřena číslem dílu

Časté chyby, kterým je třeba se vyhnout

Objednání před potvrzením polarity

Riziko:odkazy, které neprocházejí žádným světlem, přestože jsou všechny komponenty fyzicky připojeny, a navíc znovu{0}}odeslání a přepracování.Prevence:specifikujte metodu polarity a vyžádejte si schéma zapojení před odesláním objednávky.

Míchání typů nebo tříd vláken v jednom kanálu

Riziko:nadměrné ztráty nebo kanál mimo{0}}nestandardní{1}}při kombinaci komponent OM3, OM4 a OS2.Prevence:specifikujte kazetu, kufr a šňůry jako jednu sladěnou sadu.

Přehlédnutí rozpočtu ztráty odkazu

Riziko:úhledně{0}}vypadající systém, který při vysoké rychlosti selže, protože celková ztráta vložení je příliš vysoká.Prevence:sečtěte celý kanál a porovnejte jej s rozpočtem transceiveru, zejména pro 40G a 100G.

Neshoda pohlaví nebo připnutí

Riziko:konektory, které se nespojí, a instalace, která se zasekne.Prevence: lock cassette and trunk gender during design, not during cabling.

Nákup pouze za jednotkovou cenu

Riziko:nekonzistentní ztráta vložení, chybějící testovací data a nejasná polarita u nejlevnějších dílů.Prevence:vyžadují datový list a zprávu o továrním testu a konzistenci hodnot v rámci nejnižší řádkové položky - pro datové centrum, je úspora, na které záleží, opakovatelný výkon.

Kdy použít - a kdy nepoužít - kazety MPO/MTP?

Kazety jsou dobrou volbou, když:

• Projekt potřebuje záplatování-vláknových vláken s vysokou hustotou
• Časová osa instalace je napjatá a doba ukončení provozu je omezená
• Závod používá strukturovanou kabeláž s kmeny a patch panely
• Očekává se budoucí rychlostní migrace
• Přesuny, přidávání a změny jsou časté a musí zůstat jednoduché

Mohou být přehnané, když:

• Máte jen několik pevných odkazů - duplexní propojky jsou jednodušší a levnější
• Vybavení je MPO-nativní a záplatované pole-k-pole - může stačit panel adaptéru
• Kanál má extrémně omezený rozpočet na ztráty a mnoho párů konektorů - méně spárovaných rozhraní může sloužit lépe

Otázky, které byste měli položit svému dodavateli před objednávkou

• Zadní konektor: značka MPO nebo MTP, jaký počet vláken a jaké pohlaví (připnuté nebo nepřipnuté)?
• Koncový-typ obličeje: UPC nebo APC? (Jednoduchý-režim je obvykle APC.)
• Přední strana: LC nebo SC, kolik duplexních portů?
• Typ a kvalita vlákna: OM3, OM4, OM5 nebo OS2 a standardní nebo nízká-ztráta?
• Polarita: Typ A, B, C nebo univerzální, se schématem zapojení?
• Stupeň ztráty vložení-ztráta / návratnost- a protokol o továrním testu na kazetu?
• Kompatibilita skříně a odpovídající čísla dílů?
• Označování, vlastní konfigurace, minimální množství objednávky a dodací lhůta pro hromadné?

Často kladené otázky

Jaký je rozdíl mezi kazetou MPO a kazetou MTP?

Kazeta je stejný druh modulu; rozdíl je ve značce konektoru uvnitř. MTP je US Conec registrovaná,-výkonnější verze konektoru MPO, plně vyhovující standardům MPO. Kazeta MTP je kazeta MPO s konektory značky MTP-.

Kolik LC portů poskytuje 12vláknová MPO kazeta?

Šest duplexních portů LC - dvanáct simplexních pozic. Každý duplexní port používá dvě vlákna (jedno vysílací, jedno přijímací), takže dvanáct vláken je mapováno na šest duplexních portů.

Jaký je rozdíl mezi MPO kazetou a MPO adaptérovým panelem?

Kazeta přeruší svazek pole na LC (nebo SC) porty pomocí interního definovaného mapování. Adaptérový panel je MPO-do{2}}přepážky MPO-bez přerušení - na obou stranách pole propojujete-do-.

Potřebuji nízkoztrátovou kazetu MPO pro 40G nebo 100G?

Často ano. Vysoko-rychlostní vícerežimové kanály mají omezený rozpočet na vkládání{2}}ztrát a každý pár spárovaných konektorů jej pohltí. Pokud má váš kanál několik přípojných bodů nebo se blíží jeho limitu vzdálenosti, nízkoztrátové komponenty pomohou udržet spojení v rámci specifikací transceiveru.

Jak se vyvaruji nesouladu polarity MPO?

Vyberte si jednu metodu polarity, udržujte kmen, kazetu a propojovací kabely v souladu s touto metodou, získejte schéma zapojení od svého dodavatele a ověřte mapování pomocí mapy vláken nebo protokolu o testu, než abyste je předpokládali.

Mohu kombinovat vlákno OM3 a OM4 ve stejném spojení?

Světlo projde, ale ztratíte záruky výkonu a dosahu, které pocházejí z jednotného kanálu, a výsledek může při vyšších rychlostech vypadnout ze specifikace. Určete jeden typ vlákna na kanál napříč kazetou, kmenem a šňůrami.

Klíčové věci

Kazeta MPO/MTP je praktickým mostem mezi páteří pole a porty LC nebo SC, které vaše zařízení používá -, poskytuje hustotu, rychlejší nasazení a jednodušší změny za předpokladu, že typ vlákna, počet, polarita a rozpočet ztrát jsou plánovány společně, nikoli předpokládané.

Abyste to uvedli do praxe: nejprve zmapujte rozvržení racku, rychlosti spojení, vzdálenosti a počet jízdních pruhů transceiveru. Odtud opravte typ a třídu vlákna, počet vláken, přední rozhraní a metodu jedné polarity, poté objednejte kazetu, hlavní a propojovací kabely jako jeden sladěný systém - a před odesláním hromadné objednávky si vyžádejte zkušební protokoly.
