MPO/MTP Fiber: Skutečná řeč, kterou potřebujete před další výstavbou datového centra

Loni v listopadu mi volal zákazník ve Phoenixu. Právě zabalili 100G páteř-sestavení listu-šest měsíců plánování, krásné vedení kabelů, barevně-kódování všeho. Polovina uplinků by nevyjednávala.

Ukázalo se, že někdo popadl krabici kufrů typu B pro design typu A. Krabice vypadaly stejně. Čísla dílů se lišila o jednu číslici.

Čtyři hodiny odstraňování problémů. Let v 6 hodin ráno pro jejich vedoucího inženýra. Konečné poškození: 14 200 USD za nouzové práce plus 1 847 USD za letenku na poslední-minutu. Stále mám někde screenshot faktury.

Proto to píšu. MPO/MTP vlákno není žádná velká věda, ale detaily vás zničí, pokud nebudete dávat pozor. A penalizační stupnice s vaším počtem portů-zničí jeden patch LC, ztratíte jeden odkaz. Když zkazíte jeden MTP kufr, ztratíte dvanáct.

MPO vs MTP: Let's Kill This Confusion

Tuto otázku dostávám neustále. "Je MTP jen drahé MPO?"

Tak nějak. Ale to je jako ptát se, jestli je Lexus jen drahá Toyota. Technicky ano, prakticky ne.

MPO je konektorový standard. IEC 61754-7, TIA-604-5-obvyklá abecední polévka. Konektory MPO dokáže vylisovat jakákoli továrna s formičkou na objímky.

MTP je značka US Conec. Vynalezli multi-fiber push-formát a poté strávili desetiletí jeho zdokonalováním. Stejný půdorys, užší tolerance, lepší materiály.

Zde je to, co většině srovnávacích tabulek chybí: zapomeňte na debatu o plastových-versus{1}}kovových svorkách. To je rozptýlení.

Eliptický vodicí kolík je celá míčová hra.

Standardní MPO používá kulaté vodicí kolíky. Když spojíte dva konektory, mohou se kulaté kolíky ve zarovnávací objímce mírně viklat-možná mikron sem, mikron tam. To nezní moc. Ale udělejte to 200krát a vzor opotřebení bude nerovnoměrný. Vnější pozice vláken se začnou unášet. Vaše ztráta vložení se plíží.

Eliptické kolíky MTP? Zaměřují se na sebe-. Pokaždé. Když je zapojíte, cítíte ten rozdíl-, když kolík dosedne, ozve se jednoznačné cvaknutí oproti té vágní kaši, kterou získáte s levným MPO.

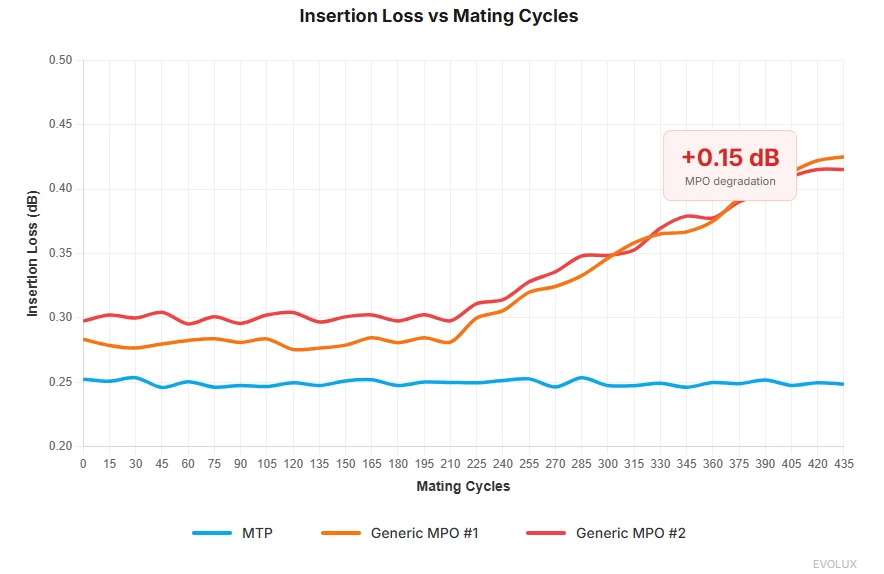

Minulý rok jsme provedli test mučení: 437 párovacích cyklů na šesti různých vzorcích konektorů. V cyklu 300 vykazovaly dva z generických MPO degradaci 0,15 dB na pozicích 1 a 12. MTP? Rovná čára v cyklu 400.

Těchto 0,15 dB nezní děsivě, dokud nenaskládáte tři spojovací body do 400G spojení s nulovou rezervou.

Co je uvnitř těchto věcí

Rychlá lekce anatomie, protože porozumění vnitřnostem pomáhá, když se věci rozbijí.

Ferrule

Představte si malou keramickou cihlu s 12 otvory vyvrtanými v pozicích s přesností asi 1 mikron. Lidský vlas je široký 70 mikronů. Mluvíme o 1/70 vlasu.

U konektorů MTP se objímka vznáší na pružinách. Proč? Protože když zaseknete dva konektory dohromady, nikdy nebudou dokonale zarovnány. Plovák umožňuje mikro-nastavení objímky tak, aby se kontaktní tlak rozložil rovnoměrně, místo aby se jeden roh obrousil do zapomnění.

Tento pružinový mechanismus je také důvodem, proč byste neměli-uchopit MTP konektory při jejich spojování. Viděl jsem, jak je technici spojují, jako by utahovali matice. Celý smysl plováku je nechat konektor najít své vlastní zarovnání. Stačí zatlačit, dokud nezacvakne. Hotovo.

Vodicí kolíky

Už se mluvilo o eliptickém designu. Samotné kolíky jsou z tvrzené slitiny,-přežijí tisíce zasunutí, aniž by se roztříštily.

Samec konektory mají kolíky. Zásuvkové konektory mají otvory. Zní to jako samozřejmost, ale pozoroval jsem lidi, jak se ve 2 hodiny ráno v temné skříni pokoušejí pářit se samcem-s-samcem. nefunguje. Zeptej se mě, jak to vím.

Bydlení

Standardní pouzdra MTP jsou z jednoho-kusu{1}}polarita a pohlaví je nastaveno ve výrobě. Objednáte špatně, buď vracíte kabely, nebo kupujete adaptérové ​​panely.

Zde je něco, co vám datové listy neřeknou: v okrajových lokalitách nebo průmyslových prostředích s nekontrolovanými klimatickými podmínkami nebo v průmyslovém prostředí levná plastová pouzdra MPO po několika letech zkřehnou. V naší laboratoři zátěžového testování jsme porovnali originální pouzdra MTP s běžnými knokauzy při extrémních tepelných cyklech. Mnoho výrobců snižuje náklady tím, že do forem na pouzdro přimíchává nadměrné množství recyklovaného materiálu-, což způsobuje degradaci molekulárního řetězce, která je pouhým okem neviditelná. Po testech tepelného cyklování (-40 stupňů až +75 stupňů) však odolnost proti únavě západky klesne o více než 40 %. Od zákazníků jsme obdrželi „rozpadlé“ konektory a analýza trhání trvale ukazuje klasickou křehkost materiálu. To je důvod, proč trváme na používání pouze vysoce speciální panenské polyetherimidové (PEI) pryskyřice. Stojí to na papíře více, ale zajišťuje to, že vaše konektory se po deseti letech v datovém centru stále spojují se stejným ostrým cvaknutím.

MTP PRO opravuje problém s konfigurovatelností (více o tom později), ale prozatím stačí vědět: před objednáním si třikrát-zkontrolujte své specifikace. Proces RMA pro hlavní kabel za 400 USD trvá tři týdny.

Polarita. Věnujte pozornost zde.

Této sekci strávím příliš mnoho času, protože chyby polarity tvoří možná 60 % hovorů pro řešení problémů MPO, kterých jsem se účastnil. Je to nuda. Je to zdlouhavé. A naprosto zničí váš čtvrteční večer, pokud to budete ignorovat.

Duplexní vlákno je jednoduché. Tx na Rx, Rx na Tx. Batole by na to mohlo přijít.

Dvanáct vláken v jednom konektoru? Na každé pozici záleží. A výrobci tyto kabely zapojují třemi-TŘI-různými způsoby.

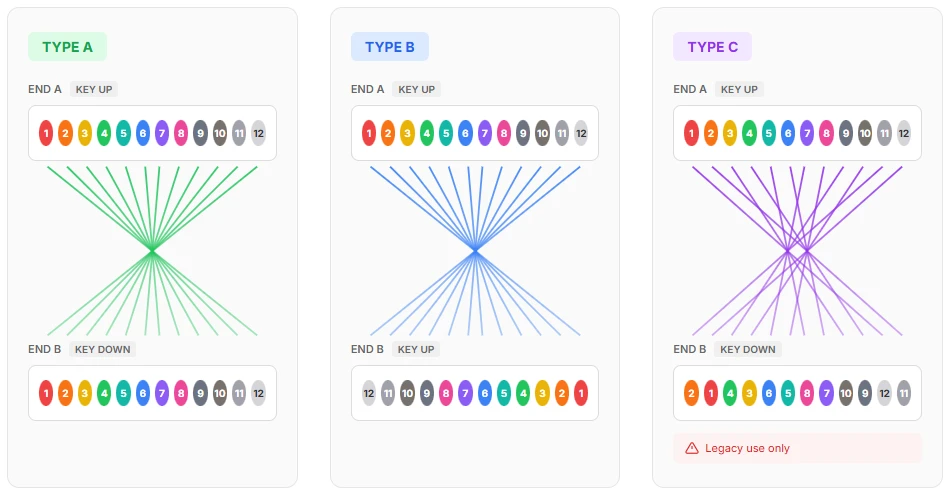

Typ A

Klíč nahoru na jednom konci, klíč dolů na druhém konci. Kabel vnitřně zrcadlí pole vláken. Pozice 1 přejde na pozici 1, ale fyzické převrácení znamená, že se dvojice správně seřadí pro duplexní přerušení.

Typ B

Oba konce klíč nahoru. Kabel vymění sousední páry: 1↔2, 3↔4, 5↔6 atd. Společné pro SR4 transceivery.

Typ C

Osobně nesnáším typ C. Standard to samozřejmě zahrnuje. Ale v praxi? Je to past.

Typ C provede párové překlopení na horní straně překlopení typu A. Jediný případ, kdy jsem jej viděl správně používat, bylo ve velmi specifické starší konfiguraci Cisco, a ani tehdy technik, který jej nainstaloval, nezanechal žádnou dokumentaci. Strávili jsme dva dny zpětným-inženýrstvím mapy polarity.

Moje rada: pokud neodpovídáte existující infrastruktuře typu C, předstírejte, že neexistuje. Bude se vám lépe spát.

Proč na tom v reálném životě záleží

Zde je typická páteř-cesta listu:

Páteřní spínač → Typ B trunk → MTP patch panel → Type A patch → Leaf switch

Všechno funguje. A teď si představte, že někdo-možná dodavatel, možná uspěchaný noční-technik na směny-vymění kufr typu B za typ A. Krabice vypadaly podobně. Štítky byly malé.

co se stane? Částečná konektivita. Vlákna 1-2 fungují. Vlákna 3-4 ne. Vlákna 5-6 fungují. A tak dále.

Symptom vypadá přesně jako špatný transceiver. Nebo špinavý konektor. Nebo přerušení vlákna. Ztratíte hodiny pronásledováním duchů, než někdo konečně prolomí mapovač polarity a objeví skutečný problém.

Jako výrobce není nejděsivější složitá schémata zapojení,-jsou to „skryté výrobní chyby“. Během našich deseti let-plus výrobních zkušeností jsme viděli, co se stane, když montážní procesy postrádají náležité kontroly. Nejčastější způsob selhání? Chyby polarity z rotace vláknité pásky během ukončení. Bez automatického ověřování mohou unavení pracovníci neúmyslně otočit pás karet o 180 stupňů-, což je chyba, která je neviditelná pouhým okem, ale zničující pro odkaz. Zprávy z analýzy selhání v odvětví naznačují, že to představuje zhruba 1 % kabelů ze zařízení bez opatření na ochranu proti chybám. Na naší výrobní lince prosazujeme plně automatizované testování polarity{10}}každý kabel před odesláním generuje jedinečný otisk polarity. Správa polarity by neměla záviset na štěstí instalátoru; musí být uzamčen v továrně prostřednictvím fyzické ochrany proti chybám a automatizované kontroly.

Po této noční můře jsme si stanovili tvrdé pravidlo: při jakémkoli velkém nasazení náhodně vytáhneme-5 % kabelů, než jdou do přihrádky. Ověřte skutečné mapování vláken, nikoli nálepku. Nikdy nevěřte štítku.

Oprava

Dokument. Všechno.

Než spustíte jeden kabel, vytvořte mapu polarity. Tabulka, diagram Visio, skica ubrousku-Je mi to jedno. Stačí napsat:

Jaký typ kabelu kam vede

Jakým směrem je klíč na obou koncích otočen

Jaké je očekávané mapování-na{1}}vlákno

Označte oba konce každého kabelu typem polarity. Nejen číslo dílu-skutečnou polaritu. Používám barevnou pásku: modrou pro A, žlutou pro B. Nízká-tech, ale funguje to.

Jeden zákazník, se kterým pracuji, tiskne QR kódy, které odkazují na jejich databázi dokumentace. Přezbrojení? Možná. Ale už tři roky u nich nedošlo k žádnému incidentu s polaritou.

Poznámka: Tato dvou{0}}segmentová cesta zachovává správnou polaritu pro průraz 4×25G. Vyměňte kterýkoli kabel bez přepočítávání a o půlnoci budete řešit problémy.

Ztrátový rozpočet Matematika

Každý optický spoj má energetický rozpočet. Vysílač vydává X dBm. Přijímač potřebuje alespoň Y dBm. Rozdíl je váš rozpočet na ztráty-to je to, co utratíte za útlum vláken, ztráty konektorů a spoje.

U 10G byly rozpočty na ztráty štědré. Mohli byste použít konektory na odpadky a stále máte rezervu.

Při 100G je matematika těsnější.

Při 400G počítáte desetiny dB jako lakomec počítající haléře.

100GBASE-Příklad SR4

IEEE vám poskytuje celkovou ztrátu kanálu 1,9 dB pro 100G SR4 přes OM4 na 100 metrů.

Vytvořme realistický odkaz:

100 m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Dvě spojení MTP (přepínač→panel, panel→patch)

Pokud používáte generické MPO při 0,75 dB každý:

To není marže. To je chybový pruh na vašem testovacím zařízení.

Jedno smítko prachu na jednom konci-obličeje a překročíte rozpočet. Jeden trochu delší kabel, přes rozpočet. Jeden konektor, který přišel z páteční odpolední směny v továrně, přes rozpočet.

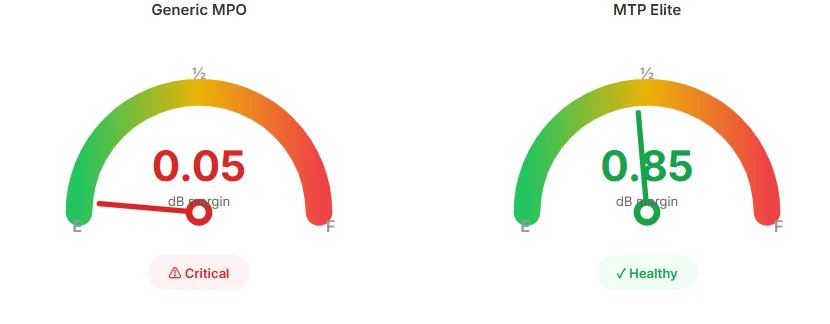

Stejné spojení s MTP Elite při 0,35 dB každý:

Nyní můžete dýchat. Vzniká prach. Posun teplot. Stáří vlákna. Tato rezerva 0,85 dB absorbuje skutečný svět.

Analogie Road Trip

Představte si ztrátový rozpočet jako jízdu-krajem s benzínovou nádrží, kterou nemůžete doplnit.

Generic MPO začíná na půl nádrže. Krátké výlety? Dobře. Ale zkuste se dostat z Phoenixu do Denveru a potíte se na každém kilometru a dojedete na benzínku s výpary.

MTP Elite vás nastartuje naplno. Stejný cíl, ale nyní můžete jet oklikou, spustit klimatizaci a nepropadat panice, když narazíte na stavební provoz.

Cíl (vaše přenosová rychlost) se nemění. Vaše rezerva na překvapení ano.

MTP Elite vs Standard: Kdy zaplatit prémii

US Conec prodává dvě třídy:

Standardní MTP:Max 0,50 dB vložný útlum. Typická je kolem 0,35 dB.

MTP Elite:Max 0,35 dB. Typická je 0,15-0,25 dB.

Elite stojí o 15-30 % více v závislosti na počtu vláken a prodejci. Stojí to za to?

Zde je návod, jak o tom přemýšlím.

Jděte do elity, když:

Vaše ztrátová matematika po sečtení všeho ponechá méně než 0,5 dB rezervu

V cestě máte tři nebo více spojovacích bodů

Děláte 400G teď nebo to bude do 3 let

Kabel je páteřní infrastruktura, která bude ve zdech deset let

Standard je v pořádku, když:

Vazby pod 50m s pouhými 1-2 pářeními

Pohodlná marže na 40G nebo 100G

Propojovací kabely, které stejně budete každý rok vyměňovat,-proč platit prémii za spotřební materiál?

Skutečně napjatý rozpočet a vy jste spočítali, že to funguje

Moje obecné pravidlo: Elite pro kufry, Standard pro záplaty.

Tady je logika. Kufry jdou do stropu, pod podlahu, skrz stěny. Zůstanou tam 7-10 let. To je základ vaší sítě – absolutně nemůžete ušetřit na ztrátových maržích u infrastruktury, které se deset let nedotknete.

Z hlediska přesnosti výroby není rozdíl mezi třídami Elite a Standard pouze 0,1 dB na papíře. Výroba konektorů Elite-vyžaduje rozšířené super-leštění koncové plochy-a odmítnutí jakýchkoliv objímek s hraničními parametry geometrie, jako je odsazení vrcholu. Moje základní-doporučení zákazníkům: kufry musí být Elite. Jakmile jsou konektory kufru zakopány v kabelových žlabech, jejich spojovací body jsou upevněny. Propojovací kabely jsou tekuté a neustále se vyměňují. Pokud geometrie lemu kufru není dokonalá, nezáleží na tom, jak kvalitní jsou propojovací kabely,{10}fyzický kontaktní tlak bude vždy nerovnoměrný. Utrácejte peníze za přesné součásti, které se nepohybují. To je nákladová filozofie, která ve výrobě skutečně dává smysl.

Náplasti? Jsou to spotřební materiály. Operační technici je trhají, přesměrovávají, šlapou na ně, omylem přes ně převalují židle. Průměrná životnost je možná šest měsíců až rok, než se vymění. Utrácet prémiové dolary za záplaty Elite při provozu okrajových kufrů je zpět-leštíte kliku, zatímco základy praskají.

Jedna výjimka: pokud se křížíte-připojujete se přes seznamovací{1}}místnost v barvě, jděte do Elite všude. Nemůžete ovládat kvalitu kabelu na druhé straně předávacího panelu.

MTP PRO: Opravy v terénu, které skutečně fungují

Tradiční MTP zámky v polaritě a pohlaví v továrně. Objednávat špatně? Vraťte jej, počkejte tři týdny a vysvětlete svému projektovému manažerovi, proč se harmonogram zklamal.

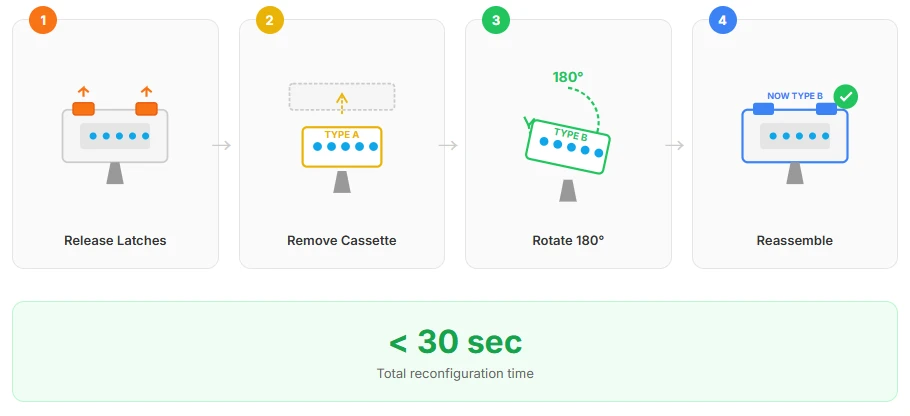

MTP PRO vám umožňuje změnit polaritu (Typ A ↔ Typ B) a pohlaví (muž ↔ žena) v terénu. Žádné speciální nástroje pro polaritu-pouze vysuňte kryt. Výměna pohlaví vyžaduje nástroj na extrakci špendlíků, ale stále je to 30sekundová práce.

Poplatek je 20-40% oproti standardnímu MTP. Zní to strmě.

Ale pojďme si to spočítat-:

Pokud provádíte rozsáhlou implementaci s nejasnostmi ohledně toho, co je již nainstalováno, MTP PRO se zaplatí za sebe, když něco poprvé neodpovídá výkresu.

Pro kolokace nebo prostředí spravovaná třetími{0}}stranami obvykle zákazníkům doporučujeme specifikovat MTP PRO přímo. V těch scénářích „černé skříňky“, kde nemůžete předvídat polaritu nebo pohlaví druhého konce, není pole -proměnná schopnost PRO nejen pohodlná-je to pojištění. Byli jsme svědky toho, že zákazníci na týden odstavili celých deset{5}}tisíců-projektů s vlákny, protože se ukázalo, že oba konce jsou mužské. Jako výrobce vyrábíme konektory řady PRO-, abychom předali konfigurační pravomoci zpět do terénu-eliminovali rizika dodavatelského řetězce způsobená komunikačními mezerami v rané fázi{10}.

Pro malá, dobře{0}}zdokumentovaná sestavení, kde ovládáte každou proměnnou? Standard je v pořádku.

MTP-16: Stop plýtvání vláknem

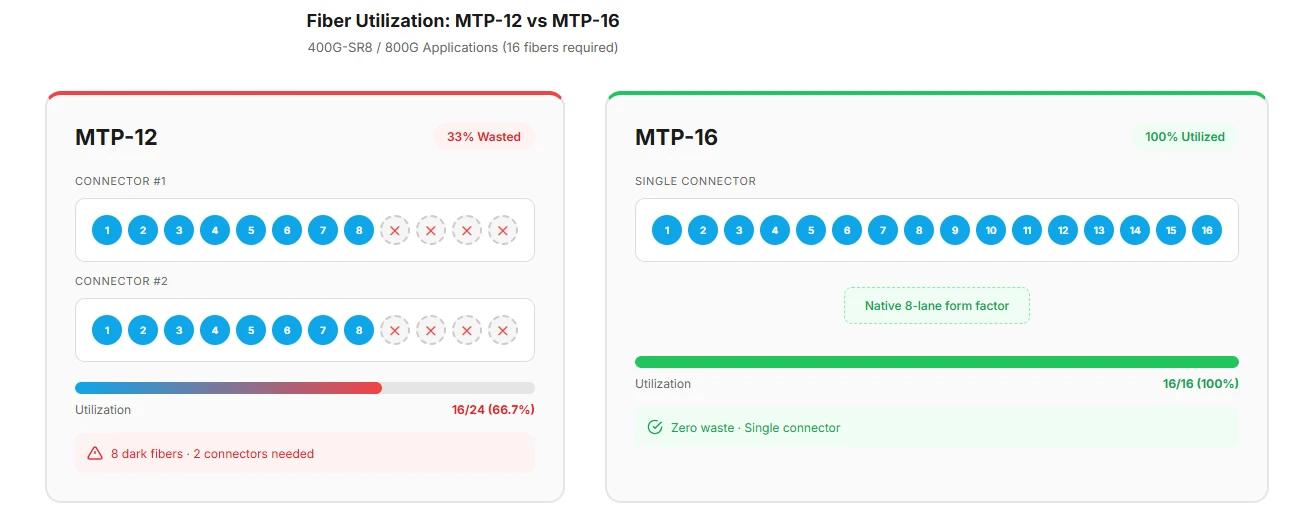

Špinavé tajemství o 12vláknovém MTP: plýtvá třetinou vašeho vlákna pro 8proudové aplikace.

40G používá 4 pruhy (8 vláken). 100G používá 4 pruhy (8 vláken). 400G používá 8 pruhů (16 vláken). 800G používá 8 pruhů (16 vláken).

MTP-16 to opravuje. Šestnáct vláken, osm duplexních párů, nulový odpad.

Pro 400G-SR8 a nadcházející vlnu 800G je nativním tvarovým faktorem MTP-16. Pokud budujete novou školicí infrastrukturu AI,-tyto clustery GPU, které potřebují 400G nebo 800G mezi každým uzlem, standardizujte nyní na MTP-16. Delta nákladů je zanedbatelná a 12vláknové kmeny nebudete vytrhávat za dva roky.

Minulý měsíc se ozval kontakt na hyperscaler: již se zavázali k MTP-16 pro všechny nové sestavení. Samotné zlepšení využití vláken ospravedlnilo změnu nástroje.

End-Inspekce obličeje: nudná část, která vás zachrání

Zkrátím to, protože je to nejméně zajímavé téma. Ale přeskakování je důvodem, proč lidé spálí transceivery za 2 000 $.

Konektory MTP mají 12, 16 nebo 24 vláken v jedné dutince. Jedna kontaminační částice na jednom vláknu zaplní celý konektor. Míra pravděpodobnosti znečištění s počtem vláken.

IEC 61300-3-35 definuje čistotu. Zde je shrnutí:

Ta jádrová zóna-25 mikronů je brutální. Jedna prachová částice. Jeden. A váš 400G odkaz začne házet chyby CRC.

Nemůžete ručně zkontrolovat 12+ vláken na konektor a konec pro každý kabel. Získejte automatizovanou MTP sondu (4 000–8 000 USD). Vyplatí se to, když poprvé zachytíte kontaminaci před pářením místo po výměně transceiveru.

Protokol čištění:

1. Nejprve zkontrolujte. Vždy.
2. V případě znečištění: otřete nasucho. Funguje 80 % času.
3. Stále špinavé: mokré čištění IPA.
4. Před pářením znovu-zkontrolujte.
5. Selhání po mokrém čištění? Konektor může být poškozen. Nenuťte to.

Začátečníci se pletou v jedné věci: předpokládají, že mokré čištění je vždy důkladnější než suché. Na MTP konektorech je to katastrofa, která se teprve stane. Zbytky IPA, které se plně neodpaří, vytvářejí lepivé mikro-pasti v otvorech vodících kolíků-a tyto pasti přitahují více prachu, než jste začínali.

Pod 400násobným továrním mikroskopem často vidíme neviditelného zabijáka, který po sobě zanechal „mokré čištění“: filmy zbytků IPA. Mnoho zákazníků používá čistič desek nebo -alkohol s vysokou koncentrací, ale pokud je poměr směsi špatný nebo odpařování není úplné, povrchové napětí kapaliny doslova „uzamkne“ jemné částice přímo do otvorů vodících kolíků MTP. To je důvod, proč některé kabely testují dobře, čerstvé po vybalení z krabice, ale vykazují ztrátu špiček již po několika párovacích cyklech. Naše doporučení pro dílnu: chemické čištění zvládne devadesát procent případů. Pokud je mokré čištění nezbytně nutné, použijte speciální čisticí-rozpouštědla bez zbytků a následně propláchnutí vysokotlakým- dusíkem. Cílem je zachovat „panenskou integritu“-čela vlákna-a ne jej chemicky znehodnocovat nadměrným ošetřováním.

Naše pravidlo: vždy nejprve otřete nasucho. Mokré čištění si nechejte na tvrdohlavou kontaminaci-kožní mastnoty z prstů techniky, zbytky lepidel a podobně. A pokud provádíte mokré čištění, ihned po něm následujte dva suché utírání. Představte si MTP jako přesnou optiku: čím sušší, tím bezpečnější.

Jeden detail, který je často přehlížen: design protiprachového uzávěru je důležitější, než si lidé uvědomují. Uzávěry, které sevřou příliš pevně, nutí techniky škubnout za botku během demontáže, což může namáhat sestavu objímky. Když jsme navrhovali naše protiprachové krytky, speciálně jsme zkonstruovali napětí uchopení tak, aby vyvážilo ochranu před znečištěním a snadné sejmutí-dostatečně pevné, aby zůstalo při manipulaci na místě, dostatečně volné, abyste s ním nezápasili ve 2 hodiny ráno v tmavé skříni. Takové drobnosti nejsou v žádném technickém listu.

Rozhodovací rámec

Tady je cheat sheet. Ale přečtěte si hvězdičky-tam jsou skutečné pokyny.

Hvězdičky:

⚠️ V blízkosti zařízení HVAC nebo kompresorů?Vibrace časem uvolňují spoje. Přejděte na MTP (kovové svorky), i když ztrátová matematika říká, že obecné je v pořádku.

⚠️ Laboratorní prostředí s neustálou rekonfigurací?MTP PRO, i když je polarita „známá“. Plány se mění. Ušetřete si bolesti hlavy.

⚠️ Připojení ke stávajícím generickým MPO trunkům?Neztrácejte peníze za opravy Elite-nejprve upgradujte kufry. Řetěz je jen tak silný, jak silný je jeho nejslabší článek.

⚠️ Colo, seznamte se-se mnou?Elita všude. Tady je věc o kolokaci: nemůžete zkontrolovat, co je na druhé straně toho demarkačního panelu. Nemáte ponětí, zda používají kvalitní propojky nebo to nejlevnější, co jejich oddělení nákupu může najít. To, co můžete ovládat, je vaše strana připojení. Going Elite na vaší straně zvyšuje marži o 0,3 dB navíc{5}}a v prostředí „černé skříňky“, kde jste slepí k polovině odkazu, je tato rezerva často rozdílem mezi nepřerušovaným zeleným světlem a blikajícím žlutým alarmem.

Pro MPO/MTP optické kabely, kazety a vylamovací moduly, které pokrývají celou tuto řadu, najdete podrobné specifikace a skladovou dostupnost vKatalog EVOLUX. Naše sekce s optickými konektory zahrnuje varianty MTP-12, MTP-16 a PRO – všechny vyrobené s kontrolami kvality a protokoly inspekce popsanými v této příručce.

MPO/MTP vlákno není složité, jakmile si osvojíte tři věci:

Kvalita konektoru se mění rychlostí.40G odpouští nedbalost. 400G ne.

Chyby polarity vypadají jako všechno kromě chyb polarity.Dokument před instalací.

Ztrátové rozpočty jsou menší, než si myslíte.Spočítejte si to. Pokud je blízko, upgradujte specifikaci konektoru.

A jeden osobní názor: MTP Elite na páteřních kmenech téměř vždy stojí za prémii. Rozdíl v celkových nákladech na sestavení datového centra je zaokrouhlovací chyba ve srovnání s jednou nocí nouzového řešení problémů.
