Optický distribuční rám (ODF) a propojovací panel z optických vláken obsahují adaptéry, organizují kabely a montují se do 19palcových stojanů. Zvenčí vypadají jako zaměnitelné. nejsou. Každý z nich zvládá úplně jinou fázi optické konektivity a instalace špatného zařízení na špatné místo ve vaší topologii obvykle znamená jeho pozdější vytržení.
| Jaký je rozdíl mezi ODF a patch panelem? Fiber Patch Panel vs ODF: Klíčové rozdíly Zatímco optické propojovací panely a ODF jsou nedílnou součástí sítí s optickými vlákny, existují některé klíčové rozdíly: Účel: Fiber patch panely se primárně používají pro připojení a správu optických linek. Naopak ODF nejen připojují a spravují, ale také chrání jádro, pigtail optického kabelu a úpravu linky. Design: Patch panely jsou obvykle jednodušší než ODF, obsahují pouze patch panely a adaptéry z optických vláken. Na druhé straně ODF zahrnují propojovací panely, adaptéry z optických vláken a mohou také zahrnovat další komponenty, jako jsou transceivery z optických vláken, přepínače z optických vláken, útlumové články z optických vláken atd. Použití: ODF se obvykle používají v-komunikaci na dálku a ve velkých{1}}sítích, zatímco propojovací panely se běžněji používají v místních sítích a datových centrech. Měřítko: ODF obvykle pojme více optických připojení, takže jsou vhodnější pro rozsáhlé-síťové infrastruktury. Stručně řečeno, jak optické patch panely, tak ODF slouží k organizaci a správě optických připojení, ale jejich design, použití a aplikační scénáře se liší. Při výběru mezi těmito zařízeními zvažte jejich účel, rozsah sítě a specifické požadavky na síť. |
Co přesně je optický distribuční rámec (ODF)?
ODF je místo, kde optické kabely z vnějšího závodu (OSP) vstupují do zařízení a organizují se pro vnitřní distribuci. Když z ulice dorazí 288-vláknový pancéřový kabel do kufru, nezapojí se přímo do vypínače. Vstoupí do ODF, kde technici svléknou vnější plášť, oddělí jednotlivé prameny vláken a každý z nich spojí na jeden kus.pigtail z optických vlákenkterý poskytuje konektorovaný koncový bod (obvykle SC, LC nebo FC) pro křížové{0}}připojování k interním distribučním kabelům. V mnoha nasazeních FTTH jsou v ODF umístěny také PLC splitter moduly, které rozdělují jedno vlákno napáječe na více účastnických větví předtím, než tyto větve opustí rám.

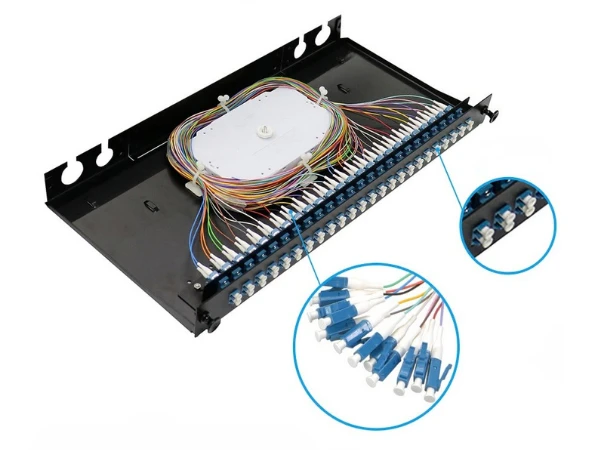

Všechny tyto spojovací práce vyžadují chráněné prostředí. Skříně ODF chrání jemné tavné spoje před prachem, vlhkostí, vibracemi a náhodným kontaktem, zatímco vysunovací-zásuvky spojů udržují každý spojovací bod přístupný pro testování OTDR, aniž by narušovaly sousední vlákna. Integrovaná vodítka pro správu kabelů zajišťují minimální poloměr ohybu na každém prameni, což je důležitější, než si většina lidí uvědomuje, když stovky vláken sdílejí jeden rám. Podlahový-rozhraní ODF pojme 576, 864 nebo více než 1000 připojení prostřednictvím modulárních konfigurací přihrádek-proto je najdete v centrálách operátorů a vstupních zařízeních kampusů, kde se sbíhají desítky hlavních kabelů.
Co je ODF a IDF?
ODF (Optical Distribution Frame) je zařízení pro správu optických vláken používané k ukončení, připojení a ochraně optických kabelů v prostředí telekomunikací a datových center. IDF (Intermediate Distribution Frame) je sekundární distribuční bod sítě, který rozšiřuje konektivitu z hlavního distribučního rámce (MDF) do jednotlivých podlaží nebo zón v rámci budovy. ODF spravuje signály z optických vláken, zatímco IDF distribuuje síťová připojení koncovým uživatelům.
Co dělá propojovací panel z optických vláken?
Patch panel z optických vláken je skříň-namontovaná do stojanu, která představuje řady adaptérů (LC duplex, SC simplex, MTP/MPO) na přední-desce. Za deskou se k zadní části každého adaptéru připojují před-ukončené hlavní kabely nebo kabelová distribuční vlákna. Technik s 3metrempropojovací kabel z optických vlákenzapojuje se do přední strany a doplňuje obvod k aktivnímu zařízení-přepínač, server, konvertor médií.
Žádná svářečka, žádné spojovací tácky. Zapojte propojovací kabel, abyste uvedli nový server online, odpojte jej a vyřaďte jej z provozu. Přesuny, přidání a změny (MAC) proběhnou během několika sekund. Moderní panely s vysokou-hustotou obsahují 24 LC duplexních portů (48 vláken) do jediné rackové jednotky, přičemž design kazet MTP to tlačí na 96 nebo 144 vláken na jednotku. V datových centrech, kde každá jednotka racku představuje náklady na nemovitost, tato hustota řídí většinu nákupních rozhodnutí.
Klíčové rozdíly mezi ODF a Patch Panelem
ODF je místo, kde jsou surové vnější kabely závodu trvale ukončeny pomocí fúzních spojů-, které mohou zůstat nedotčeny po dobu deseti let. Propojovací panel je založen výhradně na konektoru-: každé připojení je navrženo tak, aby bylo možné vytvořit a přerušit ručně, tak často, jak to síť vyžaduje. Rozdíly mezivláknité pigtaily a propojovací kabelyzrcadlí toto stejné trvalé{0}}oproti{1}}flexibilnímu rozdělení na úrovni komponent.
Z této jediné skutečnosti vyplývá umístění, konstrukce a kapacita. ODF jsou umístěny u kabelových vstupů, hlavních rozvodných rámů a meet{1}}me rooms-postavené s těžkými-ocelovými skříněmi, integrovaným odlehčením tahu a velkorysým prostorem pro vedení, protože manipulují s pancéřovanými venkovními kufry. Patch panely jsou umístěny uvnitř rozvaděčů zařízení vedle přepínačů a směrovačů, zapalovačů a namontovaných na posuvné-kolejnici-, protože jejich úkolem je čistá správa propojovacích kabelů v kontrolovaném vnitřním prostředí. A zatímco instalace ODF může spravovat tisíce vláken vláken napříč více rámečky, propojovací panel optimalizuje pro port-na-rack-jednotkovou hustotu-méně celkový počet vláken, je dostatečně zabalený, aby obsluhoval celou skříň zařízení bez plýtvání vertikálním prostorem.
Kde se každý hodí do skutečného nasazení
V typické síti FTTH nebo FTTP sedí operátor ODF -třídy v ústředí nebo kabinetu. Přijímá napájecí kabely z páteře, spojuje je do distribučních vláken a často je ubytováváPLC rozbočovače optických vlákenkteré rozdělují jedno upstream vlákno na 16 nebo 32 účastnických větví. Odtud se distribuční kabely vějířovitě vedou do pouličních{3}}terminálů a prostor předplatitelů.
Datová centra fungují naopak. Kmenová vlákna z páteře kampusu končí na ODF v hlavní vstupní místnosti pro optické vlákno, ale každodenní -k{2}}denní akce probíhá na úrovni řádků, kde propojovací panely s vysokou{3}}hustotou poskytují správcům portová připojení, která připojují a odpojují, jak se pracovní zátěž mění. Pobočka nebo jedno{5}}podlahové-zařízení věci dále zjednodušuje: pokud poskytovatel služeb dodá předem-ukončené vlákno, kompaktní propojovací panel-na stěnu zvládne celý web bez jakéhokoli spojování.

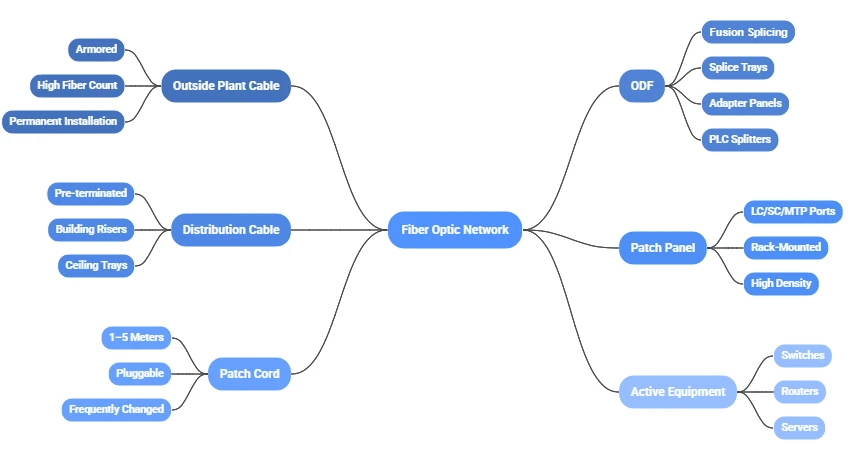

Většina dobře{0}}navržených sítí používá obojí v tandemu. ODF se stará o zakončení hlavního kabelu a dlouhodobá{2}}křížová{3}}spojení; propojovací panel poskytuje flexibilní-metrovou konektivitu k portům zařízení. Tento vrstvený přístup izoluje citlivé prostředí spoje od každodenního záplatování, čímž se snižuje riziko náhodného poškození vlákna. Znamená to také, že když rozšíření sítě dorazí-nový přepínač, nová řada serverů,-jediný hardware, který je třeba změnit, je na úrovni patch panelu, nikoli uvnitř ODF.
Proč kvalita konektorů utváří celý systém
ODF a patch panel přitahují většinu pozornosti při plánování diskusí, ale konektory dělají skutečnou optickou práci. Adaptérové porty, zakončení propojovacího kabelu, spojovací povrchy propojovacích kabelů-to vše přidává ztrátu vložení a tato ztráta se hromadí. V ODF se 144 vlákny sloužící hustému rozdělení FTTH se rozdíl 0,1 dB na konektor rychle naskládá do stovek spárovaných párů.
Většina rozdílu ve výkonu mezi dobrým konektorem a špatným konektorem žije v objímce. Precizní-leštěná zirkonová keramika udržuje jádra vláken zarovnaná v sub-mikrometrových tolerancích; špatně dokončené koncové plochy generují špičky ztráty odrazu, které zhoršují vysokorychlostní-signály-zejména na 100G-a-nad koherentními spoji, kde se počítá každá desetina dB. Uvnitř ODF záleží na kvalitě konektoru ještě více než na propojovacím panelu, protože pigtail, který byl fúzně-spojen a usazen ve svém adaptéru, má zůstat po celou dobu životnosti kabelové továrny. Špatnýkonektor z optických vlákenzahrabaný ve spojce není něco, co vyměníte v úterý odpoledne.
Tvarový faktor hraje roli také v hustotě.LC konektory s 1,25 mm dutinkouposkytují zhruba dvojnásobný počet portů na jednotku racku ve srovnání s 2,5mm tvarovým faktorem SC, což je důvod, proč LC dominuje moderním patch panelům datových center a stále více se objevuje v sekcích adaptérů ODF. SC a FC si stále drží pozici ve starších telekomunikačních závodech, kde zpětná kompatibilita převažuje nad nárůsty hustoty.
Přizpůsobení správného vybavení měřítku vaší sítě
Spojení pobočky s 12-vlákny a koncová stanice s 1500-vláknovými operátory nemají z hardwarového hlediska téměř nic společného a přílišná specifikace plýtvá penězi stejně spolehlivě, jako její nedostatečná specifikace způsobuje výpadky.
Na lehčím konci-méně než 48 vláken-propojovací panel-pro montáž na stěnu nebo 1U do racku- zvládne tuto úlohu sám. Například kancelář SOHO, která se připojuje k GPON ONT, může potřebovat pouze 4- nebo 8{11}}portový panel zakončení vláken poblíž vstupního bodu do budovy. Kabely jsou dodávány předem ukončené, takže není co spojovat a není důvod investovat do infrastruktury na úrovni ODF.
Jakmile počet vláken překročí rozsah 48-až{4}}288, jeden patch panel jej nepřeruší. Vícepatrový podnikový kampus nebo regionální uzel ISP v tomto měřítku těží ze spárování vyhrazeného ODF u hlavního vchodu s propojovacími panely pro montáž do racku v každé skříni IDF. ODF poskytuje čistou vrstvu křížového propojení pro spoje kmenů, zatímco následné panely umožňují místním IT pracovníkům přesměrovat připojení, aniž by museli otevírat spojovací přihrádku. Výběr vpravotypy konektorů z optických vlákenna každé vrstvě-leštění APC pro dlouhé-kanály s rozdělovačem vzdálenosti, UPC pro krátké{2}}datové odkazy s dosahem-zabraňuje kaskádování problémů s odrazivostí mezi vrstvami. To je také měřítko, kde se začíná vyplácet označování a dokumentace; Bez jasné mapy portů spojující pozice spojů ODF s porty propojovacích panelů může řešení problémů s jediným neúspěšným odkazem strávit celé odpoledne.
Za hranicí několika stovek vláken se ODF stává trvalou infrastrukturou budov. Hyperškálová datová centra a telekomunikační centrály v tomto měřítku potřebují modulární-systémy na podlahu se stohovatelnými spojovacími zásobníky, integrovanými směrovacími kanály a předními-přístupovými adaptérovými panely, které umožňují údržbu-horkou uličkou bez přerušení sousedních připojení. Očekává se, že zde nainstalovaný hardware vydrží 15 až 20 let. Vysoká-třídasinglemode pigtailya továrně{0}}testované adaptéry na úrovni ODF jsou sice dražší, ale eliminují neustálý tok volání na řešení problémů v terénu, která levné komponenty časem generují.
Správa kabelů: Přehlížený faktor, který prodlužuje životnost hardwaru
Způsob, jakým je vlákno směrováno přes ODF nebo patch panel, ovlivňuje výkon stejně jako samotný hardware. Narušení poloměru ohybu, zamotané propojovací kabely a stísněné úložiště, to vše přináší ztráty, které se projeví ve stopách OTDR, ale jen zřídka jsou obviňovány ze správné příčiny.
Jednovidové vlákno (standardní G.652) má minimální poloměr ohybu kolem 15 mm a jeho porušení přináší ztrátu makroohybu, která tiše vyčerpává váš rozpočet na propojení. Uvnitř ODF jsou oblasti s nejvyšším rizikem-výstupní body pigtailu, kde se vlákna stáčejí z přihrádek na spoje do panelů adaptérů a volné úložné prostory, kde se svíjí přebytečná vlákna. Zakřivené vodicí kanály a držáky cívky-ve stylu trnu v dobře-zpracovaném ODF udrží každý pramen nad minimálním poloměrem-, i když technik vysune zásobník kvůli údržbě a zasune jej zpět.
Na propojovacím panelu se problém přesouvá z vnitřních ohybů na externí správu kabelů. LC panel se 48 -porty v rušném datovém centru hromadí desítky kabelů, které se hromadí ze své přední strany, a bez horizontálních a vertikálních kabelových manažerů se tyto kabely zamotávají, tahají za těla konektorů a zatěžují pružinu objímky konstantní boční silou. Tento mechanický tlak urychluje opotřebování-čela a postupně zvyšuje ztrátu vložení – problém, kterému mohou pásky na suchý zip, správné servisní smyčky a konzistentní značení zcela zabránit, pokud je disciplína od prvního dne.
Uspořádání ODF také ovlivňuje, jak často jsou konektory rušeny ve směru proudu. Když mají kmenová vlákna přiměřenou provozní vůli a čisté trasy vedení, probíhají testy OTDR a údržbové spoje bez tahání nebo kroucení jakéhokoli vlákna. Pokaždé, když je konektor namáhán, odpojen a znovu usazen-, jeho koncová plocha se kontaminuje a mikro-škrábne. Konstrukce pro přístup s malou-silou od začátku znamená méně zásahů údržby-a méně zásahů údržby znamená delší životnost konektoru.
Dát to všechno dohromady
ODF nebo patch panel není pro většinu sítí rozhodnutím buď/nebo-je otázkou, které zařízení kam jde. ODF ukončuje hlavní kabely a poskytuje dlouhodobá -křížová{3}} propojení. Patch panel poskytuje technikům flexibilní záplatovací vrstvu blízko zařízení. Správná topologie je prvním krokem.
Druhým krokem je vše kolem toho: kvalita objímky a stupeň lesku přizpůsobený každé vrstvě, dimenzování krytu založené na skutečném počtu vláken místo dohadů a vedení kabelů, které chrání konektory před zbytečným mechanickým namáháním. Nic z toho není okouzlující práce, ale je to rozdíl mezi továrnou na vlákna, která běží čistě 15 let, a továrnou, která každé čtvrtletí generuje servisní volání.
