Jedno vlákno nebo dva -, to je hlavní rozdíl mezi simplexními a duplexními optickými kabely. Ale výběr mezi nimi tvoří více než jen materiálové náklady. Určuje hustotu vašeho propojovacího panelu, specifikaci každého propojovacího kabelu v provozu a - nejkritičtěji -, zda fyzická architektura celého vašeho propojení skutečně odpovídá požadavkům sítě. Zde je rychlé-referenční srovnání, a pokud potřebujete úplný obrázek, pokračujte ve čtení.
Simplexní optický kabel: Jedno vlákno, jeden směr
Simplexní kabel z optických vláken má jeden pramen skleněného nebo plastového vlákna uvnitř jednoho ochranného pláště. Přenáší data v jednom směru - od zdroje k přijímači, tečka. Žádná zpáteční cesta, žádná oboustranná-konverzace.
Tento-design se hodí pro konkrétní sadu úloh. CCTV dohled je klasickým příkladem: kamera zachycuje video a posílá tok do záznamové jednotky. Rekordér nikdy nemusí posílat data zpět do kamery přes stejné vlákno. Sítě průmyslových senzorů fungují stejným způsobem -, že teplotní sonda v továrně odesílá údaje do řídicího panelu a řídicí panel nemá důvod mluvit.
Simplexní kabely také provozují vysílací infrastrukturu. V televizní produkci kamera přenáší svůj signál do centrální vysílací jednotky prostřednictvím simplexního optického spoje. Lékařské zobrazovací zařízení - endoskopické systémy, některé rentgenové přístroje - spoléhají na stejný jednosměrný přístup. Zobrazovací zařízení vysílá data ve vysokém-rozlišení do zpracovatelské stanice, a to je celá datová cesta.
Po fyzické stránce je simplexní vlákno lehčí a zabírá méně místa v zásobníku. Jedno vlákno zakončené anSC optický konektornebo FC konektor se rychle instaluje a snadno řeší problémy. Jedno vlákno, jedno zarovnání, jeden potenciální bod selhání - a tato jednoduchost má skutečnou hodnotu ve velkých-nasazeních senzorů, kde provozujete stovky jednotlivých propojení.
Duplexní optický kabel: -dvoucestná komunikace
Duplexní kabel z optických vláken spojuje dva prameny vláken dohromady v konfiguraci zipu - dva prameny vedle sebe, spojené tenkým proužkem materiálu pláště. Jeden kabel řídí vysílání (TX), druhý přijímá (RX), takže jediný kabel poskytuje plnou obousměrnou komunikaci.
Přemýšlejte o tom, co se děje uvnitř datového centra. Server komunikuje s přepínačem - požadavky zhasnou, odpovědi se vrátí a oba směry zůstanou obsazené současně. Podlahové spínače se přivádějí do hlavní páteře a každý z těchto uplinků přenáší provoz oběma směry. To není náhoda; tak fungují protokoly. Ethernet, Fibre Channel, SONET - všechny předpokládají současnou odesílací-a-cestu pro příjem. Duplexní vlákno existuje, protože moderní sítě se nestřídají.
Plně -duplexní provoz znamená, že obě vlákna zůstanou aktivní současně. Pracovní stanice vyšle požadavek na server na jednom řetězci, zatímco server odešle odpověď zpět na druhý. Žádné čekání, žádné odbočování-, žádné plýtvání šířkou pásma. To se liší od polovičního{5}}duplexu, kde se data šíří oběma směry, ale pouze jedním směrem, - od modelu vysílačky-, kde podržíte tlačítko pro hovor a druhá osoba čeká.
Duplexní propojovací kabely jsou zakončeny párovými konektory. AnDuplexní propojovací kabel LC-na{1}}LCje dnes nejrozšířenější kabelovou sestavou v datových centrech díky kompaktní 1,25mm koncovce LC konektoru a přímé kompatibilitě s transceivery SFP a SFP+.
Jeden{0}}režim versus vícerežim
Simplexní i duplexní kabely z optických vláken se dodávají v single{0}}mode a multimode. Tato volba určuje vzdálenost a šířku pásma, takže stojí za to jí jasně porozumět.

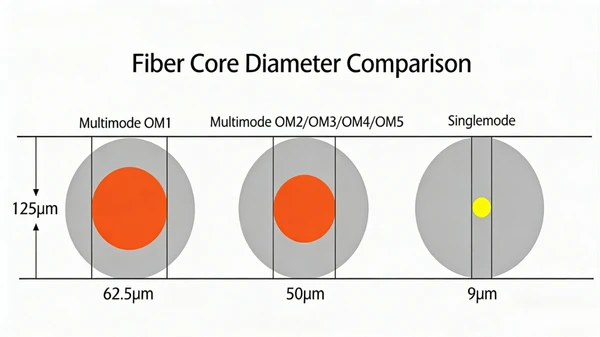

Jedno{0}}režimové vlákno má průměr jádra 8 až 10 mikronů a přenáší jeden paprsek světla. Toto těsné jádro eliminuje modální rozptyl, což udržuje signál čistý na dlouhé vzdálenosti - mluvíme o kilometrech, nikoli metrech. Jedno-režimové simplexní a duplexní kabely jsou standardem pro telekomunikační páteřní sítě, metropolitní sítě a jakékoli spojení na vzdálenost několika kilometrů. Cena je vyšší, protože jednorežimové transceivery využívají laserové zdroje světla spíše než levnější LED diody ve vícevidových systémech.
Multimode vlákno běží na větším jádru - 50 nebo 62,5 mikronů - a umožňuje průchod několika světelných režimů současně. To poskytuje silnou šířku pásma v krátkých úsecích, ale signál degraduje rychleji, protože tyto vícenásobné světelné cesty dopadají na přijímač v mírně odlišných časech. Modální disperze pokrývá efektivní multimódové vzdálenosti na 300 až 550 metrů pro 10G spojení, v závislosti na kvalitě kabelu OM3 nebo OM4. Pro sítě kampusů, propojení v rámci{11}}budování a krátké provozy datových center je nákladově efektivní volbou{12}}multimode duplexní vlákno.
Kde tyto kabely končí v distribučních bodech, je to dobře{0}} specifikovánosvorkovnice z optických vlákenudržuje spojovací body organizované a chráněné. Tento detail ušetří hodiny řešení problémů, když honíte problematický odkaz měsíce po instalaci.
Simplex vs Duplexní kabely z optických vláken
Cena je první věc, na kterou se ptáme. Simplexní kabel používá jeden pramen vlákna a jeden konektor na konec o - méně materiálu, nižší cena za běh. Když protahujeme stovky signálů ze senzorů průmyslovým zařízením nebo zapojujeme do budovy -široké CCTV sítě,-úspory za běh se rychle nahromadí. Duplexní kabel je dražší kvůli druhému vláknu a dalším konektorům, ale poskytuje obousměrnou schopnost, kterou simplex nemůže replikovat.
Instalace je druhá otázka. Simplexní kabely jsou tenčí, flexibilnější a snáze se vedou těsným vedením. Duplexní kabely jsou širší díky konstrukci zipu, která vytváří překážky v propojovacích panelech s vysokou-hustotou. Ale tady je kompromis: duplexní kabely eliminují potřebu spravovat dva samostatné simplexní běhy, když projekt vyžaduje obousměrnou komunikaci. V síťových prostředích je jeden duplexní kabel čistší než dva simplexní kabely vedené do stejného cíle.
Kapacita šířky pásma upřednostňuje duplex v jakémkoli síťovém kontextu. Současný obousměrný-tok dat znamená, že plná kapacita vašeho propojení funguje oběma směry najednou. Simplexní odkaz přiděluje veškerou šířku pásma jednomu směru -, což je efektivní pro přenosy senzorů a vysílání, ale nepodporuje cyklus odesílání-a{5}}, který vyžaduje síť IP.
Kompatibilita konektorů je u obou typů stejná. To saméadaptéry z optických vlákenpřipojení SC-k-SC nebo LC{2}}k-LC lze zaměnitelně s simplexními a duplexními sestavami. Dva simplexní kabely mohou nahradit jeden duplexní kabel a platí opak. V praxi je pro síťová připojení preferován duplex, protože udržuje vedení kabelů čistší.
Kde používat kabely z optických vláken Simplex
Simplex vlákno patří do každé aplikace, kde data proudí jedním směrem od zdroje k přijímači: CCTV a video monitorovací systémy, senzory průmyslové automatizace a monitorovací sítě IoT, distribuce vysílaného signálu (jako jsou zdroje z kamery-do{1}}výrobního zařízení), přenos lékařských obrazových dat (např. endoskop{2}}do{3}}propojovací stanice detekční stanice) a dálniční senzorové systémy a stadiónová relé.
Ve všech těchto scénářích zdrojové zařízení generuje data a přijímající zařízení je spotřebovává. V návrhu aplikace neexistuje žádný zpětný kanál, takže provoz duplexního kabelu zvyšuje náklady bez přidání funkce.
Kde používat duplexní optické kabely
Duplexní vlákno prochází všude, kde probíhá obousměrná komunikace -, která pokrývá převážnou většinu síťové infrastruktury. Páteřní připojení LAN mezi přepínači a směrovači, spoje mezi servery{2}}k-přepínání v datových centrech, připojení WAN mezi budovami, připojení optických vláken-k--deskovému nasazení pro pracovní stanice s vysokou-šířkou pásma a připojení k optickým modemům a konvertorům médií, to vše běží na duplexním vláknu. Pokud zařízení na obou stranách odesílá i přijímá data - a to popisuje každé síťové zařízení postavené za posledních dvacet let, - je třeba specifikovat duplexní kabel.
Jeden vývoj, o kterém stojí za to vědět: BiDi (obousměrné) transceivery dosahují obou{0}}komunikace po jednom vláknu pomocí různých vlnových délek pro vysílání a příjem. BiDi transceivery spárované s simplexními kabely snižují počet vláken v metru a v přístupových sítích, kde je málo místa v potrubí. Tento přístup vyžaduje na obou koncích transceivery specifické pro vlnovou délku -, takže jde spíše o cílené řešení než o obecnou náhradu duplexu.
Jak vybrat správný optický kabel pro vaši aplikaci
Rozhodnutí spočívá v jedné otázce: přenáší spojení data jedním nebo dvěma směry? Jednosměrné - senzor napájející přístrojovou desku, kamera napájející záznamník - znamená simplexní. Dva směry - libovolné síťové připojení - znamená duplexní.
Kromě toho nepřehlížejte kvalitu ukončení. Čistý, řádně vyleštěnýrychlý konektor z optických vlákenna každém typu kabelu pokaždé předčí špatně zakončený prémiový kabel. Nejlepší kabel na trhu nezachrání spoj se špinavou nebo špatně zarovnanou koncovkou.
Pro většinu síťových sestav má smysl kombinace obou typů kabelů. Spusťte duplex pro aktivní síťová připojení. Použijte simplex pro vyhrazené monitorování, senzory a vysílání. Přizpůsobení typu kabelu skutečnému datovému toku - namísto výchozího duplexního režimu při každém běhu - udržuje náklady na materiál pod kontrolou a kabelové cesty lze spravovat, aniž byste se museli vzdát výkonu tam, kde se to počítá.
