Co je to PoE injektor a jak jej používat

Někde na stropě vaší budovy potřebuje bezdrátový přístupový bod jak síťové připojení, tak zdroj napájení -, ale nejbližší zásuvka je o dvě místnosti dál. Provoz vyhrazených elektrických rozvodů by narušil rozpočet. To je přesně ten problém, který PoE injektor řeší: spojuje data a elektrické napájení do jediného ethernetového kabelu. A když se tento kabel připojí zpět k páteřní síti z optických vláken -, jak je tomu ve většině moderních komerčních sítí -, vytvoří kombinace dlouhého-vlákna a posledního{7}}mile PoE jednu z nejflexibilnějších architektur nasazení, které jsou dnes k dispozici.

Co přesně je PoE injektor?

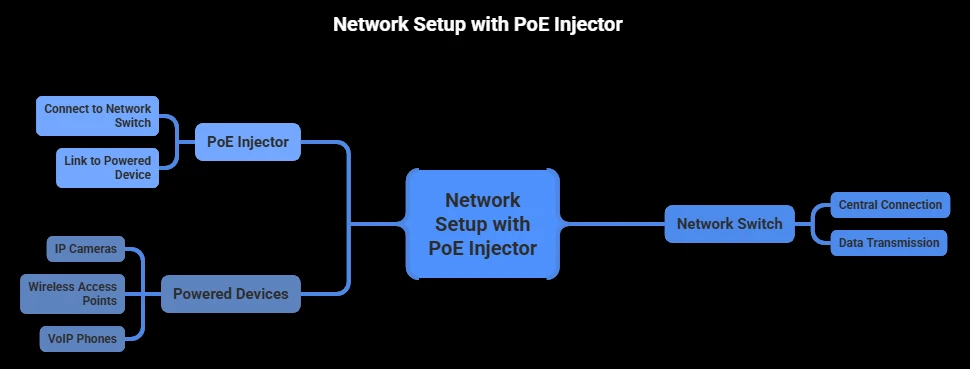

PoE injektor, označovaný také jako midspan nebo PoE adaptér, vkládá elektrické napájení do standardního ethernetového kabelu. Řídí se standardy IEEE 802.3af, 802.3at a 802.3bt a je umístěn mezi síťovým přepínačem bez -PoE a napájeným zařízením (PD), jako je IP kamera, VoIP telefon nebo bezdrátový přístupový bod. Přijímá dva vstupy - ethernetová data z přepínače a střídavý proud ze zásuvky - a poté výstup jediného kabelu přenášejícího napájení i data do koncového bodu.

V provozu zůstávají miliony starších ethernetových přepínačů. Nahradit je všechny modely s podporou PoE-by bylo plýtvání. PoE injektor překlenuje mezeru za zlomek nákladů, prodlužuje životnost stávajícího zařízení a zároveň umožňuje moderní napájená zařízení.

Jak funguje PoE injektor

Typický PoE injektor má dva ethernetové porty RJ45:Data In(připojený k upstream switchi nebo routeru) aPoE/datový výstup(připojeno k napájenému zařízení). Třetí přípojka - napájecího kabelu střídavého proudu - se zapojuje do standardní zásuvky.

Interně převádí střídavý -na-stejnosměrný proud napájení ze zásuvky na regulovaný stejnosměrný proud, obvykle 48–57 V u modelů vyhovujících standardům-. Toto stejnosměrné napájení se spojí s datovým signálem Ethernetu na odchozím kabelu. Napájené zařízení na vzdáleném konci interně odděluje napájení od dat, přičemž každé používá pro svůj příslušný účel.

Před zahájením dodávky energie provedou vstřikovače-kompatibilní s IEEE aproces podání ruky: injektor vyšle nízkonapěťovou sondu po kabelu, a pokud zařízení kompatibilní s PoE-odpoví správným podpisem, obě vyjednají přesný výkon. Teprve po úspěšném vyjednávání proudí síla. Žádná platná odezva znamená, že z injektoru neodejde žádné napájení -, což chrání zařízení bez -PoE před náhodným poškozením.

Aktivní vs. pasivní PoE injektory

Tento rozdíl může znamenat rozdíl mezi bezpečnou instalací a smaženým zařízením. Anaktivní PoE injektorsplňuje standardy IEEE 802.3af/at/bt: handshake, vyjednává napětí a přizpůsobuje dodávku tak, aby odpovídala potřebám připojeného zařízení. Aktivní vstřikovače jsou profesionální-volbou.

A pasivní PoE injektorto všechno přeskakuje. Tlačí pevné napětí - běžně 24V nebo 48V - bez ohledu na to, co je na druhém konci. Žádné podání ruky, žádné vyjednávání, žádná záchranná síť. Zapojení 24V zařízení do 48V pasivního injektoru způsobí trvalé poškození. Pasivní modely stále slouží k implementaci rozpočtu s hardwarem{10}}odpovídajícím napětí, ale vyžadují ruční ověření před každým připojením.

PoE standardy ve zkratce

Spíše než se brodit hustými dokumenty se specifikacemi použijte toto srovnání k nalezení správného standardu pro vaše zařízení:

Sloupec "Dostupné na zařízení" je nejdůležitější při dimenzování vstřikovače. Energie se rozptyluje jako teplo podél kabelu - přibližně 15–20% ztráta na celých 100 metrů s kvalitní měděnou kabeláží. Vždy se shodujte nebo překračujte skutečný odběr zařízení, nikoli pouze štítek standardu.

Krok-za-krokem: Jak nainstalovat PoE injektor

Následující návod používá bezpečnostní IP kameru, ale tento proces se vztahuje na jakékoli zařízení-napájené PoE. Není vyžadována žádná softwarová konfigurace - PoE injektory jsou plug-{3}}and{4}}hardwarové.

Krok 1 - Bench-test nejprve.Připojte kameru, injektor a zapněte pracovní stůl. Ověřte, zda se kamera zapíná, získává IP adresu a streamuje video. Nakonfigurujte všechna nastavení, když je zařízení na dosah ruky.

Krok 2 - Umístěte vstřikovač.Umístěte jej do blízkosti přepínače -, potřebuje přístup k zásuvce střídavého proudu a krátkému ethernetovému vedení k portu přepínače.

Krok 3 - Připojte vstup dat.Veďte kabel Cat5e, Cat6 nebo Cat6a od přepínače k ​​portu Data In vstřikovače. Výběr správnéhokategorie patch kabelůzajišťuje integritu dat a adekvátní dodávku energie.

Krok 4 - Připojte napájený výstup.Protáhněte druhý ethernetový kabel z portu PoE/Data Out do ethernetového konektoru kamery. Maximální délka kabelu: 100 metrů (328 stop) podle specifikace IEEE.

Krok 5 - Zapněte napájení.Zapojte napájecí kabel injektoru do zásuvky ve zdi. Potřesení rukou proběhne automaticky -, kamera by se měla zapnout během několika sekund.

Krok 6 - Připojte a ověřte.Nainstalujte kameru trvale, potvrďte přenos videa a ověřte, zda je nahrávání aktivní.

Překlenovací vlákno a PoE: Kde se dlouhý-tah potkává poslední-míle

Zde se konverzace posouvá od obecných doporučení PoE k architektuře, která se skutečně škáluje. Měděný Ethernet dosahuje maxima na 100 metrů. Optická kabeláž přenáší signály napříč kilometry bez degradace. V sítích zahrnujících více budov nebo venkovních oblastí se vlákno stará o páteř, zatímco měď dodává poslední segment do koncových bodů. PoE injektor sedí přesně v tomto bodě přechodu vlákna-na-měď, což z něj dělá jedno ze strategicky nejdůležitějších zařízení v hybridní síti.

Níže uvedená tabulka ukazuje, proč tato hybridní architektura předčí čistou měď:

Kde je v těchto sítích fyzicky umístěn PoE injektor? Přímo v místě, kde se vlákno stává mědí. Při nasazení FTTP přichází optický signál přes vlákno zakončené přesněkonektory z optických vlákenv media konvertoru nebo ONT. Ethernetový výstup se přivádí přímo do PoE injektoru, který napájí kamery, přístupové body nebo telefony bez dodatečného elektrického vedení na jakémkoli koncovém bodě.

Stejná logika platí v měřítku. Když jeden optický svazek slouží více nájemcům - rozdělenýmrozbočovače PLC s optickými vláknydo samostatných linek - každá provozovna má svůj vlastní ONT, vlastní Ethernet handoff a vlastní PoE injektor napájející místní zařízení. Role injektoru se nikdy nemění: přemosťuje datový-pouze ethernetový zdroj a zařízení, které potřebuje data i napájení.

Uvnitř stojanů na vybavení se vzor opakuje v menším fyzickém měřítku. Technici vedou vlákno skrzsvorkovnice z optických vlákena patch panely, pak použijteadaptéry z optických vlákenke spojení spojení mezi hlavními kabely a distribučními linkami. Jakmile signál přejde na měď na výstupu propojovacího panelu, injektor PoE přidá napájení konkrétním portům -, není potřeba úplný upgrade přepínače PoE.

The Missing Link: PoE Fiber Media Converter

Standardní konvertor médií převádí optické signály na elektrické signály Ethernet a naopak -, ale aPoE vláknový media konvertorjde ještě o krok dál. Kombinuje konverzi vláken-na-měď a vstřikování PoE do jednoho zařízení, čímž zcela eliminuje potřebu samostatného injektoru PoE.

To je důležité v reálném{0}}světě nasazení. Uvažujme o garáži, kde jsou IP kamery umístěny 500 metrů od nejbližší síťové skříně. Měď nemůže dosáhnout takové vzdálenosti. PoE konvertor optických médií u vjezdu do garáže přijímá příchozí optickou linku a vysílá ethernetové připojení s podporou PoE- přímo do kamery. Jedno zařízení, jeden kabel ke kameře, žádná zásuvka v místě kamery.

Při vyhodnocování konvertorů optických médií PoE potvrďte standard PoE (802.3af/at/bt), ověřte typ vlákna (jednotlivý-režim vs. multimódový) a přiřaďte typ konektoru vaší infrastruktuře. Kvalitapropojovací kabel z optických vlákenv tomto okamžiku předání přímo ovlivňuje kvalitu signálu a dlouhodobou-spolehlivost.

PoE injektor vs. PoE přepínač: Který potřebujete?

Přepínač PoE má napájení PoE zabudované v každém portu - a data jsou standardně dodávána bez dalšího hardwaru. Díky tomu je ideální, když většina připojených zařízení potřebuje PoE. Znamená to ale také výměnu vašeho stávajícího přepínače bez -PoE, který s sebou nese vyšší počáteční náklady a může být zbytečný, pokud napájení skutečně vyžaduje jen hrstka zařízení.

PoE injektor přidává možnost PoE jeden port po druhém. Potřebujete napájet jednu IP kameru u vstupu do skladu? Jednoportový PoE injektor to zvládne za 15–30 USD, aniž by se dotkl zbytku vaší sítě. Chcete přidat několik bezdrátových přístupových bodů v malé kanceláři? Multi-portový gigabitový PoE injektor (4 nebo 8 portů) pokryje práci a zároveň zachová vaši stávající investici do přepínače. Bod zvratu obvykle nastává kolem 8–12 zařízení PoE -, poté se vyhrazený přepínač PoE obvykle stává nákladově{11}}efektivnějším a snáze se spravuje.

Co je třeba zvážit před nákupem

Každý nákup řídí tři faktory. První,počet zařízení: jednoportový PoE injektor obsluhuje jednu kameru nebo AP; multi{0}}portové modely slouží větším instalacím. Druhý,energetický rozpočet: sečtěte příkon každého zařízení a vyberte model, který přesahuje celkový odběr. Základní IP kamera má výkon 8–12W; PTZ kamera s topením může vyžadovat 50 W+. Za třetí,rychlost a napětí: Zařízení IEEE 802.3af/at/bt se standardizují na 48V a vyjednávají automaticky, ale starší zařízení mohou očekávat 12V nebo 24V. Ověřte také gigabitovou propustnost - gigabitový PoE injektor zabraňuje překážkám u koncových bodů s velkou šířkou pásma, jako jsou multi-megapixelové kamery nebo Wi{8}}Fi 6 přístupové body.

Bezpečnost, kvalita kabelů a spolehlivost

Injektory PoE kompatibilní s IEEE-se řadí mezi nejbezpečnější zařízení pro dodávku energie v sítích. Mechanismus handshake udržuje porty elektricky inertní, dokud není detekován platný podpis PoE - žádné riziko pro náhodně připojené zařízení bez -PoE.

U kritických{0}}instalací připojte PoE injektor k nepřerušitelnému zdroji napájení (UPS). Vzhledem k tomu, že zařízení PoE přijímají energii prostřednictvím síťového zařízení, UPS na injektoru poskytuje záložní baterii pro každý připojený koncový bod současně.

Kvalita kabelů si zaslouží více pozornosti, než se jí obvykle dostává. Vždy používejte pevné-měděné ethernetové kabely kategorie Cat5e nebo vyšší. Měděné-kabely z hliníku (CCA) jsou levnější, ale mají vyšší elektrický odpor, - větší ztráty energie, více tepla a skutečné riziko požáru v instalacích PoE++ s výkonem 60–90 W. Ať už pracuje ssíťové adaptéry z optických vlákennebo měděné koncové body, kvalita materiálu v každém koncovém bodě určuje dlouhodobou spolehlivost-.
