Co je to pancéřovaný kabel? Struktura, Typy A Aplikace

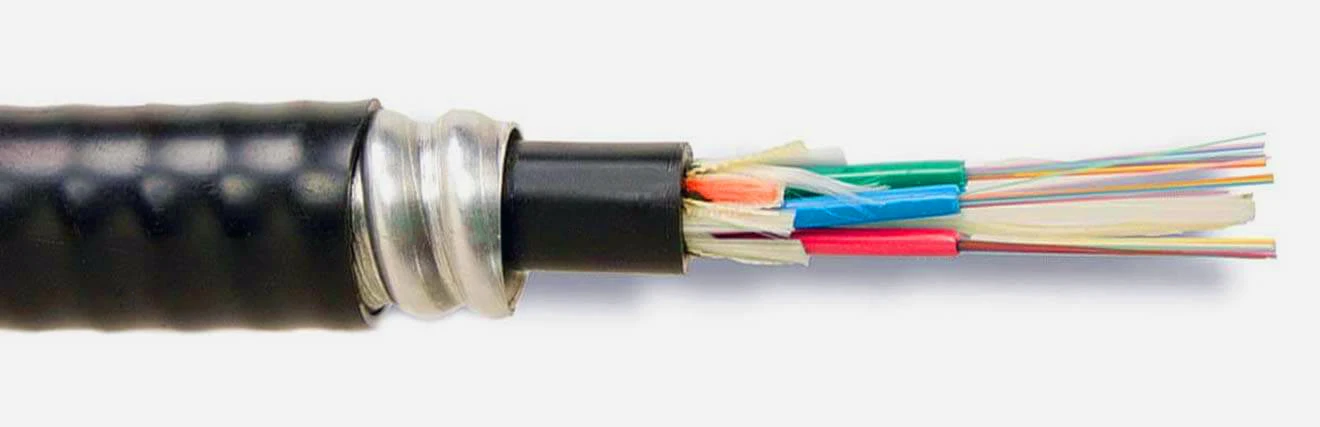

Pancéřovaný kabel z optických vláken je obyčejné vlákno s kovovou vrstvou -oceli nebo hliníku- obalenou kolem jádra. Zabraňuje tomu, aby věci drtily, žvýkaly nebo jinak ničily váš kabel. Datová centra, kampusy, továrny, všude tam, kde je cesta drsná.

Pokud již znáte základy a potřebujete jen vybrat správný typ, přeskočte dolů na srovnávací tabulku. Jinak zde je návod, jak se tyto kabely skládají a kde každý typ dává smysl.

Jak se vyrábí pancéřový kabel

Začněte zvenku a zapracujte dovnitř. Vnější plášť je polyetylen pro venkovní kabel, PVC nebo LSZH pro vnitřní. Pod tím je uložena vrstva aramidové příze pro pevnost v tahu při tahu. Pak brnění. Uvnitř pancíře žijí vlákna v těsných-buňkách nebo volných trubkách v závislosti na aplikaci.

Většina z nich je identická s jakýmkoli jiným optickým kabelem. Část, kterou lidé mají tendenci přehlížet, je vztah mezi typem pancéřování a konstrukcí nárazníku, protože to ovlivňuje, jak skutečně ukončíte kabel na místě. Vnitřní pancéřované kabely používají těsné-bufferované vlákno s 900 µm na vlákno-můžetekonektorypřímo na ně a úplně přeskočit rozvětvení, což je fajn. Venkovní pancéřované kabely mají volnou-trubkovou konstrukci, vlákna plovoucí v gelovém nebo suchém-blokovém materiálu uvnitř větších trubek. To zvládá teplotní výkyvy mnohem lépe (obvykle jste hodnoceni až do -40 stupňů), ale než se spojíte, musíte se rozhýbat, a to je krok navíc, který nikdo nedělá rád v terénu v 7 hodin ráno.

Ať už běžíšjeden-režim nebo vícerežimje zcela oddělená otázka od brnění. Single-režim pro vzdálenost a šířku pásma, multimode pro kratší odkazy. Brnění se nedotýká optického výkonu.

Hliníkový zámek vs. vlnitá ocel: Jaký typ pancíře potřebujete?

Pro vnitřní práce v Severní Americe dominuje hliníkové blokování. Datová centra, nemocniční IT skříně, vládní budovy, univerzitní budovy-to je všude. Šroubovité omotání dává kabelu dostatečnou flexibilitu, aby mohl vést skrz přihrádky a J{3}}háky, aniž by se každý ohyb změnil ve zápas.

Zde je věc, o které se dost nemluví: hliníkové blokování může eliminovat vedení na mnoha vnitřních tratích. Místo obvyklých dvou-kroků-instalace potrubí a následného vytažení kabelu-protáhněte pancéřový kabel podél žebříku nebo přímo otevřeným stropem. V budově s 30 nebo 40 jízdami jsou to dny mimo plán, ne hodiny. Nese také plenární a stoupající hodnocení, což je důležité, protože mnoho z těchto běhů nakonec prochází vzduchovými-prostory.

Hliníkové blokování však není skutečně odolné proti hlodavcům-. V tom musíme mít jasno. Šroubovité obaly se překrývají, ale je tu dost mezera, kterou odhodlaná veverka nebo krysa prokousá. Viděl jsem následky. Pokud má web zdokumentovanou historii hlodavců, ani o tom nepřemýšlejte-přejděte rovnou na vlnitou ocel.

Vlnitá ocelová páska tvoří utěsněnou trubku s nulovými mezerami. To je to, co chcete pro přímé-pohřební trasy, instalace potrubí mezi budovami a průmyslovými areály-rafinérie, doly, výrobní podlahy-, kde máte co do činění s chemikáliemi, vibracemi a vysokozdvižnými vozíky. Kabel je těžký a tuhý, což z něj dělá problém pro těsné vnitřní vedení, ale pod zemí nebo v kabelovém žlabu to vůbec nevadí. Zvlnění vám také poskytuje slušnou bariéru proti vlhkosti, což je součástí toho, proč funguje pro zakopání i ve vlhké půdě, aniž byste vždy potřebovali samostatný vnitřní kanál.

Pro opravdu extrémní věci-přistání v ponorkách, přechody přes řeku-existují specializované varianty pancíře z ocelových drátů a pletených pancířů, které jsou vyrobeny pro mnohem vyšší tahové zatížení, než jaké může zvládnout páskové pancéřování. Ale to je jiný rozhovor.

Vnitřní, venkovní a vnitřní/venkovní kabel

Vnitřní pancéřovaný kabel: pevné-vlákno, hliníkové pancéřování,-nehořlavý plášť. Venkovní: volné-vlákno z trubek, vlnitá ocel, sloučeniny blokující vodu-. Dost jednoduché.

Ten, který se v kampusových projektech objevuje stále více, je pancéřový kabel pro vnitřní/venkovní-kabely. Jde o to, že vedete jeden kabel z vnějšího vstupu potrubí, skrz prostup budovou, nahoru do stoupačky, do telekomunikační místnosti-bez spojů na vstupním bodu budovy. To je o jeden spojovací kryt méně na přechod plus veškerá práce za tím. U kampusu s 10 nebo 15 budovami se to rychle sčítá. Tyto kabely obvykle kombinují volné-trubkové vlákno s LSZH nebo stoupacím pláštěm a hliníkovým blokovacím pancířem.

Proč se obtěžovat s extra náklady?

Pancéřovaný kabel vede o 20 až 40 procent více než ekvivalentní nepancéřovaný kabel, takže potřebujete důvod.

Hlodavci. To je důvod a není to ani zdaleka. Jedno prokousání-na neozbrojeném kampusu znamená nouzový dojezd náklaďáku, spojovací techniku, nový hardware a mnoho hodin nebo dní prostojů, zatímco čekáte, až se to všechno sejde. Tento jediný účet za opravu téměř vždy převyšuje částku, kterou byste utratili za modernizaci celé kabelové trasy na pancéřované. Takže zařízení, která tím jednou prošla? Zapisují pancéřový kabel do každé specifikace. Univerzitní kampusy, příměstské kancelářské parky, vše, co hraničí s otevřenou krajinou, kde jsou aktivní veverky, gophery nebo krysy. Vlnitá ocel pro potvrzené cesty hlodavců. Hliníkové blokování tam, kde jsou hlodavci možná, ale zatím se neosvědčili.

Druhý důvod: vnitřní prostory s-vysokým provozem. Skladové stropy, tovární mezipatra, maloobchodní zadní--domov. Kryje ho hliníkový zámek.

Za třetí: přímý pohřeb. Prostě nemůžete dát holý kabel do země a očekávat, že to přežije.

Ukončení: Před-Ukončeno nebo pole-Ukončeno

Před-dodávají se hotové pancéřové kabely s konektory již nasazenými-LC a SC propropojovací kabely, MPO/MTP pro kmeny. Tovární ukončení trvale dosahuje vložný útlum pod 0,2 dB a hodně štěstí, aby se s tím vyrovnal v poli, když také bojujete s pásem brnění. Pokud jsou vaše běhy plánované a měřené, je tah předem-ukončen.

Ukončení pole má smysl, když nemůžete přesně určit délky. Venkovní výkopy, modernizace budov, cokoliv, kde by se trasa mohla posunout, jakmile jste skutečně na místě. Budete chtít rotační odizolovač kabelů na brnění. A pamatujte si,-kovové pancéřování znamená spojení a uzemnění podle článku 770 NEC. Je to další krok, který u nepancéřovaného kabelu neexistuje, a inspektoři jej zcela zkontrolují.

Výběr kabelu pro konkrétní úkoly

Křížové připojení datového centra-zapnutoOM3 nebo OM4 multimode: před-ukončené hliníkové blokovací kufry. Rychlá instalace, čistá optická čísla ihned po vybalení.

Páteř kampusu mezi budovami: venkovní vlnitá ocel s gelovými-jednotlivými-volnými-vlákny s výplní. A prosím, specifikujte více vláken, než si myslíte, že potřebujete. Tahání druhého kabelu za tři roky stojí výrazně více než přidání pramenů k původní objednávce. Viděli jsme projekty, kde zdvojnásobení počtu přidalo možná 15 procent k nákladům na kabel, ale ušetřilo by celou druhou instalaci. Na vzdáleném konci ukončete propojovací panel a připojte se k zařízení ssimplexní nebo duplexní propojovací kabely.

Běží v exteriéru i interiéru bez dobrého spojovacího bodu: pancéřovaný kabel{0}}pro vnitřní i venkovní použití. Jeden kabel, žádný přechodový spoj, čistší kusovník.

Platné normy

IEC 60794 pokrývá mechanické a environmentální testování. ITU-T G.652 definuje jednorežimové vlákno{4}}specifikace. Pro kabeláž komerčních budov v Severní Americe se díváte na ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) zajišťuje spolehlivost mimo závod. Hodnoty požární bezpečnosti spadají pod UL 1666 a NFPA 262. Změňte požární hodnocení pro dráhu – stoupačku, přetlakovou komoru, všeobecné použití – a všechno to vytrhnete. Nikdo nechce ten rozhovor s projektovým manažerem.

Několik poznámek k instalaci

Poloměr ohybu na pancéřovém kabelu je 10 až 20násobek vnějšího průměru. Překonejte to a vlákno-natrvalo zalomíte. Vždy spojte a uzemněte kovové brnění na obou koncích podle NEC 770.

Když svlékáte brnění pro ukončení pole, ponechte asi 10 až 12 palců brnění-volný ocas pro přístup k vyrovnávací paměti. A s hloubkou rotačního odizolovače to půjde snadno. Nakrájejte 900µm vyrovnávací vrstvu pod ní a máte problém, který se projeví až při testování-nebo hůře, o šest měsíců později jako občasný.

Ještě jednu věc lidé zapomínají: pokud protahujete pancéřový kabel stávajícím vedením, zkontrolujte výplň. Větší vnější průměr znamená, že vedení, do kterého se pohodlně vejde neozbrojený kabel, může být pro pancéřovanou verzi příliš těsné. Nejprve změřte.
