Co je ODF? Vysvětlení optického distribučního rámce

Optický distribuční rám, obvykle zkrácený na ODF a někdy nazývaný jako optický distribuční rám, je strukturovaný bod, kde jsou kabely z optických vláken zakončeny, spojeny, záplatovány a chráněny. ODF najdete v telekomunikačních místnostech, sítích FTTH, datových centrech, podnikových budovách a průmyslových komunikačních systémech. Tato příručka je napsána z pohledu inženýrů, kteří podporují projekty optických distribučních sítí (ODN) a optických přístupů, takže cílem není pouze vyjmenovat existující typy ODF, ale také vám pomoci sladit rám s počtem vláken, instalačním prostorem, formátem konektoru, požadavky na spoje a dlouhodobým-plánem rozšíření.

Když kupující porovnávají možnosti, praktickou otázkou jen zřídka je „jaké typy jsou k dispozici?“ Obvykle je to "který typ ODF se skutečně hodí na můj web a co musím potvrdit u dodavatele, než zadám objednávku?" Níže uvedené části odpovídají na obojí a článek končí průvodcem výběrem, kontrolním seznamem specifikací, příklady funkční konfigurace a často kladenými dotazy.

Co je anOptický distribuční rám(ODF)?

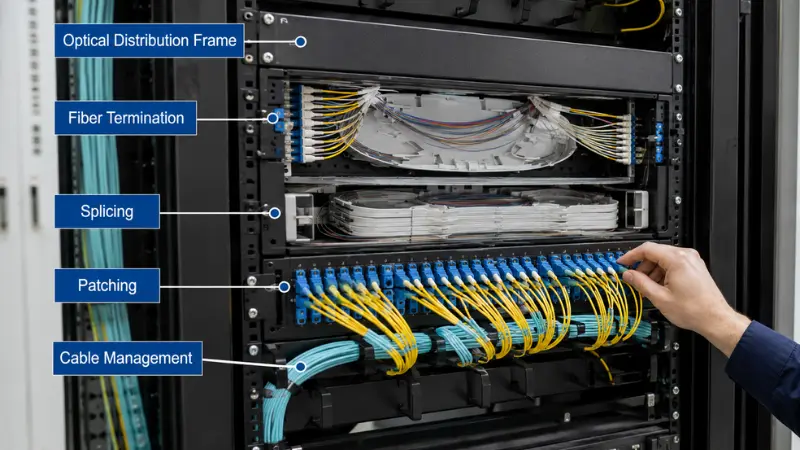

Optický distribuční rám je kryt pro správu vláken, který se používá k ukončení, spojování, záplatování, ochraně a organizaci optických vláken. Příchozí kabely jsou připojeny k odchozím vláknům, pigtailům, propojovacím kabelům nebo pasivním součástem, jako jsou rozbočovače, a každé připojení je označeno, chráněno a přístupné pro údržbu, místo aby zůstalo volné uvnitř krabice.

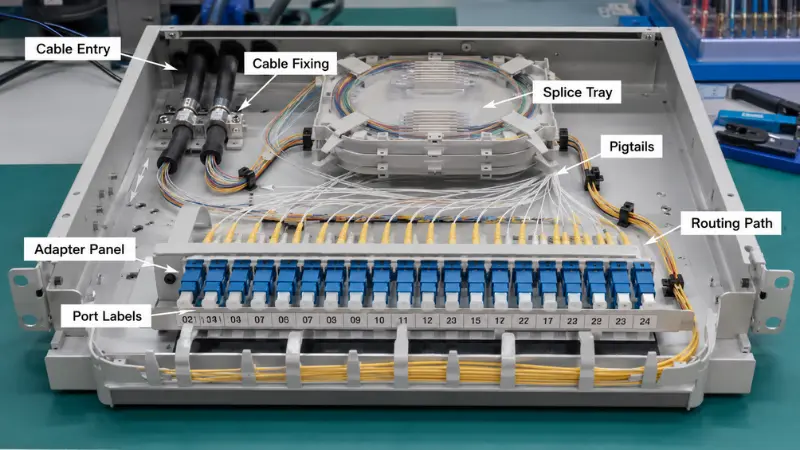

V každodenním provozu dobře{0}}navržený ODF podporuje zakončení vláken, ochranu fúzního spoje, směrování propojovacích kabelů, ukládání nevyužitých kabelů, ochranu konektorů a testování nebo rekonfiguraci sítě. Důvod, proč na tom záleží, je spíše konkrétní než kosmetický: když se chyba objeví mimo pracovní dobu, rám s jasným číslováním portů a přístupnými spojovacími zásobníky umožní technikovi izolovat a opravit spojení během několika minut, zatímco přeplněný, neoznačený rám změní stejnou práci na hodiny ručního sledování vláken. Mnoho stejných funkcí ukončení a ochrany se také objevuje v kompaktním provedeníoptické terminály a rozvodné skříněpoužívá se blíže k předplatiteli, a proto lze obě skupiny produktů snadno zaměnit. K tomuto rozlišení se vrátíme později.

Hlavní typy optických distribučních rámů

ODF lze seskupit podle způsobu montáže, instalačního prostředí, kapacity, vnitřní struktury a aplikace. Mezi nejběžnější kategorie patří montáž do racku, montáž na stěnu, venkovní rámy, lišty DIN, PLC splitter a modulární rámy s vysokou-hustotou. Každá níže uvedená část popisuje, o jaký typ se jedná, kam se hodí a jeden praktický detail, který je při výběru často přehlížen.

Rack Mount ODF

ODF pro montáž do racku se instaluje do standardního 19- racku pro vybavení a je tahounem telekomunikačních místností, datových center, centrálních kanceláří, serveroven a podnikové páteřní kabeláže. Obvykle je nabízen ve výškách 1U, 2U, 3U nebo 4U a lze jej čistě integrovat s přepínači, směrovači a propojovacími panely vedle něj. Přibližně lze uvést, že jednotka 1U často nese až 24 vláken, jednotka 2U přibližně 48 až 96 vláken a jednotky 3U až 4U 96 až 144 vláken nebo více. Tato čísla se výrazně pohybují s formátem adaptéru, takže rám využívající panely LC nebo MPO s vysokou hustotou se vejde mnohem více vláken na U než jeden pomocí SC.

Detail, který rozhoduje o dlouhodobé-použitelnosti, je výběr mezi pevnou a posuvnou zásuvkou. Pevný rám je jednodušší, stabilnější a má nižší cenu, což vyhovuje stabilním páteřním spojům, které se jen zřídka mění. Posuvná zásuvka umožňuje přihrádku vytáhnout dopředu pro spojování a kontrolu, což je lepší volba na jakémkoli rámu, který bude docházet k častým přesunům, přidáváním a změnám. Před určením posuvného typu se ujistěte, že je před regálem dostatek volného prostoru, aby se zásuvka mohla plně vysunout, protože rám s vysokou hustotou, který nelze otevřít v těsné uličce, je obtížné udržovat.

Montáž na stěnu ODF

Nástěnný ODF se připevňuje přímo na stěnu, místo aby seděl uvnitř racku, takže je přirozenou volbou tam, kde žádný rack neexistuje nebo kde je málo místa: malé telekomunikační místnosti, kancelářské budovy, bytové sklepy, podlahové distribuční body a FTTH vstupy do budov. Obvykle je kompaktní, uzamykatelný a vhodný pro střední počty vláken, jako je 12, 24 nebo 48 jader.

Při výběru jednotky pro montáž na stěnu záleží na směru vstupu kabelu více, než se na první pohled zdá. Rám namontovaný v úzkém náběhu nebo šachtě často potřebuje spodní nebo boční vstup spíše než zadní, protože za boxem prostě není místo pro vedení kabelu bez ostrého ohybu. Před objednáním, nikoli poté, co je krabice již na stěně, ověřte směr vstupu, kapacitu vnitřního spojovacího zásobníku, rozložení panelu adaptéru a prostor dostupný pro navíjení vláken.

Venkovní ODF

Venkovní ODF ukončuje a distribuuje vlákno v exponovaných nebo částečně{0}}exponovaných místech, jako jsou přístupové body FTTH, venkovní telekomunikační skříně, distribuce-na sloupech, venkovské širokopásmové a průmyslové areály. Na rozdíl od vnitřního rámu venkovní jednotka žije nebo umírá na svém utěsnění vůči okolnímu prostředí, takže počet portů je pouze polovinou specifikace.

Číslo pro ukotvení je stupeň ochrany proti vniknutí definovaný v mezinárodním standarduIEC 60529 (kód IP). Z praktického hlediska znamená IP54 ochranu proti prachu-a odolnost vůči stříkající vodě, což může být vhodné pro umístění v krytém krytu nebo ve skříni-; IP65 znamená prachotěsné-a chráněné proti nízkému-tlaku vody, což je realističtější minimum pro rám plně vystavený povětrnostním vlivům; a IP66 až IP68 přidávají silnější trysky nebo dočasné ponoření. Všimněte si, že vyšší hodnocení ponoření automaticky neznamená odolnost proti tryskání, protože tyto dva jsou samostatné testy, takže místo, které vidí hnaný déšť i stojatou vodu, může potřebovat dvojí hodnocení. Kromě hodnoty IP zkontrolujte odolnost proti UV záření, konstrukci kabelové průchodky, odolnost krytu proti korozi, způsob uzamykání a způsob řízení kondenzace. Špatně utěsněný venkovní rám je jednou z nejčastějších příčin chyb souvisejících s vlhkostí{12}}roky po instalaci.

DIN lišta ODF

ODF na DIN lištu je kompaktní jednotka, která se nacvakne na DIN lištu uvnitř rozvaděče nebo průmyslového řídicího krytu a je navržena pro nízký počet vláken v automatizačních systémech, silové komunikaci, zařízeních inteligentních sítí, přepravních řídicích skříních a továrních sítích. Jeho hodnota je integrace: přináší zakončení a ochranu vláken do stejného panelu jako elektrické vedení, aniž by vyžadoval samostatný rack.

Při průmyslové práci se podívejte za počet vláken do mechanického prostředí. Vibrace, dostupná hloubka skříně, požadavky na uzemnění a odlehčení tahu kabelu ovlivňují to, zda rám zůstane spolehlivý, a vedení vláken by mělo být uspořádáno tak, aby technik dosáhl na konektory, aniž by narušil blízké napájecí vodiče.

PLC Splitter ODF

Rozbočovač PLC ODF obsahuje pasivní optické rozbočovače uvnitř rámu, takže jedno napájecí vlákno je rozděleno do mnoha účastnických vláken, což z něj činí základní stavební blok přístupových sítí FTTH, GPON a EPON standardizovaných v referencích, jako je např.Doporučení ITU-T G.984 GPON. Jediný rámec může kombinovat ukončení, instalaci rozbočovače, patchování a správu kabelů, což udržuje nasazení pasivní optické sítě v pořádku. Typické konfigurace běží od 1×8 až po 1×32 nebo 1×64 a správný poměr závisí na rozpočtu propojení a hustotě účastníků projektu.

Dva technické body stojí za plánování. Za prvé, dělicí poměr řídí rozložení portů a prostor pro údržbu, protože 1×32 splitter napájí mnohem více výstupních adaptérů než 1×8 a tyto výstupy potřebují prostor pro záplatování a označení bez přeplněnosti. Pomáhá také včasné rozhodnutí mezi centralizovaným rozdělením v jednom uzlu a distribuovaným rozdělením v rámci sítě, což je kompromis-vysvětlený v tomto přehledutypy optických rozbočovačů. Za druhé, nasazení PON téměř vždy používá úhlové-leštěné (APC) konektory. Důvodem je ztráta návratnosti: odrazy ve sdíleném pasivním stromu zhoršují kvalitu signálu pro každého účastníka na pobočce a koncové plochy APC potlačují tyto odrazy mnohem lépe než ploché-leštěné. Před objednáním ověřte poměr rozdělovače, lesk konektoru, uspořádání vstupu a výstupu, dostupné místo v přihrádce na spoje a schéma štítků a prohlédněte siPLC splittermožnosti, které přesně odpovídají vašim potřebám návrhu.

Modulární ODF s vysokou-hustotou

Modulární ODF s vysokou{0}}hustotou je navrženo pro velký počet vláken v omezeném rozvaděči nebo podlahové ploše a je standardní volbou pro datová centra, centrální kanceláře, páteřní sítě operátorů, velké areály a agregační body, které potřebují prostor pro růst. Namísto jednoho pevného panelu tyto systémy používají modulární adaptérové ​​panely, odnímatelné kazety, vícenásobné spojovací zásobníky a navržené směrovací cesty a běžně podporují rozhraní LC nebo MPO/MTP.

Chybou, které je třeba se zde vyhnout, je výběr čistě podle maximálního počtu portů. Při velmi vysoké hustotě se propojovací kabely shlukují dohromady, přední-přístupový prostor je těsný a přeplněný rámeček vede k náhodnému odpojení nesprávného portu během údržby. Rozhodující otázka pro práci s vysokou-hustotou, včetně volby LC-verzus{5}}pole popsané v tomtopraktický průvodce LC versus MTP/MPO, zda technici mohou stále dosáhnout portů, spravovat propojovací kabely a zachovat poloměr ohybu, jakmile je rám plně naložen.

Srovnávací tabulka typů ODF

Rozsahy kapacity jsou pouze typické hodnoty a liší se podle designu produktu, formátu adaptéru a konfigurace dodavatele. Vždy si ověřte přesný počet vláken a možnosti panelu podle datového listu.

Rychlý průvodce výběrem ODF

Pokud potřebujete pouze rychlý směr směrem ke správné kategorii, tabulka níže mapuje běžné projektové situace do vhodného výchozího bodu. Považujte jej za užší seznam a poté ověřte podrobnosti pomocí kontrolního seznamu níže.

Jak vybrat správný ODF pro váš projekt?

Výběr ODF neznamená jednoduše vybrat krabici s dostatkem portů. Rám musí odpovídat celému designu, takže všechny níže uvedené faktory by měly být potvrzeny před nákupem.

Počet vláken a budoucí rozšíření

Začněte s počtem vláken, která dnes potřebujete ukončit, spojit nebo záplatovat, a poté přidejte rezervu. Rám dimenzovaný přesně na dnešních 24 vláken neponechává žádné místo, když místo naroste na 48, a kapacita dodatečného vybavení později obvykle stojí více než jeho nákup nyní. V praxi mnoho projektů rezervuje 20 až 50 procent volné kapacity pro budoucí propojení, záložní vlákna a upgrady. Zeptejte se, kolik vláken přichází, kolik odchází, zda přibudou další uživatelé nebo budovy a zda spojovací zásobník a kapacita adaptéru mohou absorbovat tento růst.

Instalační prostor

Umístění do značné míry určuje typ. Stávající 19palcový stojan ukazuje na rám pro montáž do stojanu; místo s pouze prostorem na stěně ukazuje na rám pro montáž na stěnu; vlákno vede uvnitř průmyslové skříně ukazuje na rám na lištu DIN; a instalace vystavená dešti, prachu nebo teplotním výkyvům vylučuje použití standardní vnitřní jednotky ve prospěch venkovní jednotky. Před zadáním modelu změřte skutečný dostupný prostor, včetně hloubky regálu nebo volného prostoru zásuvek.

Vnitřní versus venkovní prostředí

Vnitřní a venkovní rámy nejsou zaměnitelné. Vnitřní jednotky se hodí do chráněných prostor, jako jsou místnosti s vybavením, kanceláře a telekomunikační skříně, kde těsnění není prioritou. Venkovní jednotky potřebují obhajitelnou ochranu před vlhkostí, prachem, korozí a UV zářením, a proto do specifikace patří krytí IP, materiál pouzdra, těsnění dveří, konstrukce ucpávky, uzamykací konstrukce a teplotní rozsah. Rozdíly mezi vnitřní a venkovní manipulací, včetně typů kabelů a jejich vedení, jsou popsány v této příručcevnitřní a venkovní instalace optických kabelů. Použití vnitřního rámu venku je častou příčinou snížené spolehlivosti, které se lze vyhnout.

Typ konektoru a adaptéru

ODF lze konfigurovat s adaptéry SC, LC, FC nebo ST a správná volba navazuje na stávající propojovací kabely, pigtaily a rozhraní aktivních zařízení. Jako obecný vzorec,SC konektoryjsou rozšířené v telekomunikacích a FTTH,LC konektorydominují-vysokohustotním datovým centrům a podnikové práci, FC se objevuje v některých telekomunikacích a přístrojovém vybavení a ST přežívá ve starších sítích. Potvrďte formát proti shoděadaptéry z optických vlákenhodláte použít.

Polský typ si zaslouží stejnou pozornost. UPC (ploché, mírně klenuté) koncové plochy obvykle poskytují ztrátu zpětného signálu kolem 50 dB, zatímco koncové plochy APC (nakloněné 8-stupňů) dosahují zhruba 65 dB tím, že odrážejí rozptýlené světlo do pláště, nikoli zpět do vlákna, což je důvod, proč je APC standardem v PON a RF video aplikacích. Tyto dva nesmí být vzájemně spojeny: spojení APC--UPC způsobuje vysokou ztrátu vložení a může fyzicky poškodit koncové plochy ferule. Pokud zvažujete možnosti, toto vysvětleníTypy leštění PC, UPC a APCpokrývá rozdíly v detailech.

Kapacita spojovacího zásobníku

Pokud bude rám použit pro tavné spojování, kapacita vnitřního zásobníku musí odpovídat počtu vláken, nikoli pouze počtu adaptérů. Častou a frustrující chybou je nákup rámu s velkým množstvím portů adaptéru, ale příliš málo zásobníků. Pravidlem plánování je, že zásobník spojů běžně pojme 12 nebo 24 chráněných spojů, takže 24-vláknová úloha potřebuje zhruba jeden až dva zásobníky, 48-vláknová úloha dva až čtyři a tak dále. Když se zásobníky vyčerpají, příznaky jsou předvídatelné: teplem smrštitelné návleky nemají kam usadit, vlákna nelze svinout v rámci jejich minimálního poloměru ohybu, údržba znamená opětovné narušení stávajících spojů a budoucí roztahování se stává nepohodlným. Podle postupů shrnutých vSdružení optických vlákenKabely pro malé prostory obecně vyžadují po instalaci poloměr ohybu přibližně 25 mm a rám, který tento poloměr neudrží, tiše zvýší vložný útlum. Naplánujte si dohromady počet zásobníků, skladování rukávů a cestu směrování a prohlédněte si svévláknité pigtailypodél rámu tak, aby koncovky a žlaby byly kompatibilní. Pokud se stále rozhodujete mezi spojováním a konektory instalovanými v terénu-, toto srovnánífúzní spojováníje užitečná reference.

Vstup kabelů a přístup pro údržbu

Směr vstupu kabelů je skutečným-světovým omezením, nikoli detailem. Rámy podporují zadní, boční, horní nebo spodní vstup a nesoulad s rozvržením webu způsobuje ostré ohyby nebo chaotické směrování. Přístup k údržbě se řídí stejnou logikou: posuvná zásuvka nebo design s předním-přístupem je snazší pro práci v sítích, které se často mění, zatímco pevná struktura je přijatelná pro stabilní propojení s několika změnami. Rám, který vypadá na papíře kompaktně, může být po zasunutí kabelů obtížný.

Označování a správa kabelů

Jasné označování šetří čas při poruchách a upgradech a ve větších rámech způsobuje špatné označení chybná připojení, delší izolaci chyb a výpadky, kterým lze předejít. Dobrý rám umožňuje odlišné číslování portů, vyhrazený prostor pro štítky, vodicí kroužky propojovacích kabelů, spojovací body, volný úložný prostor a oddělení mezi příchozími kabely a propojovacími kabely. Udržujte své směrovánípropojovací kabelyplánované od začátku, spíše než přidané jako dodatečný nápad.

Kontrolní seznam specifikace ODF Před vyžádáním nabídky

Příprava těchto podrobností před kontaktováním dodavatele zkracuje cestu-a{1}}vpřed a snižuje riziko obdržení nesprávné konfigurace.

• Celkový počet vláken k ukončení nyní, plus procento rezervy pro budoucí růst.
• Vnitřní nebo venkovní instalace a pro venkovní použití cílové IP.
• Způsob montáže: 19- palcový rack výška U, stěna, sloup, DIN lišta nebo skříň.
• Formát konektoru a adaptéru (SC, LC, FC nebo ST) a lesk (UPC nebo APC).
• Typ, délka a množství pigtailu a propojovacího kabelu.
• Počet spojovacích zásobníků a požadovaná kapacita na zásobník.
• Poměr rozdělovače a poloha dělení pro projekty PON.
• Směr vstupu kabelu a vnější průměr kabelu nebo velikost průchodky.
• Schéma značení a číslování-portů.
• Pevná nebo posuvná konstrukce a požadovaná přístupová strana.

Příklad konfigurace ODF

Tři anonymizované scénáře ukazují, jak se výše uvedené faktory kombinují v praxi.

Malý distribuční bod budovy FTTH

Pro 24 vláken s SC/APC pigtaily uvnitř stoupačky obvykle postačuje kompaktní ODF pro montáž na stěnu se dvěma spojovacími přihrádkami a spodním nebo bočním kabelovým vstupem. Rezervace několika náhradních portů ponechává prostor pro další jednotky v budově bez přidání druhého rámu.

Agregace datových center

Pro 96 vláken na LC v rušné uličce, 2U -posuvný ODF s vysokou hustotou pro montáž do racku s předním přístupem a dvojitým vstupem pro kabely, umožňuje spravovat záplatování a chrání poloměr ohybu při velkém zatížení kabelu-. Důležitá je zde posuvná zásuvka, protože změny jsou časté.

Venkovský FTTH přístup na tyči

Pro rozdělení napáječe směrem k mnoha odběratelům použijte venkovní rozbočovač s krytím IP65 nebo vyšším, vybaveným aRozbočovač 1×32a SC/APC konektory, zvládá jak rozdělení, tak expozici prostředí v jednom krytu.

Výběr ODF podle aplikace

FTTH a PON přístupové sítě

FTTH má tendenci používat rámy pro montáž na stěnu uvnitř, venkovní rámy na exponovaných přístupových bodech a rámy PLC splitterů všude tam, kde je vyžadováno pasivní rozdělení. Suterén, telekomunikační místnost nebo podlahové distribuční místo obvykle vyžaduje nástěnnou jednotku; externí umístění vyžaduje venkovní-hodnocení; a rozdělovací uzel vyžaduje rozdělovači rámec, který integruje rozdělovač s ukončením. Pro širší pohled na to, co pasivní stavba vyžaduje, totoPasivní součástky FTTHprůvodce nákupem je užitečným společníkem.

Datová centra a telekomunikační místnosti

Tato prostředí upřednostňují montáž do racku a -vysokohustotní modulární rámy a obecně vyžadují vysoký počet vláken, LC-adaptéry s vysokou hustotou, čisté propojovací- vedení kabelů, spolehlivé označování a prostor pro rozšíření. V hustých stojanech nese vedení kabelů stejnou váhu jako hustota nezpracovaných portů.

Enterprise Buildings a Campus Networks

Zde správný rám závisí na konstrukci páteře. Místnost s hlavním vybavením často používá rám pro montáž do racku, zatímco podlahové rozvody používají rámy pro montáž na stěnu. V kampusu s mnoha-budovami ukončují ODF páteřní vlákna a poskytují čisté spojovací místo mezi budovami, přepínači a místnostmi s vybavením.

Sítě průmyslových a řídicích rozvaděčů

Průmyslové sítě se opírají o rámy na lištu DIN nebo kompaktní jednotky pro montáž na stěnu. Rám se musí vejít do ovládací skříně, chránit vlákna před mechanickým namáháním a umožnit technikům dosáhnout konektorů, aniž by se dotkli elektrického vedení, se zohledněním vibrací, prachu, teploty skříně a odlehčení tahu.

ODF versus Fiber Patch Panel versus Fiber Distribution Box

Kupující si tyto tři často pletou, protože všechny spravují optická připojení, ale nejsou totéž. ODF je obvykle nejúplnější jednotka, která kombinuje adaptérové ​​panely, spojovací podnosy, vedení kabelů, volné uložení a ochranu. Vláknový patch panel se více zaměřuje na konektorové propojování uvnitř racku, i když některé obsahují spojovací zásobníky. Rozvaděč optických vláken je obvykle menší a je umístěn blíže ke koncovým uživatelům, v budovách FTTH, podlahových bodech nebo venkovních přístupových místech.

Krátký způsob, jak se rozhodnout: použijte ODF, když potřebujete strukturované ukončení, spojování, záplatování a správu dohromady; použijte patch panel, když potřebujete hlavně patchování v racku{0}}v blízkosti aktivního zařízení; a použijte distribuční box, když potřebujete kompaktní distribuci v blízkosti uživatelů. Protože se názvy mezi dodavateli a trhy liší, posuzujte spíše skutečnou strukturu, kapacitu a funkci než štítek v technickém listu. Tento hlubší pohled narozdíly mezi ODF a vláknovým patch panelemstojí za přečtení, pokud je hranice stále rozmazaná.

Časté chyby při výběru ODF

Výběr Pouze podle počtu portů

Počet portů je důležitý, ale sám o sobě nestačí. Kapacita spoje, kabelový vstup, formát adaptéru, prostor pro údržbu a prostor pro rozšiřování – to vše určuje, zda bude rám na místě skutečně fungovat.

Ignorování budoucího rozšíření

Nízko{0}}nákladový rámec bez volné kapacity se prodražuje v okamžiku, kdy síť roste. Plánujte růst vláken před konečným výběrem, nikoli po něm.

Použití vnitřního ODF venku

Vnitřní rámy nejsou stavěny na déšť, prach a trvalé venkovní vystavení. Venkovní instalace vyžadují řádně utěsněné pouzdro s vhodným krytím IP a konstrukcí ucpávky.

Míchání typů konektorů bez plánování

Volby SC, LC, FC, APC a UPC musí být v souladu s propojovacími kabely, pigtaily a aktivním vybavením. Špatná kombinace zvyšuje složitost instalace a v případě nesprávného lesku snižuje optický výkon.

Zapomenutí přístupu údržby

Rám, který vypadá na papíře kompaktně, může být po připojení kabelem obtížný. Zajistěte, aby se technici po instalaci bezpečně dostali k adaptérům, spojovacím plechům a oblastem směrování.

Často kladené otázky

Závěr

Hlavními typy optických distribučních rámů jsou rackové, nástěnné, venkovní, DIN lišta, PLC rozbočovač a modulární -vysoká hustota. Správná volba se řídí počtem vláken, instalačním prostorem, prostředím, typem konektoru a leštění, kapacitou spojovacího zásobníku, vedením kabelů a budoucím rozšířením. Malé vnitřní místo může potřebovat pouze rám pro montáž na stěnu; telekomunikační místnosti a datová centra obvykle vyžadují montáž do racku nebo rámy s vysokou{2}}hustotou; FTTH a PON sítě často používají venkovní a PLC rozbočovací rámy; a průmyslovým skříním dobře poslouží rámy na lištu DIN. Před výběrem si připravte detaily projektu pomocí výše uvedeného kontrolního seznamu a rám, který je praktický, spolehlivý a snadno se udržuje, bude mnohem snazší specifikovat.
