Proč má nevyvážené dělení smysl pro venkovské projekty FTTH

Design se povedl. Prostě to nebyl nejefektivnější způsob, jak propojit 32 tak tenkých domů.

Ten rozhovor je docela typický pro to, co vidímeVenkovské FTTHprojekty. Problémem není technická proveditelnost,-je to ekonomika. A jakmile začnete optimalizovat náklady na projetý dům v oblastech s nízkou-hustotou, nakonec se vážně podíváte na nevyvážené dělení.

Tak co se tu vlastně děje? Problém spočívá v zásadním nesouladu mezi tím, jak funguje tradiční architektura PON, a tím, jak jsou venkovští předplatitelé fyzicky distribuováni.

V husté čtvrti můžete mít 64 domů v okruhu 500 metrů od rozvaděče. Nainstalujete rozbočovač 1:64, ke každé domácnosti přivedete krátké kabely a ekonomika funguje krásně. Náklady na splitter se rozdělí mezi 64 předplatitelů. Kabely jsou krátké. Všichni jsou šťastní.

Nyní si představte venkovskou cestu. Máte možná 30 domů rozmístěných podél 20 kilometrů silnice. Některé jsou seskupeny ve skupinách po 4-6 poblíž křižovatek. Jiní sedí sami na 40akrových pozemcích. Pokud se je pokusíte obsloužit centralizovaným rozdělovačem, vedete jednotlivé vlákna vláken kilometry, abyste dosáhli domů na vzdáleném konci vaší servisní oblasti.

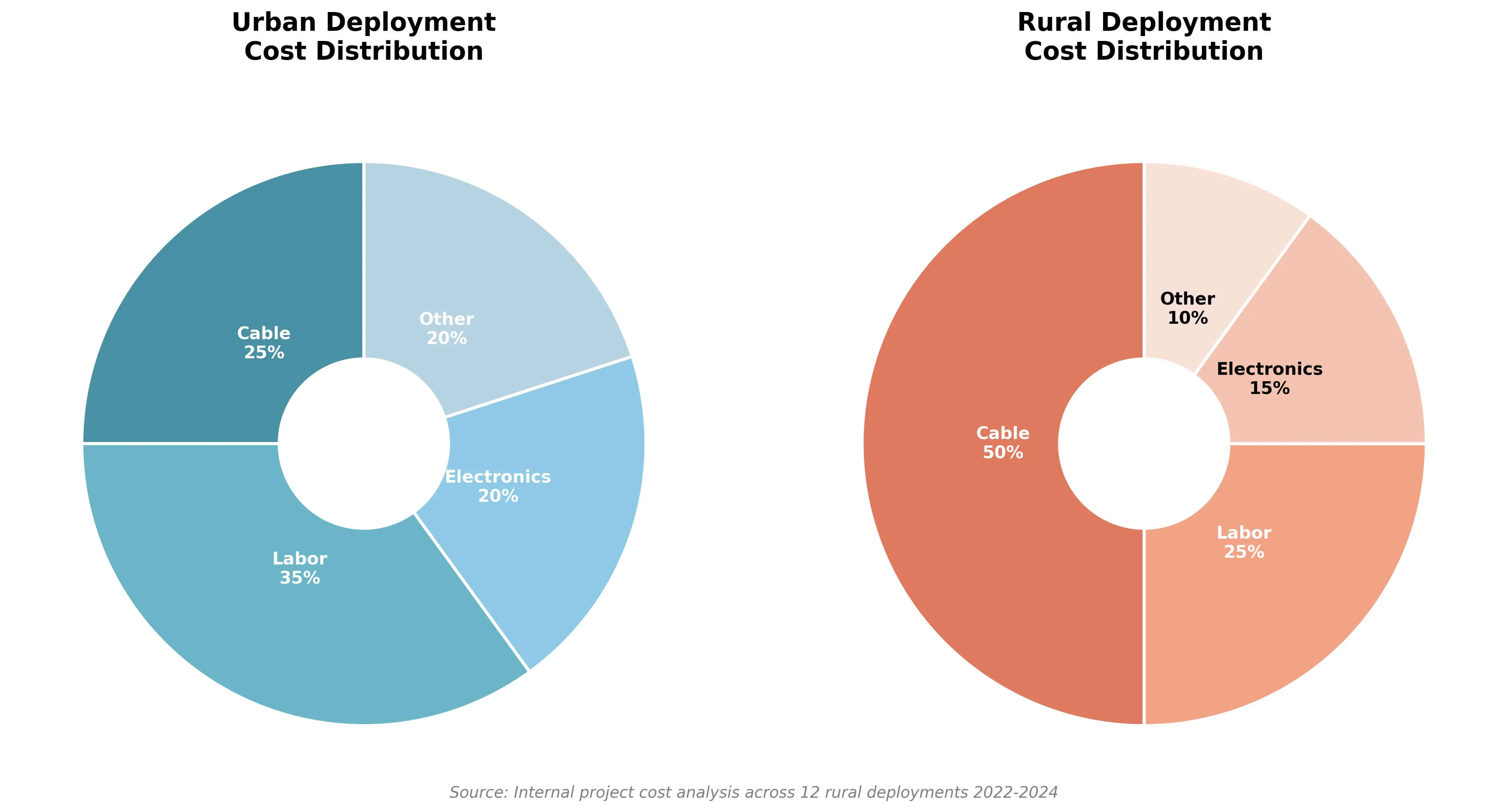

Zde je to, kam peníze ve skutečnosti jdou v typické venkovské stavbě:

Všimněte si, že mzdové náklady zůstávají mezi těmito dvěma scénáři relativně ploché, ale náklady na kabely ve venkovských oblastech rostou. To je váš pákový bod. Když kabel představuje polovinu vašich projektových nákladů místo čtvrtiny, každé rozhodnutí o návrhu, které zvyšuje délku vlákna, těžce zasáhne váš rozpočet. A tradiční vyvážené konstrukce rozbočovače přidávají mnoho zbytečných vláken ve venkovských scénářích.

Alternativní přístup-a to je to, co jsme tomuto ISP v Montaně doporučili-používá to, co se nazývá nevyvážené nebo asymetrické rozdělení. Koncept není nový. Telecom inženýři používají optické odbočky po desetiletí v rozvodech kabelové televize. Ale získává to pro ni vážnou trakciVenkovské FTTHprotože přímo řeší-problém s náklady na vlákno.

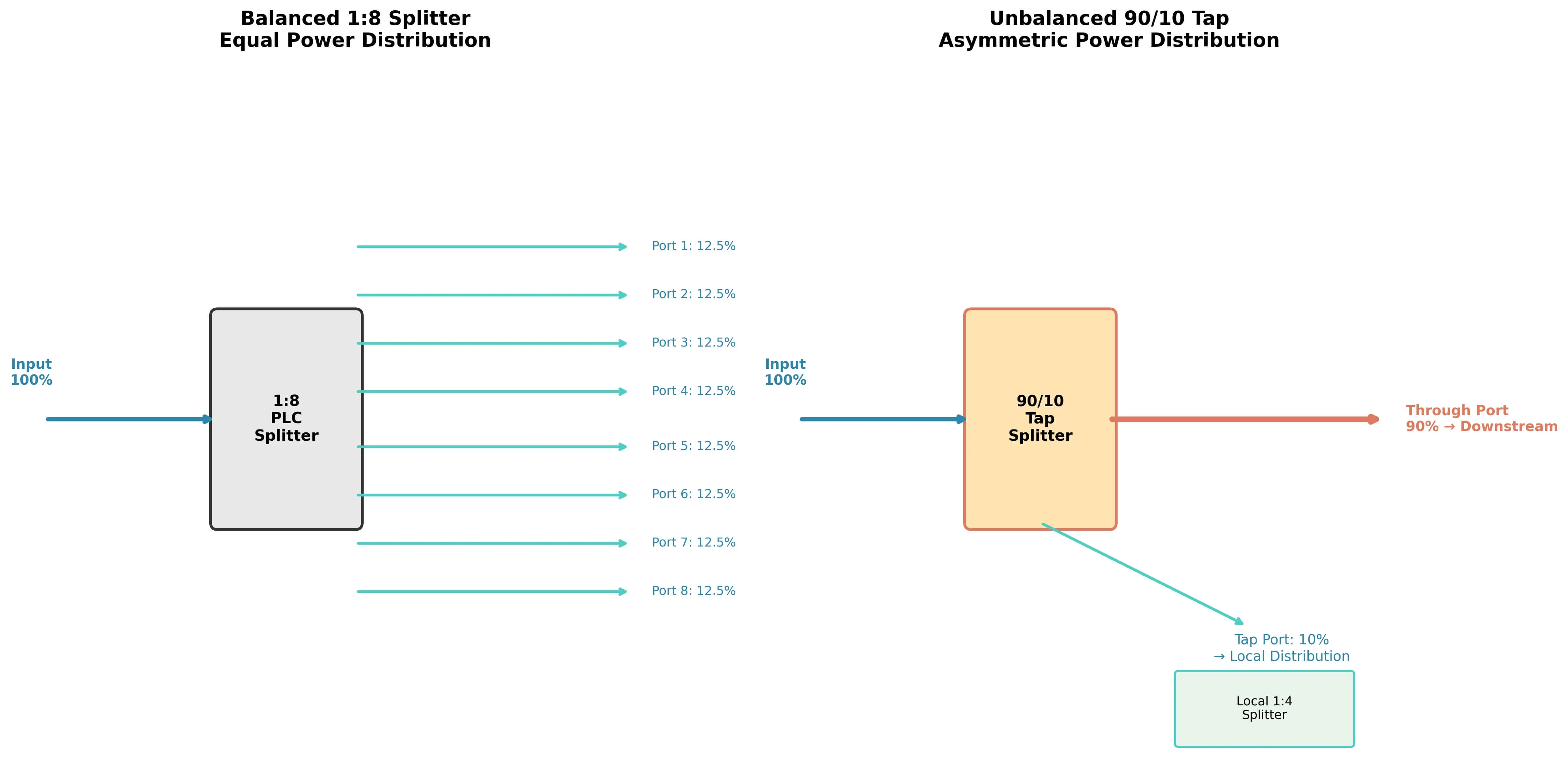

Rychlý technický základ, pokud jste méně obeznámeni s typy štípaček:

NormaPLC Splitterkonfigurace rozdělují příchozí optický výkon rovnoměrně mezi všechny výstupy. Rozbočovač 1:8 posílá 12,5 % světla do každého ze svých osmi výstupních portů. Rozbočovač 1:32 rozděluje energii na 32 stejných částí. Tyto vyvážené rozdělovače fungují skvěle, když potřebujete obsluhovat skupinu odběratelů z jednoho místa.

Nevyvážené rozdělovače dělají něco jiného. Místo rovnoměrného dělení rozdělují moc podle navrženého poměru-řekněme 90/10 nebo 70/30. Větší část pokračuje dolů kmenovým vláknem, aby obsluhovala místa po proudu. Menší část klepne, aby obsluhovala předplatitele v tomto konkrétním bodě.

Proč je to důležité pro venkovské sítě? Protože můžete řetězit-více nevyvážených odboček podél jediného hlavního vlákna, odebírat v každém místě právě tolik energie, aby bylo možné obsluhovat místní domácnosti, a přitom zachovat optický rozpočet pro místa dále po lince.

Poznámka od našich starších inženýrů k výběru poměru kohoutku:

Když se rozhodujeme mezi 90/10 a 70/30, nezíráme jen na hodnoty útlumu v tabulce. Existuje praktický faktor, který je neustále přehlížen:budoucí prostor pro údržbu.

Zde je naše základní pravidlo. Pokud má klastr v současné době pouze 3 domy, ale poblíž je volná půda, obvykle doporučíme o něco větší poměr odběrů, než jak to striktně vyžaduje matematika,-řekněme 80/20 místo 90/10. Důvod? Ve venkovských oblastech stojí vyslání posádky zpět, aby znovu{7}}přepojili odbočku v kufru, mnohem více než optický výkon, který jste ušetřili tím, že jste minimali. Raději předem obětujeme 1 dB downstream marže, než abychom ztratili možnost přidávat předplatitele později bez většího přepracování. Vybudujte nyní místnost „plug and play“; poděkuješ si za dva roky, až se postaví nový dům.

Pojďme si projít, jak to v terénu vlastně funguje. Vezměte si ten projekt v Montaně, který jsme zmínili. Po přezkoumání jejich původního návrhu jsme jim pomohli vymodelovat alternativu pomocí distribuované tap architektury.

Původní návrh počítal s 48-vláknovým distribučním kabelem, který by vedl celou 18kilometrovou trasu, přičemž vlákna se na různých místech odlupovala, aby dosáhla předplatitelských skupin. Celkový počet vláknových kilometrů v designu: zhruba 380.

Revidovaný přístup používal 2-vláknový svazek (primární plus záložní) s odbočovacími body u každého předplatitelského clusteru. V prvním clusteru-asi 3 kilometry od hlavního-konce se odbočka 90/10 přesměruje 10 % optického výkonu do maléhoFDB/FAT boxs vyváženým rozbočovačem 1:8. Obsluhuje 6 okolních domů. Zbývajících 90 % pokračuje po kmeni.

Na 7. kilometru další kohoutek (tento 85/15) obsluhuje shluk 8 domů. Na kilometru 12 zvládne kohoutek 80/20 10 domů. A tak dále na trase, dokud konečný cluster nezíská veškerý optický výkon, který{10}}stále stále zůstává v rámci rozpočtu na výkon GPON pro správný provoz ONT.

Odhady nákladů na kabely založené na cenách vláken v roce 2024; skutečné náklady se liší podle dodavatele, typu kabelu a objemu objednávky.

Thesnížení vlákniny vyšlo na cca 65 %. I při zohlednění dalších výčepních jednotek a krytů v každém bodě clusteru čisté úspory materiálu přesáhly 40 000 USD na této 18kilometrové trase.

Pro tohoto poskytovatele internetových služeb ušetřených 40 000 USD na kabelu znamenalo, že mohli rozšířit dosah svých vláken na dvě další malé komunity, které byly dříve považovány za „neproveditelné“ v rámci grantového rozpočtu. To je skutečná odměna,-nejen úspora peněz, ale rozšíření toho, co je skutečně možné v rámci pevně stanovené finanční obálky.

ISP se posunul vpřed s nevyváženým designem. Dodali jsmePLC rozbočovačea pracoval s nimi na výběru odbočovacího poměru pro každý uzel.

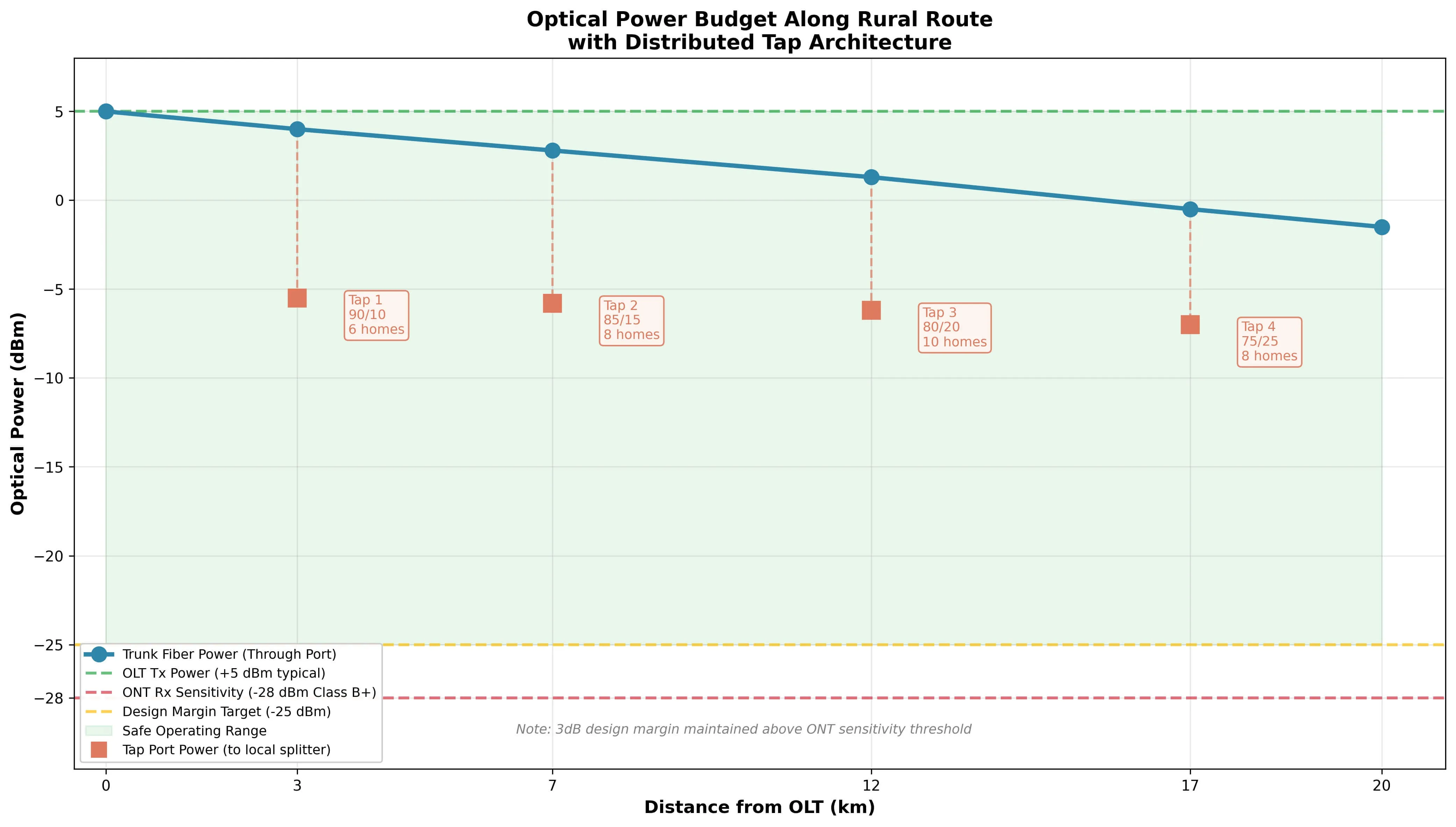

Nemůžete jen tak navléknout odbočky podél vlákna, aniž byste pochopili, co se stane s vaším rozpočtem na optický výkon. Zde jsou nasazení na venkově technicky zajímavé-a kde se někteří síťoví plánovači dostávají do problémů.

Každá součást v PON přináší ztrátu. Samotné vlákno zeslabuje signál na zhruba 0,35 dB na kilometr při vlnové délce 1310 nm. Konektory přidávají každý 0,3-0,5 dB. Spojky přispívají 0,1-0,2 dB. A rozbočovače zavádějí ztráty na základě jejich konfigurace.

U vyvážených rozbočovačů je matematika přímočará: rozbočovač 1:8 přináší ztrátu asi 10,5 dB bez ohledu na to, který výstupní port měříte. Všechny porty mají stejnou úroveň výkonu.

Nevyvážené kohoutky se chovají jinak. Průchozí port (přenášející energii do výstupních odboček) vykazuje relativně nízkou ztrátu-typicky 0,5–2,5 dB v závislosti na rozdělovacím poměru. Odbočovací port (obsluhující místní účastníky) zaznamenává vyšší ztráty odpovídající menšímu přidělení výkonu.

Níže uvedená tabulka ukazuje typické hodnoty vložného útlumu pro běžné odbočovací poměry. Toto jsou reprezentativní údaje-vždy ověřte podle specifikací výrobce pro skutečné komponenty, které nasazujete.

Zdroj: Kompilováno z více datových listů výrobců PLC splitterů včetně Corning, CommScope a různých OEM dodavatelů. Hodnoty představují typický výkon při 1310/1550nm; skutečné specifikace se liší podle výrobce.

Standardní GPON systém poskytuje asi 28 dB optického rozpočtu mezi OLT vysílačem a ONT přijímačem. XGS-PON nabízí 29-35 dB v závislosti na třídě transceiveru. Vaším úkolem je zajistit, aby každý předplatitel-včetně toho, který je na samém konci vašeho řetězce připojení, dostával v rámci tohoto rozpočtu adekvátní signál.

Upozornění od našich terénních týmů:

Spousta plánovačů spočítává rozpočet 28 dB do poslední desetinné čárky a vymačkávají ze spojení každý kilometr, který mohou. Ale v místech, jako je Montana nebo severní Skandinávie, musíte počítat se zimními ztrátami.

Sami jsme to změřili: extrémní chlad způsobuje smrštění optických kabelů a adaptéry nižší{0}}kvality mohou vyvinout drobné fyzické posuny, které přinášejí ztrátu 0,5 až 1 dB navíc, která v září nebyla. Naše pravidlo návrhu je jednoduché-při výpočtu výkonu na posledním ONT v řetězu,zabudujeme minimálně 3dB pevné rezervy. Pokud vaše matematika ukazuje -26dBm u konečného účastníka a vy to považujete za dobré, od servisního volání vás dělí jedna vánice nebo jeden stárnoucí konektor. Neobětujte stabilitu spojení jen proto, abyste zmáčkli další klepnutí.

Na fyzických součástech záleží stejně jako na optickém designu. Každý odbočovací bod potřebuje kryt, který chrání rozbočovač, poskytuje spojovací body pro kabely a přežije jakékoli počasí, které na něj vaše servisní území vrhne.

U venkovských nasazení to obvykle znamená venkovní-hodnoceníFDB/FAT boxs krytím IP55 nebo vyšším. Skříň musí obsahovat odbočovací rozdělovač plus malý vyvážený rozdělovač (obvykle 1:4 nebo 1:8) pro místní distribuci. Počet portů by měl odpovídat vašemu předplatitelskému clusteru s prostorem pro několik náhradních dílů. A možnosti montáže musí odpovídat vašim skutečným instalačním scénářům-upevnění na sloup, na lano nebo na stěnu v závislosti na umístění.

Viděli jsme, že projekty klopýtly při specifikaci skříní, které na papíře vypadaly adekvátně, ale v terénu nefungovaly. Krabice ohodnocená na 8 úbytků předplatitelů nepomůže, pokud nemůžete skutečně vést a spravovat přípojné kabely čistě. Skříň s držáky-pouze{4}}pro montáž na stěnu se stává problémem, když je polovina míst pro kohoutky na sloupech.

Když dodávámeSvorkovnice z optických vlákenu projektů, jako je ten v Montaně, se zaměřujeme na terénní -praktické funkce-, jako je vyhrazené interní směrování pro nevyvážený kohoutkový modul-, abychom zajistili, že krabice zůstane ovladatelná, i když se clustery rozrostou. Na čem záleží více než na jakémkoli konkrétním produktu, je přizpůsobení specifikací skříně vašim skutečným provozním podmínkám. Krabice za 50 USD, která správně netěsní proti prachu, vás v rolích nákladního auta bude stát mnohem víc než krabice za 80 USD, která odvede svou práci hned napoprvé.

Jedna otázka, která se neustále objevuje: kdy má vlastně nevyvážené dělení smysl oproti setrvání u tradiční vyvážené architektury?

Upřímná odpověď je, že záleží na konkrétní geometrii trasy. Ale některé vzory se drží docela konzistentně.

Architektura distribuovaného kohoutku má tendenci vítězit, když hustota předplatitelů klesne pod přibližně 15-20 domácností na trasu-kilometr. Při vyšších hustotách se úspory vláken snižují, protože jste již relativně blízko většině předplatitelů bez ohledu na to, kam umístíte rozbočovač. Při nižších hustotách-obzvláště když se domy seskupují do skupin oddělených dlouhými úseky prázdných silnic – rychle se ušetří.

Rozhodující je také délka trasy. Na krátkých trasách do 5–8 kilometrů nemusí složitost správy více odbočných bodů ospravedlnit úspory vláken. Na dlouhých trasách přesahujících 15–20 kilometrů často hledáte značné úspory, které snadno převáží dodatečné náklady na plánování a komponenty.

Kdy odejít od nevyvážené architektury-naše upřímné:

Podívejte, tento přístup se nám líbí a často jej doporučujeme. Existují však situace, kdy byste se měli držet tradičních vyvážených vzorů 1:32 nebo 1:64:

1. „Wildfire“ předměstské oblasti růstu.Pokud vaše trasa prochází územím, které má v příštích třech letech zaznamenat velkou bytovou výstavbu, nevyvážený vodovodní řetězec se rychle nasytí. Rozšíření později znamená buď přepracování{1}}celého optického rozpočtu, nebo spuštění paralelní infrastruktury. Ani jedno není zábavné. V těchto případech stojí za dodatečné náklady na kabel flexibilita vyvážené architektury,-kde můžete pouze rozsvítit nepoužívané rozbočovací porty-.

2. Vaši pracovníci údržby nejsou OTDR-pohodlní.Odstraňování problémů s nevyváženou sítí je skutečně těžší než jednoduché rozdělení 1:32. Profil ztráty vypadá jako schodiště na trasování OTDR, a pokud vaši terénní technici umějí používat pouze červený- vizuální lokátor závad, budou mít potíže. Viděli jsme, jak operátoři přijali distribuované návrhy odboček, pak strávili šest měsíců frustrovanými, protože každé servisní volání trvá dvakrát tak dlouho. Pokud váš tým není připraven na křivku učení, zaplaťte za vlákno navíc a udržujte si jednoduchou údržbu.

KdyžVyvážené vs. nevyvážené rozdělovačese obvykle ptáme: jak moc si věříte ve své projekce růstu odběratelů a jak kvalifikovaný je váš tým v terénu? Pokud jsou obě odpovědi „docela solidní“, nevyváženost obvykle vítězí na nákladech. Pokud je některá z odpovědí „upřímně, nejsem si jistá“, vyvážená vám dává více prostoru k přizpůsobení.

Testování a certifikace pro nevyvážené sítě vyžaduje úpravu ze standardních postupů PON. Více dělicích bodů vytváří trasování OTDR, která vypadají jinak než tradiční jednotlivé-architektury děliče, a technici musí rozumět tomu, co vidí.

Každé klepnutí se objeví jako samostatná ztrátová událost na trasování OTDR. Ztráta průchozího portu je relativně malá (pod 2 dB pro většinu poměrů), zatímco odbočovací port vykazuje větší ztrátu odpovídající jeho navrženému poměru. Technici, kteří tuto architekturu neznají, někdy nesprávně interpretují tyto očekávané ztráty jako chyby.

VIAVI a další výrobci testovacích zařízení přidali specifické režimy pro charakterizaci zúžených/nevyvážených splitterových sítí. Podle technické dokumentace VIAVI jejich produkty PON OTDR nyní zahrnují „podporu nevyvážených rozbočovačů“ speciálně pro řešení požadavků na testování distribuovaných architektur odboček.

Dokumentace se stává kritičtější s distribuovanými návrhy závitníků. Každá skříň by měla být označena svým odbočovacím poměrem a kumulativní optickou ztrátou do tohoto bodu. Když technik zareaguje na servisní volání dva roky po instalaci, musí rychle porozumět očekávaným úrovním výkonu v daném místě, aniž by musel přepočítávat celý rozpočet od nuly.

Pro provozovatele sítí v USA, kteří usilují o federální financování,Venkovské FTTHprojekty se často kvalifikují pro granty a půjčky USDA ReConnect. Program od roku 2018 investoval více než 5 miliard USD a přinesl širokopásmové připojení do nedostatečně obsluhovaných venkovských oblastí. Současné požadavky nařizují symetrickou službu 100 Mb/s-v dosahu pro správně navržené sítě GPON nebo XGS-PON bez ohledu na to, zda používáte vyváženou nebo nevyváženou architekturu.

Klíčovým omezením je prokázání toho, že váš návrh skutečně poskytuje adekvátní služby všem předplatitelským předpokladům. Vaše výpočty optického rozpočtu musí ukazovat dostatečnou rezervu i na nejvzdálenějších místech. Nevyvážená architektura nemění základní požadavky na výkon,-jen mění způsob, jakým přidělujete optický výkon, abyste je efektivně splnili.

Pokud plánujete aVenkovské FTTHnasazení a vaše trasy ukazují rozptýlené, seskupené vzorce účastníků typické pro zemědělské oblasti, nevyvážené rozdělení si zaslouží seriózní hodnocení. Potenciál snížit náklady na optické kabely o 30–50 % přímo ovlivňuje životaschopnost projektu, zejména tam, kde je obchodní případ již napjatý.

Technické požadavky nejsou exotické. Potřebujete kvalituPLC Splitterkomponenty s ověřenými specifikacemi pro vyvážené i nevyvážené konfigurace. Potřebujete venkovní-hodnoceníFDB/FAT boxskříně vhodné pro vaše instalační scénáře. A potřebujete pečlivé optické plánování rozpočtu, abyste zajistili, že každý předplatitel obdrží odpovídající signál.

Rozdíl mezi úspěšným a problematickým nasazením na venkově obvykle není technologie,-je to, zda návrh sítě zohledňuje venkovskou realitu, spíše než přesazování městských předpokladů do zásadně odlišného prostředí.

Nejcennější první krok? Zmapujte své skutečné polohy předplatitelů a geometrii trasy. Správná volba architektury vyplývá z této analýzy, nikoli z použití standardní šablony. Pokud právě mapujete venkovskou trasu a matematika vám nevyhovuje, pošlete nám geometrii trasy. Můžeme provést rychlou srovnávací analýzu vyvážených vs. nevyvážených architektur pro váš konkrétní projekt-bez závazků.Obraťte se na náš tým-toto je přesně ten druh problému, na kterém rádi pracujeme.

Reference

Řešení VIAVI. "Konstrukce vláken, část 3: Certifikace PON s nevyváženou architekturou splitteru."

časopis ISE. "Řešení FTTH pro venkovské oblasti."

USDA rozvoj venkova. "ReConnect Loan and Grant Program."

Asociace optických vláken. "Rozbočovače optických vláken pro PON."

Vyloučení odpovědnosti za údaje

Procenta úspor nákladů, optické specifikace a příklady projektů představují typické průmyslové hodnoty a ilustrativní scénáře. Příklad projektu v Montaně používá reprezentativní údaje založené na běžných vzorcích rozmístění na venkově. Skutečné výsledky závisí na konkrétní geometrii trasy, distribuci předplatitelů, výběru komponent a místních mzdových nákladech. Hodnoty optických ztrát by měly být ověřeny s datovými listy výrobce pro konkrétní součásti. Údaje o financování USDA založené na oficiální programové dokumentaci ke konci roku 2024.
