Pancéřovaný propojovací kabel MPO/MTP vs standardní kmenový kabel MPO

Pancéřovaný propojovací kabel MPO/MTP obaluje ocelovou -trubku nebo kevlarovou-plášť vyztuženou více-vláknovou sestavou, aby přežily tlakovou zátěž, vystavení hlodavcům a prostředí s vysokými-vibracemi. Standardní kmenový kabel MPO používá lehčí konstrukci s dvojitým{5}}plášťem optimalizovanou pro čisté, klimaticky{6}}řízené cesty datových center. Výběr mezi nimi závisí na tom, kde bude kabel žít, jak velkému fyzickému zneužívání bude čelit a zda váš rozpočet na propojení dokáže absorbovat o něco vyšší ztrátu vložení díky silnější konstrukci pancéřovaného designu.

Proč je toto srovnání důležité právě teď

Architekti datových center dělali jednoduchý hovor: hlavní kabely pro páteřní vedení, propojovací kabely pro krátké skoky uvnitř skříně. Tento rozdíl stále platí, ale fyzické prostředí kolem optické infrastruktury se změnilo. Edge nasazení tlačí sestavy MPO do výrobních hal, těžebních dispečinků a venkovních 5G krytů, kde by standardní hlavní kabel selhal během měsíců. Mezitím operátoři hyperscale balící tisíce 400G a 800G spojení do jediné haly potřebují každou desetinu dB, kterou mohou ušetřit -, což znamená věnovat velkou pozornost tomu, zda pancéřová bunda nepřidává na chráněné cestě zbytečný útlum.

Skutečnou technickou otázkou není, který kabel je „lepší“. Jde o to, který kabel odpovídá mechanickým a optickým požadavkům konkrétního segmentu spojení.

Kam každý typ kabelu patří

Před porovnáním specifikací je dobré zamyslet se nad scénáři nasazení. Každé rozhodnutí o výběru by mělo řídit okolí kabelu -, nikoli jeho seznam funkcí -. Každý scénář níže také označuje mechanické a optické faktory, které byste měli zvážit, takže logika hodnocení je zabudována do kontextu, spíše než aby seděla v samostatném kontrolním seznamu.

Uvnitř skříně{0}}řízeného datového centra jsou standardní kabely MPO tou správnou volbou. Prostředí je čisté, teplotně-stabilní a fyzicky chráněné. Kabely zde během instalace čelí pouze mírnému tahovému zatížení, občasnému bočnímu tlaku ze sousedních kabelů a vibracím z HVAC. Dvouvrstvá bunda - vnitřní aramidová příze plus vnější plášť -s hodnocením LSZH nebo plénum - to vše pohodlně zvládá a přitom splňuje mechanické požadavky IEC 60794 a TIA{15}}568. Použití pancéřovaných kabelů v tomto nastavení zvyšuje náklady, hmotnost a průměr, aniž by přineslo smysluplné zlepšení spolehlivosti. Kmenové kabely s 24 nebo 48 vlákny efektivně propojují páteřní-s-vrstvy přepínačů pomocí optiky QSFP28 nebo QSFP-DD a jejich menší vnější průměr 3,0 mm umožňuje snadné vedení přihrádkami pro správu kabelů s vysokou hustotou.

Meziřadá{0}}páteřní vedení pod zvýšenou podlahou vyžadují více pozornosti. Moderní zařízení s utěsněnými kabelovými žlaby se může spolehnout na standardní kanály. Ale starší budovy s otevřenými cestami pod zvýšenými dlaždicemi vyprávějí jiný příběh - pěší provoz, pojíždění vozíků a občasná aktivita hlodavců, to vše vytváří nebezpečí rozdrcení a oděru, na které dvojitá-plášťová konstrukce nikdy nebyla navržena. Pokud máte zdokumentované incidenty se škůdci nebo jsou vaše cesty sdíleny s těžkou technikou, to samo o sobě ospravedlňuje obrněné sestavy MPO na segmentech páteře. Rozhodovací bod je zde přímočarý: prohlédněte si cestu, vyhodnoťte realistické mechanické hrozby a nechte se vést fyzickými důkazy.

Průmyslová a okrajová prostředí ponechávají malý prostor pro debatu. Podlahy továren vystavují kabely neustálým vibracím ze strojního zařízení. Důlní velíny představují kontaminaci částicemi a teplotní extrémy. Venkovní 5G skříně cyklicky střídají podmínky mrazu{4}}rozmrazování a vystavení UV záření. Vojenská polní nasazení kombinují vše výše uvedené s rizikem dopadu. V těchto nastaveních je jmenovitý provozní rozsah standardního hlavního kabelu −20 stupňů až +60 stupňů a jeho odolnost proti drcení zhruba 100–200 N jednoduše nedostatečné. Pancéřované propojovací kabely MPO, dimenzované od -40 stupňů do +75 stupňů a schopné odolat boční tlakové síle více než 1 000 N, zde nejsou prémiovým upgradem -, jsou základním požadavkem. Pokud vaše spojení prochází jakýmkoli prostorem, který postrádá tradiční ochranu datového centra, obrněná varianta odstraní režim selhání, který žádné pečlivé vedení kabelů nemůže zcela odstranit.

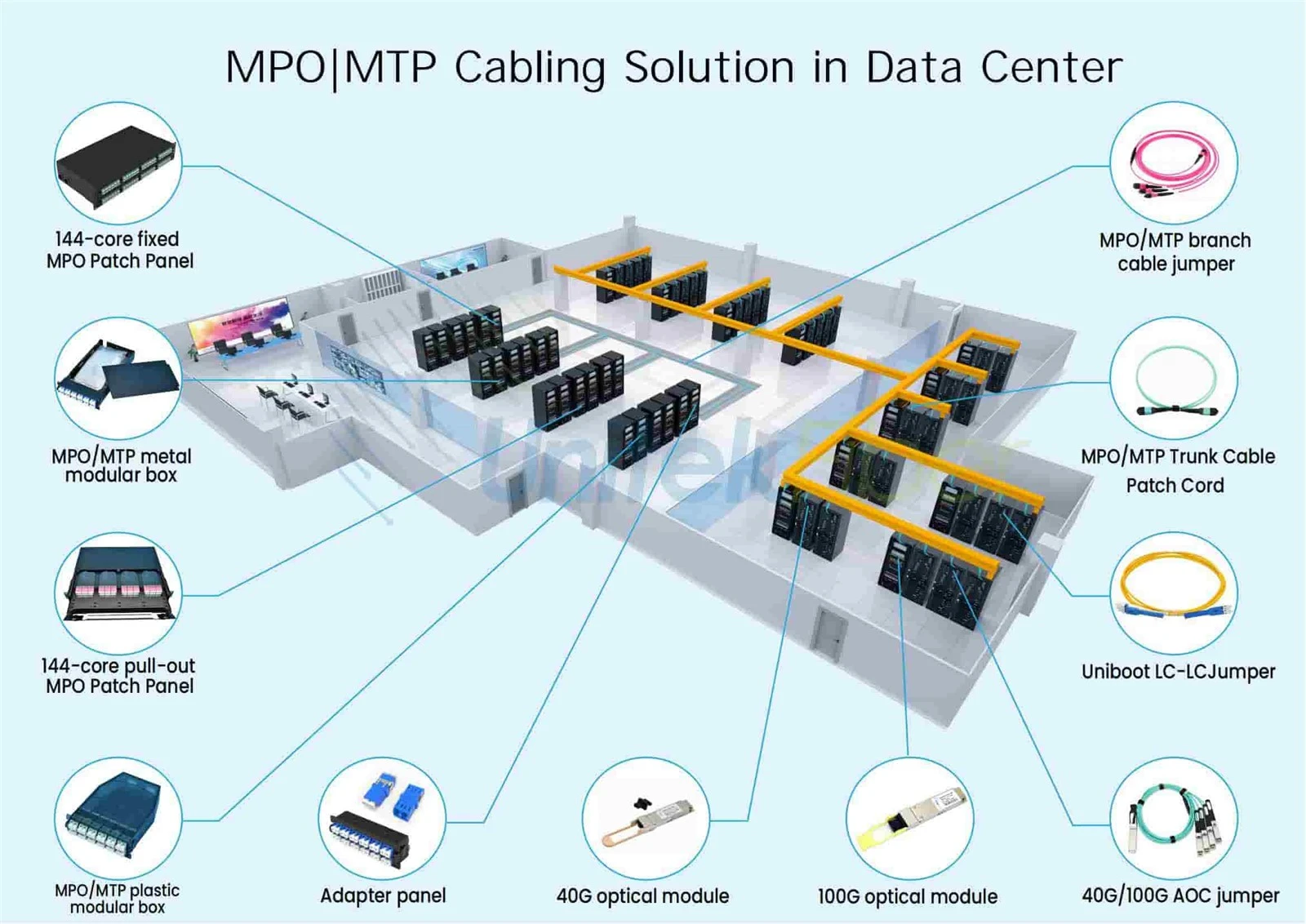

Krátké křížové{0}}propojovací záplaty ve skříni - obvykle do dvou metrů mezi kazetami, adaptérovými panely a transceivery - upřednostňují standardMTP/MPO multimode propojovací kabely. Prostředí je plně uzavřené, s kabelem se po počáteční instalaci sotva manipuluje a flexibilita je důležitější než odolnost proti rozdrcení. Pancéřová tuhost může ve skutečnosti pracovat proti vám v těsných krytech, kde je poloměr ohybu na prvním místě.

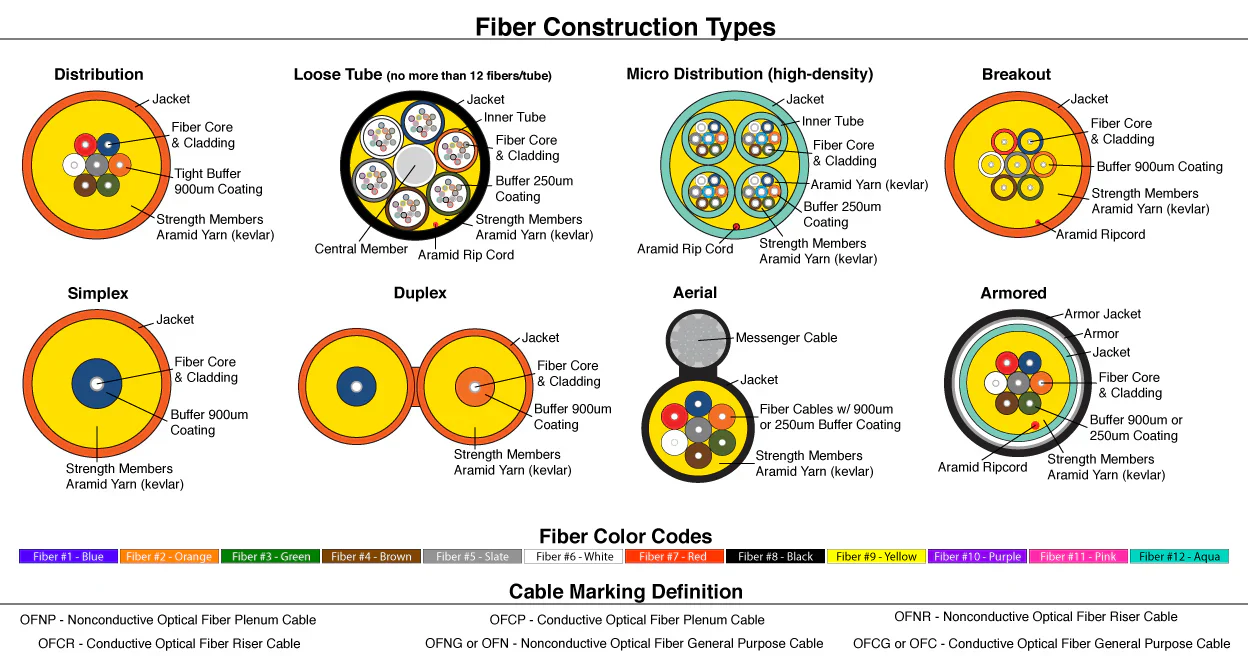

Co je vlastně uvnitř každého kabelu

Standardní kmenový kabel MPO obvykle svazuje 12 až 144 vláken uvnitř svého dvou-vrstvého pláště. ThePropojovací kabel MTP/MPO OM3ve standardní formě měří zhruba 3,0 mm ve vnějším průměru. Oba konce jsou z výroby-ukončeny přesnými-leštěnými MT dutinkami - 8, 12 nebo 24 vláken na konektor - a každá sestava je dodávána s individuálními zkušebními zprávami, které ukazují ztrátu vložení na kanál. Konstrukce je záměrně minimální: jen dostatečná ochrana pro řízenou vnitřní cestu, která udržuje nízkou hmotnost a usnadňuje manipulaci v hustých kabelových žlabech.

Pancéřované propojovací kabely MPO/MTP zavádějí mezi svazkem vláken a vnějším pláštěm vlnitou ocelovou trubku nebo do sebe zapadající hliníkové pancéřování. Některé návrhy vrství aramidovou přízi na ocelový výztužný člen, čímž zvyšují odolnost proti rozdrcení na zhruba desetinásobek standardních konstrukcí. Tím se zvětší vnější průměr na 4,0–5,0 mm a zvyšuje se hmotnost. Moderní obrněné konstrukce však zůstávají překvapivě flexibilní. Dobře -zpracovaný pancéřovaný kabel MPO může dosáhnout minimálního poloměru ohybu přibližně 50 mm, což je použitelné ve většině prostředí strukturované kabeláže. Klíčovým výrobním rozdílem je to, zda je mezi pancířem a vláknitým pásem - bez ní vyrovnávací vrstva. Pevné pancéřování může tlačit na vlákna v bodech ohybu a způsobit mikro-ztráty ohybem, které by se neprojevily v přímém-testu ztráty zasunutím kabelu.

Stojí vás brnění signál?

Samotný pancéřový plášť přímo nezvyšuje ztrátu vložení na rozhraní konektoru. Ztráta vložení závisí na geometrii objímky, vyrovnání vláken a -kvalitě leštění čela -, nikoli na tom, co je obaleno kolem těla kabelu. Nízkoztrátový MTP konektor na pancéřované sestavě stále dosahuje 0,15–0,25 dB na pár, pokud je správně vyroben, identický se stejným konektorem na standardním kufru. Při vlnových délkách 400G SR4 poskytují oba typy kabelů používající ekvivalentní třídy konektorů funkčně identickou ztrátu - obvykle 0,15–0,35 dB pro vícemódové sestavy OM4.

Pokud brnění může způsobit penalizaci, je mikro-ohýbání. Pokud je ocelová trubka špatně vyrobena nebo je kabel veden s ohyby těsnějšími, než je specifikované minimum, pancéřování se stlačí proti vláknové stužce a vnikne útlum mikro-ohybu. Jedná se o problém s kvalitou výroby a disciplínou instalace, nikoli o přirozenou vlastnost pancéřové konstrukce. Při vyhodnocování pancéřovaných kabelů MPO vždy požadujte údaje o testu -útlumu - ohybu -, nejen certifikát ztráty statického vložení-. Každý prodejce, který poskytuje pouze přímé-čísla ztrát kabelů, může skrývat problém s mikro-ohybem. Pro hlubší pochopení toho, jak druhy vláken ovlivňují rozpočty ztrát,Srovnání multimódových vláken OM1 až OM5poskytuje užitečný kontext o modální šířce pásma a charakteristikách útlumu napříč různými třídami vláken.

To také znamená, že u jakéhokoli segmentu propojení, kde je váš rozpočet na optické ztráty omezený -, jako je například dlouhý dosah 400G SR4, který se blíží 100-metrovému limitu OM4 -, byste měli zohlednit riziko zeslabení ohybu pancéřovaného kabelu, pokud trasa trasy zahrnuje úzké zatáčky. Pokud je cesta rovná a prostorná, nebude vás brnění opticky nic stát. Pokud cesta tlačí kabel přes několik úzkých rohů, vlastní flexibilita standardního kabelu může v praxi ve skutečnosti zajistit nižší celkovou ztrátu spojení.

Mechanická ochrana v detailu

Standardní kmenové kabely MPO zvládají namáhání, která se vyskytují v prostředí strukturované kabeláže: mírné tahové zatížení během instalace tahem, boční tlak ze svazků kabelů ve sdílených žlabech a nízké-vibrace ze systémů budov. Dvojitý-provedení pláště, vyztužený aramidovou přízí, splňuje mechanické požadavky IEC 60794 a TIA-568 pro kabeláž v interiérech. Nejsou to křehké kabely -, jsou jednoduše navrženy pro podmínky, s nimiž se skutečně setkají v dobře spravovaném zařízení.

Obrněné sestavy řeší jiný profil hrozeb. Ocelová nebo hliníková vrstva odolává tlakovým silám, které by trvale deformovaly standardní plášť. Pojízdná křesla na zvýšené-podlahě, těžké vozíky ve skladu, zuby hlodavců v zařízení, kde je nedokonalá ochrana proti škůdcům - to nejsou teoretická rizika; jsou zdokumentované poruchové režimy, se kterými se týmy údržby vláken pravidelně setkávají. Některé obrněné konstrukce MPO odolávají přes 1 000 N boční tlakové síly, což je pět až desetkrát větší kapacita než u standardních konstrukcí. Rozšířený teplotní rozsah (-40 stupňů až +75 stupňů oproti -20 stupňů až +60 stupňů u typických vnitřních kufrů) tyto dva dále odlišuje pro jakékoli umístění mimo klima{12}}řízené prostory.

Při posuzování, zda určitý segment potřebuje pancéřování, spočítejte fyzické rizikové faktory podél skutečné dráhy kabelu: vystavení rozdrcení nebo nárazu, zdokumentovaná aktivita hlodavců nebo škůdců, odchylky teploty nebo vlhkosti nad rámec vnitřních norem a zda se síly při vedení ohýbají těsněji než 50 mm. Dva nebo více těchto faktorů na jednom segmentu cesty tvoří silný důvod pro pancéřovou konstrukci. Pokud je cesta plně uzavřená, klima-řízená a bez mechanických rizik, standardní hlavní kabel poskytuje stejný optický výkon s menším objemem a náklady.

Polarita a kompatibilita

Jak pancéřované, tak standardní sestavy MPO se řídí stejnými metodami polarity TIA-568 - typu A (přímé-průchozí), typu B (obrácené) a typu C (párové převrácení). Vrstva pancéřování neovlivňuje zarovnání kolíků, konfiguraci pohlaví ani interoperabilitu konektorů. Pancéřovaný kabel MPO-12 se samičím pancéřováním se spojuje se samčím standardním adaptérovým panelem MPO-12 bez jakýchkoli problémů s kompatibilitou a můžete volně kombinovat pancéřované a standardní segmenty v rámci stejného spojení, pokud se počet vláken, typ polarity a stupeň konektoru shodují.

Jedna praktická úvaha, která stojí za zmínku: protože pancéřové kabely jsou tužší, pečlivě naplánujte orientaci konektoru v těsných krytech. Párování kláves-nahoru ke klíči-dolů v hustě osídleném místěMPO/MTP optický adaptérový panelmůže vyžadovat další vůli, když pancéřování kabelu brání těsným ohybům, se kterými si standardní šňůry snadno poradí. Nejedná se o problém s kompatibilitou -, jedná se o detail plánování správy kabelů, který může ušetřit značnou frustraci během instalace, pokud je vyřešen na nákresu výšky stojanu před dodáním kabelů na místo.

Pro breakout aplikace, kde se MPO trunk napájí do jednotlivých duplexních připojení,Kabely MTP/MPO na SC nebo LCposkytují přechod a stejné obrněné{0}}vs{1}}standardní vyhodnocení platí pro oddělený segment na základě jeho fyzického prostředí.
