Vnitřní a venkovní instalace optických kabelů

Evolux Fiber Team · únor 2026 · 10 min čtení

Instalace optických vláken je zásadním krokem při budování-výkonných sítí. Výběr správného kabelu zajišťuje efektivní přenos dat, dlouhou životnost a odolnost v různých prostředích. Tato příručka se zabývá instalací vnitřních a venkovních optických kabelů s praktickými tipy pro každý scénář.

Jste v oblasti vláknové optiky noví? Možná budete chtít zkontrolovat našezáklady optických konektorůprvní.

Typy optických kabelů podle aplikace

Kabely z optických vláken jsou rozděleny do kategorií podle prostředí jejich nasazení: vnitřní a venkovní. Každý typ je navržen se specifickými funkcemi, aby zvládl různé podmínky.

Vnitřní kabely z optických vláken

Vnitřní kabely z optických vláken se běžně používají v budovách, kancelářích a datových centrech. Tyto kabely jsou flexibilní, lehké a jsou navrženy z materiálů odolných proti ohni-, aby splňovaly bezpečnostní předpisy. Jsou méně zatěžovány prostředím než venkovní kabely, ale musí splňovat přísné normy požární bezpečnosti.

Požární klasifikace je důležitější, než si většina lidí uvědomuje. Při požáru budovy může nesprávný plášť kabelu uvolňovat toxické výpary nebo šířit plameny vzduchotechnickými prostory. Podle článku 770 NEC (National Electrical Code), zde je to, co potřebujete vědět o hodnocení:

Použití špatného hodnocení není jen porušením kódu. Viděli jsme instalační firmy, které vedly kabel OFNR přes prostory, aby ušetřili pár centů na stopu. Stavební inspektor to chytí, všechno se vytrhne a předělá pořádným kabelem. Ta "úspora" stála nakonec asi 10x víc.

Venkovní kabely z optických vláken

Venkovní kabely čelí zcela odlišným výzvám-kolísání teploty ze -40 stupňů na +70 stupňů, pronikání vlhkosti, degradaci UV zářením, fyzickému stresu a někdy hlodavcům, kteří bundu prokousávají. Tyto kabely jsou vyrobeny tvrději s pancéřovými pláštěmi a materiály blokujícími vodu.

Podzemní kabely z vláken

Tyto kabely jsou taženy potrubími uloženými v hloubce 1 až 2 metry. Potrubí poskytuje fyzickou ochranu, ale vlhkost se časem stále dostává dovnitř,-proto podzemní kabely potřebují uvnitř vodu-blokovací gel nebo suchou{5}}blokovací pásku. Plášte-kompatibilní s lubrikanty pomáhají snižovat tření při dlouhém protahování potrubním systémem.

Přímé zakopané kabely

Na rozdíl od podzemních kabelů vedou přímo uložené kabely do země bez vedení. Potřebují zesílené pancéřování-vlnitou ocelovou nebo hliníkovou pásku-, aby zvládly tlak půdy a poškození hlodavci. Evolux nabízípancéřové kabelyse zvýšenou ochranou speciálně navrženou pro přímé pohřbívání.

Anténní kabely

Anténní kabely visí mezi sloupy nebo se připevňují k budovám. Jsou chráněny před podzemními nebezpečími, ale místo toho čelí zatížení větrem, hromadění ledu a stálému UV záření. Samonosné -designy s vestavěným-ocelovým spojovacím drátem jsou standardním vybavením-Messenger nese váhu kabelu, zatímco optická vlákna zůstávají uvnitř chráněna.

Podmořské kabely

Pro použití pod vodou v řekách, jezerech nebo pobřežních oblastech vyžadují kabely vynikající odolnost proti vodě. Většina používá více bariér: gelové-tuby plněné vodou, vodou-bobtnatelné pásky a hermeticky uzavřenou konstrukci. Těžké brnění chrání před údery kotvy.

Před-plánování instalace

Zde je něco, co většina průvodců dostatečně nezdůrazňuje: plánování zabrání asi 95 % problémů s instalací. Ne technické problémy-problémy s plánováním. Někdo zapomněl zkontrolovat, zda je stávající potrubí již plné. Někdo si neuvědomil, že na přechod přes silnici je potřeba povolení. Někdo objednal kabel kratší 20 metrů.

Než si cokoli objednáte, projděte si celou trasu a zdokumentujte:

Celková vzdálenost- změřte, neodhadujte. Přidejte 10–15 % pro uvolněnost a odchylky směrování.

Překážky- stěny, stropy, stávající inženýrské sítě, křižovatky silnic

Podmínky prostředí- bude vystaven extrémním teplotám? Vlhkost? Chemikálie?

Stávající infrastruktura- můžete použít stávající vedení, kabelové lávky nebo cesty?

Povolení nutná- povolení k výkopům, stavební povolení, smlouvy o -právě přednosti-cesty

Pro venkovní práce volejte811(v USA) k lokalizaci stávajících podzemních inženýrských sítí před jakýmkoli kopáním. To je ze zákona povinné a náraz do plynového potrubí nebo napájecího kabelu způsobuje vážné problémy.

Nejlepší postupy pro instalaci optických vláken

Vláknové kabely nabízejí skvělé výhody-vysokou šířku pásma, nízké ztráty a odolnost vůči elektromagnetickému rušení. Tyto výhody se však projeví pouze tehdy, když je instalace provedena správně. Zde jsou cílené rady pro různé scénáře instalace.

Vnitřní instalace optických vláken

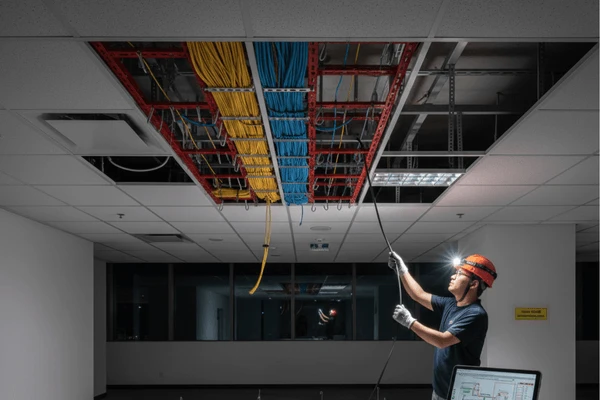

Instalace stropů a zvýšených podlah

Sklopné stropy a zdvojené podlahy jsou pravděpodobně nejsnazšími místy pro vedení vláken. Stropní panely lze obvykle vysunout a odsunout stranou, čímž získáte přístup k vedení kabelů výše. Vyvýšené dlaždice se zvedají stejným způsobem.

Kabely v těchto prostorech by měly být dobře-podporovány a uspořádány. Na rovných tratích používejte podnosy, J-háky nebo pásky na suchý zip-, které jsou od sebe vzdáleny asi 4 až 5 stop a při změnách směru jsou navíc podpěry.

Lidé zapomínají na jednu věc: připevněte podpěry ke konstrukci budovy, ne ke stropnímu roštu. Mřížka je navržena pouze pro udržení hmotnosti dlaždice. Viděli jsme, jak se stropní sekce sesunuly, když se k mřížce časem připojilo příliš mnoho kabelů. Nestane se to hned,-zabere to měsíce nebo roky nahromaděné hmotnosti-, ale když to půjde, odstraní to všechno pod ní.

Několik dalších věcí, na které je třeba dávat pozor u stropních instalací:

Nepokládejte kabely přímo na stropní desky. Propadnou a nakonec spadnou.

Neutahujte zipy příliš těsně. Vytváří stresové body, které později způsobují problémy. Pásky na suchý zip fungují lépe.

Udržujte vlákno oddělené od napájecích kabelů alespoň 12 palců. Vlákno je odolné vůči rušení, ale napájecí kabely generují teplo.

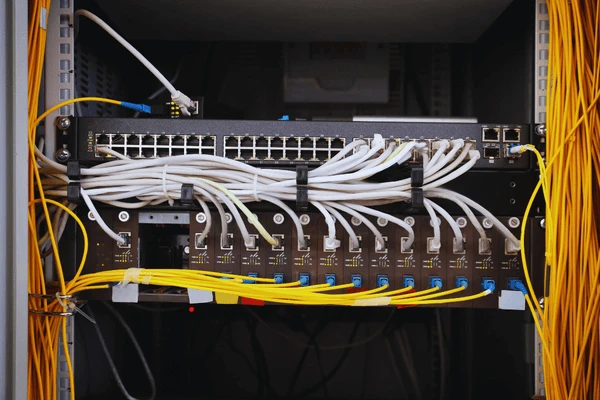

V části -Instalace skříně

Kabely uvnitř rackových skříní musí být uspořádány. Zaneřáděné stojany způsobují skutečné problémy-obtížnější při odstraňování problémů, snazší náhodné odpojení něčeho, noční můra při pozdějších změnách.

Použitívláknité patch panelypro čisté koncové body. Kabely veďte spíše přes vertikální a horizontální kabelové manažery, než aby byly převěšovány přes zařízení. Optické a napájecí kabely ponechte na opačných stranách stojanu.

Servisní smyčky{0}}dalšího kabelu vždy ponechejte stočené pro budoucí použití. Bez vůle může i pohyb zařízení o několik palců vyžadovat vytažení nových kabelů.

Instalace stoupaček

Vertikální vedení kabelů mezi podlahami je složité kvůli hmotnosti kabelu. Samotný kabel se může časem natáhnout, pokud není správně podepřen.

Použijte OFNR-minimální kabel pro stoupačky-OFNP, pokud se stoupačka připojuje k přetlakovému prostoru. Kabely v pravidelných intervalech podepřete pomocí svorek s vlákny{3}}. Běžné kovové svorky mohou při přílišném utažení vlákno rozdrtit.

Zde je tip, který ušetří spoustu úsilí: začněte od nejvyššího patra a táhněte dolů, ne nahoru. Tažení lanka nahoru bojuje proti gravitaci po celou cestu a zátěž se zvyšuje s každým tahem. Stahování dolů umožňuje gravitaci pomáhat místo toho, aby s vámi bojovala.

Možná se postupy manipulace od různých výrobců kabelů trochu liší. Zkontrolujte tedy datový list kabelu pro maximální vertikální stoupání bez podpory a nejprve se řiďte jejich pokyny.

Instalace venkovních optických vláken

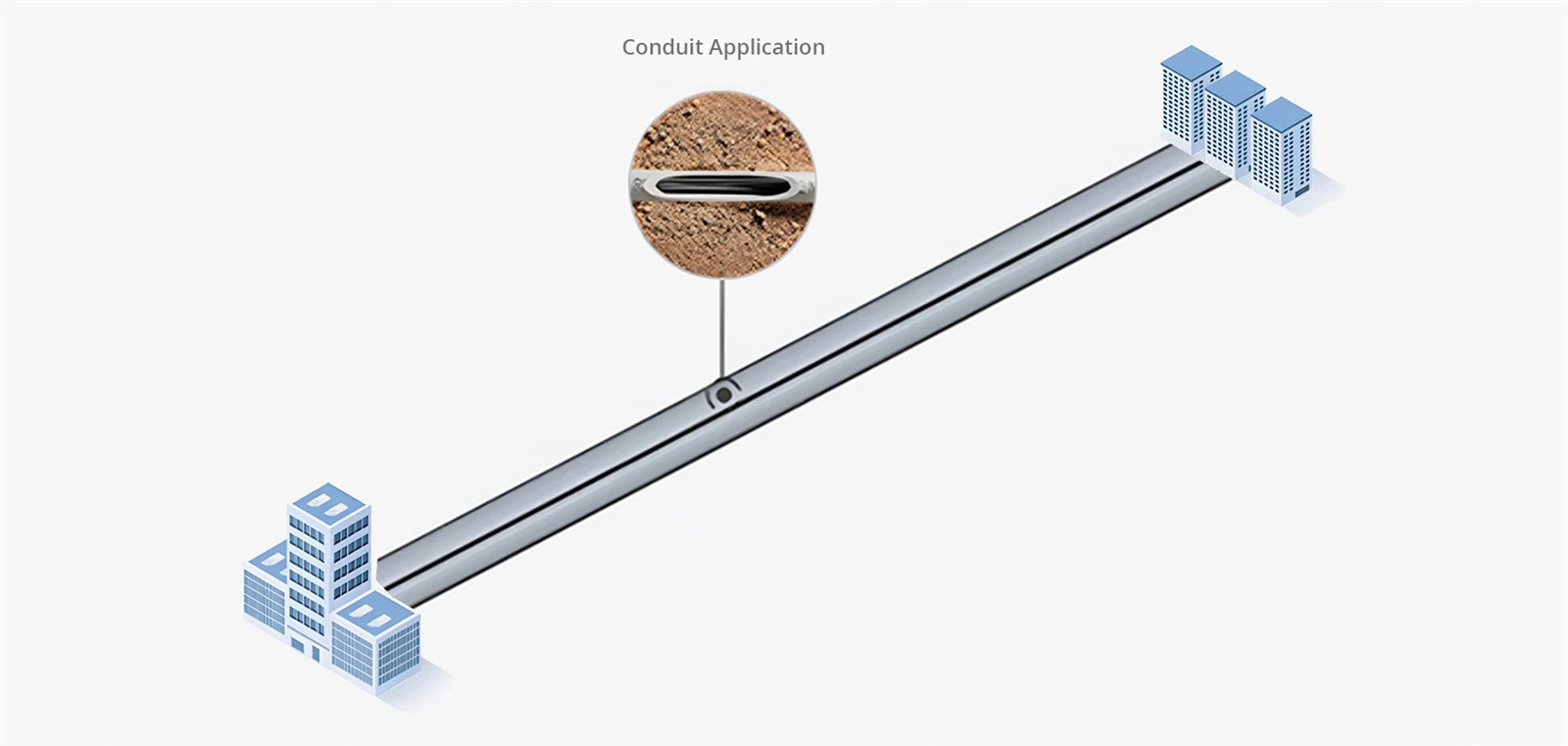

Instalace potrubí

Vedení poskytuje dobrou dlouhodobou{0}}ochranu venkovních kabelů, ale jakmile je nainstalováno, je provádění změn obtížné a nákladné. Trasu si předem pečlivě naplánujte.

Při protahování kabelu kabelovou trubkou udržujte všechny přechodové body hladké. Nenechávejte kabely ležet na propojovacích krabicích a otvorech pro ruce na ostrých hranách-přidejte krátký kus ohebné trubky nebo vnitřní trubky, která kabel vede kolem rohů. Pull boxy rozdělují dlouhé běhy na zvládnutelné segmenty a poskytují vám přístup pro budoucí práci.

Během instalace vždy vložte do potrubí tažné lano. Budete to potřebovat později. Pro dlouhé tahy použijte lubrikant kompatibilní s vlákny,-vodní-gel funguje dobře, ale ověřte, zda je kompatibilní s materiálem pláště kabelu.

Poznámka:Vnitřní poloměr ohybů vedení by měl být alespoň 10násobek vnějšího průměru kabelu. Pro typický 8mm venkovní kabel je to minimálně 80mm poloměr ohybu. Vedení vedení by mělo být omezeno na 100 stop mezi tažnými body, s maximálně dvěma 90stupňovými ohyby na segment. Překročení těchto limitů dramaticky zvyšuje tažné napětí.

Technika obrázku-8

Pro opravdu dlouhé tahy-několik set stop nebo více{1}}nezkoušejte vše najednou. Zatáhněte do mezilehlého bodu, rozložte přebytečný kabel ve vzoru číslo 8 (ne kruhový, což způsobuje kroucení), pak pokračujte v tahu. To rozděluje napětí a zabraňuje překročení maximálního zatížení kabelu.

Přímá pohřbená instalace

Přímé zakopání umístí kabel přímo do země bez vedení. Nezbytně potřebujete pancéřovaný kabel určený pro přímé zakopání-běžný venkovní kabel nepřežije déle než rok nebo dva.

Před kopáním zavolejte811k umístění stávajících inženýrských sítí. Na většině míst to vyžaduje zákon. Narazit do plynového potrubí nebo kmene vláken je v lepším případě drahé, v horším nebezpečné. Získejte povolení k výkopům-většina jurisdikcí je vyžaduje.

Hloubka pohřbu závisí na místě:

Vždy zakopejte pod hranicí mrazu pro váš region. Cykly zmrazování-rozmrazování mohou posunout půdu a poškodit kabely uložené příliš mělce.

Po umístění kabelu nejprve zasypte pískem nebo jemnou zeminou-bez kamenů přímo na kabelu. Nainstalujte výstražnou pásku asi 12 palců výše. Přesnou trasu zdokumentujte pomocí GPS souřadnic nebo podrobných měření. Někdo vám po letech poděkuje, až to bude potřebovat najít.

Instalace antény

Anténová instalace zavěšuje kabely mezi sloupy. Zabraňuje nákladům na výkopy, ale vystavuje kabely povětrnostním-větru, ledu, slunci a teplotním výkyvům.

Samonosné-kabely s integrovaným komunikačním kabelem jsou standardní. Messenger nese váhu a zatížení větrem, zatímco optická vlákna zůstávají uvnitř chráněna. Pro instalace v blízkosti elektrického vedení používají všechny-dielektrické samonosné-kabely (ADSS) místo oceli aramidovou přízi, aby se předešlo nebezpečí úrazu elektrickým proudem.

Prověšení mezi póly je důležitější, než si lidé uvědomují. Příliš těsný způsobuje problémy se stresem v chladném počasí, když se kabel smršťuje. Příliš volné způsobuje nadměrný pohyb ve větru a vytváří únavu v upevňovacích bodech. Pro rozpětí nad 100 metrů nebo v oblastech s nepříznivým počasím pravděpodobně budete chtít, aby technik vypočítal správný průhyb.

Tam, kde kabely vstupují do budov, nainstalujte expanzní smyčky. Změny teploty způsobují značné roztahování a smršťování-bez smyček, takže pohyb soustřeďuje napětí ve vstupních bodech a může časem poškodit jak kabely, tak prostupy budov.

Spojování a ukončení

Instalace kabelů je polovina práce. Jejich správné připojení je druhá polovina.

Fusion Splicing

Fúze spojuje dva konce vláken dohromady pomocí elektrického oblouku. Dobrý fúzní spoj nemá téměř žádné ztráty-obvykle pod 0,05 dB. Proto je to standard pro trvalé instalace.

Proces vyžaduje přesnost v každém kroku:

Pásochranný povlak odhaluje holá vlákna. Používejte správné odstraňovače vláken-improvizované nástroje poškozují sklo.

Čistýholé vlákno s 99% isopropylalkoholem a ubrousky nepouštějícími vlákna-. Jeden průchod na úsek stírání.

Rozštípnoutvlákna k vytvoření ploché, kolmé koncové plochy. Kvalita štěpení určuje kvalitu spoje,-pokud vypadá odštípnutá, zkosená nebo hrubá, odřízněte ji a zkuste to znovu.

Pojistkaumístěním vláken do svářečky. Automaticky je zarovná a použije oblouk.

Chránitspoj s tepelně-smršťovací manžetou. Holé fúzní spoje jsou extrémně křehké.

Pokud svářečka odhaduje ztrátu nad 0,05 dB, něco se pokazilo. Je lepší to předělat, než přijmout okrajový spoj.

Pro ukončení práce, kvalitakabely z optických vlákens továrně leštěnými-konektory skutečně změní konečné výsledky.

Mechanické spojování

Mechanické spoje používají místo spojování zarovnávací přípravky a index{0}}přizpůsobovací gel. Rychlejší instalace, není potřeba žádné drahé fúzní zařízení.

Kompromis: vyšší ztráta (typická 0,1-0,5 dB oproti méně než 0,05 dB pro fúzi) a nižší dlouhodobá- spolehlivost v drsných prostředích. Vhodné pro nouzové opravy nebo práce s-nízkým počtem vláken, kde záleží na ceně vybavení. Pokud jde o trvalou infrastrukturu, fúze je stále cestou.

Typy konektorů

Různé aplikace vyžadují různé konektory:

Náškonektory z optických vlákendodávají se ve všech standardních typech pro tovární i polní ukončení.

Testování a dokumentace

Nepřeskakujte testování. "Odkaz se rozsvítí" neznamená, že instalace je dobrá. Okrajová instalace může fungovat při 10G, ale selhat při 100G, nebo fungovat dobře v létě, ale v zimě vypadávat.

Vizuální kontrola

Než cokoliv připojíte, zkontrolujte každý konec konektoru kontrolním mikroskopem při zvětšení 200-400x. Hledejte prach, otisky prstů, škrábance na jádře, čipy v objímce.

Kontaminace způsobuje většinu problémů s optickými sítěmi. Jeden průmyslový průzkum zjistil, že je to důvod číslo jedna pro řešení problémů s hovory. Vyčistěte kontaminované konektory pomocí vhodných čisticích nástrojů a znovu{2}}zkontrolujte. Škrábance protínající oblast jádra znamenají, že konektor vyžaduje výměnu.

Testování ztrát

Optické sady testů ztráty měří celkovou ztrátu vložení od konce-do{1}}konce. Porovnejte naměřené výsledky s očekávanou ztrátou:

Očekávaná ztráta=(délka vlákna × útlum) + (konektory × 0,3 dB) + (spojování × 0,1 dB)

Typický útlum vláken:

Jeden-režim při 1310nm: 0,35 dB/km

Jediný-režim při 1550nm: 0,25 dB/km

Multimode při 850nm: 3,0 dB/km

Pokud je naměřená ztráta výrazně vyšší než vypočítaná, je něco špatně. Najděte jej před přijetím instalace. Pro kabeláž v prostorách poskytuje standard TIA-568 specifické rozpočty ztrát a požadavky na testování, které by měla většina komerčních instalací dodržovat.

Testování OTDR

OTDR (Optical Time{0}}Domain Reflectometer) vysílá světelné impulsy a měří odrazy, přičemž zobrazuje každý konektor, spoj, ohyb a chybu na spojnici. Trasa vám přesně řekne, kde jsou problémy a jak závažné.

Uložte stopy OTDR pro každé vlákno. Když něco selže o měsíce nebo roky později, porovnání aktuálních a původních stop přesně ukáže, co se změnilo. Ukládejte dokumentaci tam, kde ji budoucí technici skutečně najdou-ne na něčím notebooku, který odejde, když změní práci.

Běžné problémy a řešení

Odkaz se vůbec nezaloží

Zkontrolujte v tomto pořadí: správně usazené konektory? Je správně připojené vlákno (fyzicky jej vysledovat)? Správná polarita TX/RX? Konektory čisté?

Občasné chyby nebo vysoká bitová chybovost

Téměř vždy jedna ze tří věcí: kontaminované konektory, mezní optický výkon (spojení funguje, ale bez okraje) nebo narušení poloměru ohybu někde v cestě. Fyzicky prohlédněte trasu a hledejte těsné ohyby-uvnitř stojanů, při změnách směru a všude tam, kde se kabel „nacpal“ do těsného prostoru.

Dříve odkaz fungoval, nyní ne

Něco se změnilo. Byla v oblasti provedena nějaká práce? Připojil nebo odpojil někdo něco? Porovnejte aktuální trasování OTDR s původní základní linií.

OTDR vykazuje neočekávaně vysokou ztrátu v jednom bodě

Může to být špinavý konektor, špatný spoj, těsné ohnutí nebo fyzické poškození. Začněte s čištěním. Pokud to nevyřeší, fyzicky zkontrolujte umístění, které OTDR identifikuje.

Závěr

Dobrá instalace vlákna sestává ze základů: správný kabel pro dané prostředí, pečlivé zacházení, čisté připojení, správné testování. Není to složité, ale na detailech záleží. Přeskočte je a problémy budete řešit roky.
