Přerušovací kabel MPO umožňuje jeden konektor s vysokou-hustotou více{1}}vlákna rozvětvit do několika samostatných konektorů, nejčastěji duplexních LC, takže paralelní páteřní spojení může napájet jednotlivé transceivery, porty panelů nebo duplexní zařízení. Je to jeden z nejběžnějších způsobů, jak připojit paralelní port 40G, 100G nebo 400G k zařízením s nižší rychlostí-nebo k připojení MPO trunku na duplexní hardware ve stejném racku.
Nejtěžší část není definice. Přizpůsobuje počet vláken, polaritu, pohlaví, režim vlákna a mapování přerušení se zbytkem kanálu. Kabel může perfektně zapadat a stále nepropouští žádné světlo, pokud je polarita nebo kolíky špatná. Tato příručka je napsána jako reference pro výběr a objednávání: jaké jsou typy, jak číst polaritu a pohlaví, které konfigurace mapují na které transceivery a co přesně je třeba potvrdit před zadáním objednávky.
Co je to MPO Breakout kabel?

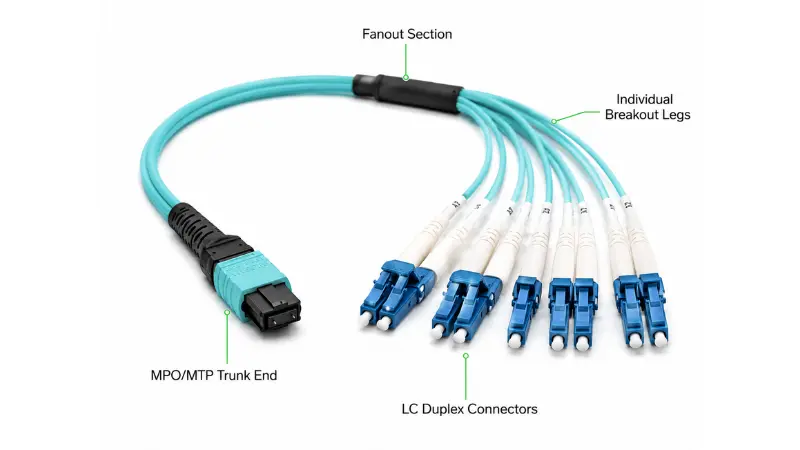

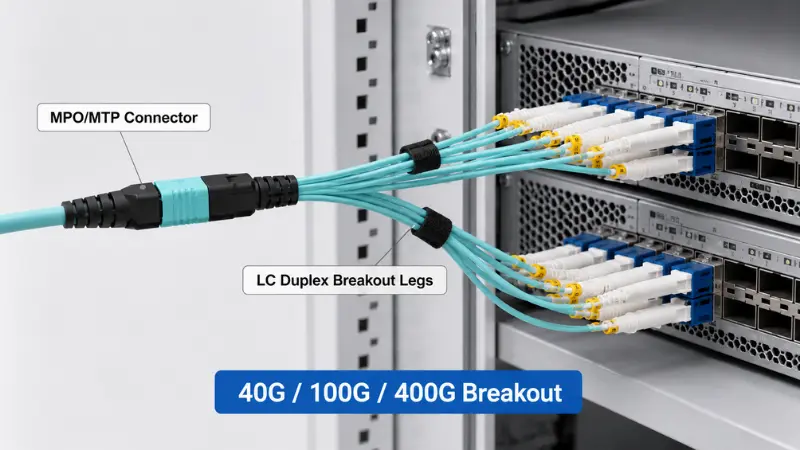

Přerušovací kabel MPO, nazývaný také MPO fanout nebo svazek MTP/MPO, je z výroby-ukončená sestava s jednímMPO konektorna konci kufru a několik jednotlivých konektorů na vějířovitém-konci. Konec MPO nese 8, 12, 16 nebo 24 vláken v jedné objímce. Přerušovací konec rozděluje tato vlákna na samostatné větve, obvykle LC duplexní páry, ačkoli existují verze SC a FC pro starší nebo specializovaná zařízení.
Klasickým příkladem je přerušovací kabel MPO na LC: jeden konektor MPO zakončený čtyřmi, šesti nebo dvanácti LC duplexními páry v závislosti na počtu vláken. To je to, co fyzicky mění paralelní port na jednotlivé duplexní linky.
Jak funguje MPO Breakout kabel?

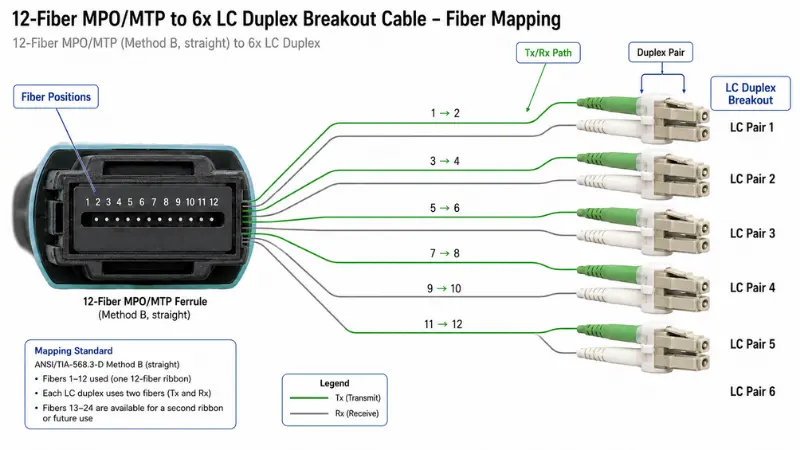

Sestava mapuje každou polohu vlákna uvnitř více-vláknové objímky na konkrétní nohu na vylamovací straně. Mapování se řídí počtem vláken a polaritou a musí souhlasit s optikou na obou koncích kanálu.
Strana kufru MPO/MTP
Toto je konec s vysokou{0}}hustotou. V datových centrech jsou nejběžnější 8-vláknové a 12vláknové konektory, přičemž 16vláknové a 24vláknové konektory se používají pro optiku vyšších drah a velmi husté propojování. V datových listech uvidíte „MPO“ i „MTP“. MPO je obecné rozhraní definované vIEC 61754-7 od US Conec a dalších výrobců, zatímco MTP je registrovaná-ochranná známka společnosti US Conec, vysoce{1}}výkonná verze stejného konektoru, postavená s plovoucími objímkami a těsnějšími tolerancemi vodicích kolíků-pro nižší ztráty. Jsou plně kombinovatelné, takže praktickou otázkou není odznak, ale pohlaví, polarita a stupeň, který určíte. Pokud vás terminologie stále zaráží, náš rozpisskutečné rozdíly mezi MPO a MTPpokrývá to srozumitelným jazykem.
Strana Breakout (Fanout).
LC duplex dominuje breakout end, protože LC je standardní duplexní rozhraní na většině přepínačů, serverů a transceiverů. Počet vláken určuje, kolik duplexních nohou získáte:

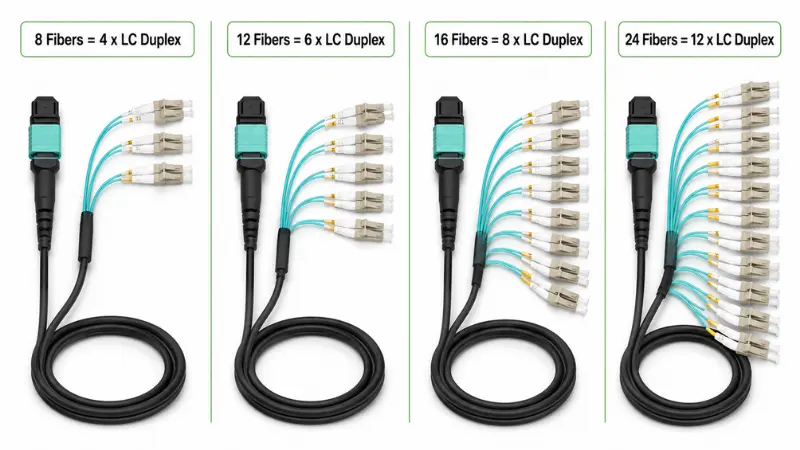

| Počet vláken MPO | Typický výpadek | Kam se to hodí |
|---|---|---|
| 8 vláken | 4 x LC duplex | 4 duplexní linky, plné využití vláken (žádná nečinná vlákna) |
| 12 vláken | 6 x LC duplex nebo 4 aktivní páry se 4 nečinnými vlákny v některých spojích SR4 | Strukturovaná kabeláž a 40G/100G SR4 breakout |
| 16 vláken | 8 x LC duplex | 8-optická optika, jako je 400G-SR8 |
| 24 vláken | 12 x LC duplex | Opravná pole s vysokou{0}}hustotou (vyžaduje jasné označení) |
Cesta polarity Tx/Rx
Každý duplexní spoj musí na jedné straně vysílat a na druhé přijímat. V paralelním systému k této cestě přispívá každý breakout kabel, kufr, adaptéry a propojovací kabely. Získejte jeden prvek dozadu a konektory budou stále sedět, ale optická dráha se zlomí. To je důvod, proč typ A, typ B a typ C nejsou nikdy zaměnitelné a proč je polarita spíše rozhodnutím na -úrovni kanálu než podle-kabelu. Toto rozvádíme níže.
Typy MPO Breakout kabelů
"MPO breakout cable" je rodina, nikoli jedna část. Dva kabely, které vypadají stejně, se mohou chovat zcela odlišně. Praktický způsob, jak jeden určit, je projít těmito osami:
- Podle počtu vláken:8, 12, 16 nebo 24 vláken. Toto je první rozhodnutí a vyplývá přímo z toho, kolik duplexních linek potřebujete.
- Podle vylamovacího konektoru:LC duplex je standardní; SC a FC se objevují ve starších telekomunikacích a přístrojovém vybavení.
- Podle režimu vlákna:multimode (OM3, OM4, OM5) pro krátký dosah nebo single{3}}režim (OS2) pro delší vzdálenosti. Vidětsingle{0}}režim versus multimode vláknopokud si nejste jisti, který odkaz volá.
- Podle polarity:Typ A, Typ B nebo Typ C odpovídající kanálu.
- Podle pohlaví MPO:připnuté (samec) nebo nepřipnuté (samice).
- Podle lesku konektoru:UPC nebo APC. MPO v jednom-režimu je téměř vždy APC; multimode je typicky plochý počítač.
- Podle pláště a konstrukce:PVC, LSZH, stoupačka nebo plénum; kulaté jednoplášťové-obloukové žakety versus jednotlivě oblečené nohavice; standardní nebo obrněné.
- Podle stupně ztráty:standardní -ztrátové nebo nízkoztrátové{1}}konektory, což je důležité, když je rozpočet na energii omezený.
Z pohledu dodavatele: začněte se specifikací z datového listu transceiveru a panelu, na kterém přistane, nikoli z katalogu kabelů. Téměř každá špatná objednávka, kterou vidíme, pochází z prvního výběru čísla dílu a zpětného{1}}přizpůsobení kanálu.

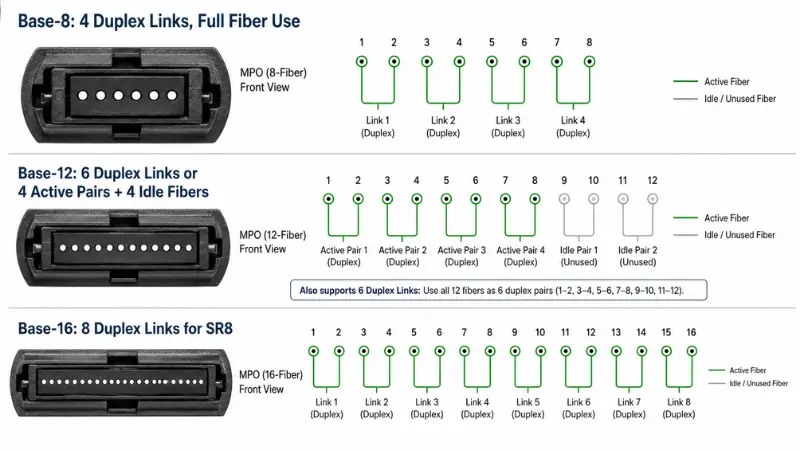

Base-8 vs. Base-12 vs. Base-16
Toto je otázka druhé{0}}úrovně, na kterou samotný počet vláken neodpovídá, a právě zde se mnoho „budoucích-kontrolování“ pokazí. "Základní" číslo je přírůstek vlákna, na kterém je kabeláž postavena.

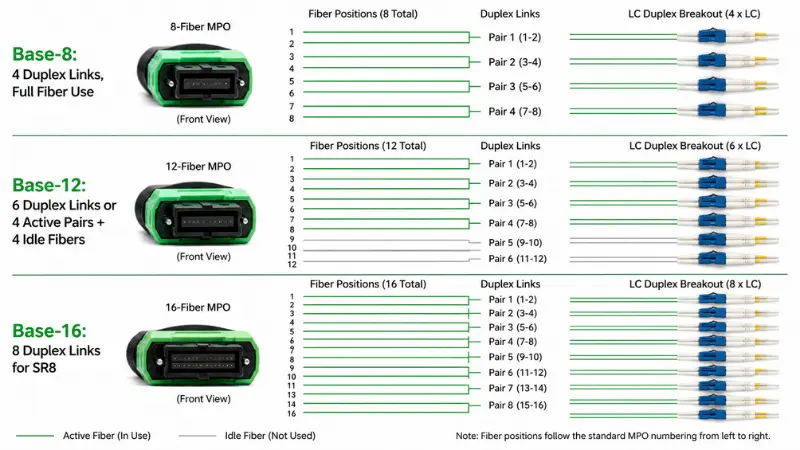

| Systém | Použití vlákna pro paralelní optiku | Nejlépe odpovídající |
|---|---|---|
| Základna-8 | 100% využití pro 4proudovou optiku (8 vláken=4 duplex) | 40G-SR4, 100G-SR4, 400G-DR4 bez nečinných vláken |
| Základna-12 | U SR4 přes 12vláknové MPO přenáší provoz pouze 8 z 12 vláken | Starší instalace a nativní 12vláknové duplexní trunky (6 x LC) |
| Základna-16 | 100% využití pro 8pruhovou optiku (16 vláken=8 duplex) | 400G-SR8 a cesta migrace na 800G |
Bod, který se často míjí: 12-vláknový MPO použitý pro kanál 40G nebo 100G SR4 zanechává čtyři vlákna tmavá. To není vada, ale to znamená, že základna-8 breakout je obvykle čistší a ekonomičtější volbou pro čtyřproudový breakout, zatímco Base-12 má smysl, když kufr skutečně nese šest duplexních spojů. Rychlosti Ethernetu a počty jízdních pruhů za tím vším jsou definoványpracovní skupina IEEE 802.3(40G/100G paralelní optika v 802.3ba, 200G/400G v 802.3bs).
Typ A vs Typ B vs Typ C Polarita
Polarita je jediným nejčastějším důvodem, proč čerstvě nainstalovaný MPO link nefunguje. Tyto tři klasické metody se liší v tom, jak je kmen zapojen a které propojovací kabely dokončí cestu.
| Metoda | Typ kufru | Array adaptér | Duplexní propojovací kabely | Poznámky |
|---|---|---|---|---|
| Metoda A | Napište A, rovně- | Klávesa-nahoru na klávesu-dolů | A-do-B na jednom konci, A-do-A na druhém konci | Flexibilní, ale potřebuje dva typy záplat{0}}kabel |
| Metoda B | Typ B, obrácený | Klíč-nahoru ke klíči-nahoru | A-do-B na obou koncích | Typ kabelu s jednou záplatou-; široce používané pro paralelní optiku |
| Metoda C | Typ C, pár-převrácený kufr | Klávesa-nahoru na klávesu-dolů | A-do-B na obou koncích | Výklopy řešené uvnitř kufru; společné pro starší duplex |
Jak si vybrat, v praxi: vyberte jednu metodu pro celou instalaci a udržujte ji konzistentní od začátku do konce. Pro paralelní-prolomení optiky je metoda B nejběžnější, protože používá jeden typ propojovacího-kabelu a zabraňuje náhodnému párování-k{4}}přenosu. TheStandard ANSI/TIA-568.3-Eformalizuje metody A, B a C a od své revize z roku 2022 přidává dvě „univerzální“ metody (U1 a U2), které umožňují používat stejné moduly a kabely na obou koncích vedení typu-B. Pokud je váš návrh postaven na kazetách, dodržujte schéma polarity, které kazetový systém specifikuje, spíše než schémata míchání. Informace o tom, kde je konektivita pole oproti duplexu, naleznete v našem průvodciLC versus MTP/MPO v kabeláži s vysokou{0}}hustotou.

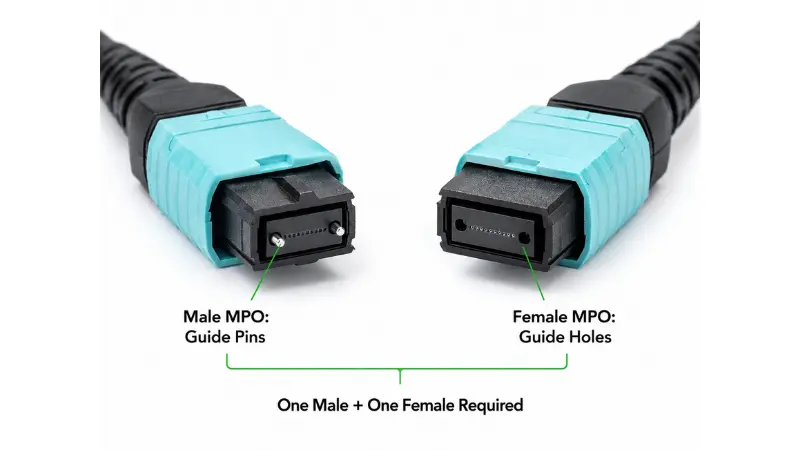

MPO Muž vs Žena: Jak si vybrat?

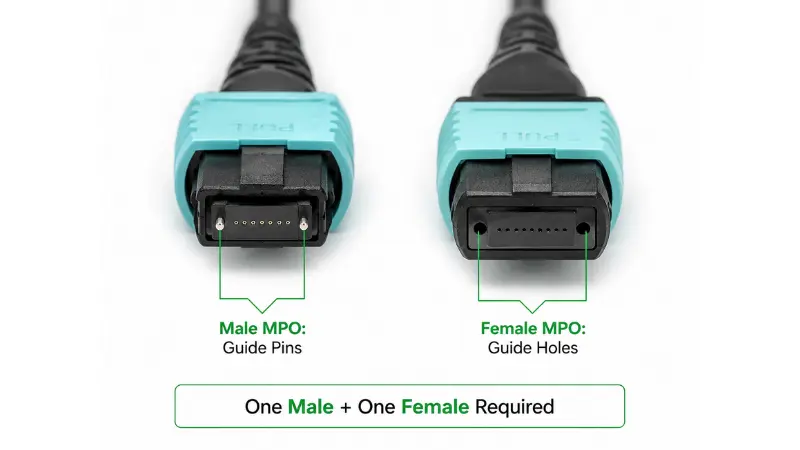

MPO pohlaví je o vodících kolících ve ferule. Kolíkový (samčí) konektor má dva kovové kolíky; nezapíchnutý (samice) konektor má odpovídající otvory. Pravidlo je absolutní: každý spárovaný pár musí být jeden připnutý a jeden nepřipnutý. Dva kolíkové konektory se fyzicky střetávají a mohou rozdrtit kolíky nebo odštípnout objímku; dva nezapojené konektory nemají nic, co by je vyrovnalo, a nebudou správně sedět.
V typickém breakout nasazení jsou paralelní -optické porty transceiveru obvykle uvolněny, takže MPO noha, která se zapojuje do transceiveru, je obvykle připojena. Na druhé straně pohlaví závisí na adaptéru, kazetě nebo kufru, se kterým se spáruje. Vždy potvrďte pohlaví portu transceiveru podle jeho datového listu a zkontrolujte pohlaví, které uvádí vašeMPO/MTP adaptérynež opravíte pohlaví kabelu. Tento parametr zabraňuje jak mrtvým odkazům, tak fyzickému poškození.

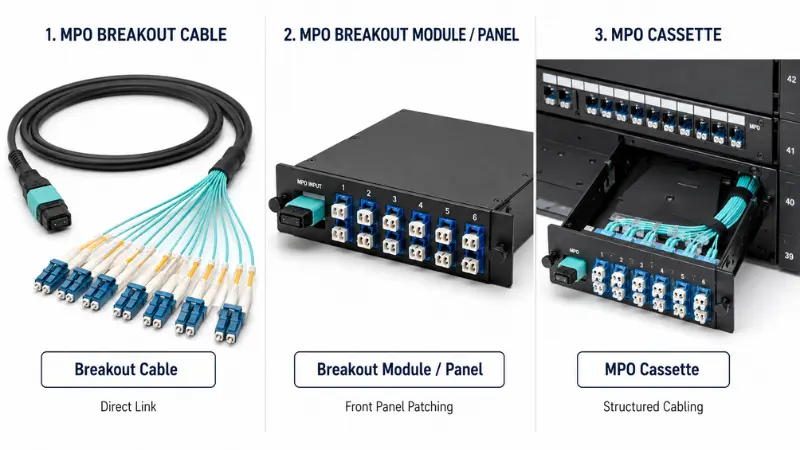

MPO Breakout Cable vs modul vs kazeta
Tyto tři spolu souvisí, ale řeší různé problémy. Volba závisí na tom, jak strukturovaný a udržovatelný musí být odkaz.
| Volba | co to je | Nejlepší pro | Hlavní výhoda |
|---|---|---|---|
| Přerušovací kabel | Jeden ventilátor MPO/MTP přímo na nohy LC, SC nebo FC | Stejné-linky na vybavení racků, rychlé nasazení | Jednoduché,-úsporné, méně přípojných bodů |
| Breakout modul / panel | Modul s MPO vstupem a LC/SC porty na přední straně | Vzájemné{0}}odkazy na stojany a organizovaná pole záplat | Záplatování-předního panelu, štítkování, snadnější údržba |
| kazeta MPO | Modulární kazeta uvnitř propojovacího panelu převádějící MPO trunky na duplex | Strukturovaná, škálovatelná kabeláž | Čisté pohyby, přidávání a změny |
Když je trasa krátká a spojení je přímé, použijte volný fanout. Jakmile odkaz překročí regály nebo bude docházet k častým změnám, ankazeta MPOnebo panel obvykle zaplatí za snazší odstraňování problémů a označování.
Běžné aplikace
40G až 4x10G Breakout
Port 40G QSFP+ SR4 přenáší čtyři 10G linky přes osm vláken. Když přepínač a optika podporují breakout režim, sestava MPO-k-LC jej rozdělí na čtyři nezávislé duplexní linky 10G-SR. To je jeden z nejčastějších důvodů, proč si lidé kupují breakout kabely.
100G až 4x25G Breakout
Port 100G QSFP28 SR4 funguje stejným způsobem a rozděluje se na čtyři 25G linky přes osm vláken. Na výběru správného režimu a stupně zde záleží, protože rozpočet na-projížďku je přísnější; náš návod najak vybrat 100G kabelážjde do kompromisů-.
400G: Kde se Breakout používá a kde se nepoužívá
400G je místo, kde předpoklad "MPO breakout for everything" selže. To zcela závisí na rozhraní transceiveru:
- 400G-DR4používá 8 vláken s jednoduchým{1}}režimem (čtyři pruhy 100G) a čistě se rozbije na 4 x 100G přes Base-8 MPO.
- 400G-SR8používá 16 multimódových vláken (osm 50G pruhů) na Base-16 MPO a může se prolomit na 8 x 50 G nebo 2 x 200 G.
- 400G-FR4 a LR4jsou duplexní single{0}}rozhraní využívající multiplexování vlnových délek přes jeden pár LC. Nepoužívají paralelní vlákna, takže breakout kabel MPO vůbec neplatí.
Takže před výběrem jakéhokoli 400G breakoutu si nejprve přečtěte specifikaci optického modulu. Tvarový faktor (QSFP-DD, OSFP) vám neřekne mapu vláken; typ rozhraní ano.
Kde se tyto kabely objevují?
Typické domovy pro oddělovací sestavy MPO zahrnují páteřní-látku listů, propojení-na{2}}server, úložné sítě, křížová{3}}spojovací pole, telekomunikační místnosti, páteřní sítě kampusů a husté propojovací panely.
Příklady běžných konfigurací
Toto jsou konfigurace, které si většina projektů skutečně objednává, přičemž produkty odpovídají každé z nich:
| Konfigurace | Běžné použití | Poznámky |
|---|---|---|
| 8vláknový MTP až 4x LC duplex | Únik 40G / 100G SR4 | Base-8, použití plného vlákna, žádné volné prameny |
| 12vláknový MPO až 6x LC duplex | Strukturovaná kabeláž a duplexní kanály | U spojů SR4 mohou 4 z 12 vláken zůstat tmavé |
| 24vláknový kabelový svazek MTP na FC/APC | Jednorežimové opravy s vysokou-hustotou{1} | Potvrďte leštění APC a jasné schéma štítku nohou |
Kdy nepoužít přerušovací kabel MPO?
Uvolněný fanout je špatný nástroj, když:
- Spojení běží mezi stojany nebo místnostmi a bude vidět pravidelné přesuny, přidávání a změny. Kufr plus kazeta nebo panel je čistší a snadněji se udržuje.
- Potřebujete záplaty-předního panelu a odolné štítky pro provozní personál.
- Port nepodporuje režim přerušení nebo je rozhraní duplexního typu, jako je 400G-FR4, které nemá žádná paralelní vlákna, která by se dala přerušit.
- Návrh by kombinoval jeden-režim a vícerežim v jednom kanálu, což není povoleno.
- Rozpočet na napájení je již napjatý a další sada párů konektorů by zabírala okraj.
Klíčové specifikace k potvrzení před objednávkou
Většina selhání pole se zpětně vrací k tomu, že jedno z nich je chybné. Potvrďte každý u kanálu, nikoli u samotného kabelu.
- Počet vláken.Odvoďte to z počtu duplexních spojení, které potřebujete: čtyři odkazy na 8-vlákno, šest na 12vláknové, dvanáct na 24vláknové. Odolávejte hustotě nadměrného nakupování „pro každý případ“.
- Polarita.Uzamkněte typ A, B nebo C přes celou cestu: transceivery, kanály, kazety a propojovací kabely.
- Typ a pohlaví konektoru.MPO nebo MTP; každý konec přišpendlen nebo odepnut; orientace klíče; LC/SC/FC na vylamovací straně; UPC nebo APC.
- Režim vlákna.Slaďte optiku. OM3/OM4 pro krátký multimódový dosah, OS2 single-režim pro vzdálenost. Pokud vážíte známky, naše poznámky naOM1 až OM5 multimodestanovit limity dosahu.
- Bunda a konstrukce.PVC, LSZH, nástavec nebo přetlakový prostor, aby vyhovovaly prostředí, plus průměr, poloměr ohybu a zda nohy potřebují individuální opláštění nebo brnění.
- Délka vylomení a označení.Délka-do{1}}konektoru musí vyhovovat stojanu; příliš krátká škrtí trasu, příliš dlouhá ji ruší. Každá noha by měla být označena na mapě vašeho přístavu.
- Ztráta vložení a protokol o zkoušce.U vysoko{0}}rychlostních připojení chrání rozpočet nízkoztrátové konektory. Náš vysvětlovač navložný útlum ve vláknových propojovacích kabelechukazuje, proč záleží na několika desetinách dB, když se nahromadí několik párů konektorů.
Kontrolní seznam RFQ pro vlastní MPO Breakout kabely
Když odešlete žádost o cenovou nabídku, zahrnutí tohoto seznamu dopředu odstraní většinu tam{0}}a{1}}zpět a zabrání přepracování:
U projektových objednávek požádejte dodavatele, aby označil každou nohu podle rozvržení vašeho stojanu a před výrobou potvrdil připojení kolíků a polaritu pomocí schématu zapojení. Můžetepošlete nám podrobnosti o svém odkazua my vrátíme konfiguraci podle tohoto kontrolního seznamu.
Co by měla obsahovat zkušební zpráva?
Smysluplný protokol o továrním testu pro vylamovací sestavu by měl zahrnovat minimálně:
- Ztráta vložení na konektor nebo na vlákno oproti třídě, kterou jste si objednali
- Ztráta návratnosti, zejména u APC a jedno{0}}režimových sestav
- Ověření polarity nebo drátová mapa prokazující cestu Tx/Rx
- Výsledky kontroly koncového{0}}obličeje (obecným referenčním kritériem jsou kritéria přijatelnosti IEC 61300-3-35)
- Typ vlákna, typ konektoru a lesk
- Délka sestavy a sériové číslo pro dohledatelnost
Kontrolní seznam pro výběr v 5 krocích
- Krok 1 - Definujte odkaz.40G na 4x10G, 100G na 4x25G, rozdělení panelu, přepnutí-na{7}}server nebo křížové{8}}připojení? Zapište si počet duplexních linek.
- Krok 2 - Přečtěte si rozhraní zařízení.Ověřte z datového listu, že port podporuje režim přerušení a jakou mapu vláken rozhraní používá.
- Krok 3 - Nastavte počet vláken a základnu.Přiřaďte Base-8/12/16 k počtu jízdních pruhů, abyste neupletli vlákna nebo nepřeplatili.
- Krok 4 - Opravte polaritu a pohlaví.Vyberte metodu pro celý kanál a připnuté/nepřipnuté pohlaví pro každý konec.
- Krok 5 - Dokončete fyzické detaily.Režim vlákna, lesk, plášť, celková a vylomená délka, označení a protokol o zkoušce.
Časté chyby, kterým je třeba se vyhnout?
- Zacházejte se všemi breakout kabely stejně.Podobný vzhled skrývá odlišnou polaritu, počet, připnutí a mapování. Pokaždé si přečtěte specifikace dílu.
- Polarita ponechána do dne instalace.Oprava později může znamenat výměnu kabelů, adaptérů nebo celých kabelů. Navrhněte jej před objednáním.
- Spárování UPC s APC.Oba mají odlišnou geometrii-koncových ploch a nikdy by se neměly spojovat; naše poznámka naPC, UPC a APC{0}}koncové tvářevysvětluje, proč jejich smíchání degraduje nebo poškozuje odkaz.
- Neodpovídající režim vlákna.Single{0}}režim a multimode nejsou zaměnitelné; přizpůsobte kabel optice a vzdálenosti.
- Vynechání čištění a kontroly.Jedna kontaminovaná objímka MPO znečišťuje několik kanálů najednou. Postupujte správněčištění a kontrola vláknových konektorůpřed každým spojením, zejména na vysokorychlostních{0}}linkách.
FAQ
Jaký je rozdíl mezi MPO a MTP?
MPO je obecný standard více-vláknových konektorů. MTP je přesnější-verze konektoru MPO chráněná ochrannou známkou US Conec. Jsou vzájemně propojitelné, takže si raději ověřte pohlaví, polaritu a stupeň, než abyste si dělali starosti se jménem.
Co je to přerušovací kabel MPO na LC?
Jedná se o sestavu s jedním MPO/MTP konektorem na konci trunku a několika LC konektory na druhém, které se používají k rozdělení paralelního kanálu na jednotlivé duplexní linky, jako jsou 4 x 10G nebo 4 x 25G.
Jaký je rozdíl mezi breakout kabelem a MPO trunk kabelem?
Hlavní kabel má na obou koncích konektory MPO/MTP a je určen k přechodu na duplexní prostřednictvím kazety nebo modulu. Přerušovací kabel lze převést na jednotlivé konektory přímo, bez potřeby panelu.
Co je to breakout kabel typu B MPO?
Typ B označuje obrácenou polaritu (klávesa-nahoru ke klíči{1}}nahoru). Je široce používán pro paralelní optiku, protože umožňuje jeden záplatový-typ kabelu a snižuje možnost přenosu-k{5}}chyb.
Potřebují vylamovací kabely MPO konektory samec nebo samice?
Každý pár musí být jeden připnutý (samec) a jeden nepřipnutý (samice). Správné pohlaví kabelu závisí na portu transceiveru a adaptéru nebo kazetě, kterou splňuje, proto před objednáním potvrďte obojí.
Co je to Base-8 vs Base-12 MPO breakout?
Base-8 využívá osm-přírůstků vláken a plně využívá vlákna pro optiku se čtyřmi{8}}pruhy. Base-12 používá dvanáct a může ponechat čtyři vlákna tmavá na spoji SR4. Base-8 je obvykle čistší pro průlom ve čtyřech pruzích; Base-12 vyhovuje původním šestiduplexním kmenům.
Mohou breakout kabely MPO podporovat 400G?
Mohou být součástí systémů 400G, jako je DR4 (8 vláken) a SR8 (16 vláken), ale duplexní rozhraní jako FR4 a LR4 nepoužívají paralelní vlákna a nelze je přerušit. Nejprve zkontrolujte specifikace optického modulu.
Jaké informace bych měl poskytnout pro cenovou nabídku?
Přenosová rychlost, typ transceiveru, režim vláken, počet vláken a základna, typ a lesk konektoru, pohlaví MPO, metoda polarity, celková délka a délka přerušení, hodnocení pláště a zkušební protokol, který potřebujete.
Klíčové věci
MPO breakout kabel je nejpřímější způsob, jak přeměnit paralelní port na jednotlivé duplexní linky, ale konektor je ta snadná část. Spojení funguje nebo selhává na počtu vláken, typu základny, polaritě, pohlaví, režimu vlákna a na mapě rozdělení, které musí souhlasit v celém kanálu. Rozhodněte o nich jako-návrh na úrovni kanálu, přizpůsobte konfiguraci skutečnému rozhraní transceiveru a před výrobou potvrďte polaritu, připojení a zkušební zprávu. V případě inter-skříňových nebo často měněných spojů zvažte kazetu nebo panel proti volnému okraji. S nastavenou rychlostí vašeho portu, počtem vláken, polaritou a pohlavím může dodavatel otočit správnou sestavu rychle as mnohem menším rizikem instalace.
