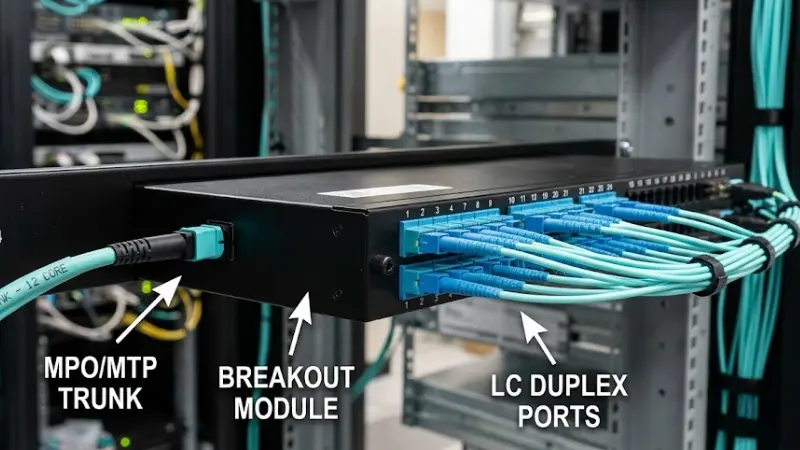

Oddělovací modul MPO převádí -hustotní spojení MPO nebo MTP na jednotlivé porty LC nebo SC v přední části stojanu, propojovacího panelu nebo skříně. Zadní část modulu ukončuje multi-vláknový kufr; přední strana představuje duplexní nebo simplexní adaptéry, které připojíte k přepínačům, transceiveru a dalšímu zařízení. Tento jediný přechod vám umožňuje vést jeden tlustý páteřní kabel mezi stojany a technici stále mohou čistit a označovat porty-směřující k vybavení.
Tato příručka je napsána pro otázky, které skutečně vyvstanou během návrhu a nákupu: které vlákno se počítá do objednávky, jak je zachována polarita v kanálu, jakou ztrátu modul přidává do vašeho rozpočtu a kdy je modul nesprávným nástrojem. Pokud zvažujete pole kmenů proti duplexním linkám šířeji, náš přehledLC versus MTP/MPO v kabeláži s vysokou{0}}hustotoupokrývá kompromisy-před tím, než se zavážete k topologii.
Co je vlastně MPO Breakout Module?
Jednoduše řečeno, anMPO nebo MTP konektorbalí 8, 12, 16 nebo 24 vláken do jedné objímky. Oddělovací modul tato vlákna vnitřně rozvětvuje a ukončuje je na adaptérech předního panelu-, nejčastějiLCpro datová centra a někdy SC pro telekomunikace a starší závody. Modul je obvykle vyroben jako kazeta ve stylu LGX-, takže zapadne do rackového panelu nebo optického krytu.
Funkce je záměrně úzká. Kufr zůstává na místě za panelem; všechny rutinní pohyby, přidávání a změny se odehrávají na frontě. 12-vláknový modul MPO například představuje šest LC duplexních portů – šest nezávislých linek přenášených jedním kmenem po jedné cestě.

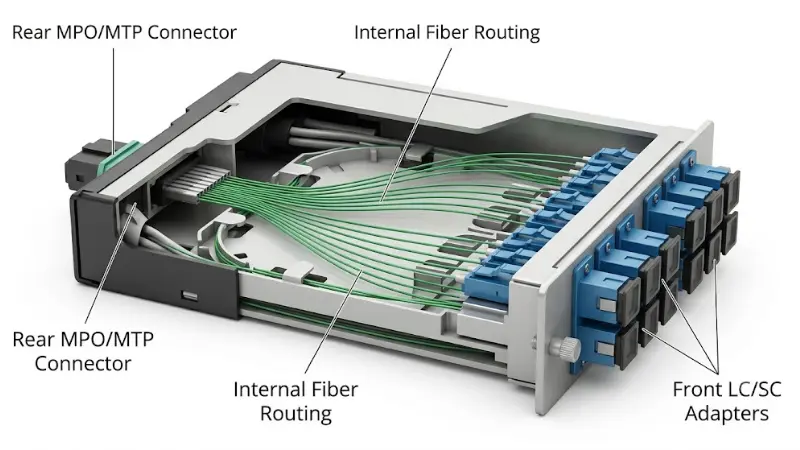

Jak funguje modul MPO Breakout?
Cesta signálu uvnitř typického modulu je: zadníKonektor pro MPO/MTP→ továrně-ukončené vnitřní vedení vláken → předníLC nebo SC adaptéry. Vnitřní směrování není libovolné. Vynucuje specifickou mapu vláken a polaritu tak, aby vysílání a příjem přistávalo na správných pozicích z jednoho konce kanálu na druhý.
Proto je modul více než jen počet vláken. Stejné 12{2}}vláknové MPO lze připojit k několika různým mapám předních portů a polaritám a pouze jedna z nich bude odpovídat vašíKufrový kabel MPO, vaše duplexní propojovací kabely a vaše transceivery. Vyberte mapu, která se hodí pro celý kanál, nikoli pro modul izolovaně.

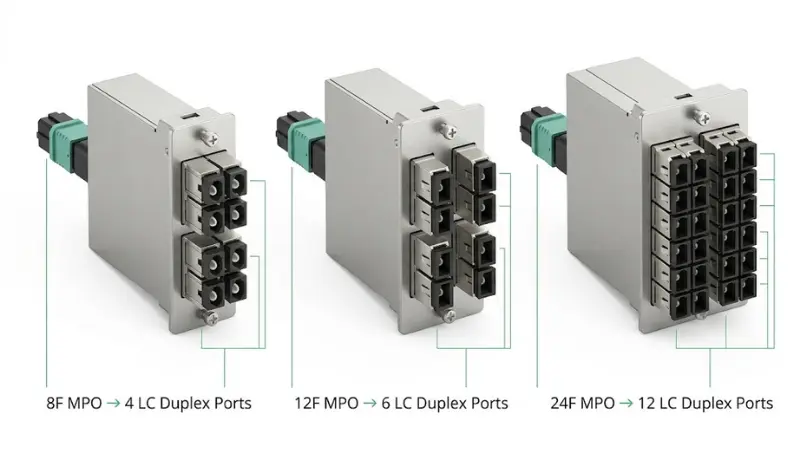

Konfigurace modulu MPO Breakout: Možnosti 8F, 12F, 24F a MPO-až-LC
Počet vláken ovlivňuje jak hustotu předních-portů, tak i to, jak dobře je modul zarovnán s paralelními-optickými transceivery. Níže uvedené mapování je výchozím bodem, který většina projektů používá.
| Zadní MPO | Přední porty (LC duplex) | Typické použití |
|---|---|---|
| 8 vlákna | 4 LC duplex | Vyrovná se s paralelní optikou SR4 (4 TX + 4 RX) bez nepoužívaných vláken; čistý únik 4×10G nebo 4×25G |
| 12 vlákna | 6 LC duplex | Modul klasického datového-centra; šest nezávislých duplexních linek na trunk |
| 24 vlákno | 12 LC duplex | Nejvyšší hustota na jednotku racku; běžné v křížových{0}}spojeních a velkých{1}}počtech páteřních sítí |
Dvě strukturální volby sedí na vrcholu počtu vláken. AnMPO-na-modul LCrozdělí pole na duplexní porty, což je to, co většina záplatování zařízení potřebuje. AnMPO-na-kazetu MPO (pole).prochází kmen beze změny pro end{0}}to{1}}end paralelní odkazy, jako je nativní QSFP-to{3}}QSFP. Pokud mícháte obojí, udržujte metodu polarity identickou pro všechny moduly v cestě.
Jeden detail, který narušuje design SR4: 40G a 100G SR4 transceivery používají osm vláken. Projeďte je po 12-vláknovém MPO a prostřední čtyři vlákna jsou nečinná. 8vláknový modul nebo kufr tento odpad odstraní, což je důležité při nákupu ve velkém. Předem ukončenéVylamovací sestava MPO-to{1}}LCje alternativou, když nepotřebujete modul{0}}namontovaný na panelu.

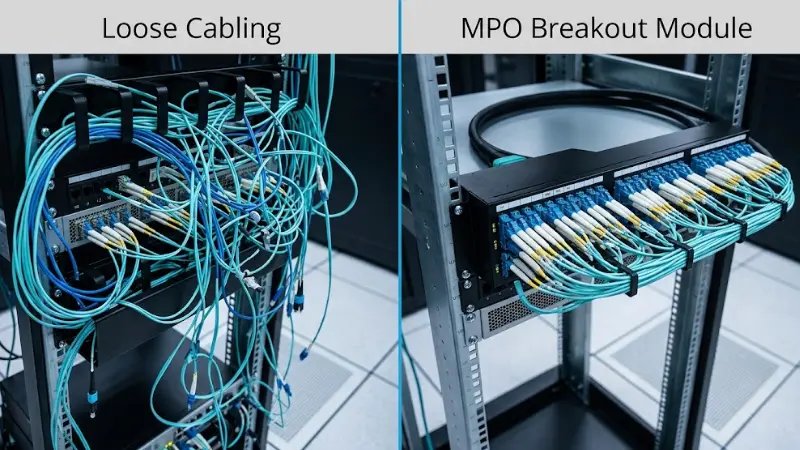

Proč moduly překonávají volnou kabeláž ve stojanech s vysokou{0}}hustotou?
Snižte přetížení kabelů v cestě
Jeden MPO kmen nahradí šest nebo více duplexních propojovacích kabelů přes stejný zásobník nebo kanál. V řadě 48portových listových přepínačů je to rozdíl mezi spravovatelným a nefunkčním svazkem. Méně kabelů v dráze také znamená lepší proudění vzduchu a méně náhodných odpojení během údržby.
Snazší identifikace a sledování portů
Přední adaptéry LC lze označit podle portu, ID zavazadlového prostoru a cíle. Uvolněné vějířové-nohy nelze označit za čisté a po několika měsících v živém stojanu vypadají všechny stejně. Pro velmi husté LC průčelí, naše poznámky nařešení konektorů LC s vysokou{0}}hustotoujít hlouběji do rozložení adaptéru.
Chraňte kufr a zjednodušte přesuny/přidání/změny
Výměna páteřního kabelu je těžší a dražší než přední kabel. Zakončení na zadní straně modulu izoluje stálou elektrárnu od každodenní manipulace, takže re-záplata probíhá na levných, vyměnitelných propojkách vpředu.
Podpora migrace 40G, 100G a 400G
Vyšší-rychlostní Ethernet do značné míry závisí na paralelní optice a samotné rychlosti jsou definoványPracovní skupina Ethernet IEEE 802.3. Moduly vám umožňují připojit svazek pole k rozhraním s nižším-počtem během přechodu z 10G-na-40G, 25G-na-100G nebo 100G na 400G, aniž byste museli znovu táhnout páteř. Konkrétní stranu kabeláže 100G sestavení naleznete v našem průvodcijak si vybrat 100G optický kabel.

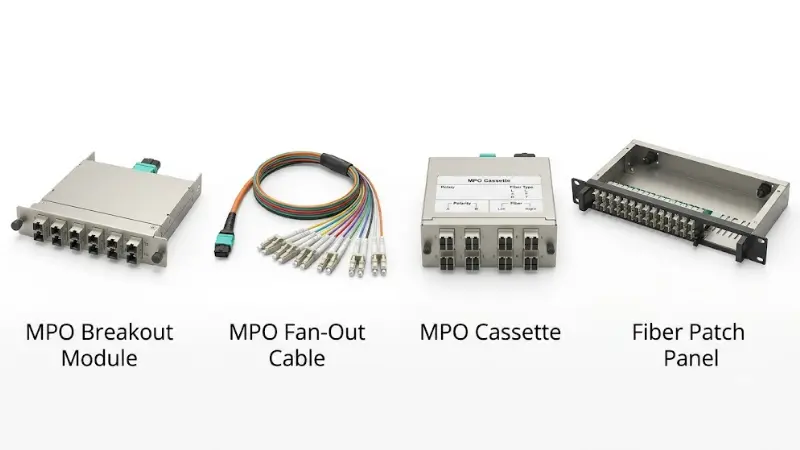

Modul vs Breakout Cable vs Kazeta vs Patch Panel
Tyto termíny se v katalozích překrývají, ale popisují různé věci. Níže uvedená tabulka přidává rozměry, které rozhodují o skutečných nákupech -, nejen o tom, co jednotlivé položky dělají.
| Položka | Co to dělá | Nejlepší pro | Pevnost | Vyměnit- |
|---|---|---|---|---|
| Vylamovací modul MPO | Zadní adaptéry MPO/MTP kufru na přední LC/SC v pevném pouzdře | Strukturovaná, permanentní racková nebo panelová kabeláž | Štítky, dokumentace, chráněný kufr, snadná oprava- | Vyšší jednotkové náklady; musí odpovídat panelu a polaritě |
| MPO breakout (ventil{0}}out) kabel | Jeden MPO/MTP konektor k více volným LC/SC nohám | Krátká, flexibilní nebo dočasná spojení zařízení | Nízká cena, rychlé nasazení, není potřeba žádný panel | Obtížné na označení a směrování; zahlcuje husté regály |
| kazeta MPO | Uzavřená modulární jednotka, často funkčně identická s modulem | Modulární patch-panelové systémy | Sloty dovnitř a ven jako celek; konzistentní ztráta | specifické stopy{0}}pro dodavatele/panel |
| Fiber patch panel | Pouzdro pro adaptéry, kazety nebo moduly | Centralizovaná správa vláken | Jedno místo pro ukončení a sledování | Přidá stojanové jednotky; potřebuje plánovanou kapacitu |
Praktické pravidlo z kontroly cenové nabídky: u permanentních racků-do{1}}skříňů se modul snadněji zdokumentuje a znovu{2}}opraví než uvolněný vějíř-, takže vyšší cena se obvykle vrátí za práci. Uschovejte si kabel-pro krátkou práci,-nízkou hustotu nebo dočasnou práci. Pokud se rozhodujete mezi rozvaděčem a panelem pro samotné pouzdro, naše srovnáníODF versus patch panelpomáhá dimenzovat kryt.

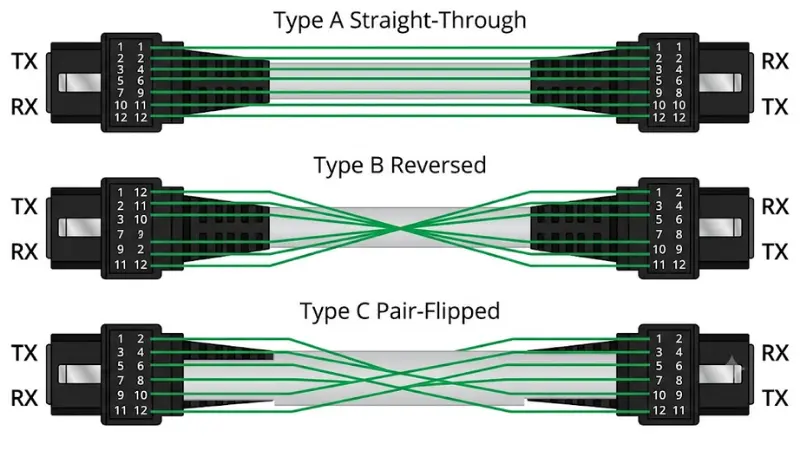

Vysvětlení polarity MPO: Typ A, Typ B a Typ C
Polarita je jediným nejčastějším důvodem, proč fyzicky dokonalé spojení odmítá provozovat. Definuje, jak se vysílání zarovná k příjmu přes celou cestu. U LC nebo SC duplex jednoduše překlopíte konektor; s 12vláknovým polem nemůžete, takže to musí vynutit kmen, adaptéry a moduly. Metody pocházejí zANSI/TIA-568.3-E, který popisuje metody A, B a C a ve své aktuální revizi dvě novější univerzální metody (U1 a U2).
- Typ A (přímo-přes):klíč-nahoru ke klíči-dolů; vlákno na pozici 1 dorazí na pozici 1. Při více-duplexním použití potřebuje jednu standardní propojku A-na-B a jednu-na-a na opačném konci.
- Typ B (obrácený):klávesa-nahoru na klávesu-nahoru; pozice 1 mapuje na pozici 12. Standardní duplexní propojky A-do{5}}B na obou koncích. Společné pro paralelní-optiku a základ pro univerzální metody.
- Typ C (pár-převrácený):sousední vlákna vyměněná v párech uvnitř kmene; standardní propojky A-na{1}}B na obou koncích. Používá se hlavně pro starší duplexní linky.
Nevybírejte polaritu z jedné součásti. Potvrďte společně typ vedení, vnitřní mapu modulu a orientaci duplexního můstku a poté udržujte jednu metodu konzistentní v celé instalaci. Metody míchání uprostřed-kanálu jsou přesně to, jak se „každý konektor hodí, ale nic nepropojuje“.
Jak si vybrat MPO Breakout modul v 7 krocích?
1. Typ vlákna: single-režim nebo multimode
Nejprve potvrďte odkaz. Multimode OM3 a OM4 pokrývají krátké dosahy datových-centrů; jeden-režim pokrývá delší běhy a většinu-rychlostních páteřních sítí. Nikdy nemíchejte typy vláken v jednom optickém spoji, pokud pro to není navržen celý systém. Pokud si nejste jisti, na které straně jste, začněte ssingle{0}}režim versus multimode vláknoa konkrétně pro vícerežimovou třídu,OM3 versus OM4.
2. Přední konektor: LC nebo SC
LC dominuje hustým datovým-čelům středu, protože zdvojnásobuje hustotu portů a odpovídá většině transceiverů.SCzůstává běžné v telekomunikacích, FTTH a starších závodech. Přizpůsobte přední konektor rozhraní zařízení, do kterého se připojujete, nikoli zvykem.
3. Zadní konektor: MPO nebo MTP a jeho atributy
MTP je vysoce{0}}výkonný MPO-kompatibilní konektor; obě jsou rozhraním pole, ale před objednávkou potvrďte přesný požadavek. Zadní konektor nese několik atributů, které musí být všechny specifikovány: MPO nebo MTP, samec (připnutý) nebo zásuvka (nepřipnutý), UPC nebo APC, počet vláken (8/12/16/24) a standardní nebo nízký-stupeň ztráty. Spojení dvou nepřipnutých nebo dvou kolíkových konektorů nebude fungovat, takže pohlaví není volitelné. Odpovídající strana panelu{10}}adaptér MPOmusí být v souladu s touto genderovou a klíčovou orientací.
4. Mapování polarity a vláken
Použijte návrh kanálu z části polarity výše. Zadejte metodu (A, B, C nebo univerzální metodu) pro celou cestu a ověřte, že ji mapa modulu podporuje.

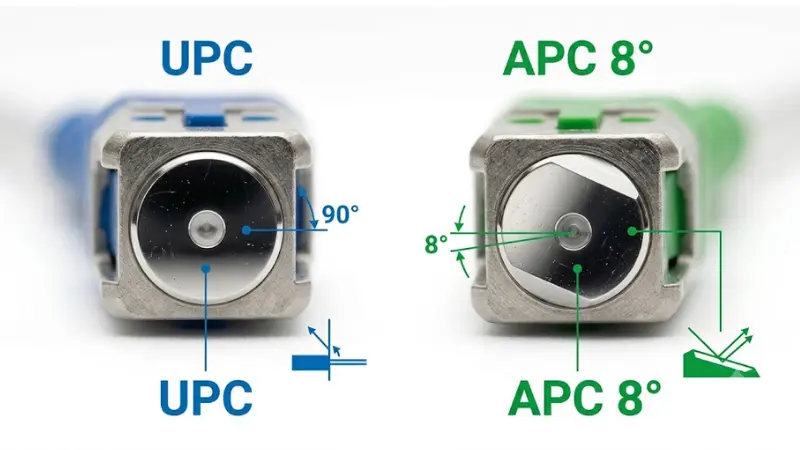

5. Čelo: UPC nebo APC
UPC a APC se neslučují. UPC je běžné u mnoha datových-jednotlivých{2}}režimů a vícerežimových propojení; APC se svým šikmým čelním čelem se používá tam, kde záleží na vysokých ztrátách zpětného toku, jako je PON a mnoho telekomunikačních systémů. Barevné kódování (často modrá pro UPC, zelená pro APC) je užitečným indikátorem, ale není zárukou - ověřte specifikaci. Hlubší uvažování je v našem členěníPC vs UPC vs APC polština.
6. Počet portů a tvarový faktor
Potvrďte počet předních portů LC/SC, počet zadních konektorů MPO/MTP, velikost LGX nebo kazety, formát s jednoduchou{0}} nebo dvojitou{1}}šířkou a kompatibilitu pro montáž do racku nebo na stěnu. Správná optická konstrukce stále selhává v terénu, pokud modul fyzicky nepasuje do panelu.

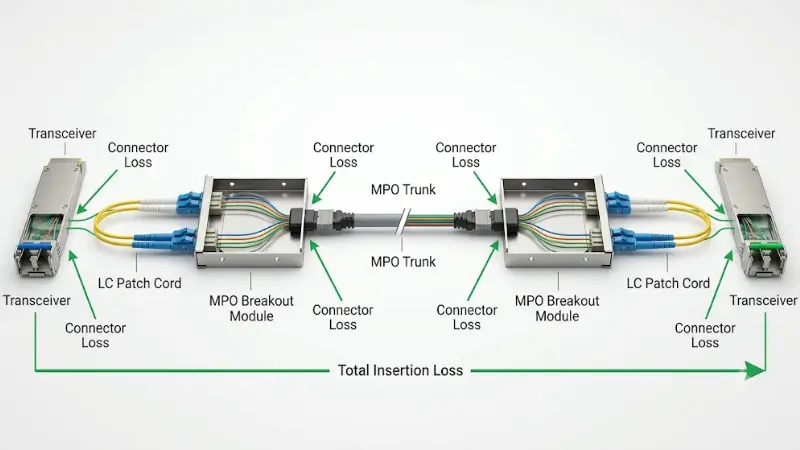

7. Ztráta vložení a rozpočet odkazů
Každý spárovaný pár, spoj a modul spotřebuje část rozpočtu. Strukturovaný kanál MPO přidává více spárovaných párů než jednoduchý duplexní jumper, takže marže mizí rychleji, než lidé očekávají. Chcete-li to zkontrolovat, sečtěte: povolenou ztrátu kanálu transceiveru, útlum vlákna na vzdálenost, každý pár konektorů (obvykle několik desetin dB, nižší pro nízké-stupně ztráty), páry modulu, ztráty v propojovacích-kabelech a bezpečnostní rezervu. Porovnejte celkovou částku se specifikovanou ztrátou vložení kanálu transceiveru, kterou definují klauzule IEEE 802.3 PMD pro každé rozhraní. Když je marže napjatá, zachová ji nízko{7}}ztrátový modul a vysoce{8}}kvalitní kmen.

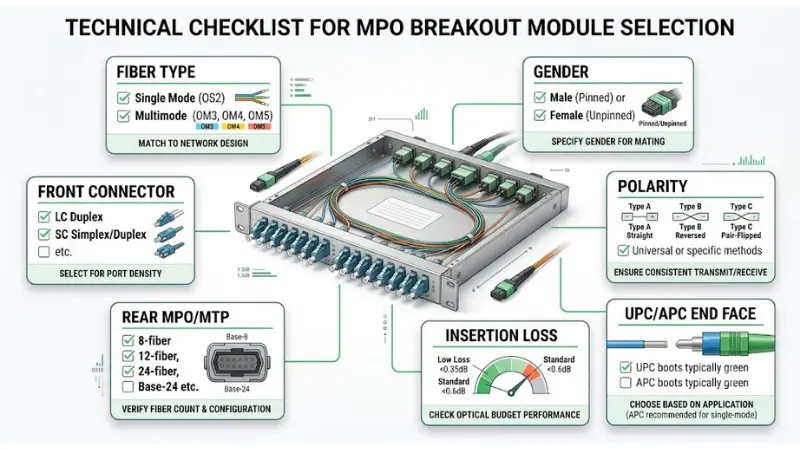

Kontrolní seznam specifikací modulu MPO Breakout
Spusťte to před objednáním. Každý řádek je parametr, proč na něm záleží a jakou chybu předchází.
| Požadavek | Co zkontrolovat | Proč na tom záleží | Častá chyba |
|---|---|---|---|
| Typ vlákna | Jeden-režim nebo vícerežim (OM3/OM4) | Neodpovídající vlákno přeruší nebo degraduje spoj | Míchání SM a MM v jednom kanálu |
| Přední konektor | LC nebo SC, duplexní nebo simplexní | Musí odpovídat rozhraní transceiveru | Objednání SC pro všechny-LC průčelí |
| Zadní konektor | MPO nebo MTP, počet vláken | Definuje kompatibilitu a hustotu kmene | Nesprávný počet vláken pro optiku SR4 |
| Pohlaví | Muž (připnuto) nebo žena (nepřipnuto) | Dvě stejné-genderové spojky se nemohou shodovat | Připnuto-k-připnuto nebo odepnuto-k-odepnuto |
| Koncový obličej | UPC nebo APC | Neslučitelné-; ovlivňuje ztrátu návratnosti | Spárování UPC s APC |
| Polarita | Metoda A, B, C nebo univerzální | Zarovná TX na RX přes kanál | Metody míchání uprostřed-cesty |
| Stupeň ztráty | Standardní nebo nízká-ztráta | Zachovává okraj ve více{0}}konektorových odkazech | Standardní třída s omezeným rozpočtem |
| Tvarový faktor | Velikost, šířka, velikost panelu LGX | Modul se musí fyzicky nainstalovat | Kazeta, která nepasuje do panelu |
Typické příklady konfigurace
Jsou reprezentativní, nejsou vyčerpávající, ale ukazují, jak se počet vláken a styl breakout mapují na skutečná rozhraní.
- 40 GBASE-SR4 (QSFP+):osm multimodových vláken. Modul MPO-to{2}}LC přeruší kmen do LC pro připojení k 10G portům, nebo jej kazeta pole přenese přímo do jiného QSFP+.
- 100 GBASE-SR4 (QSFP28):osm multimódových vláken, které se rozdělí na čtyři 25G spoje. 8vláknový kmen a modul udržují všechna vlákna aktivní.
- 400G single-režim DR4:osm jedno{0}}vláknových vláken na 12-vláknovém APC MPO, které se rozdělí na čtyři 100G spojení. Zde si všimněte požadavku APC – modul UPC tuto cestu neobslouží.
- Telecom a ISP agregace:mnoho duplexních obvodů konsolidovaných do svazků pole mezi ODF a transportním zařízením, kde moduly udržují rámec čitelný.
Když paralelní optika používá nativní QSFP-na-QSFP, anMTP-na-kazetu LCje boční-díl panelu, díky kterému je přechod čistý a dokumentovatelný.
Kdy nepoužívat MPO Breakout modul?
Modul je špatnou volbou stejně často, jako je správný:
- Krátké, dočasné nebo laboratorní odkazy.Vějířový-přerušovací kabel je jednodušší a levnější a v malém měřítku-není problém se štítkem.
- Přímá připojení-k{1}}zařízením.Pokud jsou dvě krabice metr od sebe, vějířový-výstup nebo sestava s přímým{1}}připojením se panelu zcela vyhne.
- Prostředí s nízkou{0}}hustotou.Pod hrstkou odkazů na stojan, štítky modulu a{0}}výhody ochrany kufru neospravedlňují náklady ani prostor ve stojanu.

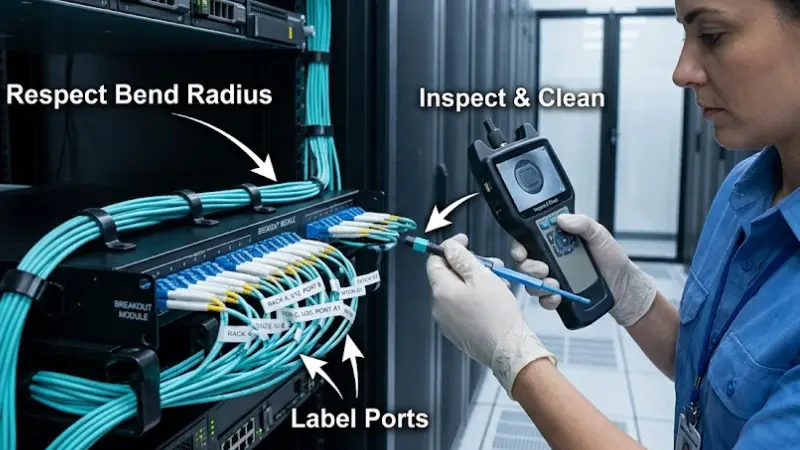

Doporučené postupy pro instalaci a správu kabelů
Před pářením zkontrolujte a očistěte každou koncovou plochu
Kontaminace je hlavní příčinou poruch vláken a MPO objímka má mnoho vláken až špinavých najednou. Zkontrolujte a očistěte podle definovaného standardu -, kterým je uznávaná referenceIEC 61300-3-35, která nastavuje kritéria vyhovění/nevyhovění pro čistotu koncové-plošky a ve svém nejnovějším vydání přidává pokyny specifické pro konektory MPO.
Oba konce úplně označte
Zaznamenejte modul, polohu panelu, číslo portu, ID vedení a cíl. Kompletní štítky jsou tím, co změní budoucí poruchu z hodiny sledování na dvou-minutovou opravu.
Respektujte poloměr ohybu
Netlačte kabely do úzkých ohybů. Porušení minimálního poloměru ohybu okamžitě zvyšuje útlum a zkracuje životnost kabelu.
Nechte kufr na pokoji
Proveďte rutinní opravy předních portů. Pokaždé, když narušíte konektor zadního pole, riskujete prach, nesouosost a další ztráty.
Po instalaci otestujte a zdokumentujte
Ověřte ztrátu vložení, kontinuitu a polaritu a archivujte výsledky pro kritická spojení. První instalace je nejlevnější čas na zachycení chyby polarity nebo pohlaví.
Kontrolní seznam pro odstraňování problémů: Když se odkaz MPO neobjeví?
Pokud je odkaz po čisté instalaci tmavý nebo chybný, projděte si je v tomto pořadí, než budete mít podezření na optiku:
- Ukončete-čistotu obličeje.Znovu{0}}zkontrolujte a vyčistěte objímku MPO i přední plochy LC/SC.
- TX/RX a polarita.Potvrďte, že vysílání dosáhne konce příjmu; chyba polarity je nejpravděpodobnější příčinou, když vše fyzicky sedí.
- Pohlaví konektoru.Na zadním MPO ověřte, zda jsou připnuté vazby až uvolněné.
- Koncový-typ obličeje.Zkontrolujte, zda jste nikde v cestě nespárovali UPC s APC.
- Typ a třída vlákna.Potvrďte konzistenci SM/MM a sklon OM napříč kmenem, modulem a propojkami.
- Kompatibilita transceiveru.Přizpůsobte optiku vláknu, dosahu a rychlosti.
- Propojit rozpočet.Znovu{0}}přičtěte ztrátu; těsný okraj plus okrajový pár konektorů vás může vytlačit.
Co poskytnout při žádosti o cenovou nabídku?
Většina zpoždění cenových nabídek pochází z chybějících parametrů, nikoli z cen. Chcete-li získat přesné doporučení modulu v jednom průchodu, pošlete společně tyto:
- Režim a stupeň vlákna (SM nebo MM OM3/OM4)
- Přední konektor a počet (LC/SC, duplex/simplex, počet portů)
- Počet zadních vláken MPO/MTP (8/12/16/24)
- Pohlaví MPO (muž/připnuto nebo žena/nepřipnuto)
- Čelo (UPC nebo APC) pro přední i zadní stranu
- Metoda polarity pro celý kanál
- Stupeň ztráty (standardní nebo nízká{0}}ztráta) a jakýkoli odkaz-rozpočtový cíl
- Velikost modulu a panel/kryt musí pasovat
- Množství a aplikace nebo transceiver, kterému slouží
Krátký kanálový diagram odpovídá na většinu z nich najednou. S těmito detaily můžetepožádat o cenovou nabídkua nechte konfiguraci potvrdit, nikoli hádat.
FAQ
Je MTP to samé jako MPO?
MTP je specifický vysoce{0}}výkonný konektor postavený na rozhraní MPO, takže je -kompatibilní s MPO, ale je prémiovou variantou. Při zadávání zakázek vždy potvrďte, zda projekt vyžaduje MPO, MTP nebo obojí.
Jaký je rozdíl mezi MPO breakout modulem a MPO kazetou?
Obvykle se jedná o stejný objekt viděný dvěma způsoby. "Kazeta" popisuje uzavřenou modulární formu, která se zasouvá do panelu; "breakout module" popisuje funkci přerušení MPO/MTP vláken do LC nebo SC.
Lze jeden modul použít pro jeden-režim i vícerežim?
Ne. Modul je konstruován pro jeden typ vlákna. Použití vícerežimového modulu v propojení s jedním-režimem nebo naopak nebude fungovat správně.
Jak poznám, jakou polaritu zvolit?
Zkontrolujte celý kanál - transceivery, trunk, adaptéry, propojky a modul - a udržujte konzistentní jednu metodu. Pokud si nejste jisti, zašlete před objednávkou svému dodavateli schéma propojení.
Kolik LC portů mi poskytuje 12vláknový modul MPO?
Šest LC duplexních portů, protože každé duplexní spojení používá dvě vlákna. 8vláknový modul dává čtyři a 24vláknový modul dává dvanáct.
Mám si objednat mužské (připnuté) nebo ženské (nepřipnuté) MPO?
Záleží na tom, s čím se modul spojí: jedna strana každého spárovaného páru musí být připnutá a druhá odepnutá. Před objednáním potvrďte pohlaví kufru a adaptéru, ke kterému se připojuje.
Kdy je breakout kabel lepší než modul?
V případě krátkých, dočasných,-nízkohustotních nebo přímých propojení-na-zařízení je jednodušší a levnější vějířový-kabel. Moduly vyhrávají na trvalých, hustých, strukturovaných chodech, které vyžadují označení a ochranu kufru.
Potřebuji APC na MPO, když moje LC porty jsou UPC?
To závisí na požadavku na návratnost-ztrátu odkazu a na zbytku kanálu, nikoli na samotných LC portech. APC je vyžadováno pro PON a mnoho telekomunikačních cest; důsledně specifikujte koncovou plochu a nikdy nespojujte UPC s APC.
Jsou moduly MPO breakout pouze pro datová centra?
Ne. Používají se také v telekomunikačních místnostech, sítích poskytovatelů internetových služeb, centrálních kancelářích a podnikových páteřních sítích - všude tam, kde je třeba uspořádat a sledovat vlákna s vysokou-hustotou.
Jaké informace mám zaslat pro cenovou nabídku?
Režim a stupeň vlákna, přední konektor a počet, počet zadních vláken, pohlaví MPO, koncová plocha, polarita, stupeň ztráty, velikost modulu, množství a aplikace. Kanálový diagram pokrývá většinu z toho.
Klíčové věci
Oddělovací modul MPO přeměňuje svazek MPO/MTP s vysokou{0}}hustotou na organizované záplatování LC nebo SC, omezuje přetížení, chrání páteř a usnadňuje migraci 40G/100G/400G. Rozhodnutí, na kterém záleží, není počet portů -, ale shoda typu vlákna, typu a pohlaví konektoru, koncové plochy, polarity, stupně ztráty a tvarového faktoru v celém kanálu. Nejprve specifikujte tyto parametry, potvrďte je na vašich transceiverech a trunkech a modul se jednou nainstaluje a zůstane tichý.
